LTC6953

具有 11 个输出并支持 JESD204B/JESD204C 协议的超低抖动、4.5GHz 时钟分配器

更多 showmore-icon

warning : 最后购买期限 tooltip
warning : 最后购买期限 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.A)
Documentation 查看所有文档
设计工具 Readme - Complete Installation Instructions Download 3.96 K 设计工具 LTC6952 Wizard Download 6.8 MB 设计工具 Readme - Complete Installation Instructions Download 3.96 K 设计工具 LTC6952 Wizard Download 6.8 MB IBIS 模型 LTC6953 IBIS Model Download 91.79 KB Linduino LTC6953 - Linduino.CPP File Download 17.5 KB Linduino LTC6953 - DC2610A.ino Download 28.86 KB Linduino LTC6953 - Linduino Header File Download 21.7 KB
产品模型 1
特性
  • JESD204B/JESD204C，子类 1 SYSREF 信号生成

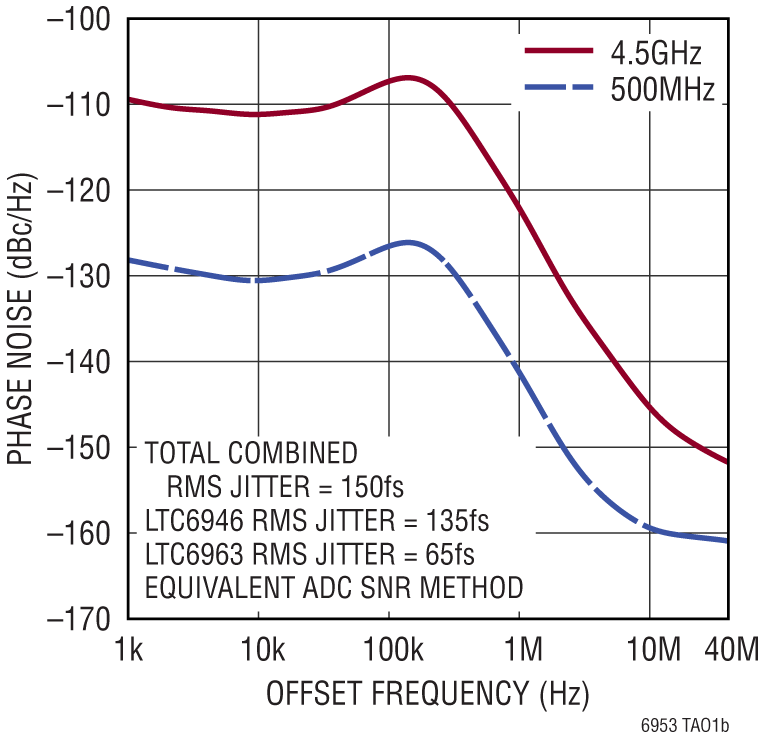

  • 附加输出抖动 < 6fsRMS (集成带宽 = 12kHz 至 20MHz，f = 4.5GHz)
  • 附加输出抖动 65fsRMS (ADC SNR 方法)
  • EZSync™、ParallelSync™ 多芯片同步
  • 11 个独立低噪声输出，具有可编程粗数字延迟和精细模拟延迟
  • 灵活的输出可以用作套件时钟或 SYSREF 信号
  • LTC6952Wizard 软件设计工具支持
  • 工作温度范围为 –40°C 至 125°C
更多细节
show more Icon

LTC6953 是一款高性能、超低抖动的 JESD204B/JESD204C 时钟分配 IC。LTC6953 的 11 个输出可配置为最多 5 个 JESD204B/JESD204C subclass 1 器件时钟 / SYSREF 对以及一个通用输出，或者就是 11 个面向非 JESD204B/JESD204C 应用的通用时钟输出。每个输出都有自己的可个别编程分频器和输出驱动器。所有输出也可以采用个别的粗略半周期数字延迟和精细模拟时间延迟实现同步，并设定为精确的相位对齐。

对于需要 11 个以上总输出的应用，可以使用 EZSync 或 ParallelSync 同步协议将多个 LTC6953 与 LTC6952 和 LTC6955 连接在一起。

应用

  • 高性能数据转换器时钟
  • 无线基础设施
  • 测试和测量
Show More Arrow image
file 查看数据手册 (Rev.A)
Documentation 查看所有文档
设计工具 Readme - Complete Installation Instructions Download 3.96 K 设计工具 LTC6952 Wizard Download 6.8 MB 设计工具 Readme - Complete Installation Instructions Download 3.96 K 设计工具 LTC6952 Wizard Download 6.8 MB IBIS 模型 LTC6953 IBIS Model Download 91.79 KB Linduino LTC6953 - Linduino.CPP File Download 17.5 KB Linduino LTC6953 - DC2610A.ino Download 28.86 KB Linduino LTC6953 - Linduino Header File Download 21.7 KB
产品模型 1
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC6953

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 05/29/2018
英文

LTC6953: Ultralow Jitter, 4.5GHz Clock Distributor with 11 Outputs and JESD204B/JESD204C Support Data Sheet (Rev.A)

打开PDF文件

redirect
2.87 M
download

下载 PDF

PDF Vector

PDF

更新 05/29/2018
日文

LTC6953: 11 個の出力を備えた、JESD204B/JESD204Cをサポートする超低ジッタ4.5GHzクロック分配器 データシート

打开PDF文件

redirect
2.87 M
download

下载 PDF

用户手册

2

PDF Vector

WIKI

更新 12/01/2018
英文
DC2610A ACE Software User Guide redirect icon

PDF Vector

PDF

更新 12/18/2018
英文
DC2610A Demo Manual (Rev.0) redirect icon

795.44 K

download

下载 PDF

应用笔记

1

PDF Vector

PDF

更新 09/07/2017
英文
AN165 - Multi-Part Clock Synchronization Methods for Large Data Acquisition Systems redirect icon

1.00M

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型

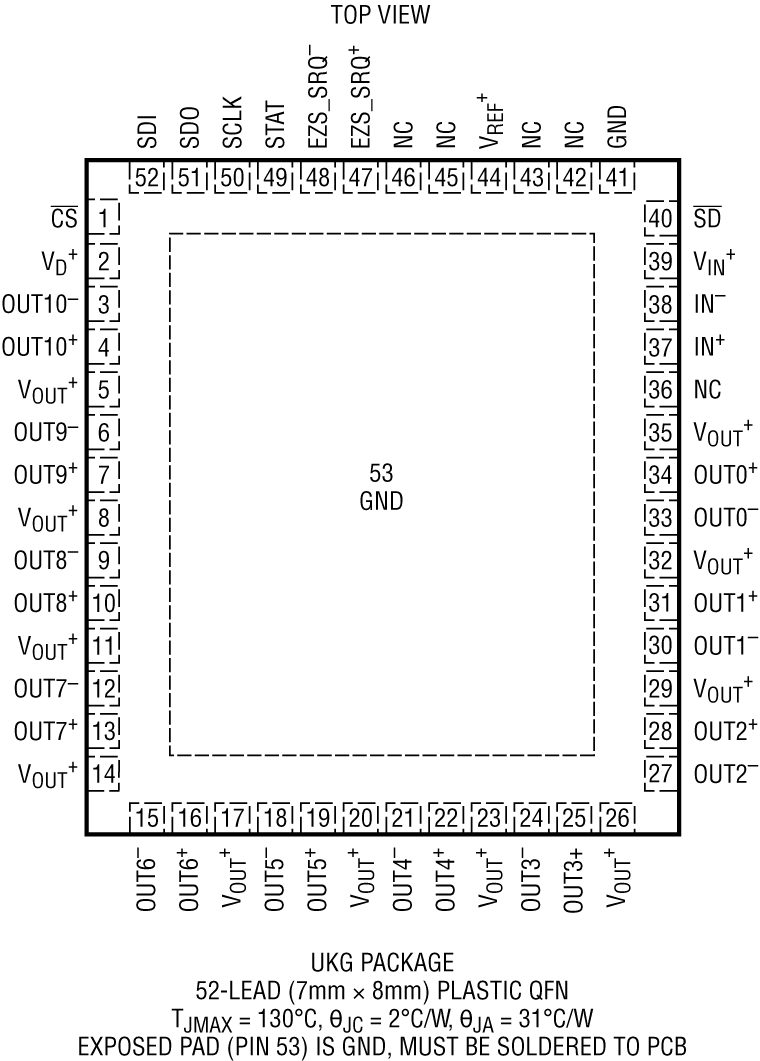

LTC6953IUKG#PBF 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

集成VCO的锁相环1
ADF4377
popup image
Cart

推荐新设计使用

带集成 VCO 的微波宽带频率合成器

时钟产生器件2
LTC6951
popup image
Cart

最后购买期限

具集成型 VCO 的超低抖动、多输出时钟合成器

LTC6952
popup image
Cart

最后购买期限

具有 11 个输出并支持 JESD204B / JESD204C 协议的超低抖动、4.5GHz PLL

小数N分频PLL1
LTC6948
popup image
Cart

最后购买期限

具集成型 VCO 的超低噪声 0.37GHz 至 6.39GHz 分数 N 合成器

部分模型 产品周期 描述
HMC7043
popup image
Cart

推荐新设计使用

高性能、3.2 GHz、14输出扇出缓冲器

评估套件 3

reference details image

DC2430A

DC2430A Linduino SPI 1:8扩展器演示板（内置DC2026）

zoom

DC2430A

DC2430A Linduino SPI 1:8扩展器演示板（内置DC2026）

download icon

下载

 print icon

打印
DC2430A
DC2430A Linduino SPI 1:8扩展器演示板（内置DC2026）
立即购买 更多内容

产品详情

演示电路2430A是一款Linduino® SPI 1:8扩展板。DC2430A扩展板将SPI和I2C信号从一个DC2026路由至八个可选QuikEval™连接器站点之一。选择DC2430A QuikEval连接器站点时，LED将在活动站点旁边点亮。




资料

pdf icon

PDF

DC2430A - Schematic Download

65.00K

pdf icon

ZIP

DC2430A - Design Files Download

1.00M

pdf icon

PDF

DC2430A - Demo Manual Download

1.00M

更多 Arrow image
reference details image

Linduino DC2026C

集成隔离USB的Arduino和QuikEval兼容代码开发平台

zoom

Linduino DC2026C

集成隔离USB的Arduino和QuikEval兼容代码开发平台

download icon

下载

 print icon

打印
Linduino DC2026C
集成隔离USB的Arduino和QuikEval兼容代码开发平台
立即购买 更多内容

产品详情

Linduino One控制器板（通常被称为Linduino或DC2026C）是ADI公司的Arduino兼容系统，用于开发和分配面向凌力尔特集成电路的固件库和示例代码。该代码可以高度移植到其他微控制器平台，并使用尽可能少的特定处理器功能和C语言编写。LTSketchbook指用于保存草图的整个代码基，以便使用Linduino与ADI公司集成电路通信。该电路板允许您使用特定IC的标准演示板直接测试该代码。

Linduino One板与使用Atmel ATMEGA328处理器的Arduino Uno兼容。此板具有14引脚“QuikEval”连接器，可插入近100个子板中且适用于各种ADI器件，包括模数转换器、数模转换器、高压电源监视器、温度测量器件、RF频率合成器、电池堆栈监控器等。

LTM2884 USB隔离器断开与PC的接地连接，允许项目以与控制它的计算机不同的地电位运行。如有任何疑问，请联系linduino@analog.com或查看我们的中文技术论坛论坛。有关常见问题解答列表，请访问我们的常见问题解答。

Linduino板附带固件，使其可与QuikEval程序通信并提供用于兼容演示板的所有GUI。安装QuikEval还是为Linduino One板安装正确的USB驱动程序的推荐方法。要修改此代码并将程序加载到Linduino中，请下载Arduino IDE LTSketchbook。




资料

pdf icon

PDF

DC2026C Demo Manual Download

982.00K

pdf icon

ZIP

DC2026C - Design Files Download

1.00M

pdf icon

PDF

DC2026C - Schematic Download

64.00K

更多 Arrow image

软件

pdf icon

ZIP

LTSketchbook Download

20.37 M

reference details image

DC2610A

LTC6953演示板 | 具有11个输出和JESD204B支持的超低抖动、4.5GHz时钟分配器

zoom

DC2610A

LTC6953演示板 | 具有11个输出和JESD204B支持的超低抖动、4.5GHz时钟分配器

download icon

下载

 print icon

打印
DC2610A
LTC6953演示板 | 具有11个输出和JESD204B支持的超低抖动、4.5GHz时钟分配器
立即购买 更多内容

产品详情

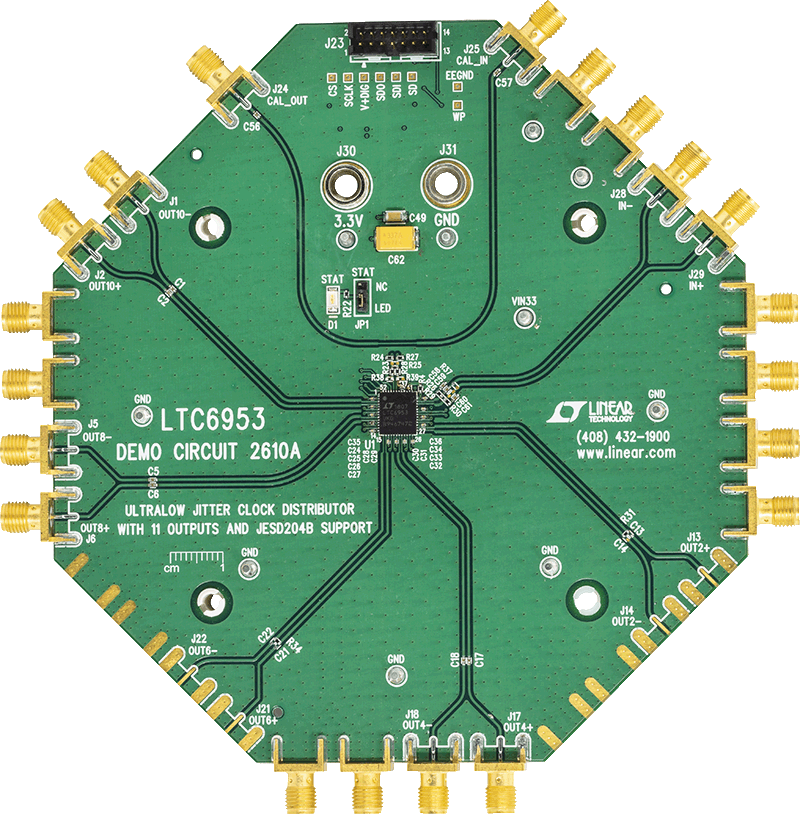

演示电路2610A内置LTC6953，一款超低抖动、4.5GHz时钟分配器，具有11个输出和JESD204B支持。

默认情况下，DC2610A通过3.3V单电源供电。可以选择采用双电源为DC2610A供电，使LTC6953的输出电源引脚能够连接到LTC Silent Switcher®并使LTC6953输入电源引脚连接到低噪声LDO。

所有差分输入和七个差分输出均配有0.5”间距SMA连接器。这些输出采用50Ω传输线路进行交流耦合，使其适合驱动50Ω阻抗仪器。剩余的四个差分输出采用100Ω端接。

LTC6953的EZSync™和SYSREF请求功能通过LTC6953 SPI接口或EZS_SRQ SMA/转台连接器可用。DC2609A、DC2610A和DC2611A SMA设置旨在简化所有多器件同步和SYSREF请求模式连接。

还提供了校准路径，帮助精确测量LTC6953传输延迟。

DC2026 USB串行控制器板用于与LTC6953进行SPI通信，并通过随附的LTC6952Wizard™软件进行控制。

资料

pdf icon

PDF

DC2610A Schematics Download

67.07 K

pdf icon

ZIP

DC2610A Design Files Download

5.07 M

pdf icon

WIKI

DC2610A ACE Software User Guide reference design link

pdf icon

PDF

DC2610A Demo Manual (Rev.0) Download

795.44 K

更多 Arrow image

评估套件3

evaluation kit item images

DC2430A

DC2430A Linduino SPI 1:8扩展器演示板（内置DC2026）
evaluation kit item images

Linduino DC2026C

集成隔离USB的Arduino和QuikEval兼容代码开发平台
evaluation kit item images

DC2610A

LTC6953演示板 | 具有11个输出和JESD204B支持的超低抖动、4.5GHz时钟分配器

工具及仿真模型 4

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

Linduino

Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明。

购买Linduino

Linduino下载和文档
redirectbutton
代码文件

toolicon Linduino

LTC6953 - Linduino.CPP File redirect

LTC6953 - DC2610A.ino redirect

LTC6953 - Linduino Header File redirect
