概览

产品详情

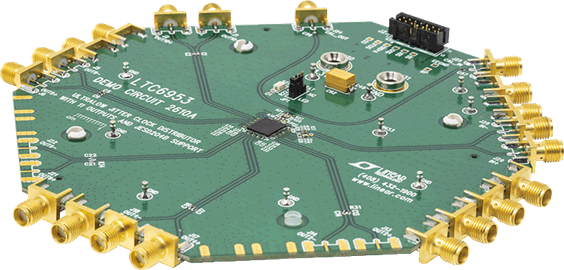

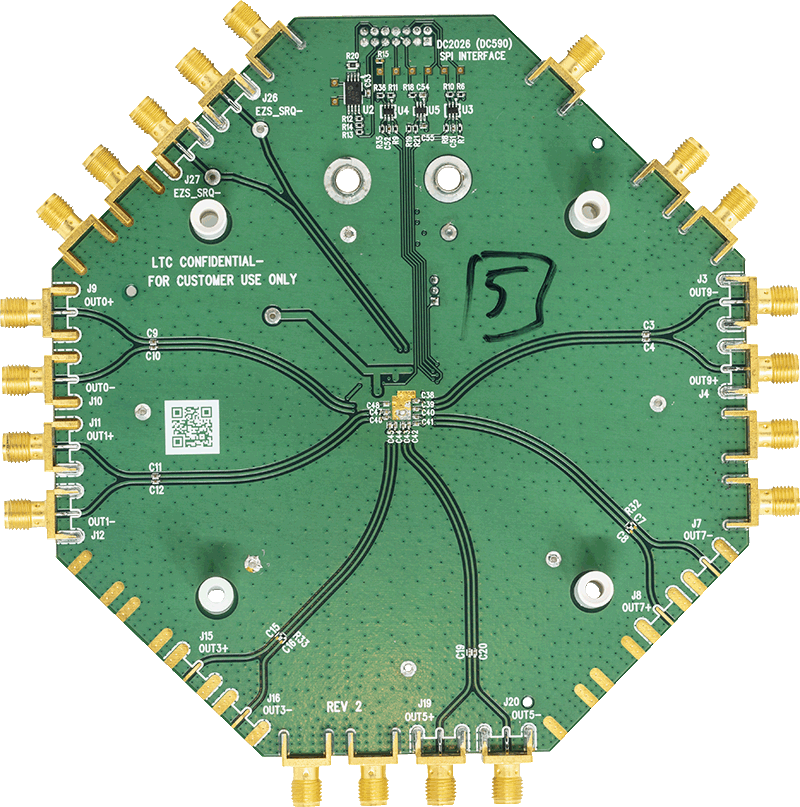

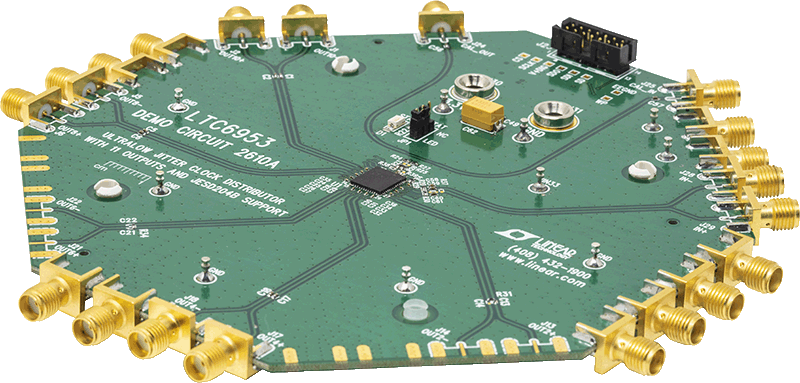

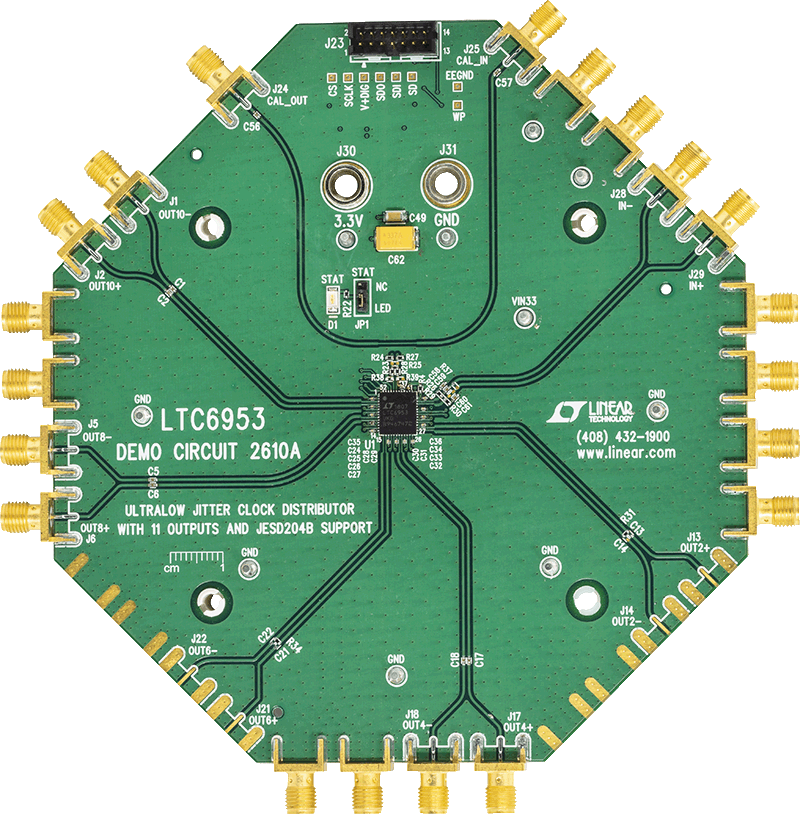

演示电路2610A内置LTC6953，一款超低抖动、4.5GHz时钟分配器，具有11个输出和JESD204B支持。

默认情况下，DC2610A通过3.3V单电源供电。可以选择采用双电源为DC2610A供电，使LTC6953的输出电源引脚能够连接到LTC Silent Switcher®并使LTC6953输入电源引脚连接到低噪声LDO。

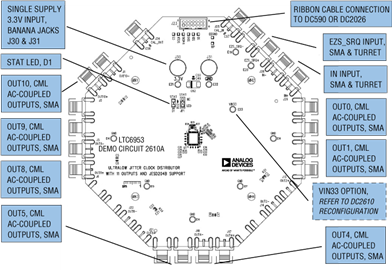

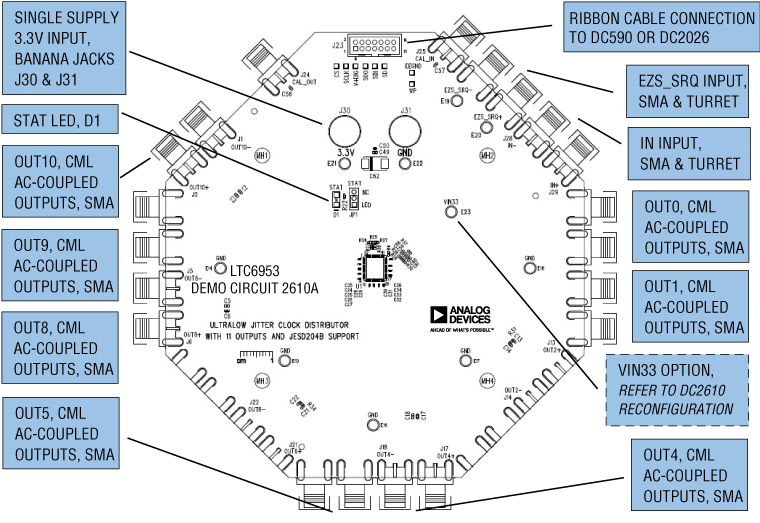

所有差分输入和七个差分输出均配有0.5”间距SMA连接器。这些输出采用50Ω传输线路进行交流耦合，使其适合驱动50Ω阻抗仪器。剩余的四个差分输出采用100Ω端接。

LTC6953的EZSync™和SYSREF请求功能通过LTC6953 SPI接口或EZS_SRQ SMA/转台连接器可用。DC2609A、DC2610A和DC2611A SMA设置旨在简化所有多器件同步和SYSREF请求模式连接。

还提供了校准路径，帮助精确测量LTC6953传输延迟。

DC2026 USB串行控制器板用于与LTC6953进行SPI通信，并通过随附的LTC6952Wizard™软件进行控制。

技术与领域

相关产品

文档

  • 查看全部 (5)
  • 设计工具 (1)
  • 演示板原理图 (1)
  • 用户手册 (2)
  • 评估设计文件 (1)
    • Document Type

    软件

    设计工具

    ZIP
    6.8 M
    LTC6952 Wizard
    The LTC6952Wizard software provides appropriate LTC6952 and LTC6953 devices settings and LTC6952 loop filter component values with a click of a button. Different system scenarios may be tried, and then each output’s time-domain waveform and frequency-domain phase noise and jitter may be plotted.

    ACE软件

    ZIP
    1.7 MB
    ACE plug-in for Board.LTC6953 1.2022.37100 [5月 23 24]
    Demonstration circuit 2610A features the LTC6953, an Ultralow Jitter, 4.5GHz Clock Distributor with 11 Outputs and JESD204B Support.
    EXE
    157 MB
    ACE Installer Software 1.30.3311.1463 [4月 24 24]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
    ACE 软件页面 >

    硬件 (2)

    延长板

    控制器板
