概览
优势和特点
- LTC6804 的引脚兼容升级
- 最多可测量 12 个串联电池单元
- 最大总测量误差为 1.2mV
- 适用于高电压系统的可堆叠架构
- 内置式 isoSPI™ 接口
- 1Mb 隔离式串行通信
- 使用一根双绞线,最长 100 米
- 低 EMI 易感性和辐射
- 只需 290µs 即可测量系统中的所有单元
- 同步电压和电流测量
- 具有可编程噪声滤波器的 16 位 ADC
- 专为符合 ISO 26262 标准的系统而设计
- 具有可编程定时器的无源单元平衡
- 5 个通用数字 I/O 或模拟输入
- 温度或其他传感器输入
- 可配置为 I2C 或 SPI 主器件
- 休眠模式电源电流 4μA
- 48 引脚 SSOP 封装
- 符合汽车应用的 AEC-Q100 标准
产品详情
LTC6811 是一款多单元电池堆栈监控器,可测量多达 12 个串联连接的电池单元,总测量误差小于1.2mV。LTC6811 具有0 V 至5 V 的电池测量范围,适合大多数电池化学应用。可在 290µs 内测量所有 12 个电池单元,并选择较低的数据采集速率以便降噪。
可将多个LTC6811器件串联,以便同时监测很长的高压电池串。每个LTC6811都有一个 isoSPI 接口,用于高速、RF抗扰、远距离通信。多个器件使用 LTC6811-1 以菊花链形式与主机处理器连接,适用于所有器件。多个器件使用 LTC6811-2 与主机处理器并联,且每个器件单独寻址。
电池堆栈可直接为 LTC6811 供电,也可采用隔离电源对其供电。LTC6811 具有用于每个电池单元的被动式平衡和个别 PWM 占空比控制功能。其他特性包括一个板载 5V 调节器、五个通用 I/O 线路和休眠模式(在此模式下,功耗降至4µA)
应用
- 电动车辆和混合动力车辆
- 备用电池系统
- 电网储能
- 高功率便携式设备
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

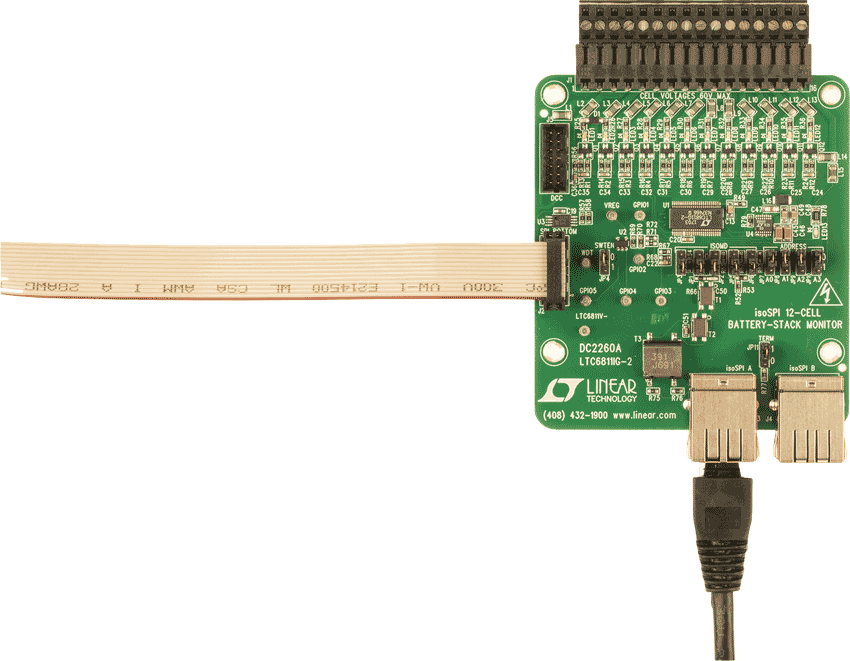

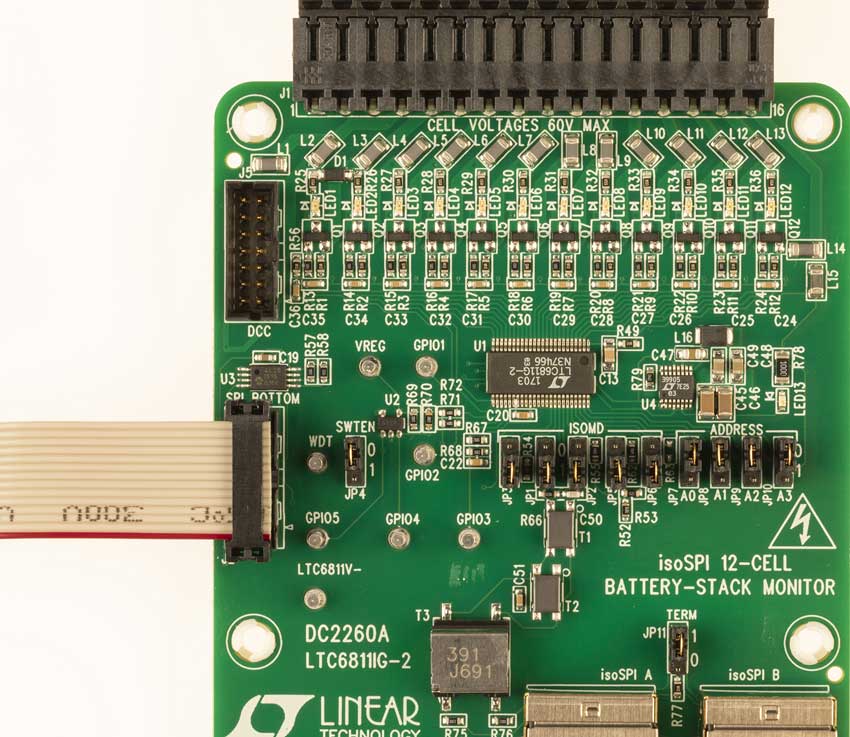

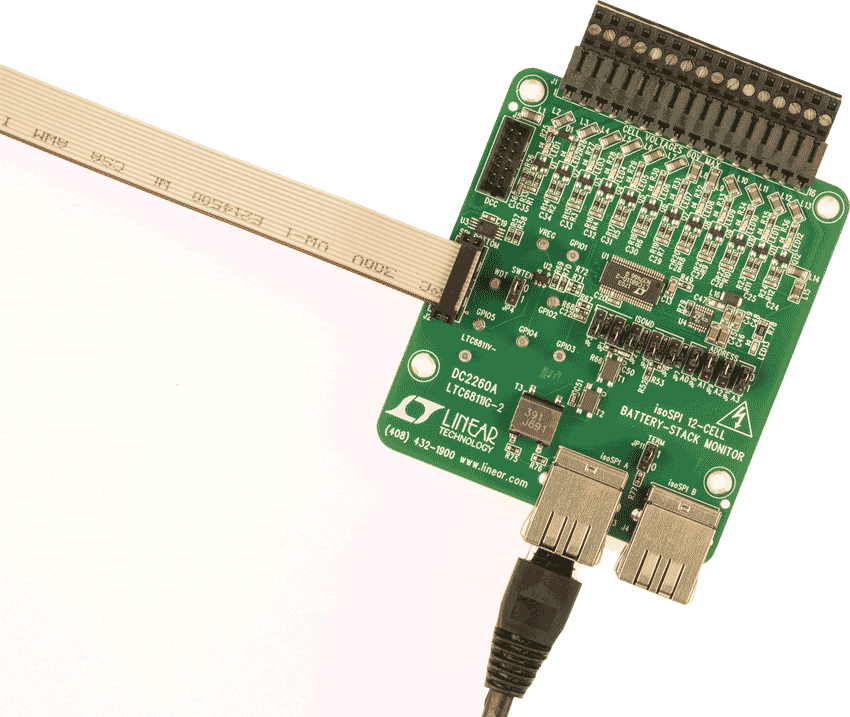

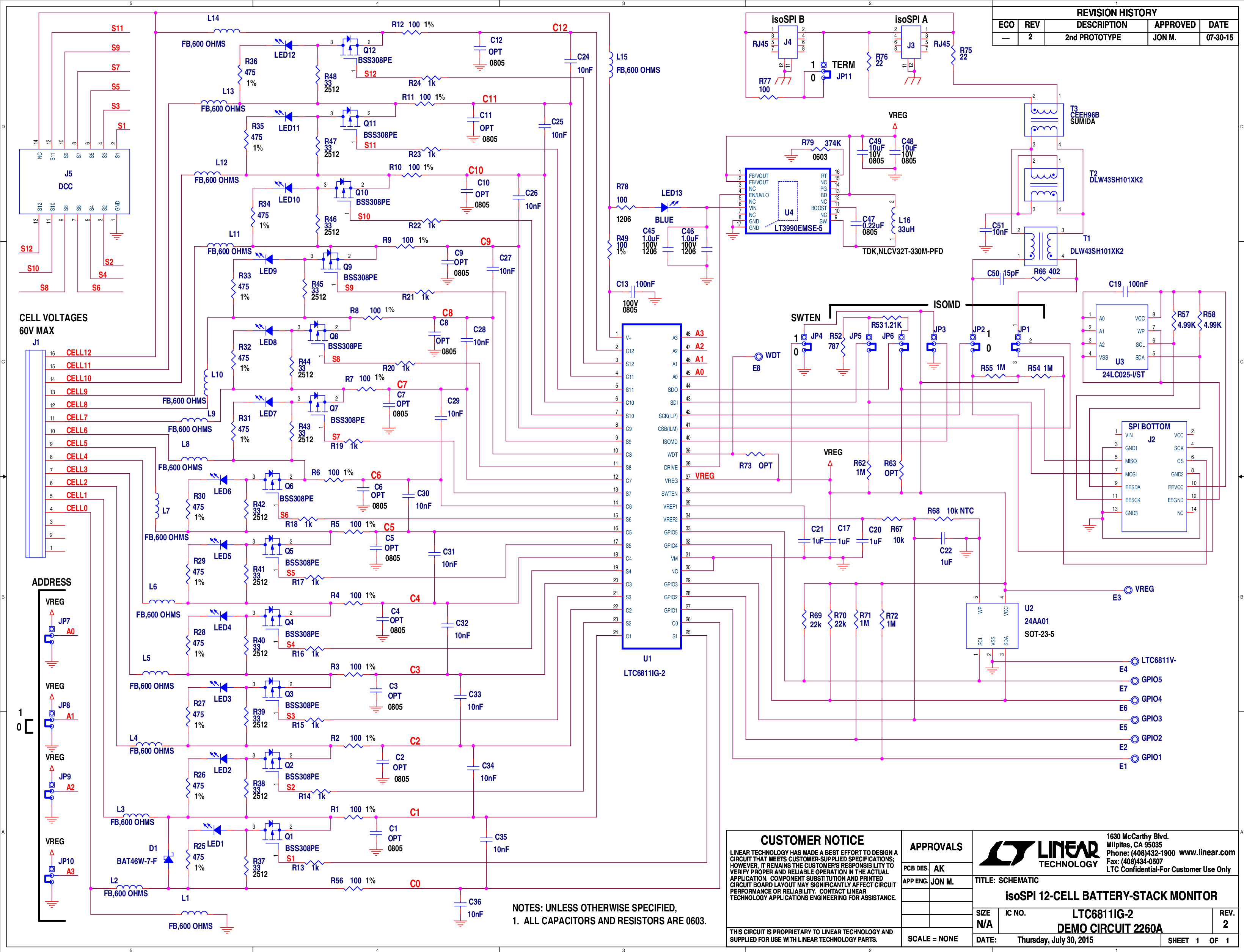

评估套件 (2)
