概览

优势和特点

  • EEMBC ULPBench™ 评分:245.5
    • 超低功耗活动和休眠模式
    • 活动模式(完全开启模式):< 30 μA/MHz(典型值)
    • Flexi™ 模式(内核处于休眠、外设活动状态):< 300 μA(典型值)
    • 休眠模式(带SRAM保留):< 750 nA(典型值)
    • 关断模式(可选RTC活动):< 60 nA(典型值)
  • 集成MPU的ARM® Cortex®-M3处理器
    • 串行线调试接口频率最高达26 MHz
  • 电源管理
    • 单电源供电(VBAT):1.74 V至3.6 V
    • 可选降压转换器可提高效率
  • 存储器选项
    • 集成ECC的128 KB/256 KB嵌入式闪存
    • 4 KB高速缓存可降低有源功率
    • 64 KB可配置系统SRAM,带奇偶校验
    • 多达32 KB的SRAM,保留在休眠模式下
  • 安全
    • 带有专用片内振荡器的看门狗
    • 内置可编程多项式的硬件CRC
    • 多奇偶校验位保护的SRAM
    • ECC保护嵌入式闪存
  • 安全
    • TRNG
    • 用户代码保护
    • 硬件加密加速度计,支持AES-128、AES-256和SHA-256
  • 数字外设
    • 3个SPI接口,可与传感器、无线电和转换器实现无缝接口
    • I2C和UART接口
    • SPORT用于与转换器和无线电本地连接
    • 可编程GPIO(LFCSP封装有44个,WLCSP封装有36个)
    • 3个支持PWM的通用定时器
    • 带有SensorStrobe™和时间戳的RTC和FLEX_RTC
    • 可编程蜂鸣器
    • 25通道DMA控制器
  • 时钟特性
    • 26 MHz时钟:片内振荡器、外部晶体振荡器
    • 32 kHz时钟:片内振荡器、低功耗晶体振荡器
    • 具有可编程分频器的集成式PLL
  • 模拟外设
    • 12位SAR ADC、1.8 MSPS、8通道、数字比较器

产品详情

ADuCM3027/ADuCM3029 微控制器单元(MCU)均为集成电源管理的超低功耗微控制器系统,可用于处理、控制和连接。MCU系统基于ARM® Cortex®-M3处理器,由数字外设、嵌入式SRAM和闪存、一个提供时钟、复位和电源管理功能的模拟子系统以及模数转换器(ADC)子系统组成。关于ADuCM3027/ADuCM3029不同产品的特性比较,参见表1。

表1 产品闪存选项
型号 嵌入式闪存大小
ADuCM3029 256 kB
ADuCM3027 128 kB

ADuCM3027/ADuCM3029/ADuCM3029-1/ADuCM3029-2 MCU共有的系统特性包括:

  • 高达26 MHz的ARM Cortex-M3处理器
  • 集成纠错码(ECC)的最多256 kB嵌入式闪存
  • 可选4 kB缓存(以降低有功功率)
  • 64 kB系统SRAM,带奇偶校验
  • 电源管理单元(PMU)
  • 多层高级微控制器总线结构(AMBA)总线矩阵
  • 中央直接存储器访问(DMA)控制器
  • 蜂鸣器接口
  • 串行端口(SPORT)、串行外设接口(SPI)、内部集成电路(I2C)和通用异步接收器/发射器(UART)外设接口
  • 集成高级加密标准(AES)和安全散列算法(SHA)-256的加密硬件支持
  • 实时时钟(RTC)
  • 通用和监督定时器
  • 可编程通用输入/输出(GPIO)引脚
  • 内置可编程发生器多项式的硬件循环冗余校验(CRC)计算器
  • 上电复位(POR)和电源监控器(PSM)
  • 12位逐次逼近寄存器(SAR) ADC
  • 真正的随机数发生器(TRNG)

为支持低动态和休眠功耗管理,ADuCM3027/ADuCM3029 MCU提供一系列电源模式和功能,例如动态和软件控制的时钟门控与电源门控。

ADuCM3029-1和ADuCM3029-2 MCU模型与ADuCM3029 MCU具有相同的特性和功能。与ADuCM3027和ADuCM3029相关的所有规格也适用于ADuCM3029-1和ADuCM3029-2。

关于ADuCM3027/ADuCM3029 MCU的详细信息,请参阅集成电源管理的ADuCM302x超低功耗ARM Cortex-M3 MCU硬件参考手册。

产品聚焦

  1. 业界较领先的超低功耗。
  2. 稳定工作,包括在深度睡眠模式下实现全电压监控、ECC闪存支持和SRAM存储器提供奇偶校验错误检测。
  3. 前沿安全。快速加密对客户算法提供读取保护。写入保护可防止未经授权的代码对器件进行重新编程。
  4. 通过中断实现32 kHz LFXTAL的故障检测。
  5. SensorStrobe 用于对外部传感器进行精确的时间同步采样。在休眠模式下工作,大大降低了系统解决方案中的电流。例如,使用ADXL363加速度计时,功耗降低10倍。设置之后无需软件干预。软件执行,因此无脉冲漂移。

应用

  • 物联网(IoT)
  • 电子货架标签(ESL)和标识
  • 智能基础设施
  • 智能锁
  • 资产追踪

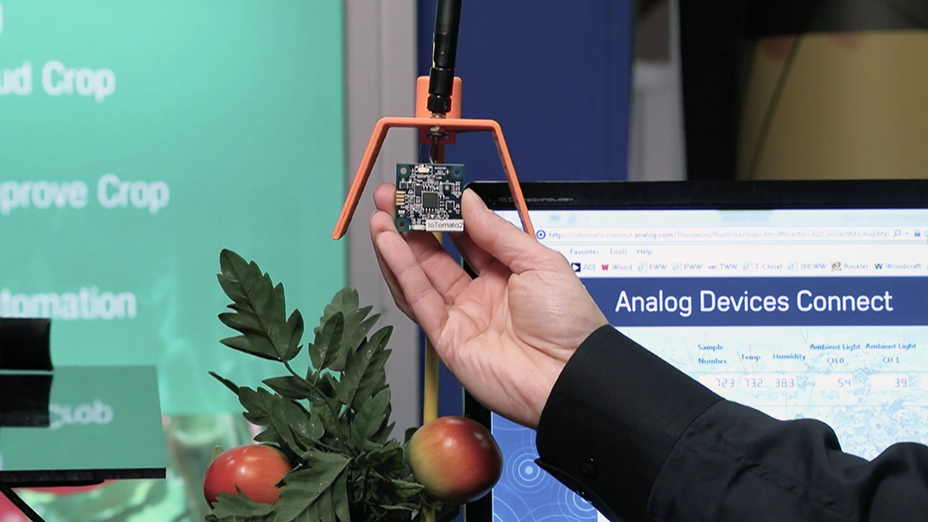

  • 智能机器、智能计量、智能楼宇、智慧城市和智能农业
  • 可穿戴设备
  • 健身和临床
  • 机器学习和神经网络;

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

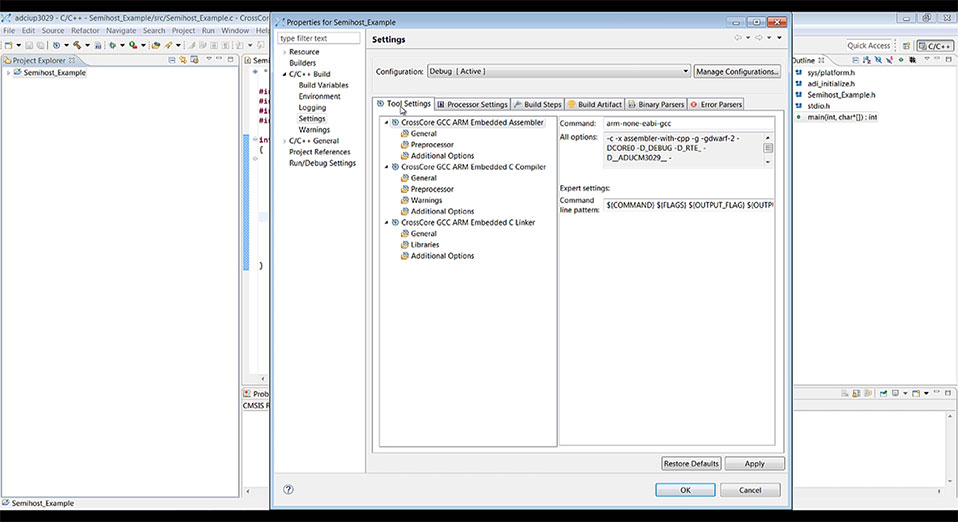

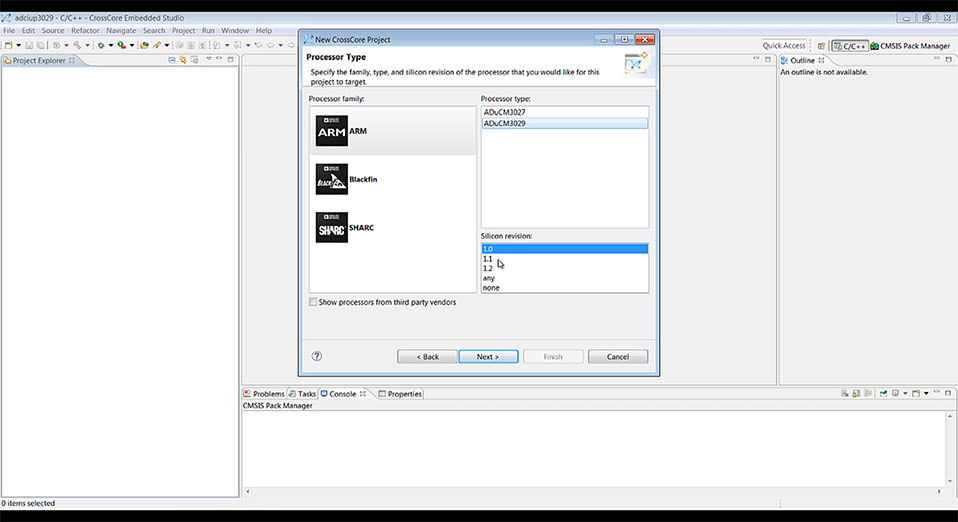

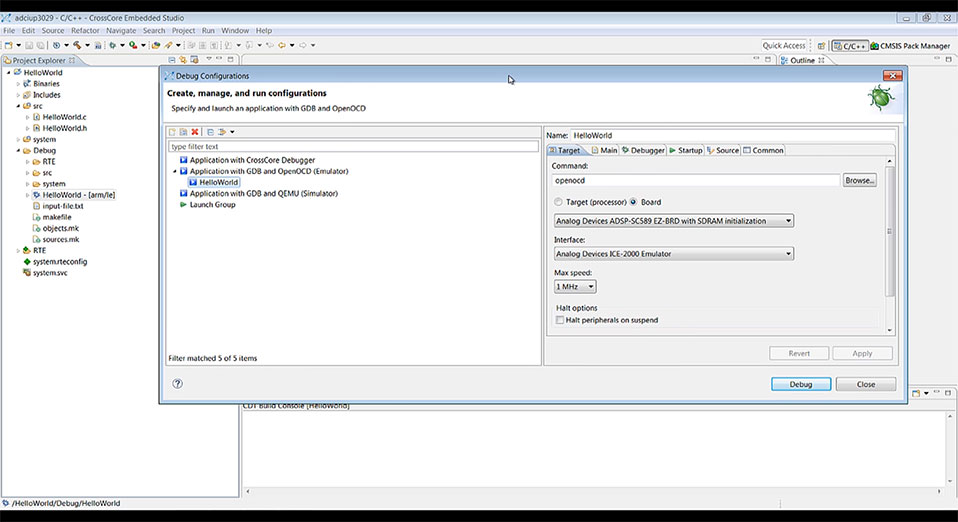

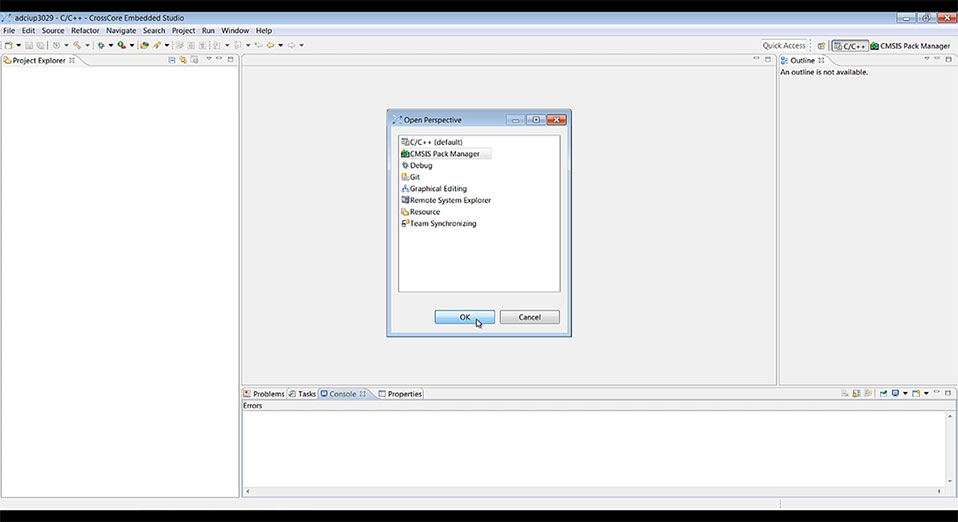

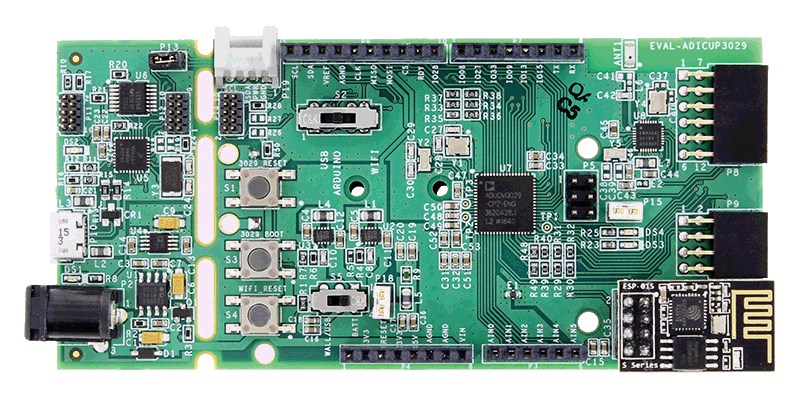

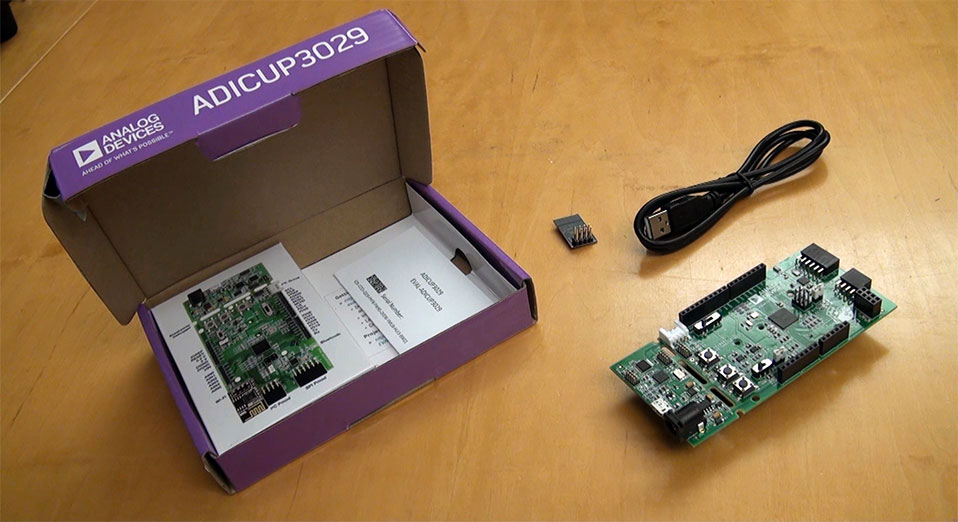

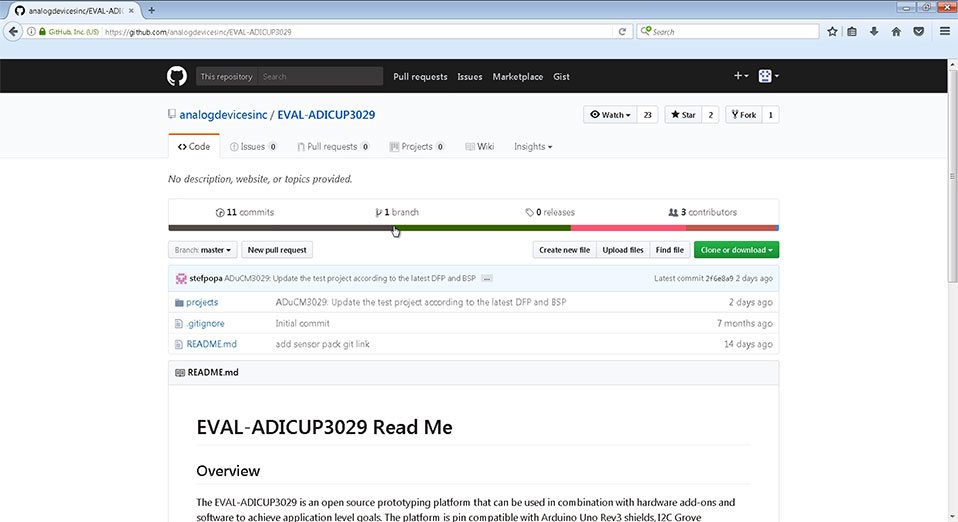

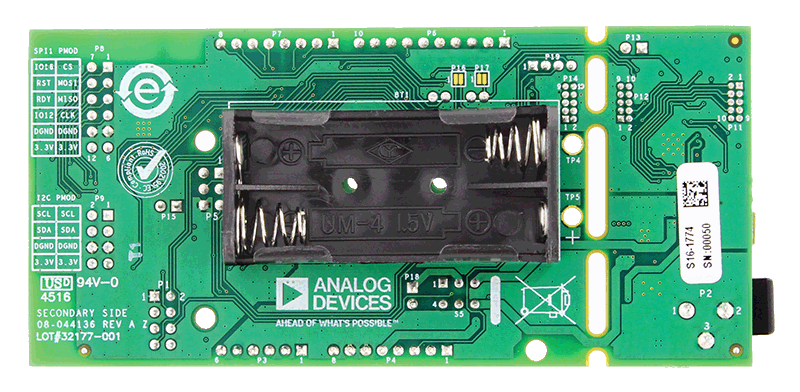

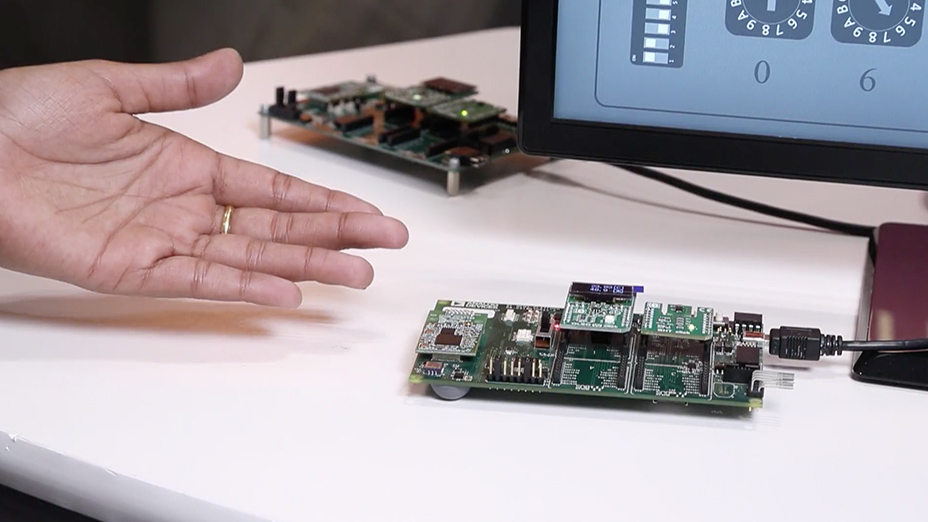

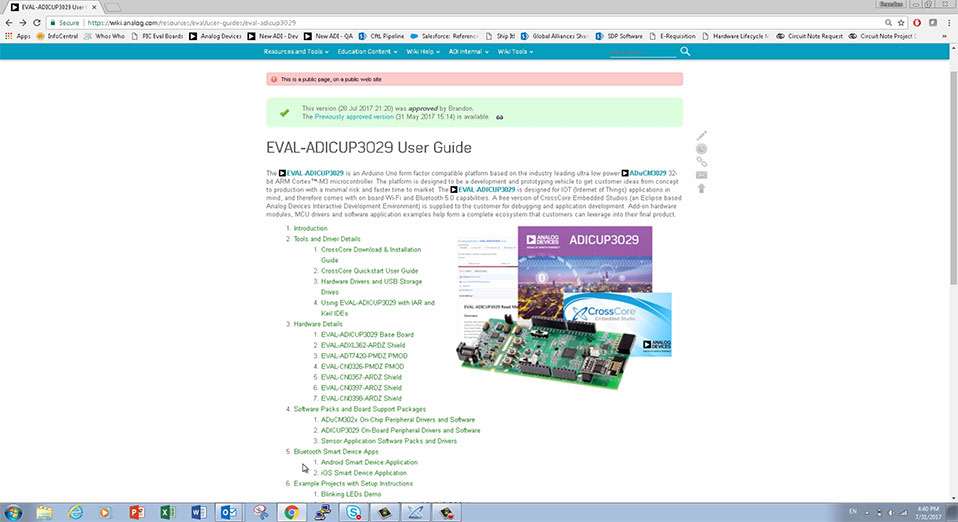

评估套件 (2)
