ADM1260

推荐用于新设计

集成片间“级联”总线和非易失性故障记录功能的超级时序控制器支持4个器件

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 完整的电源监控和时序控制解决方案，可监控多达10个电源
  • 片间总线可简化多器件连接和时序系统操作
    • 最多支持4个器件
  • 16事件深度的黑盒非易失性故障记录功能
  • 10个电源故障检测器，可监控电源
    • 精度：<0.5%（所有电压、25°C）
    • 精度：<±1.0%（所有电压、所有温度）
  • 5个可选输入衰减器，可监控电源
    • VH上的14.4 V；VP1至VP4 (VPx)上的6 V
  • 5路双功能输入： VX1至VX5 (VXx)&nbsp;</p>
    • 高阻抗输入，用于向故障检测器提供0.573 V至1.375 V之间的阈值
    • 通用逻辑输入
  • 欲了解更多特性，请参考数据手册

ADM1260 Super Sequencer®超级时序控制器是一款可配置电源监控/时序控制器件，可针对多电源系统中的电源监控和时序控制提供一种单芯片解决方案。

高速片间总线(ICB)可轻松将多个器件链接在一起。 它可以创建支持时序控制功能的系统，可监控多达40个电源。 使用超级时序控制器配置软件，则ICB的操作对用户是透明的，使多个器件操作如单个虚拟时序控制器一样。

除这些功能外，ADM1260还集成一个12位模数转换器(ADC)和六个8位电压输出数模转换器(DAC)。 利用ADC和DAC可以实现闭环余量微调系统，以便通过更改反馈节点，或利用DAC输出更改DC-DC转换器的基准电压来实现电源调整。

只需极少的外部器件便可执行电源余量微调。 余量微调环路可以用于生产期间的电路板在线测试（例如，验证电路板在电源电压比标称电压低5%时的功能），也可以动态使用，以便精确控制DC-DC转换器的输出电压。

该器件还提供多达10路可编程输入，用于监控多达10个电源的欠压故障、过压故障或窗口外故障。 此外，10路可编程输出可以用作逻辑使能。 其中6路可编程输出也可以提供最高12 V输出，用于驱动可置于电源路径的N-FET栅极。

该器件的逻辑内核是一个时序控制引擎(SE)。 它采用状态机结构，可提供多达63种不同状态。 这种设计可以根据输入状况，对输出进行非常灵活的时序控制。

该器件提供一个非易失性EEPROM模块，可用来存储用户定义信息以及保存多条故障记录；故障记录由用户定义的时序控制引擎在发生特定故障或序列时写入存储器。

该器件通过编程写入EEPROM中的配置数据进行控制。 全部配置可以利用ADI公司超级时序控制器配置软件提供的具有直观图形用户界面(GUI)的软件包进行编程。

应用

  • 中央交换局系统
  • 服务器/路由器
  • 多电压系统线路卡
  • 数字信号处理器(DSP)/现场可编程门阵列(FPGA)电源时序控制
  • 余量微调电源的在线测试
ADM1260
集成片间“级联”总线和非易失性故障记录功能的超级时序控制器支持4个器件
ADM1260 Functional Block Daigram ADM1260 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

应用笔记 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

ADI Power Studio

ADI Power Studio® 是一款功能强大、基于Windows的开发环境，支持ADI公司的 Super Sequencer® 产品。

打开工具

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
EVAL-ADM1260

ADM1260 评估板

立即购买 更多内容

特性和优点

  • 用于ADM1260的全功能支持评估套件
  • I2C 接口支持所有器件相关软件
  • 片间总线可简化多器件级联和时序操作
  • 10个可调基准电压源，用于输入仿真
  • 开关控制、开漏/推挽数字输入
  • 提供额外的接头，以便轻松探测
  • 包括点到点补丁电缆，以便轻松接线

产品详情

EVAL-ADM1260CSZ是一款针对ADM1260的紧凑型、全功能评估板，随附EVAL-ADM1260EBZ评估套件提供。

利用十个可编程驱动器输出（引脚PDO1至PDO10 (PDOx)）,和五个双功能输入（引脚VX1至VX5 (VXx)）以及五个可选输入衰减器，可监控电源；引脚VP1至VP4 (VPx)和引脚VH为用户提供了很大的灵活性，同时支持各种应用设置。

十个LED为用户直观指示输入板状态变化。其中一个LED用于指示板电源状态。

板上开关允许用户轻松更改该器件地址。

该评估套件支持I2C通信，允许用户与ADM1260器件进行通信。该评估套件还支持级联设置，允许多块评估板连接和共享I2C总线。

EVAL-ADM1260CSZ与ADI Power Studio™软件完全兼容；要下载此软件，请前往ADM1260产品页面。

用户需通过USB-SDP-CABLEZ加密狗才能使用评估软件工具。多板级联设置中只需使用一个加密狗。每个套件中包含一个器件插座。ADM1260数据手册提供了更多信息，在使用评估板时必须加以参考。
EVAL-ADM1260
ADM1260 评估板

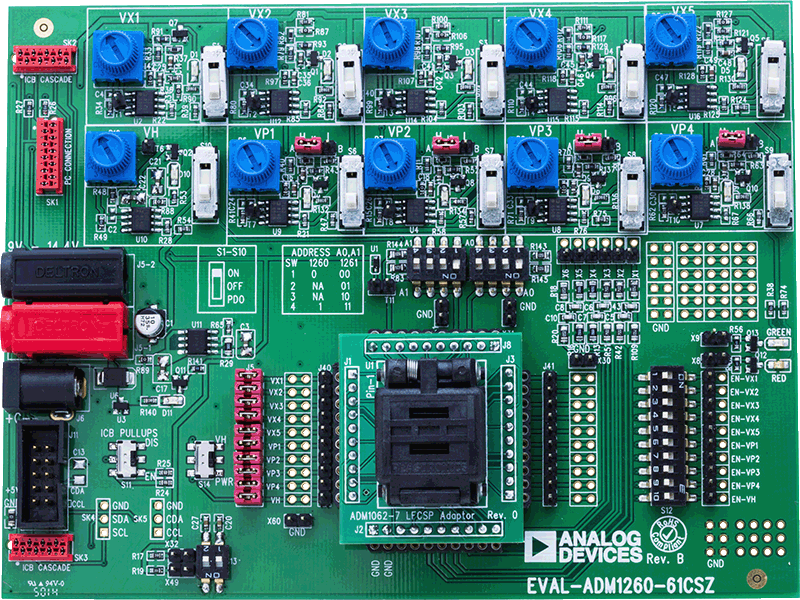

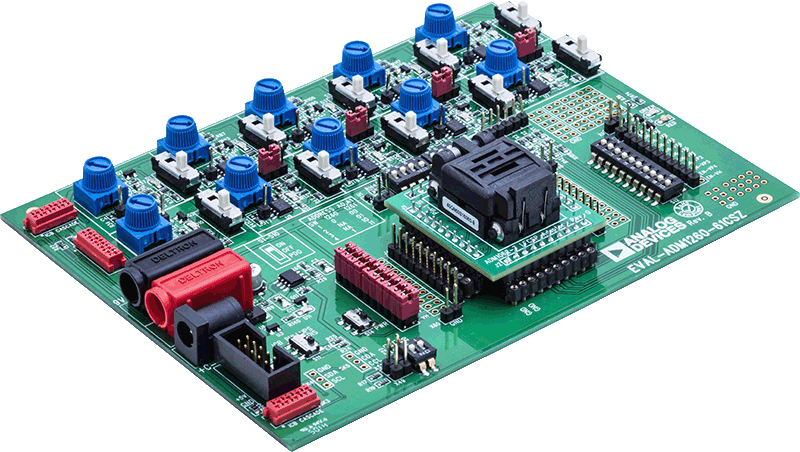

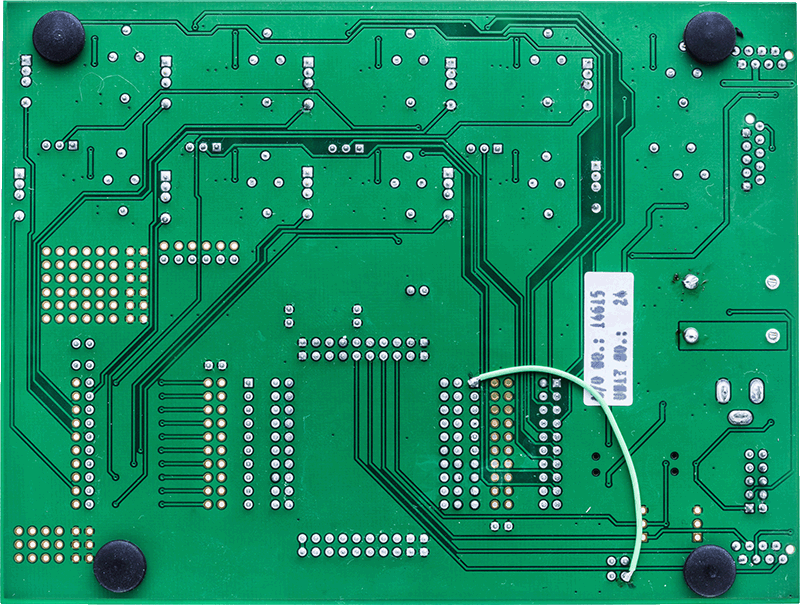

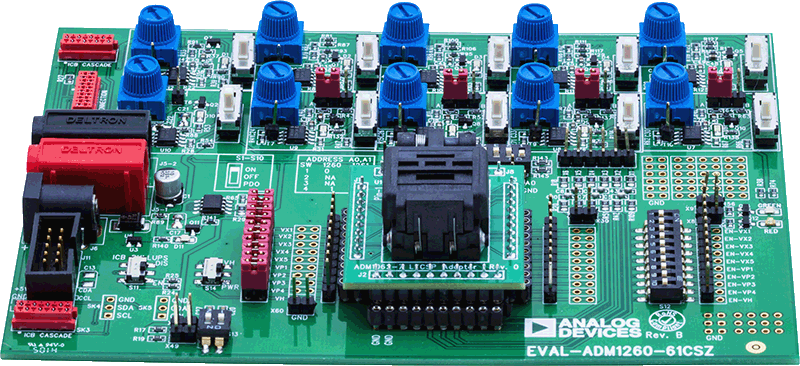

EVAL-ADM1260EBZ-Angle (1)-web EVAL-ADM1260EBZ-Angle (2)-web EVAL-ADM1260EBZ-Bottom-web EVAL-ADM1260EBZ-Top-web
