概览
优势和特点
- 吞吐速率:5 MSPS
- 18位分辨率、无失码
- 信噪比(SNR):99 dB
- 积分非线性(INL):+/-0.8 LSB
- 差分非线性(DNL):+/-0.5 LSB
- 真差分模拟输入电压范围:±4.096 V或±5 V
- 低功耗:39 mW
- SAR架构
- 外部基准电压选项
- 串行LVDS接口
- 32引脚、5mm × 5mm LFCSP (QFN)封装
- 详情参见数据手册
产品详情
AD7960是一款18位、5 MSPS、电荷再分配逐次逼近型(SAR)模数转换器(ADC)。SAR架构提供无与伦比的噪声性能和线性度。AD7960集成了一个低功耗、高速18位采样ADC、一个内部转换时钟和一个内部基准电压源缓冲器。在CNV±边沿,AD7960对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅在0 V和4.096 V/5 V之间,相位相反。基准电压由外部施加于该器件。所有转换结果通过一个LVDS自时钟串行接口即可获得。
AD7960采用32引脚LFCSP (QFN)封装,工作温度范围为−40°C至+85°C。
应用
- 数字成像系统
数字X射线
计算机断层扫描
红外摄像头 - MRI梯度控制
- 高速数据采集
- 光谱
- 测试设备
EDN 2013 Hot product in the Analog Category
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

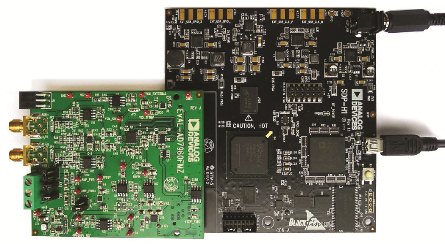

评估套件 (1)
参考资料
-
AN-1279: 如何过采样5 MSPS、18/16位精密SAR转换器以便增加动态范围 (Rev. A)1/20/2014PDF373 kB
-
UG-490: Evaluating the AD7960 18-Bit, 5 MSPS PulSAR Differential ADC8/6/2013PDF2483 kB
-
ADI ICT/FCT 设备解决方案1/1/2017
-
ADI公司生化分析仪解决方案12/24/2016
-
CN0388: Isolated 600 Mbps, LVDS, 18-Bit, 5 MSPS Data Acquisition System (Rev. 0)9/19/2016PDF489 K
-
CN0277:高精度、18位、5 MSPS、低功耗数据采集信号链5/21/2014PDF313 kB
-
用于医疗成像系统的高性能数据转换器2/1/2019 模拟对话
-
高精度ADC信号链中固定频率杂散问题分析及解决办法4/1/2017 模拟对话
-
Selecting an ADC driver to achieve optimized signal chain performance7/13/2015
-
利用过采样增加SAR ADC的动态范围6/1/2015
-
获取数据手册以外的 ADC数据5/1/2015
-
揭开高性能多路复用数据采集系统的神秘面纱7/1/2014 模拟对话
-
Part 11/11/2014
-
Part 21/11/2014
-
Part 31/11/2014
-
Part 41/11/2014
-
Part 51/11/2014
-
逐次逼近型 ADC:确保首次转换有效12/1/2013 模拟对话
-
Which Is Better: SAR or Delta-Sigma ADCs10/24/2013
-
Imaging Improvements: High performance data acquisition system enhances images for digital X-ray and MRI10/1/2013
-
高性能数据采集系统增强数字X射线和MRI的图像10/1/2013 模拟对话
-
AD7960:首款5MSPS 18位PulSAR ADC10/20/2021
-
仪器仪表和高速:LVDS、能量采集及更多10/19/2021
-
AD7960:首款5MSPS 18位PulSAR ADC11/28/2018
-
仪器仪表高速LVDS隔离器、能量采集系统及软件定义无线电系统的演示10/15/2018
-
选择模拟IC11/1/2014
-
我经受住了80年代的成长考验!10/1/2014
-
高动态范围ADC——逐次逼近型还是Σ-Δ型?9/1/2014
软件代码及系统需求
工具及仿真模型
精密ADC驱动器工具
精密ADC驱动器工具是一种Web应用,可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题,并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立

IBIS模型
参考电路 (2)
配套产品推荐
AD7960 配套产品
推荐 External Voltage References for the AD7960
- For low drift, low noise and high accuracy: ADR444, ADR445, ADR4550, ADR4540.
- For driving the voltage reference input: AD8031.
推荐 Low Dropout Regulators and Switchers for the AD7960
推荐 Driver Amplifiers for the AD7960
- For high frequency, low noise, low distortion applications: ADA4899-1, ADA4897-1, ADA4932-1.
设计资源
