ADN4651

5 kV rms、600 Mbps双通道LVDS隔离器



更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 5 kV rms LVDS隔离器
  • 符合TIA/EIA-644-A LVDS标准
    • 4.5 ns最大传播延迟
    • 151 ps最大峰峰值抖动(600 Mbps)
    • 100 ps最大脉冲偏斜
    • 不同器件通道间偏斜:最大600 ps
  • 2.5 V或3.3 V电源
  • -75 dBc电源纹波抑制和毛刺抑制
  • ±8 kV IEC 61000-4-2 ESD隔离保护
  • 高共模瞬变抗扰度: >25 kV/μs
  • 具有600Mbps PRBS或300 MHz时钟,符合EN55022 B类辐射标准
  • 安全和法规认证(RW-20封装)
    • UL(申请中) 1分钟5,000 V rms,符合UL 1577
    • CSA元件验收通知#5A(申请中)符合VDE标准证书(申请中)
      • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
      • VIORM = 424 V峰值
  • 对于开路、短路和端接输入,具有故障安全功能,确保输出高电平
  • 工作温度范围: -40℃至+125℃

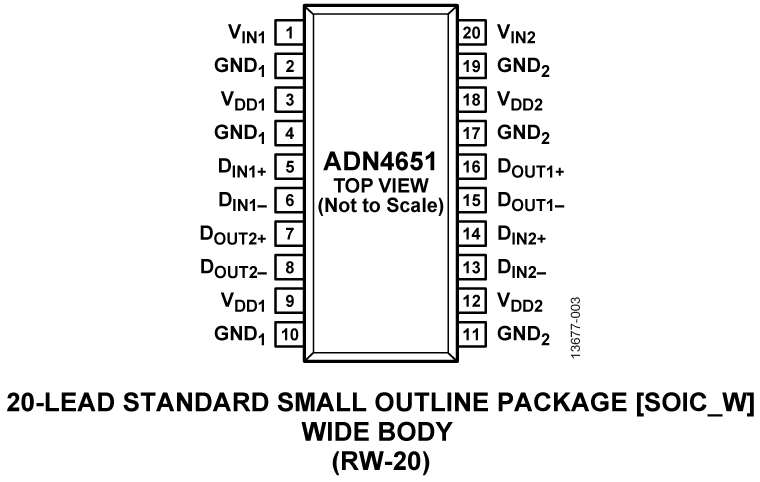

  • 5kV rms,采用SOIC-W20封装,爬电距离与电气间隙为7.6 mm
更多细节
show more Icon

ADN4651是一款信号隔离式、低压差分信号(LVDS)缓冲器,数据速率高达600 Mbps,并且具有极低的抖动。

该器件集成iCoupler技术,增强了高速工作性能,可提供符合TIA/EIA-644-A标准的LVDS驱动器和接收器电隔离。 从而实现LVDS信号链的直接隔离。

该器件提供多种通道配置,ADN4651上的LVDS接收器内置故障安全机制,确保当输入浮动、短路或没有驱动而端接时,对应LVDS驱动器输出为逻辑1。

LVDS和隔离电路采用2.5V电源,提供高速工作和低抖动。 集成片上LDO采用外部3.3V电源可以提供需要的2.5V电源。 额定温度范围为宽工业温度范围,采用20引脚宽体SOIC封装,具有5kV rms隔离。


应用
  • 模拟前端(AFE)隔离
  • 数据平面隔离
  • 隔离高速时钟和数据链路
  • 针对LVDS提供隔离SPI

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

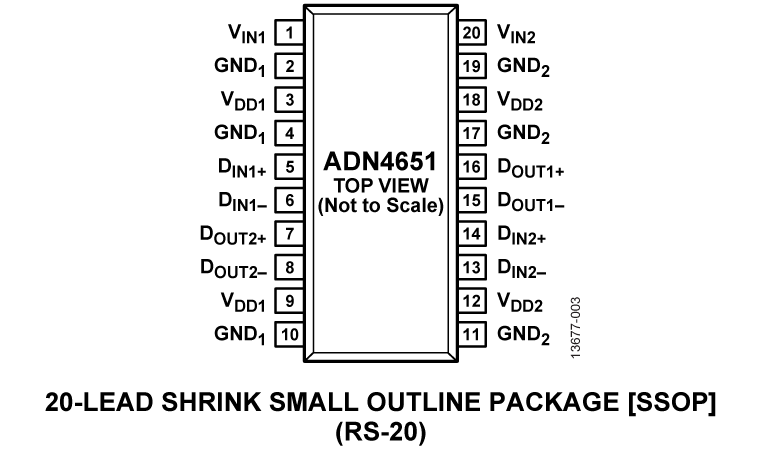

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADN4651BRSZ
  • HTML
  • HTML
ADN4651BRSZ-RL7
  • HTML
  • HTML
ADN4651BRWZ
  • HTML
  • HTML
ADN4651BRWZ-RL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 31, 2016

- 16_0163

ADN4650/ADN4651/ADN4652 SOIC Metal Edit and Data Sheet Correction

ADN4651BRWZ

量产

ADN4651BRWZ-RL7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 31, 2016

- 16_0163

arrow down

ADN4650/ADN4651/ADN4652 SOIC Metal Edit and Data Sheet Correction

ADN4651BRWZ

量产

ADN4651BRWZ-RL7

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADN465X

ADN4651 和 ADN4652 评估板

zoom

EVAL-ADN465X

ADN4651 和 ADN4652 评估板

ADN4651 和 ADN4652 评估板

特性和优点

  • 隔离接地层(逻辑端和总线端)
  • 通过SMA端子可方便地连接
    • 1(VIN1/VDD1)和端2
    • (VIN2/VDD2)(任一电压相对于任一端)3.3 V2.5 V电源
    • 1 (GND1)和端2 (GND2)接地
    • LVDS输入信号:DIN1+DIN1–DIN2+DIN2–
    • LVDS输出信号:DOUT1+DOUT1–DOUT2+DOUT2–
  • 3.3 V2.5 V的跳线可选电源
  • 所有LVDS驱动器/接收器上的端接电阻

产品详情

EVAL-ADN4651EB1Z和EVAL-ADN4652EB1Z支持快速而轻松地评估ADN4651/ADN4652低电压差分信号(LVDS)隔离器,无需使用外部元件。ADN4651/ADN4652采用ADI公司的iCoupler®技术将2通道隔离器、LVDS接收器和驱动器集成到单通道、20引脚宽体SOIC封装中。它们能以最高600 Mbps的数据速率工作,且具有极低的抖动。


该评估板具有单独用于隔离器各端的接地层和电源层。利用该分离性能可评估ADN4651/ADN4652,并实现器件两端之间的电气隔离。ADN4651/ADN4652各端上需提供3.3 V或2.5 V的跳线可选电源。使用片上LDO,采用外部3.3 V电源可以提供2.5 V电源。


ADN4650/ADN4651/ADN4652数据手册提供ADN4651/ADN4652的完整信息,使用评估板时应同时参考用户指南UG-900与数据手册。
