开启 5G 时代

从 4G 到 5G 的测试和测量功能过渡不可能一蹴而就。它是超越开发和运行生态系统中的当前设备性能的进化飞跃。更宽的频谱。无与伦比的毫米波带宽（28 GHz 和 39 GHz）。正在制定但尚不完善的标准。这些仅仅是挑战的一部分。必须对它们进行测量和测试，然后才能满足它们的要求。

我们可以通过丰富的 RF 产品组合、具有高性能的转换器和深厚的行业知识以及信号链来帮助您实现这一目的。

您为测试 5G 做好准备了吗？

我们很早就为 5G 做好准备了。
在这里了解洞察、创新、成功案例和最新行业发展。

衡量 5G 的影响

Randy Oltman 考虑电子测试和测量 (ETM) 制造商如何为 5G 做好准备并从 5G 中获益。

阅读文章

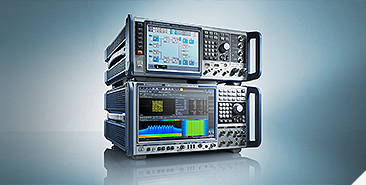

帮助客户迈向 5G 新时代

了解 Analog Devices 的产品专业知识如何帮助 Rohde 和 Schwarz 满足两款新产品的关键高性能标准。

阅读文章

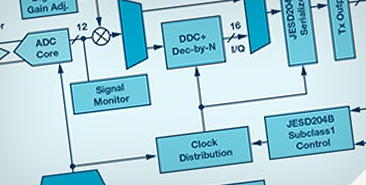

面向5G、仪器仪表和ADEF的宽带接收器

宽带ADC技术已经发展成熟，可以在曾经由频率转换设计主宰的众多应用中采用RF采样设计

阅读文章

5G 标准博客

随着 5G 离我们越来越近，许多有关它将如何工作的问题需要得到回答。我们的专家为您提供关于新兴 5G 标准的最新动态。

探索 5G 标准博客

特色产品 (10)

AD9082

MxFE™ 四通道 16 位 12GSPS RFDAC 和双通道 12 位 6GSPS RFADC X +

AD9082

混合信号前端(MxFE^®) 是一款高度集成的器件，搭载16位、12 GSPS最大采样速率的RF数模转换器(DAC)内核，以及12位、6 GSPS采样速率的RF模数转换器(ADC)内核。AD9082支持4个发射器通道和2个接收器通道。AD9082非常适合需要使用宽带ADC和DAC来处理具有宽瞬时带宽的信号的应用。该器件具有16通道、16.22 Gbps JESD204C或15.5 Gbps JESD204B数据收发器端口、片内时钟倍频器和数字信号处理(DSP)功能，适合宽带或多频段直接至RF应用。AD9082还具有旁路模式，允许ADC和/或DAC内核的全宽带功能旁路DSP数据路径。此器件还具有低延迟回送和跳频模式，适用于相控阵雷达系统和电子战应用。

应用

无线通信基础设施
微波点对点、E频段和5G毫米波
宽带通信系统
DOCSIS 3.1和4.0 CMTS
相控阵雷达和电子战
电子测试与测量系统

阅读详情查看价格

应用

导弹和精确打击武器

航空航天技术解决方案

航空航天和防务雷达系统

相控阵

国防通讯

电子监控和对抗

RF 信号分析仪和矢量网络分析仪

开启 5G 时代

数据采集

电子测试和测量

无线基础设施

宽带RF信号处理

软件定义无线电

AD9213

12 位 10.25 GSPS JESD204B RF 模数转换器 X +

AD9213

AD9213是一款单通道、12位、6 GSPS/10.25 GSPS、射频(RF)模数转换器(ADC)，具有6.5 GHz输入带宽。AD9213支持高动态范围频率和需要宽瞬时带宽和低转换误差率(CER)的时域应用。AD9213具有16通道JESD204B接口，以支持最大带宽能力。

AD9213实现了动态范围和线性度性能，同时功耗小于4.6 W（典型值）。该器件基于交错式流水线架构，采用专有校准和随机化技术，可以抑制混入其噪底的交错式杂散伪像。AD9213通过片内扰动和校准组合保持线性度性能，从而在各种输入信号条件下带来出色的无杂散性能。

要求更小瞬时带宽的应用可受益于AD9213的片内数字信号处理(DSP)能力，降低了输出数据速率以及为该器件提供支持所需的JESD204B通道数。DSP路径包括集成48位、数控振荡器(NCO)的数字下变频器(DDC)，后接I/Q数字抽取器级，支持2倍或3倍抽取系数的可选抽取率。针对快速跳频应用，AD9213 NCO最多支持16种具有单独触发输入的profile设置，在较少的JESD204B通道数下支持宽监控频率范围。

AD9213支持包括NCO同步的样本精度多芯片同步。AD9213提供192引脚球栅阵列(BGA)封装，额定结温范围为-20°C至+115°C。

阅读详情查看价格

应用

开启 5G 时代

通信测试设备

示波器和数字转换器

数据采集

电子测试和测量

化学分析和分析仪器

自动化测试设备

导弹和精确打击武器

航空航天技术解决方案

无人飞行器(UAV)系统

电子监控和对抗

国防通讯

航空航天和防务雷达系统

相控阵

高速转换器

AD9209

12 位、4GSPS、JESD204B/C 四通道模数转换器 X +

AD9209

AD9209 是一款 12 位四通道 4 GSPS 模数转换器 (ADC)。ADC 输入具有带过载保护的片内宽带缓冲区。该套件设计用于支持可对高达 8 GHz 的宽带信号进行直接采样的应用。片内低相位噪声锁相环 (PLL) 时钟频率合成器可用于生成 ADC 采样时钟，从而简化高频时钟信号的印刷电路板 (PCB) 分配。时钟输出缓冲区可用于将 ADC 采样时钟传输到其他套件。

四核 ADC 内核的误码率 (CER) 优于 1 × 10−20。低延迟快速检测和信号监控可用于自动增益控制 (AGC) 目的。灵活的 192 抽头可编程有限脉冲响应滤波器 (PFIR) 可用于数字滤波和/或均衡。可编程整数和分数延迟模块支持对模拟延迟不匹配的补偿。

数字信号处理 (DSP) 模块由每对 ADC 的两个粗略数字下变频器 (DDC) 和四个精细 DDC 组成。每个 ADC 可以与一个或两个主 DDC 级一起运行，以支持多频段应用。四个额外的精细 DDC 级可支持最多每个 ADC 四个频段。与每个 DDC 关联的 48 位数控振荡器 (NCO) 支持快速跳频 (FFH)，同时与通过通用输入和输出 (GPIOx) 引脚或串行端口接口 (SPI)选择的多达 16 个独特频率分配保持同步。

AD9209 支持一个或两个 JTx 链路，这些链路可针对 JESD204B 或 JESD204C 子类操作进行配置，从而为每个 ADC 提供不同的数据路径配置。通过 SYSREF± 输入引脚支持多套件同步。

应用

无线通信基础设施
微波点对点、E 频段和 5G 毫米波
宽带通信系统
DOCSIS 3.1 和 4.0 CMTS
相控阵雷达与电子战
电子测试和测量系统

阅读详情查看价格

ADF4372

带集成 VCO 的微波宽带频率合成器 X +

ADF4372

ADF4372 结合外部环路滤波器和外部基准频率使用时，可实现小数 N 分频或整数 N 分频锁相环 (PLL) 频率合成器。宽带微波压控振荡器 (VCO) 设计允许产生 62.5 MHz 至 16 GHz 的频率。

ADF4372 具有一个集成 VCO，其基本输出频率范围为 4000 MHz 至 8000 MHz。此外，VCO 频率连接至 1、2、4、8、16、32 或 64 分频电路，因此用户可以在 RF8x 上生成低至 62.5 MHz 的射频 (RF) 输出频率。RF16x 上的倍频器可生成 8 GHz 至 16 GHz 的频率。RFAUX8x 复制 RF8x 的频率范围，或允许直接访问 VCO 输出。为了抑制不需要的倍频产物，在倍频器和 RF16x 的输出级之间使用了一个谐波滤波器。

片内寄存器均通过三线式接口进行控制。ADF4372 由 3.15 V 至 3.45 V 的模拟和数字电源供电，对于 VCO 电源为 5 V。ADF4372 还包含硬件和软件关断模式。

应用

无线基础设施（多载波全球移动通信系统 (MC-GSM)，5 G）
测试设备和仪器仪表
时钟产生
航空航天和防务

阅读详情查看价格

应用

航空航天和防务雷达系统

导弹和精确打击武器

国防通讯

电子监控和对抗

ADF4401A

转换环路、PLL、VCO 模块 X +

ADF4401A

ADF4401A 是完全集成的系统级封装 (SiP) 转换环路（也称为偏移环路）模块，包括压控振荡器 (VCO) 和校准锁相环 (PLL) 电路。专为高度抖动敏感的应用而设计，与设计在印刷电路板 (PCB) 上的传统离散转换环路解决方案相比，该解决方案减少了电路板空间和复杂性。通过利用这种高度集成的解决方案以及封装电路和增强的隔离功能（可减少杂散元件），可以大大缩短产品上市时间。ADF4401A 为工程师提供了频率合成解决方案，可设计出具有高度竞争性的系统。

ADF4401A 需要一个外部鉴相器或相位频率检波器 (PFD) 和一个外部本地振荡器 (LO)，以形成频率合成解决方案。

ADF4401A 在反馈环路中集成了下变频混频级，将环路增益设置为 1，并较大程度降低了带内相位噪声。通过将频率下变频级与 ADI 公司的低噪声、集成宽带 VCO 技术相结合，ADF4401A 可在 8 GHz 输出时，提供 9 fs rms 的宽带抖动性能。输出抖动性能在很大程度上取决于外部偏移 LO 的性能。

ADF4401A 模块使用内部 PFD 和 VCO 校准电路，来选择合适的 VCO 频段。用户可以禁用校准电路，并使用外部 PFD 闭合环路。所有片内寄存器均通过串行端口接口 (SPI) 进行控制。

应用

仪器仪表和测量
自动测试设备
航空航天和防务

阅读详情查看价格

应用

导弹和精确打击武器

ADMV1013

24 GHz至44 GHz、宽带微波上变频器 X +

ADMV1013

ADMV1013 是一款专门针对点对点微波无线电设计进行优化的宽带微波升频器，其工作射频 (RF) 范围为 24 GHz 至 44 GHz。

该升频器提供两种频率转换模式。此套件能够从基带同相正交 (I/Q) 输入信号直接转换为 RF，以及从复杂中频 (IF) 输入进行单边带 (SSB) 升频转换。可以禁用基带 I/Q 输入路径，而且可以在 IF 路径中插入 0.8 GHz 至 6.0 GHz 范围内频率的复杂调制 IF 信号并将该信号升频转换到 24 GHz 至 44 GHz，同时抑制不需要的边带，抑制幅度通常优于 26 dBc。串行端口接口 (SPI) 允许调整正交相位和混频器栅极电压，以便实现最佳边带抑制和本地振荡器 (LO) 调零。此外，SPI 接口还允许关断输出包络检测器以降低功耗。

ADMV1013 升频器采用 40 端子岸面栅格阵列 (LGA) 封装。ADMV1013 的外壳工作温度范围为 −40°C 至 +85°C。

应用

点对点微波无线电
雷达、电子战系统
仪器仪表、自动测试设备 (ATE)

阅读详情查看价格

应用

5G毫米波无线通信

导弹和精确打击武器

航空航天和防务雷达系统

电子监控和对抗

仪器仪表和测量

ADMV1014

24 GHz至44 GHz、宽带、微波下变频器 X +

ADMV1014

ADMV1014是一款采用硅锗(SiGe)设计的宽带、微波下变频器，针对点到点微波无线电设计进行优化，工作频率范围为24 GHz至44 GHz。

该下变频器提供两种频率转换模式。该器件能够从正交解调直接变频为基带IQ输出信号，并从镜像抑制下变频为复中频输出载波频率。基带输出可采用直流耦合，或更典型的是，IQ输出将使用足够低的高通转折频率进行交流耦合，以确保充足的解调精度。SPI接口可对正交相位进行微调，使用户能够优化IQ解调性能。另一方面，可以禁用基带IQ输出，且I/Q信号可通过片内有源巴伦提供两个单端复中频输出（800至6000MHz）。用作镜像抑制下变频器时，不需要的镜像项通常会被抑制，比所需边带低25dBc。ADMV1014提供灵活的LO系统，包括LO输入频率范围高达47 GHz的频率四倍选项，以覆盖24至44GHz的RF输入范围。提供平方律功率检波器，以便监控混频器输入端上的功率电平。检波器输出可用于通过外部运算放大器误差积分器电路选项提供对RF输入可变衰减器的闭环控制。

ADMV1014下变频器采用紧凑的散热增强型、5 mm × 5 mm倒装芯片CSP封装。ADMV1014工作壳温范围为−40°C至+85°C。

应用

点对点微波无线电
雷达、电子战系统
仪器仪表、自动测试设备(ATE)

阅读详情查看价格

应用

5G毫米波无线通信

导弹和精确打击武器

航空航天和防务雷达系统

电子监控和对抗

仪器仪表和测量

ADRF5043

非反射式9 kHz至44 GHz的硅SP4T开关 X +

ADRF5043

ADRF5043是一款利用绝缘硅 (SOI) 工艺制造的非反射式单刀四掷 (SP4T) 开关。

ADRF5043的工作频率范围为9 kHz至44 GHz，具有低于2.5 dB的插入损耗以及高于36 dB的隔离性能。该器件对于直通路径和端接路径都能提供24 dBm的射频(RF)输入功率处理能力。

ADRF5043需要+3.3 V和−3.3 V双电源电压供电。此器件采用互补金属氧化物半导体 (CMOS) 和低电压晶体管-晶体管逻辑 (LVTTL) 兼容控件。

ADRF5043具有使能和逻辑选择控制特性，可分别提供全部关断状态和端口镜像功能。

ADRF5043与ADRF5042（快速切换版本）引脚兼容，工作频率范围为100 MHz至44 GHz。

ADRF5043采用符合RoHS标准的24引脚、3 mm × 3 mm、基板栅格阵列(LGA)封装，工作温度范围可为−40°C至+105°C。

应用

工业扫描仪
测试仪器仪表
蜂窝基础设施－毫米波 (mmWave) 5G
军用无线电、雷达、电子对抗(ECM)
微波无线电和甚小孔径终端(VSAT)

阅读详情查看价格

HMC8411

0.01 GHz 至 10 GHz 低噪声放大器 X +

HMC8411

HMC8411LP2FE 是一款砷化镓 (GaAs)、单片微波集成电路 (MMIC)、假晶高电子迁移率晶体管 (pHEMT) 低噪声宽带放大器，工作范围为 0.01 GHz 至 10 GHz。

HMC8411LP2FE 提供 15.5 dB 的典型增益、1.7 dB 的典型噪声指数和 34 dBm 的典型输出三阶交调点 (OIP3)，只需要 55 mA 电流，5 V 电源电压。19.5 dBm 的典型饱和输出功率 (P_SAT) 可以使低噪声放大器 (LNA) 用作 ADI公司众多平衡式同相/正交 (I/Q) 或镜像抑制混频器的本地振荡器 (LO) 驱动器。

HMC8411LP2FE 还具有可在内部匹配至 50 Ω 的输入和输出，使得该器件非常适合基于表面贴装技术 (SMT) 的高容量微波无线电应用。

HMC8411LP2FE 采用符合 RoHS 指令的 2 mm × 2 mm 6 引脚 LFCSP 封装。

多功能引脚名称只能供其相关功能引用。

应用

测试仪器仪表
军事通信

阅读详情查看价格

应用

国防通讯

导弹和精确打击武器

LT3042

20V、200mA、超低噪声、超高 PSRR RF 线性稳压器 X +

LT3042

LT3042 是一款高性能低压差线性稳压器，其采用 LTC 的超低噪声和超高 PSRR 架构以为对噪声敏感的 RF 应用供电。LT3042 被设计为后随一个高性能电压缓冲器的高精度电流基准，其可容易地通过并联以进一步降低噪声、增加输出电流和在 PCB 上散播热量。

该器件可在 350mV 典型压差电压条件下提供 200mA。工作静态电流的标称值为 2mA，并在停机模式中减小至 <<1μA。LT3042 的宽输出电压范围 (0V 至 15V) 及保持单位增益操作的能力可提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，这与编程输出电压无关。此外，该稳压器还拥有可编程电流限值、快速启动能力和用于指示输出电压调节的可编程电源良好。

LT3042 可在采用 4.7μF (最小值) 陶瓷输出电容器的情况下实现稳定。内置保护功能电路包括反向电池保护、反向电流保护、以及具折返的内部电流限制和具迟滞的热限制。LT3042 采用耐热性能增强型 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装。

应用

RF 电源：PLL、VCO、混频器、低噪声放大器 (LNA)
非常低噪声仪表
高速 / 高精度数据转换器
医疗应用：成像、诊断
高精度电源
用于开关电源的后置稳压器

阅读详情查看价格

应用

机上娱乐

毫米波成像与传感

国防通讯

航空电子产品和解决方案

航空航天技术解决方案

仪表盘显示和后座娱乐系统

语音和声学信号处理

高级音频放大器

ADAS传感器融合ECU

主机和驾驶舱 ECU

座舱体验和信息娱乐系统

ADAS摄像头解决方案

协议分析工具

数据采集

适用于仪器仪表的电源电路

信号链

(3)

< 上一页

下一页 >

参考设计

CN0511

DC 至 5.5 GHz 信号发生器，提供+/-0.5 dB 校准输出功率 X +

CN0511

当测试和调试通信、雷达及其他RF系统时，高频率、低失真、低噪声信号源必不可少。频率合成RF信号发生器是RF测试实验室中的标准设备，但当要求低失真或低宽带噪声时，常常需要进行额外的滤波。

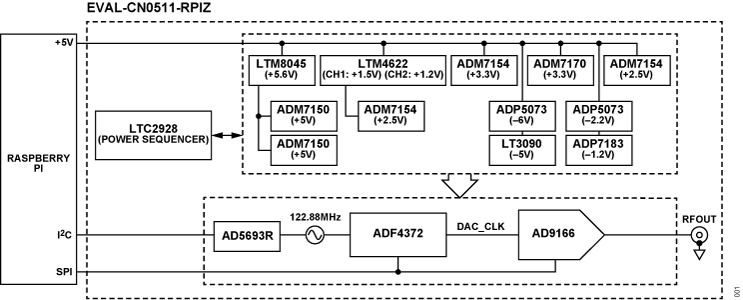

图1中显示的系统是基于直接数字频率合成(DDS)架构的完整DC至5.5 GHz正弦波信号发生器。四开关数模转换器(DAC)核心和集成输出放大器在整个工作频率范围内提供异常低的失真，并具有匹配的50Ω输出终端。

宽带幅度校准功能确保输出功率（0 dBm到-40 dBm）在整个工作频率范围内保持在+/- 0.5 dB以内。

板载时钟解决方案包括参考振荡器和锁相环(PLL)，因而无需外部时钟源。所有电源均来自Raspberry Pi平台板，该板具有超高电源抑制比(PSRR)稳压器和无源滤波功能，可使电源转换器对RF性能的影响最小化。

凭借这种高度集成的解决方案，现在小型、低成本的开源参考设计便可提供与商用台式信号发生器相媲美的大带宽和精确输出功率性能。

阅读详情查看价格

应用

通信

电子测试和测量

信号发生器（通过射频传输音频）

CN0375

用于3G、4G和LTE通信系统的宽带低失真发射器
X +

CN0375

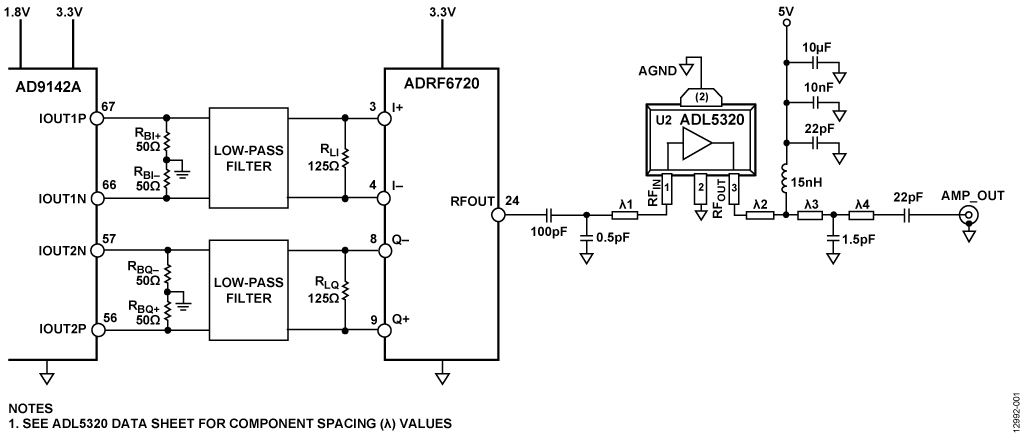

图1中的电路是一个宽带低失真RF发射器，集成双通道高速TxDAC+数模转换器(DAC)、宽带I/Q调制器和输出驱动器放大器。

器件匹配良好，且DAC与调制器、调制器与驱动器放大器之间直接接口，可为包括3G、4G和LTE在内的很多RF通信应用提供紧凑型解决方案。

阅读详情查看价格

应用

宽带RF信号处理

开启 5G 时代

通信测试设备

信号发生器（通过射频传输音频）

航空航天和防务雷达系统

国防通讯

CN0366

−30 dBm至+15 dBm范围的40 GHz微波功率计
X +

CN0366

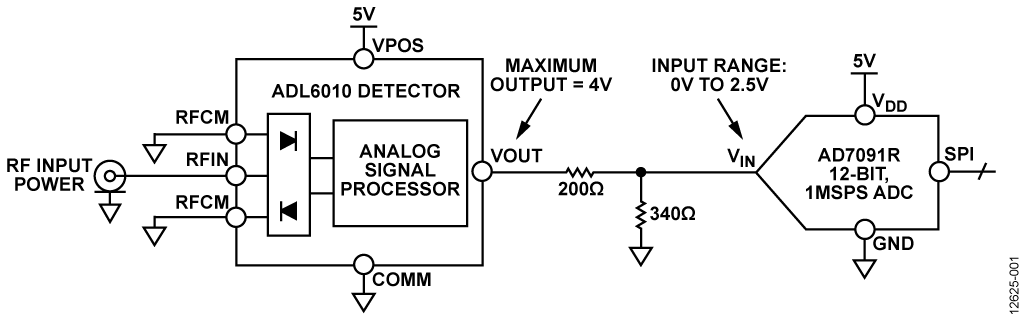

图1所示电路是一款40 GHz 精密微波功率计，具有45 dB范围，仅需两个器件。RF检波器有一个采用肖特基二极管的创新检波器单元，后接一个模拟线性化电路。一个低功耗、12位、1 MSPS模数转换器(ADC)通过串行外设接口(SPI)端口提供数字输出。

测量之前，在需要的特定RF频率执行简单的校准程序。然后，用户便可在测量模式下使用该系统。在测量模式下，CN-0366 评估软件显示施加于检波器输入端的校准RF输入功率(单位为dBm)。

采用5 V单电源供电时，该电路的总功耗低于9 mW。

阅读详情查看价格

应用

通信测试设备

信号发生器（通过射频传输音频）

RF 信号分析仪和矢量网络分析仪

化学分析和分析仪器

开启 5G 时代

RF 频率和功率测量

温度测量

治疗设备

胰岛素泵

可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS)

航空航天和防务雷达系统

电子监控和对抗

CN0302

RF至13 GHz超快速建立PLL X +

CN0302

图1所示PLL电路采用13 GHz小数N分频频率合成器、宽带有源环路滤波器和VCO，5°以内的200 MHz跳频相位建立时间短于5μs。

采用带宽为2.4 MHz的有源环路滤波器获得该性能。由于ADF4159 鉴频鉴相器(PFD)最大频率为110 MHz，并且AD8065运算放大器具有145 MHz的高增益带宽积，因此可获得该宽带宽环路滤波器性能。

有源滤波器中使用的AD8065运算放大器能够采用24 V电源电压工作，允许控制调谐电压为0 V至18 V的大多数宽带VCO。

Block Diagram of ADF4159, AD8065 Active Loop Filter, and 11.4 GHz to 12.8 GHz VCOr — 图1. ADF4159、有源环路滤波器AD8065以及11.4 GHz至12.8 GHz VCO的功能框图 (原理示意图：未显示所有连接和去耦)

阅读详情查看价格

应用

示波器和数字转换器

阻抗测量和分析

化学分析和分析仪器

开启 5G 时代

通信测试设备

信号发生器（通过射频传输音频）

RF 信号分析仪和矢量网络分析仪

现场仪器仪表

主机和驾驶舱 ECU

航空航天和防务雷达系统

国防通讯

导弹和精确打击武器

CN0174

使用有源环路滤波器和RF预分频器的低噪声12 GHz微波小数N分频锁相环(PLL) X +

CN0174

该电路是低噪声微波小数N分频PLL的完整实现方案，以 ADF4156 作为核心的小数N分频PLL器件。使用ADF5001 外部预分频器将PLL频率范围扩展至18 GHz。采用具有适当偏置和滤波的超低噪声OP184 运算放大器驱动微波VCO，在12 GHz下可实现完全低噪声PLL，经测量积分相位噪声为0.35 ps rms。该功能通常用于产生本振频率(LO)，适用于微波点对点系统、测试与测量设备、汽车雷达等应用和军事应用。

Low Noise Microwave Fractional-N PLL — 图1. 低噪声微波小数N分频PLL（简化示意图：未显示去耦和所有连接）

阅读详情查看价格

应用

无线基础设施

开启 5G 时代

通信测试设备

信号发生器（通过射频传输音频）

RF 信号分析仪和矢量网络分析仪

导弹和精确打击武器

CN0369

低相位噪声的转换锁相环频率合成器 X +

CN0369

图1所示电路框图是一个低相位噪声转换环路频率合成器（也称为偏移环路）。此电路将ADF4002 锁相环 (PLL) 的较低100 MHz参考频率转换到5.0 GHz至5.4 GHz的较高频率范围，后一频率由本振 (LO) 频率决定。

Block Diagram of the Translation Loop Synthesizer — 图1. 转换环路频率合成器框图

与仅采用PLL的频率合成器相比，转换环路频率合成器的相位噪声非常低 (<50 fs)。相位噪声之所以很低，是因为ADF4002整数N分频PLL使用的N值非常低，该N值用于控制压控振荡器 (VCO)。本例中，ADF4002鉴频鉴相器 (PFD) 运行频率为100 MHz，N = 1，所产生的相位噪声性能不受PLL的N值限制。

阅读详情查看价格

应用

无线基础设施

宽带RF信号处理

软件定义无线电

可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS)

示波器和数字转换器

阻抗测量和分析

化学分析和分析仪器

开启 5G 时代

通信测试设备

信号发生器（通过射频传输音频）

RF 信号分析仪和矢量网络分析仪

电子测试和测量

温度测量

治疗设备

医疗超声设备

可穿戴健康监护仪

血氧饱和度 (SpO₂) 测量

呼吸率测量

无创式血压

心电图 (ECG) 测量

航空航天和防务雷达系统

航空电子产品和解决方案

航空航天技术解决方案

评估板

ADS7-V2EBZ

基于FPGA的数据采集套件 X +

ADS7-V2EBZ

ADS7-V2评估板开发用于评估ADI公司采用JESD204B、位速率高达13.1 Gbps的高速ADC、DAC和收发器。以下列出的快速入门Wiki知识库在大体上概述了该平台情况。此外用独立章节逐个介绍了该板的每个用例（例如，ADS7-V2用于高速ADC评估）。ADS7-V2只能与指定的ADI公司评估板一同使用。ADS7-V2不可用作开发平台，也不支持独立运行。有关FPGA开发套件，请咨询Xilinx和其认可的代理商

阅读详情查看价格

应用

国防通讯

电子监控和对抗

无线基础设施

信号发生器（通过射频传输音频）

通信测试设备

开启 5G 时代

EVAL-AD-FMCOMMS5-EBZ

AD-FMCOMMS5-EBZ评估板

4 Tx, 4 Rx 70 MHz - 6 GHz X +

EVAL-AD-FMCOMMS5-EBZ

AD-FMCOMMS5-EBZ是一款高速模拟模块，设计用于展示多路输入、多路输出(MIMO)应用中的AD9361器件。 AD9361是一款高性能、高度集成的RF收发器，工作频率为70 MHz至6 GHz，支持的带宽范围为200 kHz以下至56 MHz。 AD-FMCOMMS5-EBZ支持双AD9361器件，可用于创建4x4 MIMO系统。本平台用于实现多种软件定义无线电应用的原型制作和开发，比如有源天线、发射波束生成器和到达系统的接收角度。 AD-FMCOMMS5-EBZ板集成了工作频率范围可达6 GHz的宽带通道，以及可匹配到2.4GHz的窄带通道。 AD-FMCOMMS5-EBZ还内置双ADG918 SPDT开关，可在两个AD9361之间创建校准矩阵。该开关矩阵硬件结合ADI提供的API软件，可实现两个AD9361之间的全数字RF同步。 ADI提供的API软件还可对两个AD9361器件进行完全独立的器件配置。

由于AD-FMCOMMS5-EBZ同时支持窄带和宽带输入与输出连接，从而使RF工程师能够将AD9361连接到RF测试基准（矢量信号分析仪、信号发生器等）并测量窄带性能，并使软件和系统工程师能够在整个6 GHz工作范围内快速完成原型开发。此外，AD-FMCOMMS5-EBZ允许两个AD9361器件接收板内生成的外部LO信号，从而实现更佳的RF性能。

应用

通用设计，适合任意软件定义无线电应用
MIMO无线电
发射波束生成器和到达检测的接收角度
点对点通信系统
毫微微蜂窝/微微蜂窝/微蜂窝基站

阅读详情查看价格

应用

软件定义无线电

开启 5G 时代

通信测试设备

RF 信号分析仪和矢量网络分析仪

国防通讯

RadioVerse™ 一款高度集成的宽带收发器

EVAL-AD-FMCOMMS6-EBZ

AD-FMCOMMS6-EBZ 评估板

X +

EVAL-AD-FMCOMMS6-EBZ

AD-FMCOMMS6-EBZ评估板是一款400MHz至4.4GHz接收器，采用AD9652 双通道16位模数转换器、ADL5566高动态范围RF/IF双通道差分放大器和ADL5380 正交解调器。

它采用的是一种I和Q解调方法，可直接转换（亦称为零差或零中频）接收器架构。与可以执行多次频率转换的超外差式接收机相比，直接变频无线电只能执行一次频率转换。一次频率转换的优势如下：

降低接收机复杂性，减少所需级数；提高性能和降低功耗
避免镜像抑制问题和干扰混频

这种拓扑可提供镜像抑制能力，并能快速部署差分信号环境。该评估板集成放大级，可保持ACD的满量程输入。板上集成本振和ADC时钟，共享相同的参考信号，防止拖尾现象。该产品的尺寸兼容VITA57，所有直流电源均从数据捕捉板通过FMC连接器进行路由。这款评估板展示了高性能的接收器信号链，针对采用“现成商业技术”(COTS)组件的军事和通信雷达应用。整体电路的带宽为220MHz，通带平坦度为+/_ 1.0 dB。 145MHz中频时，测得的SNR和SFDR分别为64dB和75dBc。

阅读详情查看价格

应用

风轮机

可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS)

RF 频率和功率测量

直流源和电源

精密测量

化学分析和分析仪器

开启 5G 时代

通信测试设备

RF 信号分析仪和矢量网络分析仪

温度测量

治疗设备

医疗超声设备

国防通讯

电子监控和对抗

导弹和精确打击武器

航空航天和防务雷达系统

所有资源

设计笔记

ADI公司最新的PLL⁄VCO器件ADF4371提供极为出色的低相位噪声和杂散性能
