AD9371

推荐用于新设计

带观测路径功能的集成式双通道RF收发器

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 双通道差分发射器(Tx)
  • 双通道差分接收器(Tx)
  • 具有2个输入的观测接收器(ORx)
  • 具有3个输入的嗅探器接收器(SnRx)
  • 可调范围：300 MHz至6000 MHz
  • Tx合成带宽(BW)：250 MHz
  • Rx带宽：8 MHz至100 MHz
  • 支持频分双工(FDD)和时分双工(TDD)工作模式
  • 完全集成的独立小数N分频射频(RF)，用于Tx、Rx、ORx和时钟生成
  • JESD204B数字接口

AD9371是一款高度集成的宽带RF收发器，提供双通道发射器和接收器、集成式频率合成器和测试和数字信号处理功能。IC提供FDD和TDD应用中3G/4G微和宏基站设备所需的灵活高性能和低功耗组合。该器件的工作频率范围为300 MHz至6000 MHz，涵盖大部分特许执照和免执照蜂窝频段。此IC支持最高100 MHz接收器带宽。另外，它还支持带宽高达250 MHz的观测接收器和发送频率合成，能够适应数字校正算法。

该收发器由宽带直接变频信号路径组成，拥有罕有的噪声系数和线性度。每个完整的接收器和发射器子系统都内置直流失调校正、正交误差校正功能和可编程数字滤波器，消除了在数字基带中提供这些功能的必要性。它集成了一些辅助功能，如辅助模数转换器(ADC)、辅助数模转换器(DAC)和通用输入/输出(GPIO)，可提供额外的监控和控制功能。

内置具有两个输入的观测接收器通道，可监控每个发射器输出并实施干燥降低和校准应用。该通道还连接到三个嗅探器接收器输入，可监控不同频段内的无线电活动。

高速JESD204B接口支持最高6144 Mbps的通道速率。四个通道专门用于这些发射器、此接收器以及观测接收器通道。

完全集成的锁相环(PLL)可同时针对发射器、接收器、观测接收器和时钟部分提供高性能、低功耗的小数N分频频率合成。精心设计和布局技术提供高性能基站应用中所需的隔离性能。所有集成式压控振荡器(VCO)和环路滤波器元件可较大程度地减少外部元件数量。

需要1.3 V电源向AD9371内核供电，并通过标准四线式串行端口进行控制。其它电压电源提供适当的数字接口电平，可优化发射器和辅助转换器性能。AD9371采用12 mm × 12 mm、196引脚芯片级球栅阵列封装(CSP_BGA)。

应用

  • 3G/4G微基站和宏基站(BTS)
  • 3G/4G多载波微微蜂窝
  • FDD和TDD有源天线系统
  • 微波非视距(NLOS)回程系统
AD9371
带观测路径功能的集成式双通道RF收发器
AD9371 Functional Block Diagram AD9371 Pin Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

应用笔记 1

技术文章 8

产品亮点 1

信息 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 2

硬件生态系统

部分模型 产品周期 描述
开关稳压器和控制器 1
ADP5054
推荐用于新设计 集成了 4 个降压稳压器的电源解决方案
时钟IC 1
AD9528
推荐用于新设计 提供14路LVDS/HSTL输出的JESD204B/JESD204C时钟发生器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

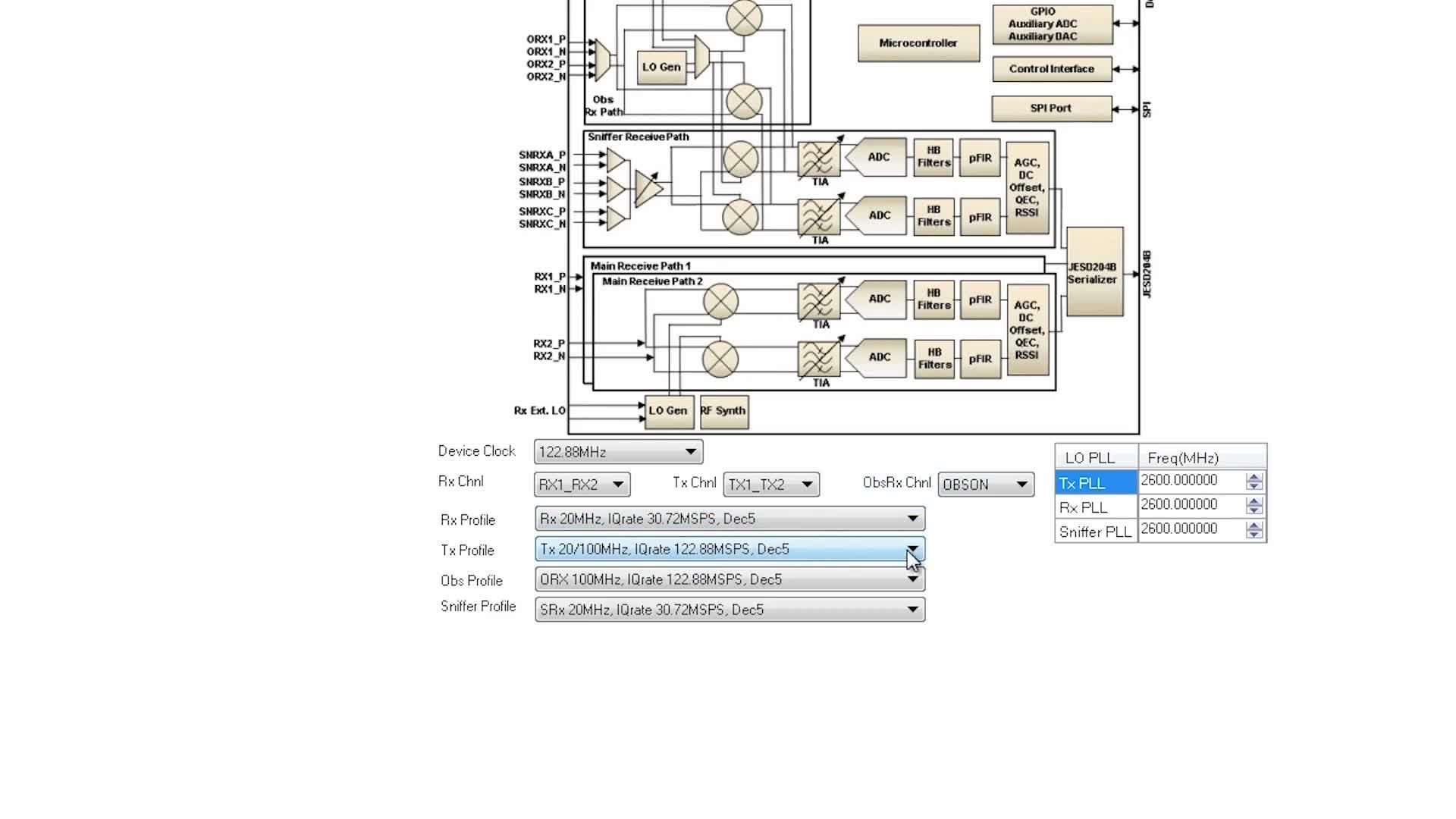

MATLAB Profile Generator for AD9371

打开工具

SDR Integrated Transceiver Design Resources

This site contains the device documentation packages for the SDR Integrated Transceivers including user guides, IBIS models, and PCB files.

打开工具

评估套件

eval board
schematic 1
schematic 2
schematic 3
ADRV9371

ADRV9371-N/PCBZ和ADRV9371-W/PCBZ板

立即购买 更多内容

特性和优点

  • 包含AD9371的无线电卡平台配备：
    • 2个发射输出
    • 2个接收输入
    • 2个观测输入
    • 1个嗅探器路径
  • 提供窄调谐范围和宽调谐范围
    • ADRV9371-N/PCBZ 匹配频率：1.8GHz – 2.6GHz
    • ADRV9371-W/PCBZ匹配频率：300MHz – 6GHz
  • 配有用于AD9371的高效率电源解决方案和时钟解决方案
  • 通过FMC连接器连接Xilinx ZC706母板(EK-Z7-ZC706-G)。
  • 通过单FMC连接器供电
  • 包括原理图、布局、BOM、HDL、驱动程序和应用软件

产品详情

ADRV9371-N/PCBZ和ADRV9371-WPCBZ是设计用于展示AD9371的无线电卡；AD9371是一款高性能、宽带、集成式RF收发器，设计用于RF应用，比如4G基站、测试和测量应用，以及软件定义无线电。无线电卡能为硬件工程师、软件工程师和系统架构师提供单个2x2收发器平台，用于无线电解决方案的器件评估和快速原型制。无线电卡工作所需的全部外设——包括一个高效率仅开关电源解决方案，以及一个高性能时钟解决方案——均已安装在电路板上。


同时兼具窄调谐范围和宽调谐范围。


ADRV9371-N/PCBZ针对1.8GHz至2.6GHz窄调谐范围进行了性能优化。在此频段之外的调谐RF频率将会表现出较低的RF性能。该电路板主要是为了帮助RF工程师连接AD9371至RF测试台（矢量信号分析仪、信号发生器等），实现较佳性能。


ADRV9371-W/PCBZ可在300MHz至6GHz的宽调谐范围内工作，但RF性能受带宽极宽的前端匹配修正。该板主要用于在定制硬件完成前，软件开发团队进行系统调研并提供各种波形。设计人员的目的是查看波形，而不是关心最后1 dB或1% EVM的性能。


该板与Xilinx ZC706母板(EK-Z7-ZC706-G)对接（单独订购）。
ADRV9371
ADRV9371-N/PCBZ和ADRV9371-W/PCBZ板
ADRV9371-N_PCBZ Evaluation Board ADRV9371 SD Card - Windows ADRV9371 SD Card - Linux
