概览

优势和特点

  • 集成12位DAC和ADC的RF 1 × 1 收发器
  • 频段: 70 MHz至6.0 GHz
  • 支持TDD和FDD
  • 可调谐通道带宽: <200 kHz至56 MHz
  • 双通道接收器: 6路差分或12路单端输入
  • 出色的接收器灵敏度,噪声系数小于2.5 dB
  • RX增益控制
    实时监视和控制信号用于手动增益
    独立自动增益控制
  • 欲了解更多特性,请参考数据手册

产品详情

AD9364是一款1 x 1 通道高性能、高集成度RF捷变收发器。该器件的可编程性和宽带能力使其成为多种收发器应用的理想选择。该器件集RF前端与灵活的混合信号基带部分为一体,集成频率合成器,为处理器提供可配置数字接口,从而简化设计导入。AD9364工作频率范围为70 MHz至6.0 GHz,涵盖大部分特许执照和免执照频段,支持的通道带宽范围为200 kHz以下至56 MHz。

AD9364采用10 mm x 10 mm、144引脚芯片级球栅阵列封装(CSP_BGA)。

应用

  • 点对点通信系统
  • 毫微微蜂窝/微微蜂窝/微蜂窝基站
  • 通用无线电系统

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

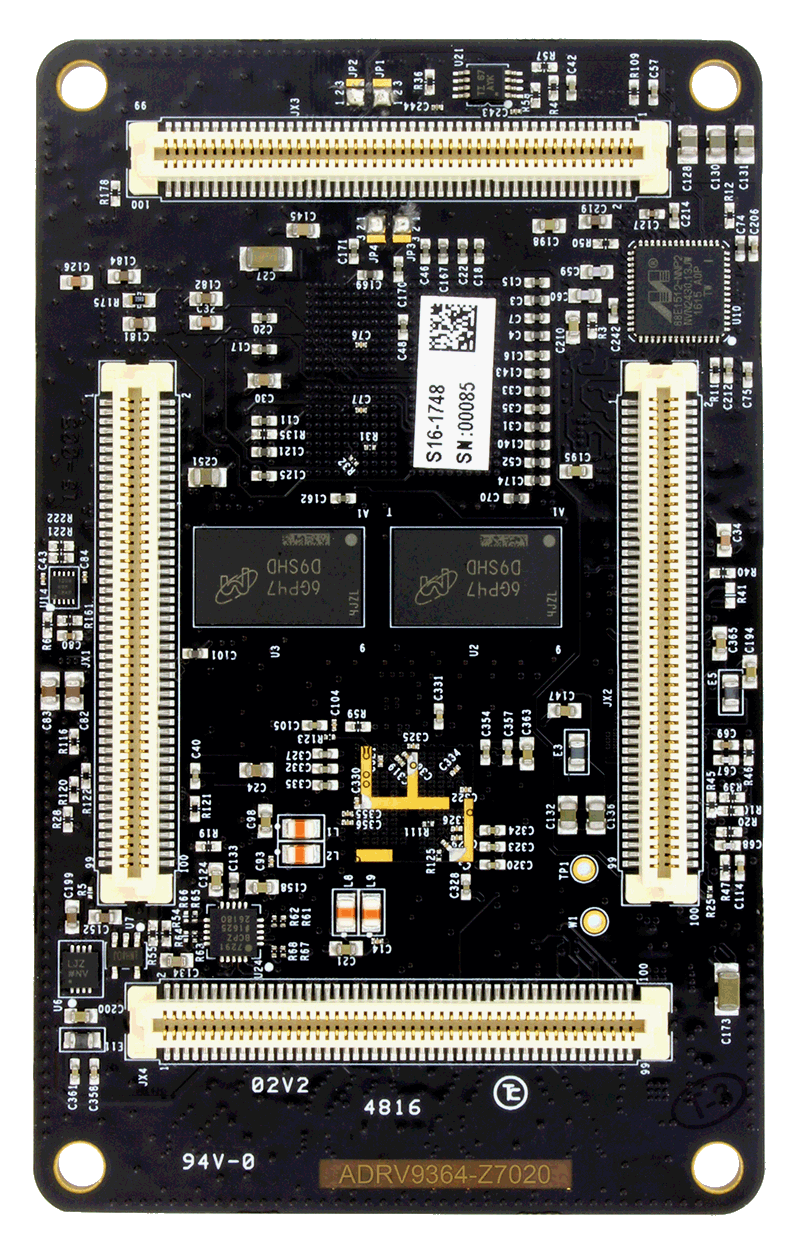

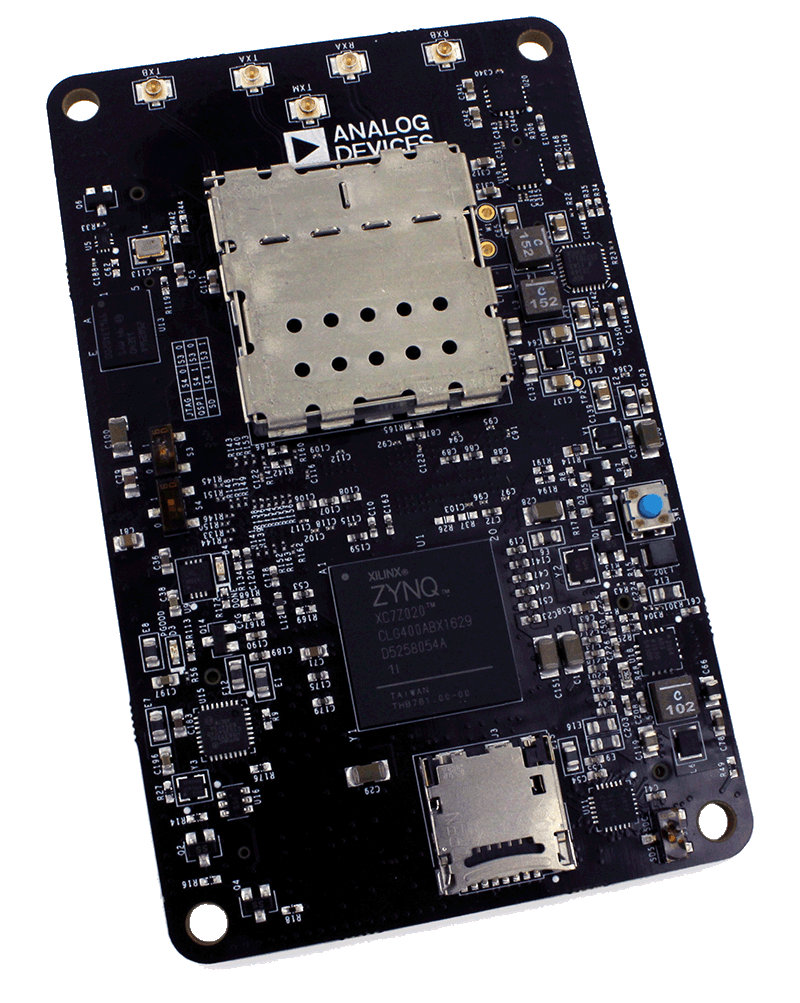

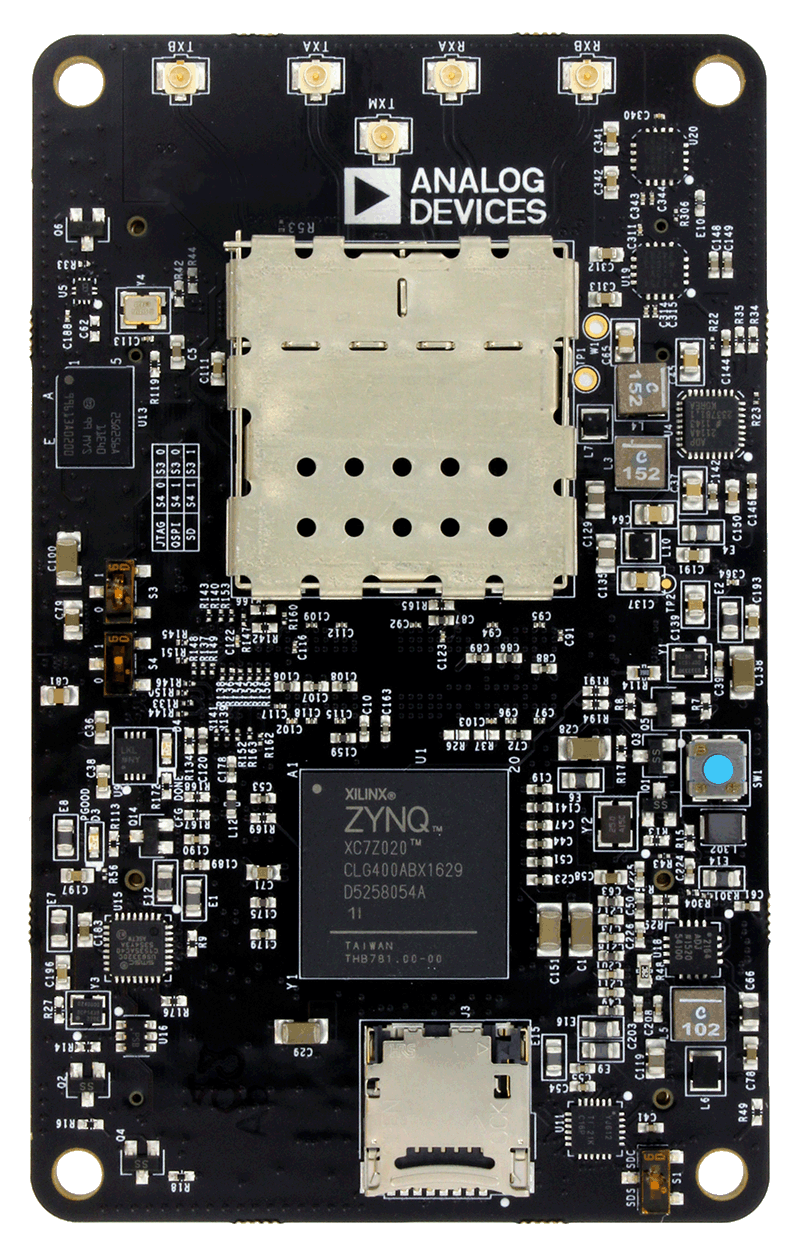

评估套件 (2)

参考资料

  • 查看全部 (23)
  • 数据手册 (1)
  • 用户手册 (2)
  • 中文系统方案 (2)
  • 每月推荐 (1)
  • 解决方案通报和手册 (2)
  • 技术文章 (12)

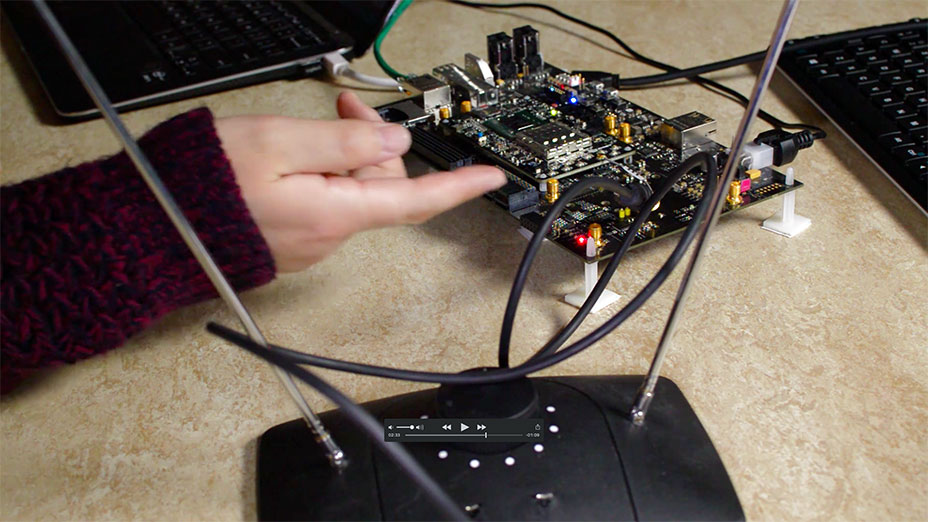

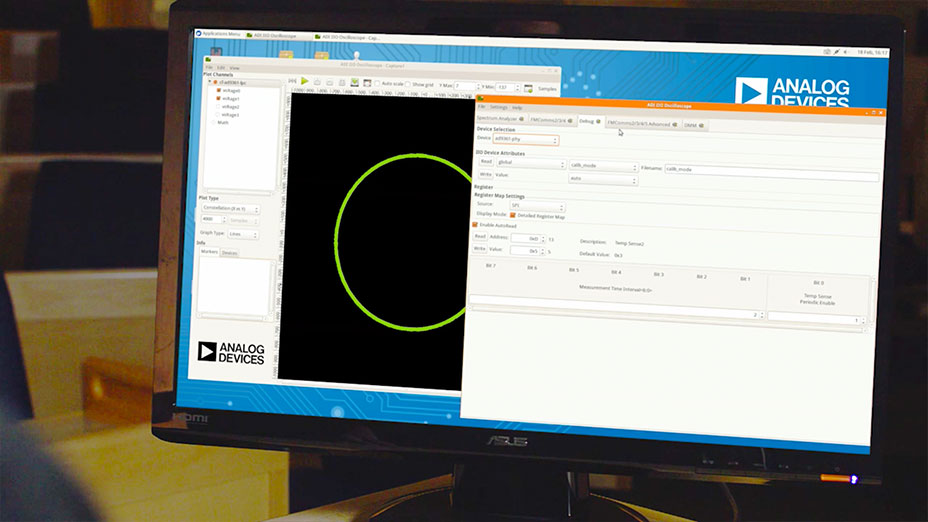

  • 视频 (3)
  • 技术文章

    软件代码及系统需求

    工具及仿真模型

    设计工具

    SDR Integrated Transceiver Design Resources

    This site contains the device documentation packages for the SDR Integrated Transceivers including user guides, IBIS models, and PCB files.

    配套产品推荐

    AD9364 配套产品

    推荐 使用的稳压器

    • For a high efficiency, step down, dc-to-dc regulator: ADP2164.
    • For high performance LDO regulators: ADP1755, ADP5040.

    推荐 Low Noise Amplifiers (LNA's)

    推荐 PLL's

    • For a versatile, wideband PLL with integrated VCO: ADF4351.

    推荐 RF Driver Amplifiers

    推荐 RF/IF Gain Block Amplifier

    • For a broadband 20dB linear amplifier: ADL5602.

    推荐 使用的时钟驱动器

    • For a Quad/Octal network clock driver: AD9548.
