ADRV9008-2

集成双射频收发器和观察接收器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
特性
  • 双发射器
  • 双输入共享观察接收器
  • 最大可调谐发射器合成带宽:450 MHz
  • 最大观察接收器带宽:450 MHz
  • 全集成的小数 N 射频合成器
  • 全集成的时钟合成器
  • 适用于射频 LO 和基带时钟的多芯片相位同步
  • JESD204B 数据路径接口
  • 调谐范围:75 MHz 至 6000 MHz
更多细节
show more Icon

ADRV9008-2 是一套高度集成的 RF 捷变发射子系统,提供双通道发射器、观察路径接收器、集成式合成器和数字信号处理功能。此 IC 可实现 2G、3G 和 4G 宏 基站和有源天线应用所需的多种高性能低功耗组合。

发射器采用一种创新的直接转换调制器,可以实现多载波宏基站质量性能和极低功耗。在 3G/4G 模式下,最大的大信号带宽为 200MHz。在 MC-GSM 模式下(具有更高的带内 SFDR),最大的大信号带宽为 75MHz。

观察路径包括一个具有优良动态范围的宽带宽直接转换接收器。完整的接收子系统包括直流失调矫正、正交误差校正和数字滤波功能,因此数字基带中不再需要这些功能。还集成了多种适用于 PA 和射频前端控制的辅助功能,例如 ADC、DAC 和 GPIO。

完全集成的锁相环 (PLL) 为发射器和接收器部分提供高性能、低功耗小数 N 射频合成。另有一个合成器生成转换器、数字电路和串行接口所需的时钟。已采取特别预防措施以提供高性能基站应用所要求的隔离。集成了所有 VCO 和环路滤波器元件。

高速 JESD204B 接口支持高达 12.288 Gbps 的线速,因此在最宽带宽模式下,每个发射器有两个线路,并且观察路径接收器也有两个线路。

ADRV9008-2 的内核可以直接由 1.3 V 和 1.8 V 稳压器供电,并通过标准 4 线串行端口进行控制。包括了全面的节电模式,以便在正常使用过程中较大限度地减小功耗。ADRV9008-2 采用 12 mm × 12 mm、196 球芯片级球栅阵列 (CSP_BGA) 封装。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADRV9008BBCZ-2
  • HTML
  • HTML
ADRV9008BBCZ-2REEL
  • HTML
  • HTML

软件和型号相关生态系统


Wideband RF Transceiver Evaluation Software
Info:False

评估套件提供用于评估和快速原型制作的多个软件驱动程序,以及有助于仿真和滤波器设计的设计工具选项。

评估套件 1

reference details image

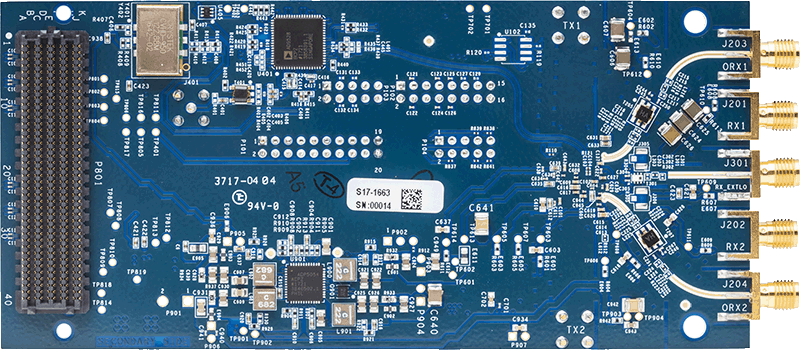

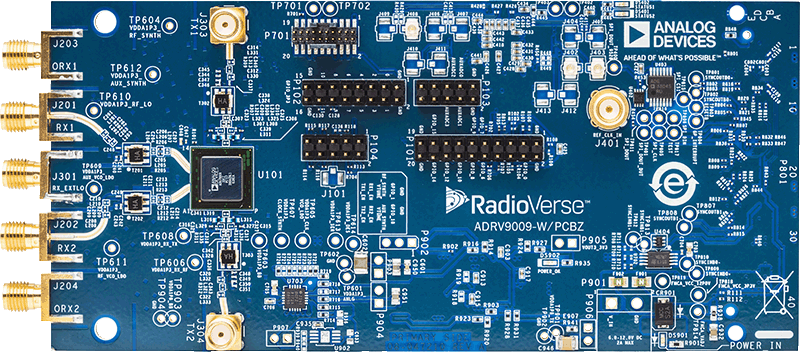

EVAL-ADRV9008/9

ADRV9008/ADRV9009 评估板

zoom

EVAL-ADRV9008/9

ADRV9008/ADRV9009 评估板

ADRV9008/ADRV9009 评估板

特性和优点

  • 用于评估的完整射频卡
    • ADRV9009-W/PCBZ:适用于 ADRV9009(双射频接收器/发射器/观察接收器评估板)的评估套装
    • ADRV9008-1W/PCBZ:适用于 ADRV9008-1(双射频接收器评估板)的评估套装
    • ADRV9008-2W/PCBZ:适用于 ADRV9008-2(双射频发射器/观察接收器评估板)的评估套装
  • 宽带射频工作频率范围为75MHz - 6GHz
  • 附带高效电源解决方案和时钟解决方案
  • 连接 Xilinx ZC706 母板 (EVAL-TPG-ZYNQ3) 的 FMC 连接器
  • 使用单个 FMC 连接器供电
  • 包括原理图、布局图、BOM、HDL、驱动程序和应用软件

产品详情

ADRV9009-W/PCBZ 是一款无线电卡,设计用于展示 ADRV9009 —— 较宽带宽、较高性能 RF 集成收发器。无线电卡提供单个 2x2 收发器平台,用于无线电解决方案的器件评估和快速原型制作。无线电卡工作所需的全部外设——包括一个高效率仅开关电源解决方案,以及一个高性能时钟解决方案——均已安装在电路板上。ADRV9009-W/PCBZ 是双通道接收器和集成观测接收器的双通道发射器的单芯片 TDD 解决方案。

ADRV9009-W/PCBZ 可在 75MHz 至 6GHz 的宽调谐范围内工作,但 RF 性能受带宽极宽的前端匹配修正。该板主要用于在定制硬件完成前,软件开发团队进行系统调研并提供各种波形。设计人员的目的是查看波形,而不是关心最后 1 dB 或 1% EVM 的性能。

ADRV9008-1W/PCBZ 是一款用于展示 ADRV9008-1 的评估套件,在 75MHz 至 6GHz 调谐范围内提供双通道接收器。ADRV9008-2W/PCBZ 是一款用于展示 ADRV9008-2 的评估套件,在 75MHz 至 6GHz 调谐范围内提供集成观测接收器的双通道发射器。

ADRV9008/ADRV9009 评估和原型制作平台
ADI 提供用于评估、原型设计和参考设计的全套软硬件工具。下表列出了可用的软硬件工具。



载波板 软件和驱动程序
评估平台 评估软件:
  • API 库
  • 用于配置和数据采集的 Windows GUI
原型制作平台 原型制作软件:
  • 开源 Linux 驱动程序
  • 用于数据采集的开源 Linux IIO 示波器
  • 兼容 GNU Radio
  • 基于 GitHub 的公开参考设计,采用 ADI JESD204B 接口框架
