MAX86178

超低電力、臨床グレードバイタルサインAFE

すべて表示 showmore-icon

最小のウェアラブルリモート患者モニタを実現し4つの人体のバイタルサインを測定する臨床グレードのAFE

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.83
機能
  • PPG
    • デュアルチャネル光データ収集システム
    • SpO2システムSN比:115dB (16µAで112dB)
    • 優れた環境光範囲および除去機能
      • 環境光検出器電流:200µA以上
      • 環境光除去:90dB以上(120Hz、平均化あり)
  • ECG
    • 臨床グレードECG収集システム
      • ENOB:15.6 (0.6µVRMS、0.05Hz~40Hz)
      • 入力電流ノイズ:230fARMS (0.05Hz~40Hz、+25℃)
    • 完全差動信号、CMRR:110dB以上 (50Hzおよび60Hz)
    • 高入力インピーダンス:1GΩ以上(超低コモン-差動モード変換に対応)
    • 高DC差動入力範囲:±1300mV (typ 1.8V) (多様な電極が使用可能)
    • 高ACダイナミックレンジ:200mVP-P (動き、または半セル電位の変動による飽和を防止)
  • BIOZ
    • 高性能BioZデータ収集システム
    • 低ノイズBioZ受信チャネル(17 ENOB、0.16µVRMS)
    • 正弦波、方形波、電流および電圧刺激:16Hz~500kHz (BIA/BIS測定による高い絶対抵抗値およびリアクタンス精度)
  • システム
    • ウェアラブル機器用の超低電力システム
    • DCおよびACリードオフ検出機能
    • シャットダウン電流:0.5µA (typ)
    • ECG、PPG、およびBioZ用FIFO:256ワード
    • 柔軟な割込みおよびマルチAFE同期
    • FIFOタイミングデータによってPPG、ECG、およびBioZの同期が可能
製品概要
show more Icon

MAX86178は、ウェアラブルアプリケーション用の高集積、複数バイタルサイン監視デバイスで、完全な光電式容積脈波記録法(フォトプレチスモグラフィ、PPG)、心電図(ECG)、および生体電位(BioZ)アナログフロントエンド(AFE)を備えています。MAX86178はウェルネスおよび臨床アプリケーション用に高性能を提供し、低電力によって長いバッテリ寿命を実現します。

PPGデータ収集システムは、最大6つのLEDおよび4つのフォトダイオード入力に対応します。LEDは2つの高電流、8ビットLEDドライバから設定可能です。受信経路は2つの低ノイズ、高分解能読取りチャネルを備え、それぞれが個別の20ビットADCおよび業界トップクラスの環境光除去(ALC)回路を内蔵して、現在の市場で最高性能の集積型光データ収集システムを実現します。

ECGチャネルは、EMIフィルタ処理、内部リードバイアス、右脚駆動、および内蔵セルフテスト用の広範な較正電圧を備えています。また、ECGチャネルは高入力インピーダンス、低ノイズ、高CMRR、設定可能利得、アンチエイリアスローパスフィルタ、および高分解能ADCも備えています。これはIEC 60601-2-47携帯型ECGシステムの監視コンプライアンス要件を満たすように設計されています。

BioZ受信チャネルは、EMIフィルタ処理および広範な較正機能を備えています。また、BioZ受信チャネルは高入力インピーダンス、低ノイズ、設定可能利得、ローパス/ハイパスフィルタオプション、および高分解能ADCも備えています。入力刺激を生成するための複数のモード(平衡方形波ソース/シンク電流、正弦波電流、および正弦波と方形波の両方の電圧刺激)があります。広範囲の振幅および周波数の刺激が利用可能です。

MAX86178は、DCおよびACリードオフ検出、柔軟なタイミングシステム、およびPLLを備えています。3つのセンサーチャネルはすべて同期されます。MAX86178は49ピンウェハレベルパッケージ(WLP) (2.77mm × 2.57mm、7 × 7アレイ)で提供され、-40℃~+85℃の温度範囲にわたって動作します。

アプリケーション

  • 携帯型心拍モニタ
  • インピーダンス心電図/血行動態モニタ
  • パルス到達時間(PAT)、パルス伝播時間(PTT)、パルス波速度(PWV)評価
  • パルス酸素濃度測定機器
  • 単一およびマルチ周波数バイオインピーダンス分析
  • スマート衣料アプリケーション
  • ウェアラブルバイタルサインモニタ
Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.83

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX86178ENJ+
  • HTML
  • HTML
MAX86178ENJ+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 9, 2022

- 2344

DESIGN

MAX86178ENJ+

製造中

MAX86178ENJ+T

製造中

3 7, 2022

- 2230

DESIGN

MAX86178ENJ+

製造中

MAX86178ENJ+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 9, 2022

- 2344

arrow down

DESIGN

MAX86178ENJ+

製造中

MAX86178ENJ+T

製造中

3 7, 2022

- 2230

arrow down

DESIGN

MAX86178ENJ+

製造中

MAX86178ENJ+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

MAX86178EVKIT

MAX86178の評価キット

zoom

MAX86178EVKIT

MAX86178の評価キット

MAX86178の評価キット

機能と利点

  • MAX86178を評価するための便利なプラットフォーム
  • 多数のアクセスしやすいテストポイント
  • リアルタイム監視およびプロット
  • データロギング機能
  • Bluetooth® LE
  • Windows® 10対応GUIソフトウェア
  • IEC 60601-2-47準拠のテストを容易化

製品の詳細

MAX86178の評価キット(EVキット)は、光電式容積脈波記録法(PPG)、心電図(ECG)、および生体インピーダンス(BioZ)測定機能を備えたMAX86178の機能および特長を評価するためのプラットフォームを提供します。このEVキットによって柔軟なハードウェアおよびソフトウェア設定が可能になり、ユーザーが自分自身のアプリケーション用にMAX86178を設定し最適化する方法を迅速に学ぶために役立ちます。

MAX86178は完全なPPG、ECG、およびBioZアナログフロントエンドソリューションで、2つの光読取りチャネル、1つのシングルリードECGチャネル、およびテトラポーラ(4極)とバイポーラの両方の電極構成に対応するBioZチャネルで構成され、そのすべてが同時に動作可能です。光読取りチャネルは、最大6つのLEDおよび4つのフォトダイオード入力に対応します。複数のBioZアプリケーションに対応するために、BioZチャネルは複数の刺激モード(特定の周波数範囲の方形波シンク/ソース電流、正弦波電流、正弦波電圧、および方形波電圧)に対応します。

MAX86178のEVキットは2つのボードで構成されます。MAXSENSORBLE_EVKIT_Bはマイクロコントローラ(MCU)ボードで、MAX86178_EVKIT_CはMAX86178を備えたセンサーボードです。PPGおよびECG測定機能を有効にするために、センサーボードは3つのLED (赤、緑、およびIR)、3つのディスクリートのフォトダイオード(Vishay VEMD8080)、およびECGおよびBioZチャネルの部品構成も備えています。このEVキットは、USB-C-USB-Aケーブルを使用するPCへのUSB接続またはLiPoバッテリを介して給電可能です。このEVキットには最新のファームウェアが含まれ、ファームウェア変更が必要な場合のためにMAXDAP-TYPE-Cプログラミング回路基板が付属します。

アプリケーション

  • 携帯型心拍モニタ
  • インピーダンス心電図/血行動態モニタ
  • パルス到達時間(PAT)、パルス伝播時間(PTT)、パルス波速度(PWV)評価
  • パルス酸素濃度測定機器
  • 単一およびマルチ周波数バイオインピーダンス分析
  • スマート衣料アプリケーション
  • ウェアラブルバイタルサインモニタ
リファレンス・デザイン

リファレンス・デザイン 2

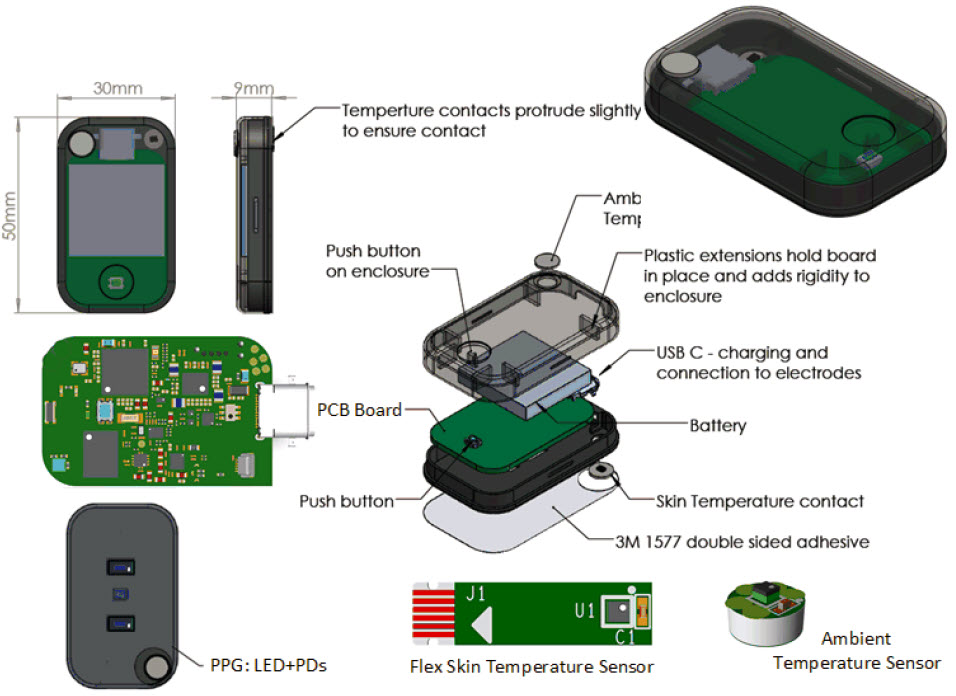

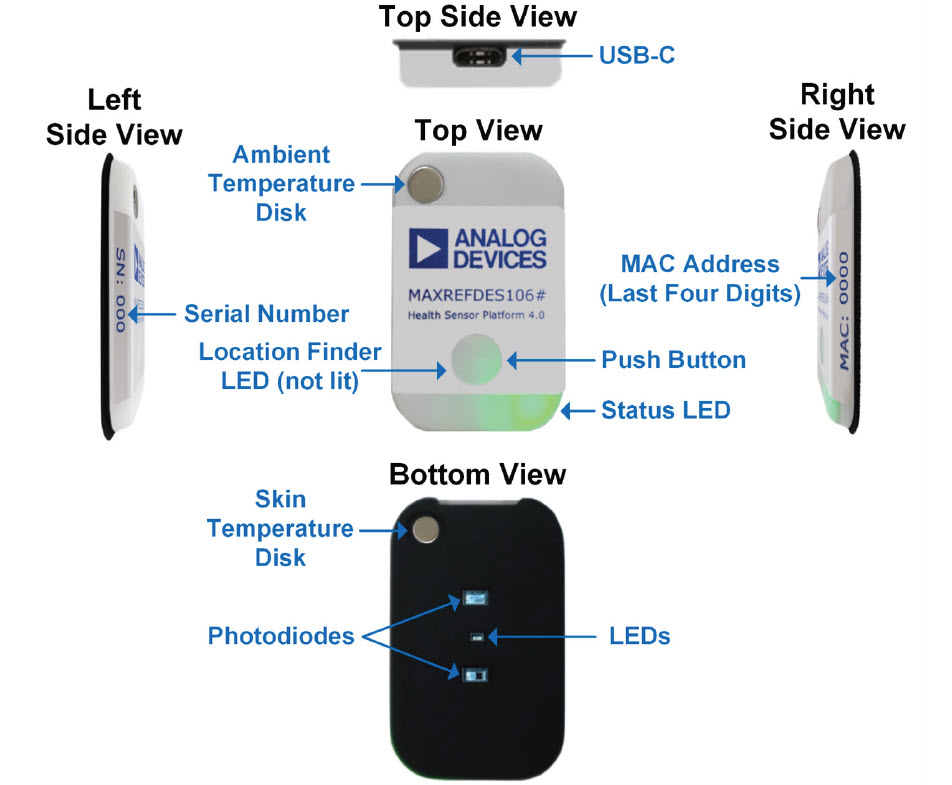

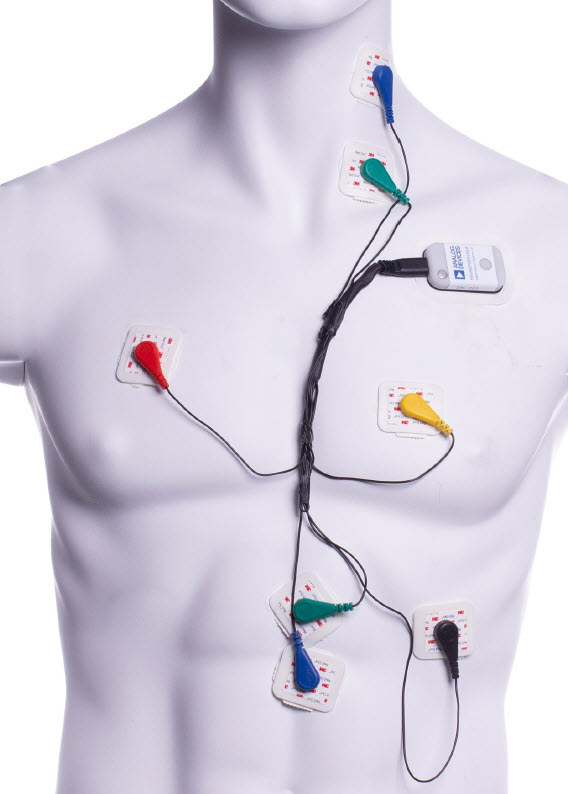

MAXREFDES106 Health Sensor Platform 4.0
