ユーザ・ガイド Rev. 5
1 すべてを表示

製品概要

機能と利点

  • MAX86178を評価するための便利なプラットフォーム
  • 多数のアクセスしやすいテストポイント
  • リアルタイム監視およびプロット
  • データロギング機能
  • Bluetooth® LE
  • Windows® 10対応GUIソフトウェア
  • IEC 60601-2-47準拠のテストを容易化

製品概要

MAX86178の評価キット(EVキット)は、光電式容積脈波記録法(PPG)、心電図(ECG)、および生体インピーダンス(BioZ)測定機能を備えたMAX86178の機能および特長を評価するためのプラットフォームを提供します。このEVキットによって柔軟なハードウェアおよびソフトウェア設定が可能になり、ユーザーが自分自身のアプリケーション用にMAX86178を設定し最適化する方法を迅速に学ぶために役立ちます。

MAX86178は完全なPPG、ECG、およびBioZアナログフロントエンドソリューションで、2つの光読取りチャネル、1つのシングルリードECGチャネル、およびテトラポーラ(4極)とバイポーラの両方の電極構成に対応するBioZチャネルで構成され、そのすべてが同時に動作可能です。光読取りチャネルは、最大6つのLEDおよび4つのフォトダイオード入力に対応します。複数のBioZアプリケーションに対応するために、BioZチャネルは複数の刺激モード(特定の周波数範囲の方形波シンク/ソース電流、正弦波電流、正弦波電圧、および方形波電圧)に対応します。

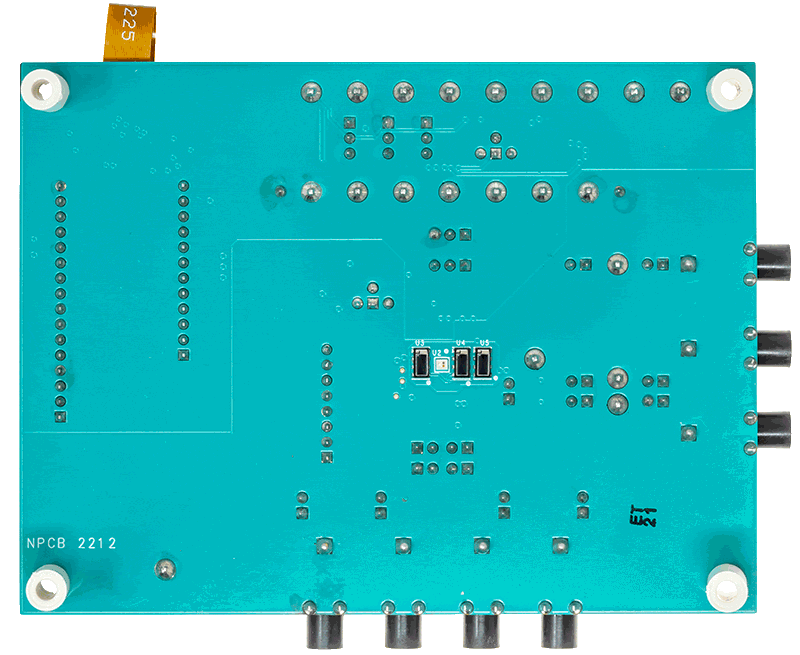

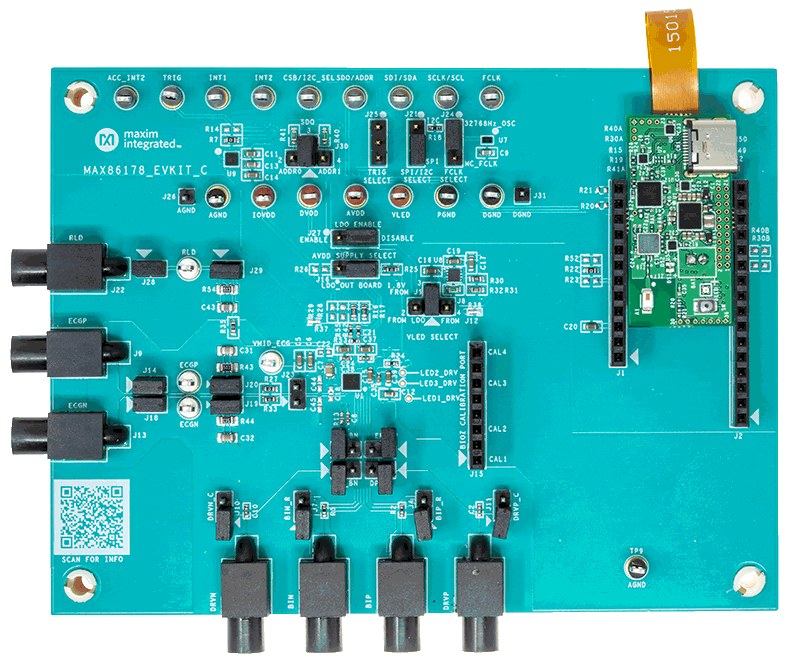

MAX86178のEVキットは2つのボードで構成されます。MAXSENSORBLE_EVKIT_Bはマイクロコントローラ(MCU)ボードで、MAX86178_EVKIT_CはMAX86178を備えたセンサーボードです。PPGおよびECG測定機能を有効にするために、センサーボードは3つのLED (赤、緑、およびIR)、3つのディスクリートのフォトダイオード(Vishay VEMD8080)、およびECGおよびBioZチャネルの部品構成も備えています。このEVキットは、USB-C-USB-Aケーブルを使用するPCへのUSB接続またはLiPoバッテリを介して給電可能です。このEVキットには最新のファームウェアが含まれ、ファームウェア変更が必要な場合のためにMAXDAP-TYPE-Cプログラミング回路基板が付属します。

アプリケーション

  • 携帯型心拍モニタ
  • インピーダンス心電図/血行動態モニタ
  • パルス到達時間(PAT)、パルス伝播時間(PTT)、パルス波速度(PWV)評価
  • パルス酸素濃度測定機器
  • 単一およびマルチ周波数バイオインピーダンス分析
  • スマート衣料アプリケーション
  • ウェアラブルバイタルサインモニタ

マーケット＆テクノロジー

対象となる製品

パッケージの内容

  • MAXSENSORBLE_EVKIT_B microcontroller board
  • MAX86178_EVKIT_C sensor board
  • Cypress USB Bluetooth LE dongle CY5677
  • 105mAh Li-Po battery LP-401230
  • USB-C to USB-A cable
  • MAXDAP-TYPE-C programmer board
  • Micro-USB B to USB-A cable
  • Six electrode cables

はじめに

Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.

推奨システム動作環境

  • MAX86178 EV kit
  • Cypress USB Bluetooth LE dongle CY5677
  • USB-C to USB-A cable
  • Windows PC with USB port
  • 105mAh Li-Po battery LP-401230
  • Microsoft .NET framework 4.7.2 or above
