MAX77640

超低電力PMIC、3出力SIMO、150mA LDO、および電源シーケンサ内蔵

すべて表示 showmore-icon

常時オン、低電力アプリケーション小型PMIC。3つのバックブースト出力、LDO、および電流シンクを備えたシングルインダクタ。

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.24
特長
  • 小型、高効率電源ソリューション
    • 3出力、単一インダクタマルチ出力(SIMO)バックブーストレギュレータ
    • 150mA LDO
    • 3チャネル電流シンクドライバ
    • 柔軟な電源シーケンサ
    • GPIOおよびリセット出力
  • 3出力SIMOによってバッテリ寿命を延長
    • 入力電圧範囲:2.7V~5.5V (シングルセルリチウムイオン)
    • 出力電圧範囲:0.8V~5.25V (フルデータシートの表1)
    • 300mA以上の負荷に対応可能 (1.8VOUT、3.7VIN)
    • サイズを小型化しながら全体のシステム効率を向上
    • 従来のバックのようなドロップアウトなしで安定化を維持
    • グリッチのないバックブースト動作
  • 低自己消費電流
    • シャットダウン電流:300nA
    • 動作電流:5.6µA (3つのSIMOチャネル + LDOオン)
  • 小型サイズ
    • WLP (2.75mm × 2.15mm、最大高0.7mm)
    • 30ピン、0.4mmピッチ、6 × 5アレイ
    • 総ソリューションサイズ:16mm2
製品概要
show more Icon

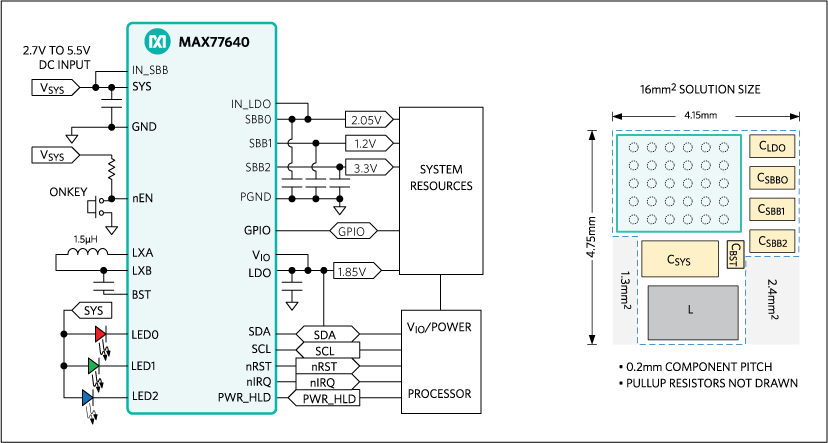

MAX77640/MAX77641は、サイズと効率が非常に重要なアプリケーション用の低IQ電源ソリューションです。このデバイスは、3出力単一インダクタマルチ出力(SIMO)バックブーストレギュレータ、150mA LDO、および3チャネル電流シンクドライバを内蔵しています。

SIMOは2.7V~5.5Vの入力で動作します。出力は、注文時のオプションに応じて0.8V~5.25Vの範囲で個別に設定可能です。各出力は、バック動作とブースト動作の間のグリッチのない遷移を備えたバックブーストです。SIMOは300mA以上の負荷に対応可能です (1.8VOUT、3.7VIN)。

150mA LDOは、ノイズに敏感なアプリケーション用にリップル除去を提供します。電流シンクの設定によって、LEDをカスタムパターンで点滅させることが可能です。このデバイスは、各出力のパワーアップ/ダウンの順序を制御する電源シーケンサを内蔵しています。デフォルトの出力電圧およびシーケンス順は出荷時設定可能です。I2Cシリアルインタフェースによってデバイスのさらなる設定が可能です。

MAX77640/MAX77641は30ピンウェハレベルパッケージ(WLP)で提供されます。総ソリューションサイズは16mm2です。バッテリチャージャを内蔵した同等の製品については、MAX77650を参照してください。

デザインソリューション:ポータブル設計用の特定構成のSIMO PMICを選択する ›

アプリケーション

  • アクションカメラ、ウェアラブル/ボディカメラ
  • ヒアラブル:Bluetoothヘッドフォンおよびイヤホン
  • モノのインターネット(IoT)デバイス
  • ウェアラブル:フィットネス、ヘルス、およびアクティビティモニタ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.24

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX77640AEWV+
  • HTML
  • HTML
MAX77640AEWV+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

MAX77641EVKIT

MAX77640/MAX77641の評価キット

zoom

MAX77641EVKIT

MAX77640/MAX77641の評価キット

MAX77640/MAX77641の評価キット

機能と利点

  • 使用が容易
    • GUIによってI2Cインタフェースを駆動
    • 赤/緑/青LED
    • 完全実装および試験済み
  • システム負荷をエミュレート
    • LDOおよびSIMOバックブースト出力用の電子負荷実装
    • 安定状態、過渡、およびランダムモードを備えた電子負荷
  • プッシュボタンおよびスライダースイッチの両方のオンキーオプションを評価

製品の詳細

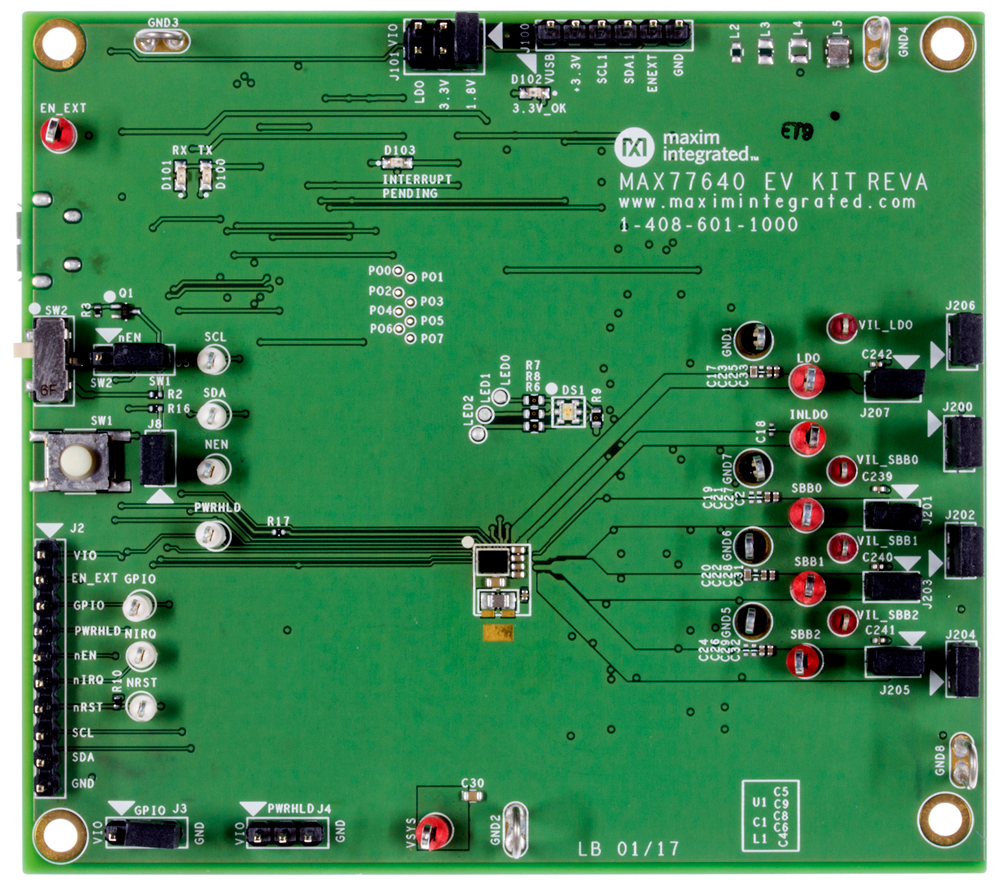

MAX77640/MAX77641の評価キット(EVキット)は、MAX77640/MAX77641を実証する完全実装および試験済みのプリント基板(PCB)です。このEVキットによって、SIMO、LDO、GPIO、電流シンク、およびI2Cインタフェースを含む、MAX77640/MAX77641のリソースを容易に評価することができます。

Windows®ベースのソフトウェアは、MAX77640/MAX77641の機能を実行するための使いやすいグラフィカルインタフェース(GUI)および詳細なレジスタベースのインタフェースを提供します。

アプリケーション

  • アクションカメラ、ウェアラブル/ボディカメラ
  • ヒアラブル:Bluetoothヘッドフォンおよびイヤホン
  • モノのインターネット(IoT)デバイス
  • ウェアラブル:フィットネス、ヘルス、およびアクティビティモニタ
reference details image

MAX77640EVKIT

MAX77640/MAX77641の評価キット

zoom

MAX77640EVKIT

MAX77640/MAX77641の評価キット

MAX77640/MAX77641の評価キット

機能と利点

  • 使用が容易
    • GUIによってI2Cインタフェースを駆動
    • 赤/緑/青LED
    • 完全実装および試験済み
  • システム負荷をエミュレート
    • LDOおよびSIMOバックブースト出力用の電子負荷実装
    • 安定状態、過渡、およびランダムモードを備えた電子負荷
  • プッシュボタンおよびスライダースイッチの両方のオンキーオプションを評価

製品の詳細

MAX77640/MAX77641の評価キット(EVキット)は、MAX77640/MAX77641を実証する完全実装および試験済みのプリント基板(PCB)です。このEVキットによって、SIMO、LDO、GPIO、電流シンク、およびI2Cインタフェースを含む、MAX77640/MAX77641のリソースを容易に評価することができます。

Windows®ベースのソフトウェアは、MAX77640/MAX77641の機能を実行するための使いやすいグラフィカルインタフェース(GUI)および詳細なレジスタベースのインタフェースを提供します。

アプリケーション

  • アクションカメラ、ウェアラブル/ボディカメラ
  • ヒアラブル:Bluetoothヘッドフォンおよびイヤホン
  • モノのインターネット(IoT)デバイス
  • ウェアラブル:フィットネス、ヘルス、およびアクティビティモニタ
