MAX77734

超低電力小型PMIC、小型リチウムイオン用パワーパスチャージャおよび150mA LDO内蔵

すべて表示 showmore-icon

高集積電源ソリューション、安全な充電および低ノイズLDO内蔵、ヒアラブルおよびIoT用

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.6)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 10
1Ku当たりの価格 最低価格：$1.97
特長
  • バッテリ寿命を延長
    • 長期の在庫寿命を実現する出荷時モード：200nA
    • シャットダウン電流：500nA
    • 自己消費電流：4.5µA (LDOイネーブル時)
    • チャージャはバッテリの充電後の緩和が可能
  • 小型バッテリサイズ用に最適化されたリニアチャージャ
    • 高速充電電流：7.5mA～300mA
    • バッテリ安定化電圧：3.6V～4.6V
    • 高精度完了電流：最小0.375mA
    • マキシムのSmart Power Selector™によって即時オン機能を提供
    • JEITAバッテリ温度モニタによって安全な充電を実現
  • 高集積
    • パワーOK出力を備えた150mA LDO
    • LED用のデュアルチャネル電流シンク
    • パワーモニタリング用のアナログマルチプレクサ
    • ウォッチドッグタイマ
    • LDOイネーブルおよびマニュアルリセット用のオンキー入力
  • 小型サイズ
    • WLP (2.23mm x 1.97mm、最大高0.5mm)
    • 20ピン、0.4mmピッチ、4 x 5アレイ
製品概要
show more Icon

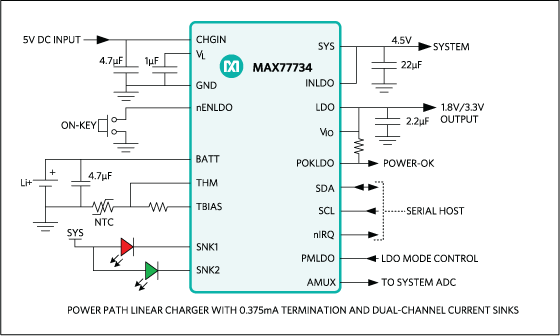

MAX77734は、サイズと簡素さが非常に重要なアプリケーション用の小型PMICです。このICは、リニアモードリチウムイオンバッテリチャージャ、ロードロップアウトリニアレギュレータ(LDO)、アナログマルチプレクサ、およびデュアルチャネル電流シンクドライバを内蔵しています。

チャージャは、最小0.375mAの高精度の完了を必要とする小型バッテリシステム用に設計されています。この回路は、たとえバッテリが消耗している場合でも、入力ソースが接続されると直ちにシステム電圧を安定化することができます。

150mA LDOの出力は、I2Cによって0.8V～3.975Vの範囲で設定可能です。アナログMUXによって、外部ADCでバッテリV&I信号の変換を実行してパワーモニタリングを行うことが可能です。電流シンクはそれぞれ12.8mAをシンク可能で、LEDがカスタムパターンで点滅するように設定可能です。

MAX77734は20ピンウェハレベルパッケージ(WLP)、0.4mmピッチで提供されます。追加のレギュレータを備えた同等の製品については、MAX77650を参照してください。

デザインソリューション：Can You Hear Me Now? Extend the Life of Your Hearable Device ›

アプリケーション

  • アクションカメラ、ウェアラブル/ボディカメラ
  • フィットネスバンドおよびその他のBluetoothウェアラブル
  • ヒアラブル：ヘッドセット、ヘッドホン、イヤホン
  • 低電力モノのインターネット(IoT)ガジェット
Show More Arrow image
file データシートを表示 (Rev.6)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 10
1Ku当たりの価格 最低価格：$1.97
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX77734

資料

4
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • デザイン・ノート
  • データシート
  • ユーザ・ガイド
  • すべて
    TickIcon
  • English
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 05/26/2023
English

MAX77734: Ultra-Low Power Tiny PMIC with Power Path Charger for Small Li+ and 150mA LDO Data Sheet (Rev.6)

PDFファイルを開く

redirect
1.24 M
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 01/12/2023
English
MAX77734 Reliability Data redirect icon

44.25K

download

PDFをダウンロード

デザイン・ノート

1

PDF Vector

PDF

更新 10/06/2023
English
Design Note 57: Can You Hear Me Now? Extend the Life of Your Hearable Device redirect icon

365.40K

download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 09/18/2017
English
UG-6464: MAX77734 I2C-Compatible Serial Interface Implementation Guide redirect icon

207.00K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX77734BENP+ Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77734BENP+T Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77734CENP+ Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77734CENP+T Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77734GENP+ Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77734GENP+T Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77734MENP+ Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77734MENP+T Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77734QENP+ Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77734QENP+T Wafer-Level Package 5x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 16, 2020

- 2103

TEST

MAX77734BENP+

製造中

MAX77734BENP+T

製造中

pdf

pcn_2103

external-icon

6 3, 2019

- 1925

WAFER FAB

MAX77734BENP+

製造中

MAX77734BENP+T

製造中

MAX77734CENP+

製造中

MAX77734CENP+T

製造中

MAX77734GENP+T

製造中

MAX77734QENP+T

製造中

pdf

pcn_1925

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 16, 2020

- 2103

arrow down

TEST

MAX77734BENP+

製造中

MAX77734BENP+T

製造中

pdf

pcn_2103

external-icon
6 3, 2019

- 1925

arrow down

WAFER FAB

MAX77734BENP+

製造中

MAX77734BENP+T

製造中

MAX77734CENP+

製造中

MAX77734CENP+T

製造中

MAX77734GENP+T

製造中

MAX77734QENP+T

製造中

pdf

pcn_1925

external-icon
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

PMIC（DC/DC、PowerPath、バッテリ・チャージャ）1
MAX77650
popup image
Cart

製造中

超低電力PMIC、3出力SIMOおよび電力経路チャージャ内蔵、小型リチウムイオン用

バッテリ残量ゲージおよびクーロン・カウンタ1
MAX17055
popup image
Cart

製造中

7µA 1セル残量ゲージ、ModelGauge m5 EZ内蔵

評価用キット

評価用キット 1

reference details image

MAX77734EVKIT

MAX77734の評価キット

zoom

MAX77734EVKIT

MAX77734の評価キット

download icon

ダウンロード

 print icon

印刷
MAX77734EVKIT
MAX77734の評価キット

機能と利点

  • 使用が容易
    • GUIによってI2Cインタフェースを駆動
    • サーミスタ搭載
    • 赤/緑LED
    • 実装および完全試験済み
  • システム負荷をエミュレート
    • LDO用の電子負荷内蔵
    • 安定状態、過渡、およびランダムモードを備えた電子負荷
  • エンドツーエンドのアナログマルチプレクサの実装を実証
    • ADC搭載
  • プッシュボタンおよびスライダースイッチの両方のオンキーオプションを評価
今すぐ購入 詳細を表示

製品の詳細

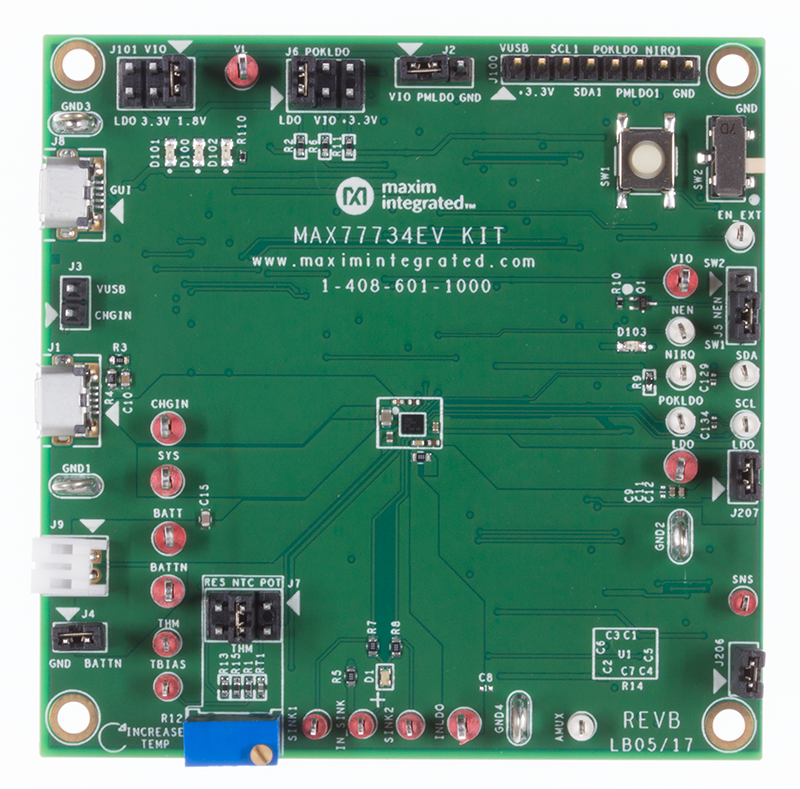

MAX77734の評価キット(EVキット)は、MAX77734を実証する完全実装および試験済みのプリント基板(PCB)です。このEVキットによって、リニアチャージャ、リニアレギュレータ、アナログマルチプレクサ、電流シンク、およびI2Cインタフェースを含む、さまざまなMAX77734の機能を容易に評価することができます。
