特長
- 2接点ソリューションによって高度なTWS機能を実現
- ケースとイヤホン間の小容量メッセージ交換
- ファイル転送用の高速512kbpsパススルーモード
- イヤホンバッテリチャージャの給電
- 3つのGPIO端子によってオプションの機能制御や状態検出に対応
- イヤホンおよび充電ケース検出用の全範囲の機能
- 挿入時に読取り可能なイヤホンの64ビット識別番号(ROM ID)
- 動作電力は1-Wire IOAラインから寄生給電
- 充電ケースへの収納および取り出しを検出
- 充電ケースのデッドバッテリを検出
- 最小限のデュアル1-Wireインタフェースによってコストと複雑さを低減
- 1つの専用接点によって通信と給電を実現
- 2つのホストコントローラ間のアービトレーション通信：90kbps
- 広い1.71V～3.63Vの電圧範囲にわたる読み書き
- バッテリ電源の民生用アプリケーションに最適
- 小型WLPパッケージ(1.6mm × 0.9mm × 0.33mm、0.4mmピッチ)
- 動作電圧範囲：1.71V～3.63V
- IOA端子の高ESD耐性：±8kV HBM (typ)
- 動作温度：-40℃～+85℃
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

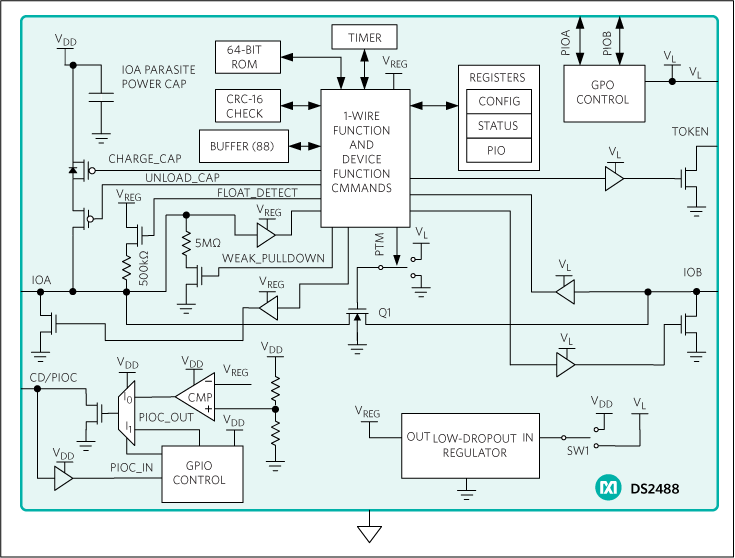

DS2488は簡素なブリッジデバイスで、ブリッジの各側に1つの専用接点を備え、マイクロコントローラベースの2つのサブシステム間で最大512kbpsのパススルー通信、バッテリ充電用の電力供給、小容量メッセージ交換、および状態報告を実現します。アプリケーション例として、Bluetooth®オーディオSoCを内蔵した完全ワイヤレスステレオ(TWS)イヤホンと、そのイヤホンを保持および充電するマイクロコントローラ動作のケースがあります。この例の場合、DS2488はSoCとともにイヤホン内に配置され、充電ケースのマイクロコントローラはDS2488と1つの専用端子で通信します(フルデータシートの｢標準アプリケーション回路｣を参照)。このすべてを実現しているのがマキシムの1-Wireインタフェースの柔軟性で、2つの個別の入出力ポート(IOAおよびIOB)のそれぞれを操作するために使用されます。2つの接続されたコントローラ間で機器操作を可能とするために、これらの2つのDS2488 1-Wireインタフェースのそれぞれは、出荷時設定された64ビット ROM ID、小容量メッセージ送信用の8バイトのバッファ、およびデバイス設定、ステータス、および3つのオープンドレインGPIO端子の制御用のレジスタにアクセスすることができます。構成の設定を介して双方向、高速512kbpsパススルーモードがイネーブルされ、2つの接続されたマイクロコントローラ間で大容量データ転送が可能になります。
IOAとIOB間の通信用に、DS2488は3.63Vの最大動作電圧を備えています。しかし、IOA側に接続されたサブシステムからIOB側に接続されたサブシステムへの特別な給電モードに対応するために、このデバイスは5Vを許容し、4V～5V (公称)がIOAに印加されると給電状態に移行します。このモードでは、DS2488の追加の出力端子が使用され、外部トランジスタを制御してIOB側の電子回路(バッテリチャージャなど)への給電を行います。
アプリケーション
- 通信および制御ブリッジ
- 電子錠
- 完全ワイヤレスステレオイヤホンおよび充電ボックス
- ウェアラブルデバイス
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
DS2488
資料
Filters
1つが該当
-
すべて
-
データシート
-
アプリケーション・ノート
-
すべて
-
English
アプリケーション・ノート
2
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
Analog Dialogue 1
ビデオ
2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| DS2488X+T |
8-WLCSP-N/A
|
|
|
| DS2488X+U |
8-WLCSP-N/A
|
|
- DS2488X+T
- ピン／パッケージ図
-
8-WLCSP-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- DS2488X+U
- ピン／パッケージ図
-
8-WLCSP-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
評価用キット 1
DS2488EVKIT
DS2488の評価キット
製品の詳細

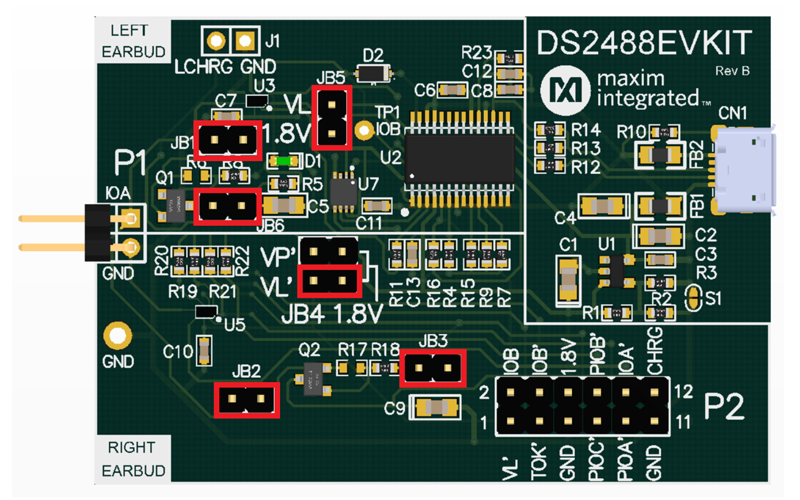

DS2488の評価キット(EVキット)は、DS2488の機能を実行するために必要なハードウェアおよびソフトウェアを提供します。このEVシステムは、DS9401およびDS2488のEVキットボードの2つのボードで構成されます。DS2488ボードは2つのDS2488デバイスを備えています。評価ソフトウェアは、Windows® 10、8、および7オペレーティングシステムで動作します。このソフトウェアは、DS2488の機能を実行するための便利なユーザーインタフェースを提供します。
アプリケーション
- 通信および制御ブリッジ
- 電子錠
- 完全ワイヤレスステレオイヤホンおよび充電ボックス
- ウェアラブルデバイス
資料
評価用キット1
ツールおよびシミュレーション 1
ソフトウェア開発 2
リファレンス・デザイン 1
MAXREFDES1302
Analog Devices 1-Wire True Wireless Stereo (TWS) Cradle and Earbuds
