MAX77650

超低電力PMIC、3出力SIMOおよび電力経路チャージャ内蔵、小型リチウムイオン用

すべて表示 showmore-icon

高集積バッテリ充電および電源ソリューション、低電力、サイズに制約のあるアプリケーション用

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.61
特長
  • 高集積
    • Smart Power Selectorリチウムイオン/リチウムポリマーチャージャ
    • 3出力、SIMO (Single-Inductor Multiple-Output)バックブーストレギュレータ
    • 150mA LDO
    • 3チャネル電流シンクドライバ
    • 電力監視用のアナログマルチプレクサ出力
  • 低電力
    • シャットダウン電流:0.3µA
    • 動作電流:5.6µA (3つのSIMOチャネル + LDO)
  • 小型バッテリサイズ用に最適化されたチャージャ
    • 設定可能な急速充電電流:7.5mA~300mA
    • 設定可能なバッテリ安定化電圧:3.6V~4.6V
    • 設定可能な完了電流:0.375mA~45mA
    • JEITAバッテリ温度モニタによって充電電流およびバッテリ安定化電圧を調整し、安全な充電を実現
  • 柔軟性および設定自由度
    • I2C対応インタフェースおよびGPIO
    • 出荷時OTPオプションが利用可能
  • 小型サイズ
    • WLPパッケージ(2.75mm × 2.15mm × 0.7mm)
    • 30ピン、0.4mmピッチWLP、6 x 5アレイ
    • 小型総ソリューションサイズ(19.2mm2)

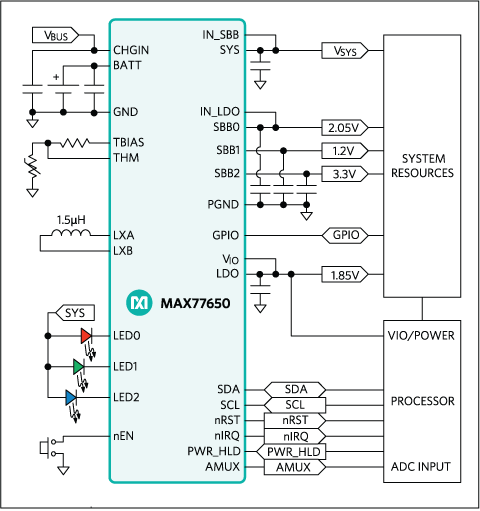

製品概要
show more Icon

MAX77650/MAX77651は、サイズと効率が重要な低電力ウェアラブルアプリケーション用の高集積バッテリ充電および電源ソリューションを提供します。どちらのデバイスもSIMOバックブーストレギュレータを備え、1つのインダクタから3つの個別に設定可能な電源レールを提供することで総ソリューションサイズを最小限に抑えます。150mAのLDOは、オーディオおよびその他のノイズに敏感なアプリケーション用にリップル除去を提供します。非常に設定自由度の高いリニアチャージャは、広範なリチウムイオンバッテリ容量に対応し、さらなる安全性(JEITA)用にバッテリ温度監視を内蔵しています。

これらのデバイスは、LEDインジケータ駆動用の電流シンクや、複数の内部電圧および電流信号を切り替えて外部端子に出力し外部ADCでの監視を可能にするアナログマルチプレクサなど、その他の機能も内蔵しています。双方向I2Cインタフェースによって、デバイスの状態を設定および確認することができます。内蔵のオン/オフコントローラは、レギュレータの制御された起動シーケンスを提供し、デバイスがオン時には監視回路機能を提供します。多数の出荷時設定可能オプションによって、デバイスを多数のアプリケーション用に調整することが可能で、市場投入までの時間を短縮することができます。

デザインソリューション:Can You Hear Me Now? Extend the Life of Your Hearable Device ›

デザインソリューション:SIMOでヒアラブルの寿命を延長する ›



半分以下のサイズのPMICでバッテリ寿命と効率を向上(日本語字幕)

アプリケーション

  • Bluetoothヘッドフォン/ヒアラブル
  • フィットネス、ヘルス、およびアクティビティモニタ
  • モノのインターネット(IoT)
  • ポータブル機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.61

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX77650AEWV+
  • HTML
  • HTML
MAX77650AEWV+T
  • HTML
  • HTML
MAX77650BEWV+
  • HTML
  • HTML
MAX77650BEWV+T
  • HTML
  • HTML
MAX77650CEWV+
  • HTML
  • HTML
MAX77650CEWV+T
  • HTML
  • HTML
MAX77650MEWV+
  • HTML
  • HTML
MAX77650MEWV+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 8, 2018

- 1784

WAFER FAB

MAX77650AEWV+

製造中

MAX77650AEWV+T

製造中

MAX77650CEWV+

製造中

MAX77650CEWV+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 8, 2018

- 1784

arrow down

WAFER FAB

MAX77650AEWV+

製造中

MAX77650AEWV+T

製造中

MAX77650CEWV+

製造中

MAX77650CEWV+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

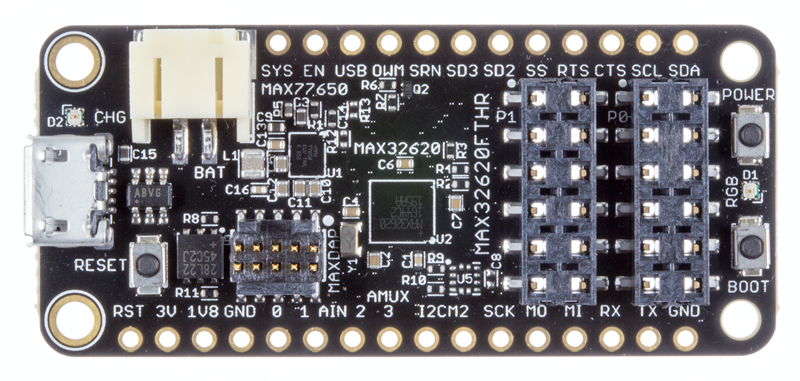

MAX32620FTHR

MAX32620/MAX77650/MAX17055の評価キット

zoom

MAX32620FTHR

MAX32620/MAX77650/MAX17055の評価キット

MAX32620/MAX77650/MAX17055の評価キット

機能と利点

  • 便利な開発プラットフォーム
    • 0.9インチ x 2.0インチのDIP形状
      • ブレッドボード対応
      • Feather Wing対応
    • Pmod対応ソケット
      • SPI、UART、I2C、およびGPIO対応
      • ボードの両側からアクセス可能
    • バッテリマネージメント内蔵
      • 1セルリチウムイオンチャージャ
      • 残量ゲージ
    • ユーザーインタフェースペリフェラル
      • 2つのRGB LED
      • 2つのプッシュボタン
  • MAX32620マイクロコントローラの特長
    • FPUを備えたArm Cortex-M4マイクロコントローラ:96MHz
    • フラッシュ:2048KB
    • SRAM:256KB
    • フルスピードUSB
    • SPI、I2C、UART、および1-Wire
    • 4チャネル10ビットADC
    • 49のデュアル電圧GPIO
    • 81ピンWLP (3.9mm x 4.1mm)
  • MAX77650超低電力PMICの特長
    • Smart Power Selectorチャージャ
      • リチウムイオン/リチウムポリマーバッテリ対応
      • 充電電流:7.5mA~300mA
    • 単一インダクタマルチ出力(SIMO)バックブーストレギュレータ
      • 1つのインダクタから3つの出力
    • 150mA LDOレギュレータ
    • I2Cで設定可能
    • 30ピンWLP (2.75mm x 2.15mm)
  • MAX17055残量ゲージの特長
    • ModelGauge m5 EZ
      • バッテリ特性評価が不要
      • クーロンカウンタのドリフトを除去
    • 動作電流:7µA
    • 9ピンWLP (1.4mm x 1.5mm)

製品の詳細

MAX32620FTHRボードは、エンジニアがFPU内蔵Arm® Cortex®-M4マイクロコントローラのMAX32620を使用するバッテリ用に最適化されたソリューションを短期間で実装するために役立つように設計された高速開発プラットフォームです。また、このボードは最小限の基板スペースで効率的な電力変換とバッテリ管理を提供するために超低電力PMICのMAX77650および残量ゲージのMAX17055も備えています。形状は、ブレッドボードや既製品のペリフェラル拡張ボードと互換性のある0.9インチx 2.0インチの小型2列ヘッダ実装形式です。2列ヘッダ以外に、より多くの拡張オプションのための2つの12ピンPmod対応ソケットコネクタもあります。さらに、2つのRGBインジケータLEDと2つのプッシュボタンを含む、一般的なユーザーインタフェースペリフェラルを搭載しています。これらによって、迅速な概念実証と早期ソフトウェア開発のための電力が最適化された柔軟なプラットフォームが提供され、市場投入までの時間を短縮します。

アプリケーション

  • フィットネスモニタ
  • ポータブル医療機器
  • センサーハブ
  • スポーツウォッチ
  • ウェアラブル医療パッチ
reference details image

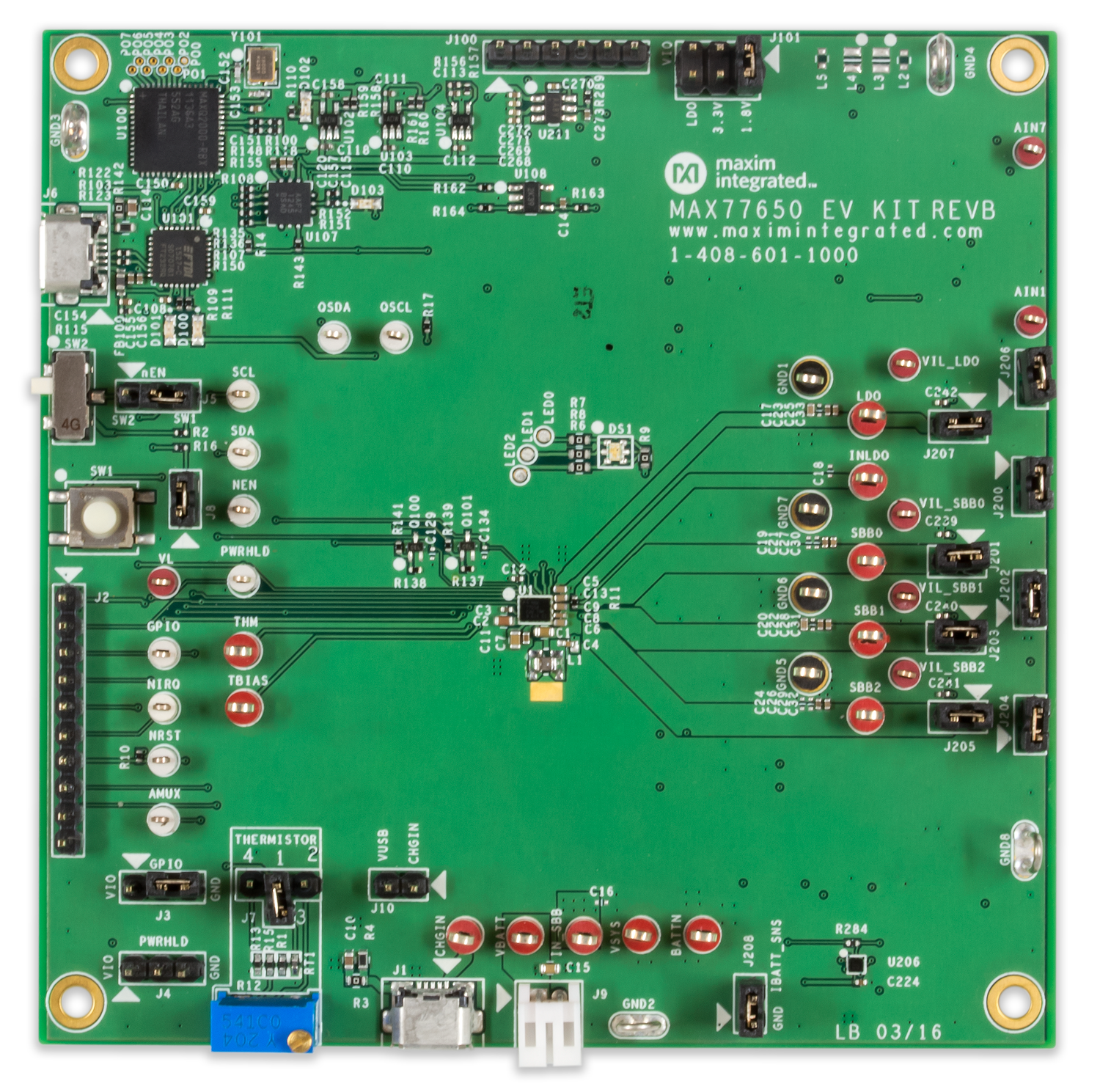

MAX77650EVKIT

MAX77650/MAX77651の評価キット

zoom

MAX77650EVKIT

MAX77650/MAX77651の評価キット

MAX77650/MAX77651の評価キット

機能と利点

  • 使用が容易
  • GUIによってI2Cインタフェースを駆動
  • 電流計搭載
  • サーミスタ搭載
  • オンキーオプション
  • RGB LEDクラスタ
  • 実装および完全試験済み
  • システム負荷をエミュレート
  • 電子負荷内蔵
  • 安定状態、過渡、およびランダムモードを備えた電子負荷
  • エンドツーエンドのアナログマルチプレクサの実装を実証
  • ADC搭載
  • プッシュボタンおよびスライダースイッチの両方のオンキーオプションを評価

製品の詳細

MAX77650/MAX77651の評価キット(EVキット)は、MAX77650/MAX77651を実証する完全実装および試験済みのプリント基板(PCB)です。このEVキットによって、SIMOバックブーストレギュレータ、リニアレギュレータ、アナログマルチプレクサ、スマートバッテリチャージャ、オン/オフコントローラ、およびI2Cインタフェースを含む、さまざまなMAX77650/MAX77651の機能を容易に評価することができます。

MAX77650とMAX77651のEVキットは、デバイス(U1)、シルクスクリーン、およびSIMO出力の2つの抵抗分圧器以外は同一です(「MAX77650/MAX77651 EV Kit Differences (MAX77650/MAX77651のEVキットの違い)」の項を参照)。MAX77650/MAX77651デバイス自体は、SIMOバックブーストレギュレータ用の出力電圧範囲が異なります。詳細については、デバイスのデータシートを参照してください。

Windows®ベースのソフトウェアは、MAX77650/MAX77651の機能を実行するための使いやすいグラフィカルインタフェースおよび詳細なレジスタベースのインタフェースを提供します。



半分以下のサイズのPMICでバッテリ寿命と効率を向上(日本語字幕)

アプリケーション

  • Bluetoothヘッドフォン/ヒアラブル
  • フィットネス、ヘルス、およびアクティビティモニタ
  • モノのインターネット(IoT)
  • ポータブル機器
reference details image

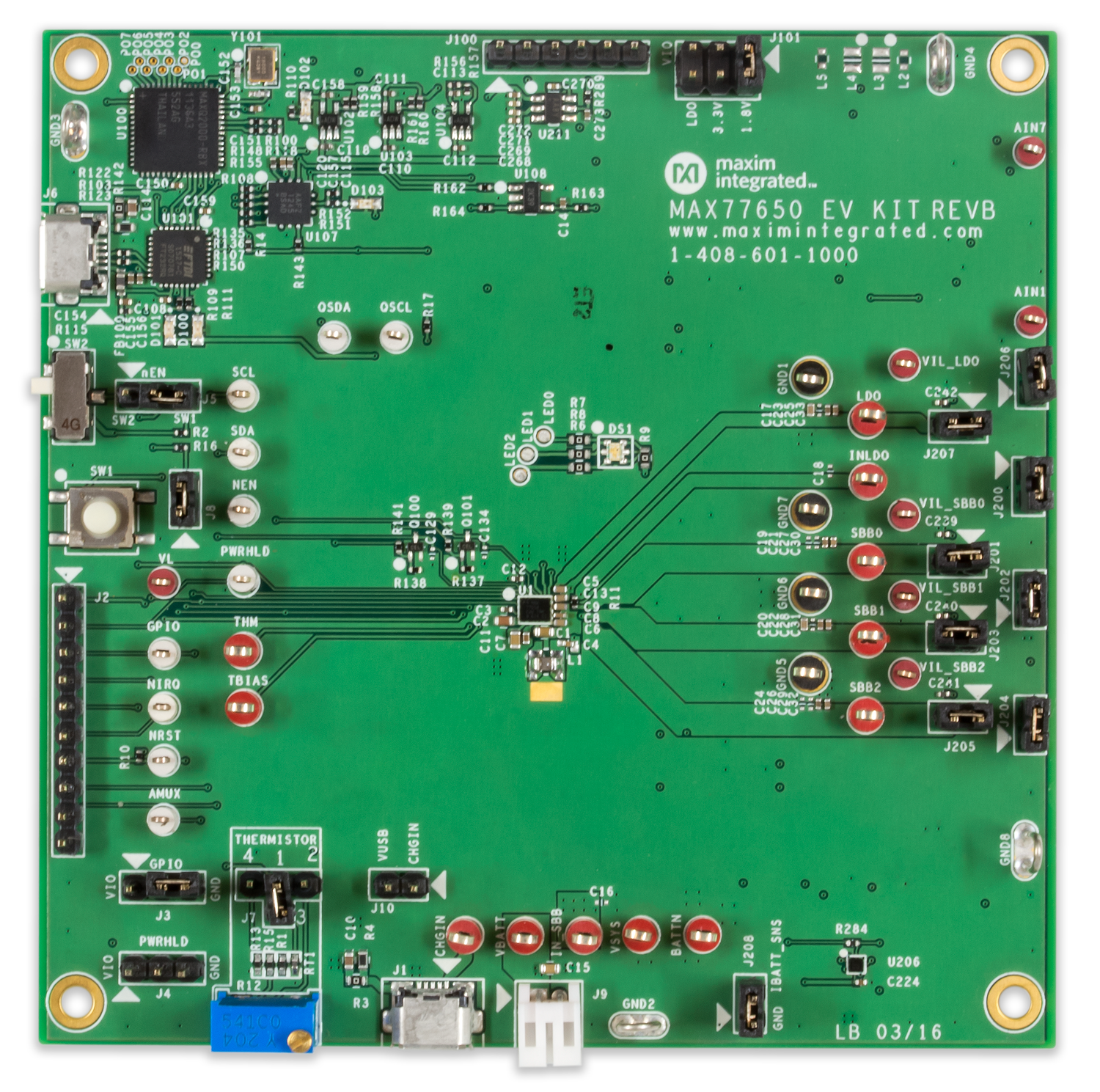

MAX77651EVKIT

MAX77650/MAX77651の評価キット

zoom

MAX77651EVKIT

MAX77650/MAX77651の評価キット

MAX77650/MAX77651の評価キット

機能と利点

  • 使用が容易
  • GUIによってI2Cインタフェースを駆動
  • 電流計搭載
  • サーミスタ搭載
  • オンキーオプション
  • RGB LEDクラスタ
  • 実装および完全試験済み
  • システム負荷をエミュレート
  • 電子負荷内蔵
  • 安定状態、過渡、およびランダムモードを備えた電子負荷
  • エンドツーエンドのアナログマルチプレクサの実装を実証
  • ADC搭載
  • プッシュボタンおよびスライダースイッチの両方のオンキーオプションを評価

製品の詳細

MAX77650/MAX77651の評価キット(EVキット)は、MAX77650/MAX77651を実証する完全実装および試験済みのプリント基板(PCB)です。このEVキットによって、SIMOバックブーストレギュレータ、リニアレギュレータ、アナログマルチプレクサ、スマートバッテリチャージャ、オン/オフコントローラ、およびI2Cインタフェースを含む、さまざまなMAX77650/MAX77651の機能を容易に評価することができます。

MAX77650とMAX77651のEVキットは、デバイス(U1)、シルクスクリーン、およびSIMO出力の2つの抵抗分圧器以外は同一です(「MAX77650/MAX77651 EV Kit Differences (MAX77650/MAX77651のEVキットの違い)」の項を参照)。MAX77650/MAX77651デバイス自体は、SIMOバックブーストレギュレータ用の出力電圧範囲が異なります。詳細については、デバイスのデータシートを参照してください。

Windows®ベースのソフトウェアは、MAX77650/MAX77651の機能を実行するための使いやすいグラフィカルインタフェースおよび詳細なレジスタベースのインタフェースを提供します。



半分以下のサイズのPMICでバッテリ寿命と効率を向上(日本語字幕)

アプリケーション

  • Bluetoothヘッドフォン/ヒアラブル
  • フィットネス、ヘルス、およびアクティビティモニタ
  • モノのインターネット(IoT)
  • ポータブル機器
