MAX77840

3A Buck Charger with ModelGauge m5 Fuel Gauge and USB BC1.2 Detection

すべて表示 showmore-icon

全機能内蔵、シングルチップバッテリマネージメントソリューション、1セルUSBアプリケーション用

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.17
特長
  • Single-Input Switch Mode Charger
  • Up to 16V Protection
    • Up to 13.4V Input Operating Range
    • Up to 4.0A Input Current Limit with Adaptive Input Current Limiting (AICL)
    • Up to 3.15A Battery Charging Current Limit
    • CC, CV, and Die Temperature Control
    • Small Inductor: 0.47µH or 1µH Package
    • High Efficiency
  • Supports USB-OTG Reverse Boost, up to 1.5A Current Limit (Programmable)
  • Integrated Battery True-Disconnect FET
    • RDS(ON) = 12.8mΩ
    • Rated Up to 9ARMS, Discharge Current Limit (Programmable, Default 4.5A)
  • Adapter Type Detection
    • D+/D- Detection for USB port, USB DCP, and USB HVDCP
    • BC 1.2 Compliant
  • ModelGauge m5 Battery Fuel Gauge
    • ±1% SOC Accuracy, No Calibration Cycles, Very Low IQ
    • Time-to-Empty and Time-to-Full Prediction
  • One Safeout LDO
  • Control Functions
    • Shipping Mode with ONKEY Pressing Clear
    • True Hardware Reset with ONKEY
  • I2C 3.0 Compatible Interface with Interrupt Output
  • 3.87mm x 3.96mm, 9 x 9 Array WLP with 0.4mm Pitch

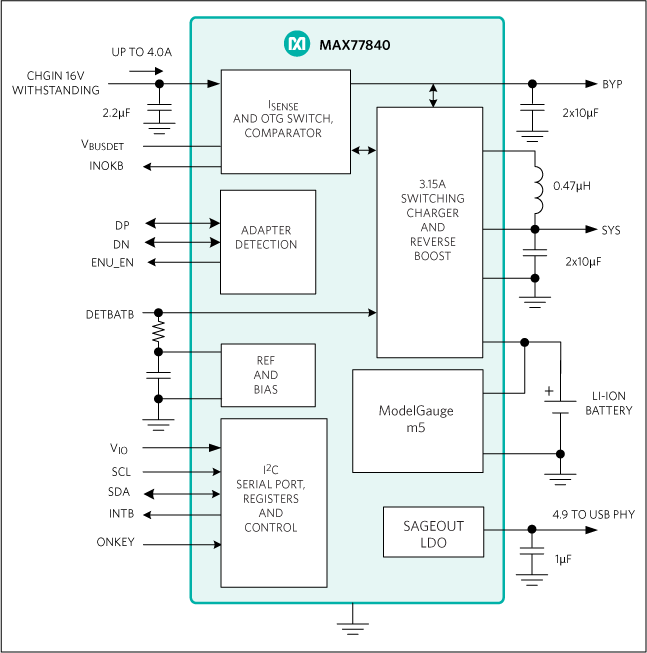

製品概要
show more Icon

アプリケーション

  • 産業用PC
  • ポータブル医療機器
  • モバイルPOS機器
  • ワイヤレススピーカー
  • 電子タバコ
  • スマートホームオートメーション、センサー
  • モノのインターネット(IoT)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.17

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX77840EWG+
  • HTML
  • HTML
MAX77840EWG+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 5, 2022

- 2228

TEST

MAX77840EWG+

製造中

MAX77840EWG+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 5, 2022

- 2228

arrow down

TEST

MAX77840EWG+

製造中

MAX77840EWG+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX77840EVKIT

MAX77840の評価用キット

zoom

MAX77840EVKIT

MAX77840の評価用キット

MAX77840の評価用キット

機能と利点

  • MAX77840のEVキットは、デバイスの動作に必要なすべての部品に加え、柔軟性の向上と使いやすさを実現する多数の部品を実装
  • 使いやすいプッシュボタン・インターフェースによるオン/オフ制御
  • 複数の主要ノードと直列の0Ω抵抗によってそれらの絶縁が可能、柔軟性を向上
  • 実装および試験済み
  • テスト・ポイントによって測定対象のノードへのアクセスが容易
  • ジャンパ・ヘッダはテスト・ポイントとシャントの両方として機能

製品の詳細

MAX77840の評価用キット(EVキット)は、1つのボードと、拡張ボード・コマンド・モジュールを備えたアナログ・デバイセズのMINIQUSBで構成されます。

MAX77840は、1セル・リチウムイオン(Li+)バッテリ用のリバース昇圧機能を備えたシングル入力、3.15Aスイッチ・モード・チャージャ、独自のModelGauge残量ゲージ技術を備えたUSB BC1.2アダプタ・タイプ検出、およびSafeout LDOを内蔵しています。

このEVキットには、標準でMAX77840が実装されています。MiniQUSBボードと拡張ボードを使用すると、PCのUSBポートを使用してI2C 2線式インターフェースをエミュレートできます。このEVキットとともに使用するWindows®ベースのグラフィカル・ユーザー・インターフェース(GUI)ソフトウェアが提供され、アナログ・デバイセズのウェブサイト(www.analog.com)のMAX77840の製品ページからダウンロードできます。このEVキットのGUIソフトウェアを使用する場合は、Windows 7またはそれ以降のオペレーティング・システムが必要です。

アプリケーション

  • 電子たばこ
  • 産業用PC
  • モノのインターネット(IoT)
  • モバイルPOS機器
  • ポータブル医療機器
  • スマートホームオートメーション、センサー
  • ワイヤレススピーカー
