MAX1470

315MHz、低電力、+3V、スーパーヘテロダインレシーバ

すべて表示 showmore-icon

50dBイメージ除去比の112dB感度、300MHz~450MHzスーパーヘテロダインレシーバ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.36
特長
  • +3.0V~+3.6V単一電源動作
  • 53dB RFイメージ除去比
  • 受信感度†:-115dBm
  • 起動時間:250µs
  • 低消費電流:5.5mA
  • 効率化電源サイクリング用低消費電流パワーダウンモード:1.25µA
  • 動作帯域:250MHz~500MHz (イメージ除去比最適化315MHz)
  • 電圧制御発振器(VCO)/ループフィルタ付PLL内蔵
  • 外部フィルタによるIF帯域幅選択
  • RFからディジタルデータアウトまでの完全受信システム

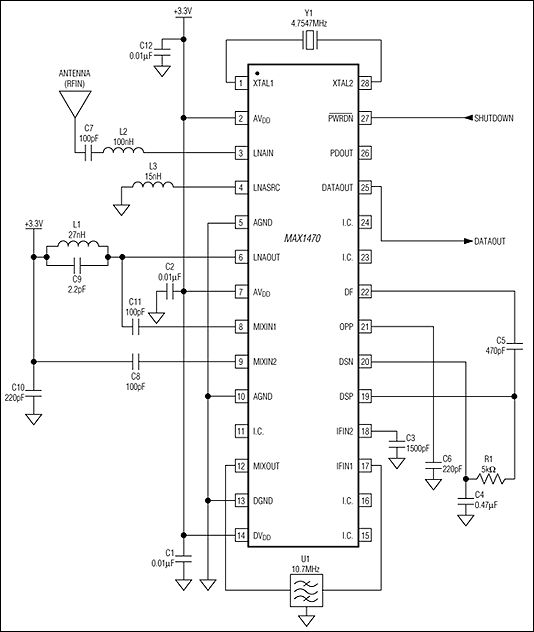

製品概要
show more Icon

MAX1470は、315MHz帯の振幅シフト変調(ASK)データ用の、完全集積低電力CMOSスーパーヘテロダインレシーバです。わずかな外付け部品と低消費電流パワーダウンモードにより、民生市場のコスト/消費電力を重視するアプリケーションに最適です。このチップは、315MHzローノイズアンプ(LNA)、イメージ除去ミキサ、完全集積化315MHzフェーズロックループ(PLL)、受信信号強度インジケータ(RSSI)/ASK復調器付10.7MHz IFリミッティングアンプ段、およびアナログベースバンドデータリカバリ回路から構成されています。

MAX1470は、28ピンTSSOPパッケージで提供されます。

FAQ (よく聞かれる質問):MAX1470 FAQ (よく聞かれる質問):MAX1470

アプリケーション

  • ガレージ開閉器
  • 医療用システム
  • 遠隔制御
  • リモートキーレスエントリ(RKE)
  • セキュリティシステム
  • 玩具
  • ビデオゲームコントローラ
  • ワイヤレスコンピュータ周辺機器
  • ワイヤレスセンサー

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.36

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1470EUI+
  • HTML
  • HTML
MAX1470EUI+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX1470EVKIT

MAX1470の評価キット

zoom

MAX1470EVKIT

MAX1470の評価キット

MAX1470の評価キット

機能と利点

  • 実証済みのPCBレイアウト(3cm x 3cmの小型サイズ)
  • 実証済みの部品リスト
  • 基板上に実装した複数テストポイント
  • 315MHzまたは433.92MHzの最適化バージョン利用可能
  • 設定可能周波数範囲:250MHz~500MHz*
  • 完全実装および試験済み
  • アンテナ追加でスタンドアロンレシーバ動作


*部品の変更が必要

製品の詳細

MAX1470の評価キット(EVキット)で、MAX1470スーパーヘテロダインレシーバを詳細に評価することができます。このキットを使ってMAX1470のRF性能をテストすることができ、追加回路は不要です。RF入力では50Ωマッチング回路とテスト機器接続を容易にするSMAコネクタを使用しています。また、このEVキットでは、データデコーディングを容易にするためにユーザの組み込みデザインに直接インタフェースできます。

MAX1470の評価キットは、315MHzバージョンと433.92MHzバージョンの2つのバージョンが提供されます。受動素子は、前述の周波数に最適化されています。これらの部品は、変更が容易で、250MHz~500MHzのRF周波数で動作させることができます。また、さらに2つの部品を変更して、5kbpsデータレートを0kbps~100kbpsに設定できます。

お客様の設計に簡単に導入するために、MAX1470の評価キットのPCBレイアウトは実証済みであり、製品化期間の短縮のためにレイアウトを簡単に複製できます。評価キットのガーバーファイルはjapan.maximintegrated.comからダウンロードして入手できます。

アプリケーション

  • ガレージ開閉器
  • 医療用システム
  • 遠隔制御
  • リモートキーレスエントリ(RKE)
  • セキュリティシステム
  • 玩具
  • ビデオゲームコントローラ
  • ワイヤレスコンピュータ周辺機器
  • ワイヤレスセンサー
