LTC7890

GaN FET向け低IQ、デュアル2相同期整流式降圧コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.37
特長
  • GaN FET向けに全面的に最適化されたGaN駆動テクノロジ
  • 広いVIN範囲:4V~100V
  • 広い出力電圧範囲:0.8V ≤ VOUT ≤ 60V
  • キャッチ/クランプ/ブートストラップ・ダイオード不要
  • 内蔵のスマート・ブートストラップ・スイッチにより、ハイサイド・ドライバ用電源の過充電を防止
  • ほぼゼロになるよう内部で最適化されたスマート・デッド・タイム、または抵抗により調整可能なデッド・タイム
  • ゲート・ドライバの分割出力により、ドライバ強度設定のオン/オフが調整可能
  • 調整可能で正確なドライバ電圧とUVLO
  • 低IQ:5μA(48VINから5VOUT、Ch 1がオンのとき)
  • 設定可能な周波数(100kHz~3MHz)
  • 同期可能周波数(100kHz~3MHz)
  • 周波数スペクトラム拡散変調
  • 40ピン(6mm × 6mm)、サイド・ウェッタブル、QFNパッケージ
製品概要
show more Icon

高性能のデュアル降圧DC/DCスイッチング・レギュレータ・コントローラLTC7890は、あらゆるNチャンネル同期窒化ガリウム(GaN)電界効果トランジスタ(FET)のパワー段を入力電圧から最大100Vまで駆動できます。LTC7890により、GaN FET使用時に直面していた従来の課題の多くが解決されます。LTC7890を使用すると、シリコン金属酸化膜半導体電界効果トランジスタ(MOSFET)ソリューションと比べてアプリケーション設計が簡素化すると同時に、保護ダイオードやその他の追加の外付け部品が不要になります。

内蔵のスマート・ブートストラップ・スイッチにより、デッド・タイム中にBOOSTxピンからSWxピンへのハイサイド・ドライバ電源への過充電を防止して、トップGaN FETのゲートを保護できます。LTC7890では、両方のスイッチング・エッジでゲート・ドライバのタイミングを内部的に最適化しており、ほぼゼロのスマート・デッド・タイムを実現しています。そのため、効率が大幅に向上し、入力電圧が大きい場合でも高周波数動作が可能になります。または、外部抵抗を使用してデッド・タイムを調整し、マージンを確保したり、アプリケーションに適合させたりできます。

性能の最適化や、様々なGaN FETまたはロジック・レベルのMOSFETの使用にあたって、LTC7890のゲート駆動電圧は4V~5.5Vの間で正確に調節できます。

アプリケーション

  • 産業用電源システム
  • 防衛アビオニクスおよび医療システム
  • 電気通信用電源システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.37

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC7890RUJM#PBF
  • HTML
  • HTML
LTC7890RUJM#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

EVAL-LTC7890-AZ

EPC GaN FETを搭載した高周波デュアル出力降圧電源

zoom

EVAL-LTC7890-AZ

EPC GaN FETを搭載した高周波デュアル出力降圧電源

EPC GaN FETを搭載した高周波デュアル出力降圧電源

製品の詳細

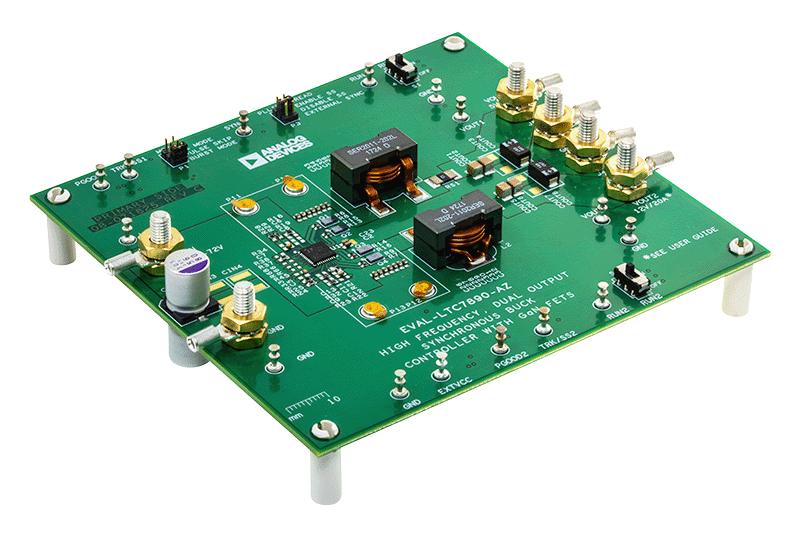

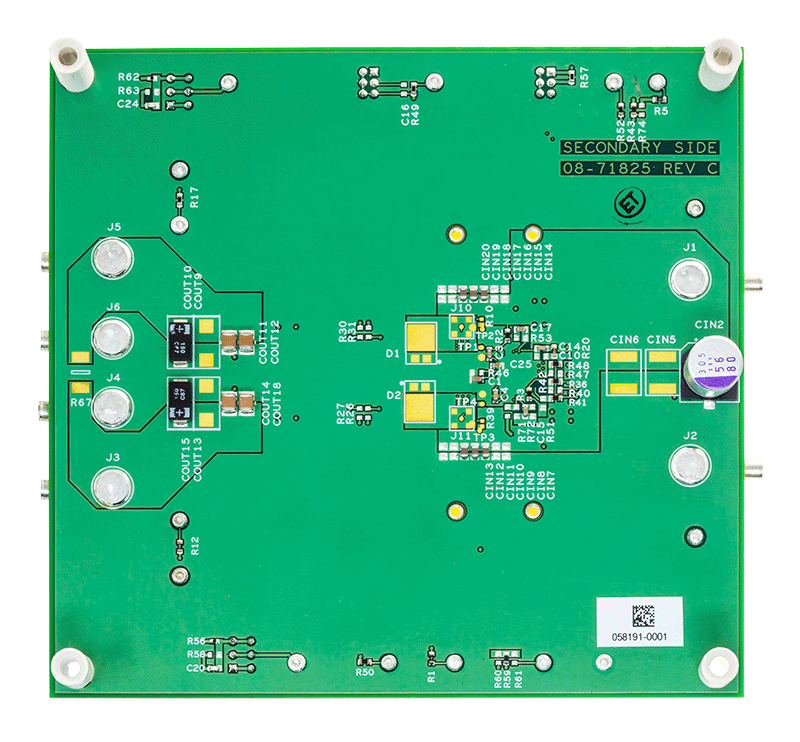

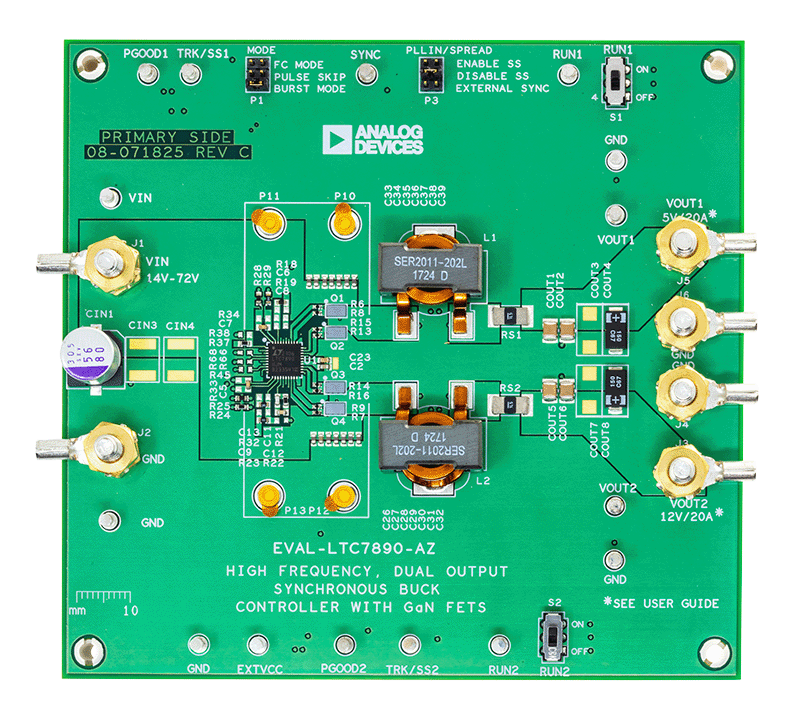

評価用回路EVAL-LTC7890-AZは、すべてのNチャンネル窒化ガリウム(GaN)電界効果トランジスタ(FET)を駆動するデュアル出力の同期整流式降圧コンバータです。EVAL-LTC7890-AZ評価用ボードは、EPCのEPC2218 100V FETを備えています。

EVAL-LTC7890-AZは、LTC®7890(低静止電流、高周波(固定周波数は100kHz~3MHzの範囲で設定可能)のデュアル降圧DC/DC同期整流式コントローラ)を搭載しています。このコントローラは、GaN FETに対応した専用ドライバ機能を備え、6mm × 6mmの小型QFNパッケージを採用しています。

EVAL-LTC7890-AZが動作する入力電圧範囲は14V~72Vですが、LTC7890は100Vまで動作可能です。EVAL-LTC7890-AZ評価用回路は、2つの出力を生成します。それぞれ5Vと12Vで、最大出力は20Aです。EVAL-LTC7890-AZは電流検出用のセンス抵抗で構成されています。モード・セレクタによって、軽負荷時のEVAL-LTC7890-AZの動作を強制連続モード、パルススキッピング・モード、またはBurst Mode®(バースト・モード)から選択できます。EXTVCCピンを備えているLTC7890は、スイッチング・レギュレータの出力の他、利用可能な電力源から電力を供給できるため、消費電力の低減や効率性向上を実現できます。LTC7890の動作およびアプリケーションの詳細は、この部品のデータシートに記載されています。

この評価用回路の室温における性能は、性能一覧表でご覧いただけます。この評価用回路は、2相単一出力を含む様々なアプリケーションに合わせて容易に変更できます。LTC7890は、40ピン(6mm × 6mm)のサイド・ウェッタブルQFNパッケージを採用しています。この評価用回路EVAL-LTC7890-AZのユーザ・ガイドと併せて、LTC7890のデータシートも参照してください。

reference details image

DC2938A

LTC7890 | GaN FETを使用した高周波、デュアル出力、同期整流式降圧コンバータ

zoom

DC2938A

LTC7890 | GaN FETを使用した高周波、デュアル出力、同期整流式降圧コンバータ

LTC7890 | GaN FETを使用した高周波、デュアル出力、同期整流式降圧コンバータ

製品の詳細

デモ回路2938Aは、デュアル出力の非絶縁型同期整流式降圧コンバータで、すべてのNチャンネル窒化ガリウム(GaN)FET電力段を駆動できます。DC2938Aは、低静止電流、高周波(固定周波数は100kHz~3MHzの範囲で設定可能)のデュアル降圧DC/DC同期整流式コントローラLTC®7890を搭載しています。このコントローラは、GaN FETに対応した専用ドライバ機能を備え、6mm × 6mmの小型QFNパッケージに収容されています。

DC2938Aが動作する入力電圧範囲は30V~72Vですが、LTC7890は100Vまで動作可能です。DC2938Aデモ用ボードは、2つの出力を生成します。それぞれ5Vと12Vで、最大出力は20Aです。DC2938Aは電流検出用の検出抵抗で構成されています。モード・セレクタによって、軽負荷時のDC2938Aの動作を強制連続モード、パルススキッピング・モード、またはBurst Mode®(バースト・モード)から選択できます。DTCAとDTCBのセレクタによってデッド・タイムを簡単に調整し、効率を高めたり、アプリケーションをカスタマイズしたりすることができます。DRVSETとDRVUVのセレクタでは、4V~5.5Vの範囲で駆動電圧を選択して性能を最適化できます。

EXTVCCピンを備えているLTC7890は、スイッチング・レギュレータの出力の他、利用可能な電力源から電力を供給できるため、消費電力の低減や効率性向上を実現できます。このデバイスの動作およびアプリケーションの詳細については、LTC7890のデータシートを参照してください。

reference details image

EVAL-LTC7890-BZ

High Frequency, Dual Output, Step-Down Supply with Si FETs

zoom

EVAL-LTC7890-BZ

High Frequency, Dual Output, Step-Down Supply with Si FETs

High Frequency, Dual Output, Step-Down Supply with Si FETs

製品の詳細

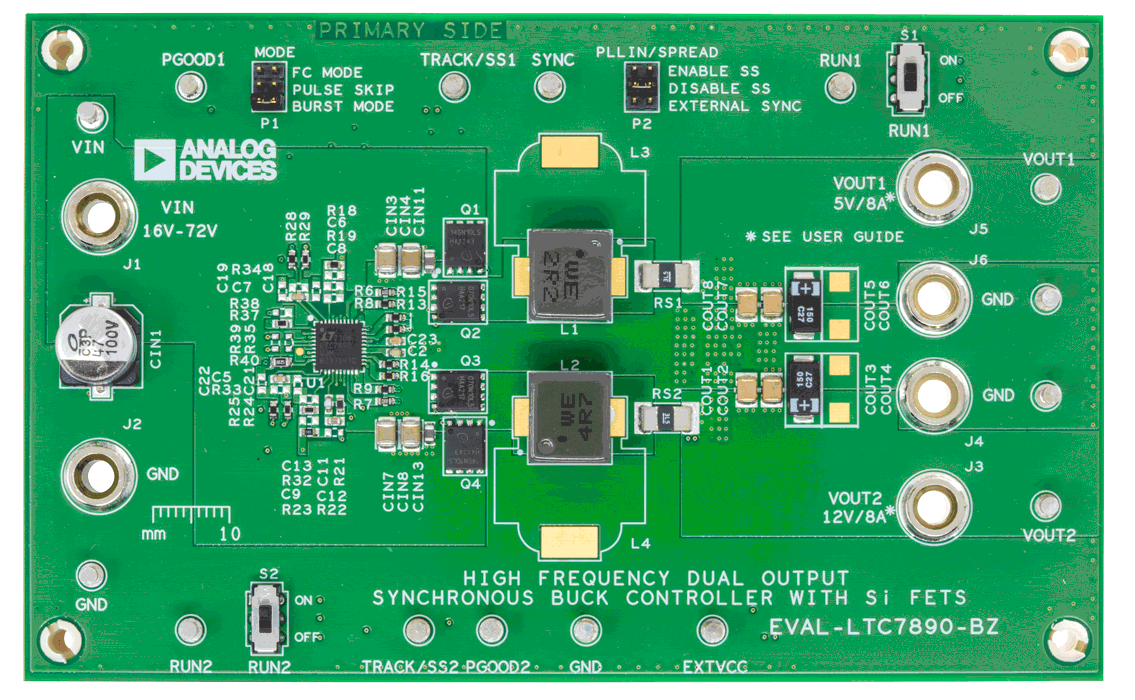

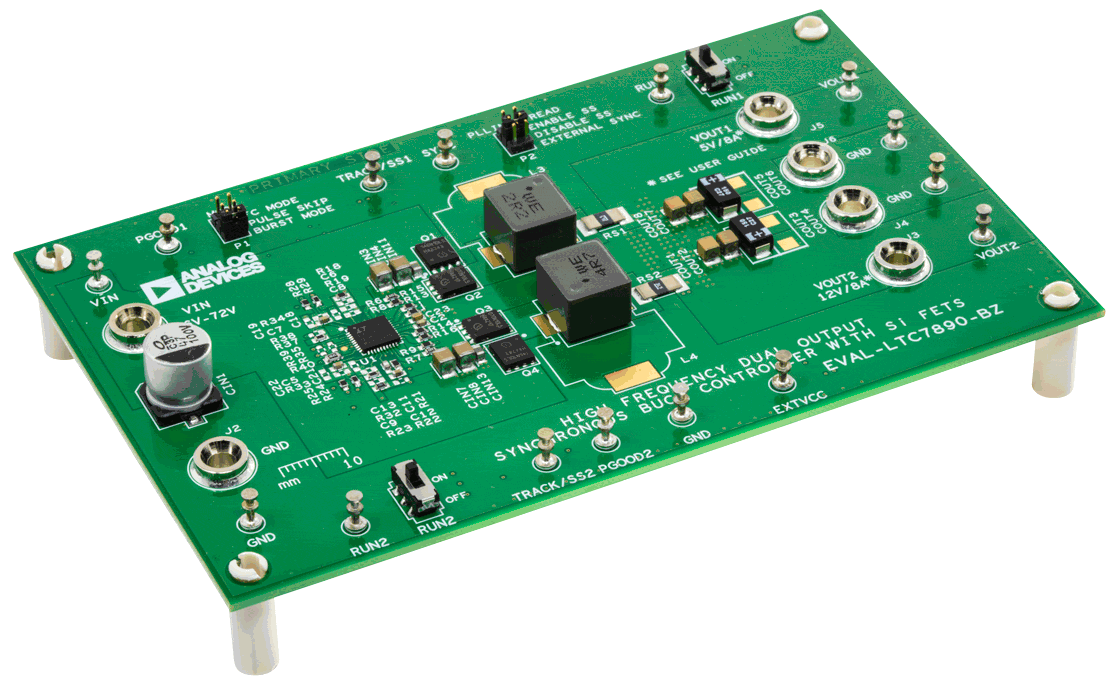

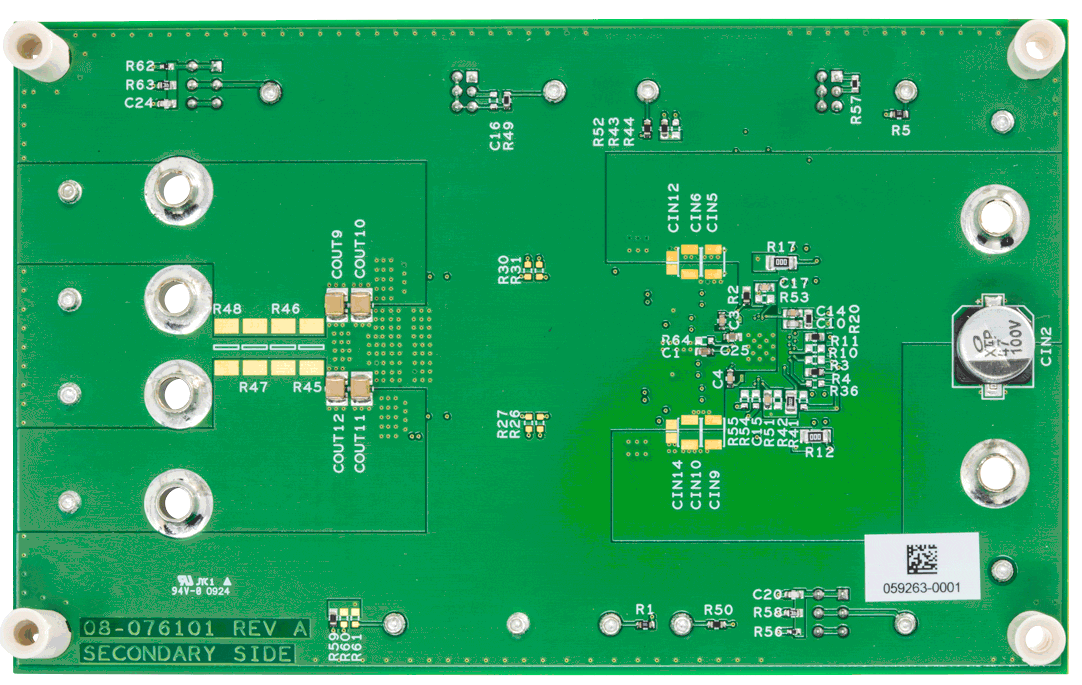

Evaluation circuit EVAL-LTC7890-BZ is a dual output synchronous step-down converter that drives N-channel silicon (Si) field effect transistors (FETs). The EVAL-LTC7890-BZ evaluation board features 100V logic-level Si FETs.

EVAL-LTC7890-BZ features the LTC®7890: a low quiescent current, high frequency (programmable fixed frequency from 100kHz up to 3MHz), dual step-down DC/DC synchronous controller, with a dedicated driver feature for GaN FETs, which can also be used to drive logic-level silicon FETs. To evaluate the LTC7890 with GaN FETs, refer to the EVAL-LTC7890-AZ evaluation board, which does 12VOUT at 20A and 5VOUT at 20A.

The EVAL-LTC7890-BZ operates over an input voltage range from 16V to 72V, while the LTC7890 can operate up to 100V. The EVAL-LTC7890-BZ evaluation circuit produces two outputs: 5V and 12V, with up to 10A on each output. EVAL-LTC7890-BZ is configured with sense resistors for current sensing. A mode selector allows the EVAL-LTC7890-BZ to operate in forced continuous operation, pulse-skipping or Burst Mode® operation during light loads. The EXTVCC pin permits the LTC7890 to be powered from the output of the switching regulator or other available source, reducing power dissipation, and improving efficiency. Refer to the LTC7890 data sheet for a complete description of the part operation and application information.

The performance summary table summarizes the performance of the evaluation circuit at room temperature. The evaluation circuit can be easily modified for different applications, including 2-phase single output. The LTC7890 is housed in a 40-lead (6mm × 6mm), side wettable, QFN package. Refer to the data sheet in conjunction with this EVAL-LTC7890-BZ evaluation circuit user guide.

Design files for this circuit board are available at www.analog.com.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
