製品概要

機能と利点

  • 12の独立したPSEチャネル
  • IEEE 802.3at タイプ1およびタイプ2に準拠
  • 電気的絶縁を実現するチップセット
    • BOM(部品表)コストを削減
    • 最多6個の高速オプトカプラが不要
    • 絶縁型3.3V電源が不要
  • 低消費電力
    • センス抵抗:0.25Ω/チャネル
  • 信頼性の高い4ポイントPD検出
    • 2ポイントの強制電圧
    • 2ポイントの強制電流
  • VEEおよびVPORTのモニタリング
  • IPORTの移動平均化時間:1秒
  • 2ベアおよび4ペアの出力電力をサポート
  • 1MHzのI2C互換シリアル制御インタフェース
  • 3つの電力グレード
    • Aグレード - LTPoE++ :38.7W~90W
    • Bグレード - PoE+ :25.5W
    • Cグレード - PoE :13W
  • 52ピン 7mm×8mm (LTC4270) および 24ピン 4mm×4mm (LTC4271) QFN パッケージ

製品概要

LTC4270/LTC4271チップセットは、IEEE 802.3atタイプ1およびタイプ2(高電力)準拠のPower over Ethernet(PoE)システム向けに設計された12ポートPower Sourcing Equipment(PSE:給電装置)コントローラです。高価なオプトカプラと複雑な絶縁型3.3V電源に代わり、トランスで絶縁された通信プロトコルを使用しているため、BOMコストが大幅に削減されます。LTC4270/LTC4271チップセットは、低RDS(ON)の外付けMOSFETおよび0.25Ωの検出抵抗を使用することにより、業界最小の熱損失を実現しています。

高度なパワーマネージメント機能として、ポートごとの12ビットの電流モニタリングADC、DACでプログラム可能な電流制限、多用途に使える予め選択されたポートの高速シャットダウン機能を備えています。高度なパワーマネージメント・ホスト・ソフトウェアの無料ライセンスを提供中です。PDの検出は、独自のデュアルモード4ポイント検出メカニズムを使用して行われ、PDの検出誤りを最大限防止できます。ミッドスパンPSEは、2イベント分類と2秒のバックオフ・タイマでサポートされています。LTC4270/LTC4271は最大1MHzまで動作可能なI2Cシリアル・インタフェースを内蔵しています。

LTC4270/LTC4271には複数の電力グレードがあり、最大90Wの電力をPDに供給できます。


アプリケーション

  • PoE PSE スイッチ/ルータ
  • PoE PSE ミッドスパン

ソフトウェア・プログラミング・ドキュメントをご希望の方は、ソフトウェア・リクエスト・フォームにご記入ください。

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

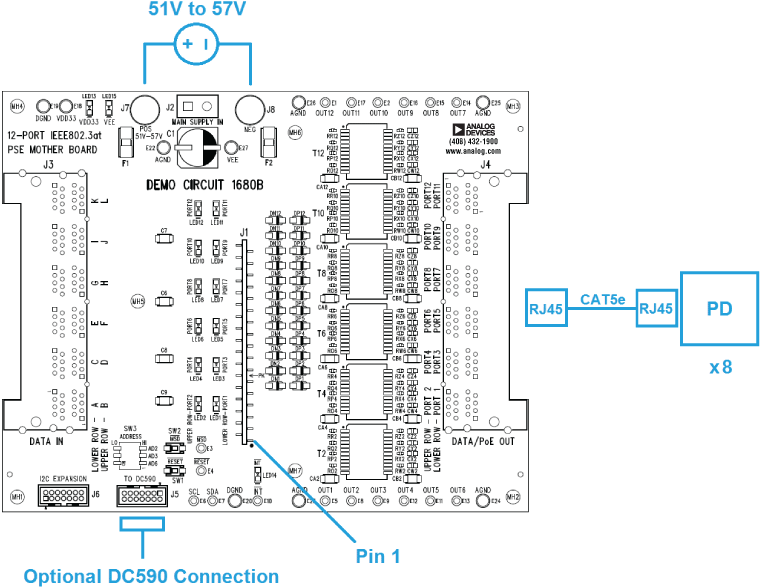

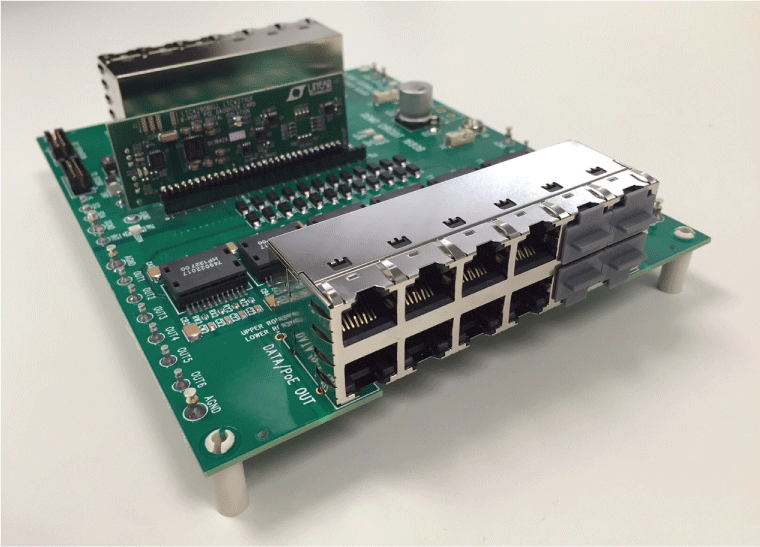

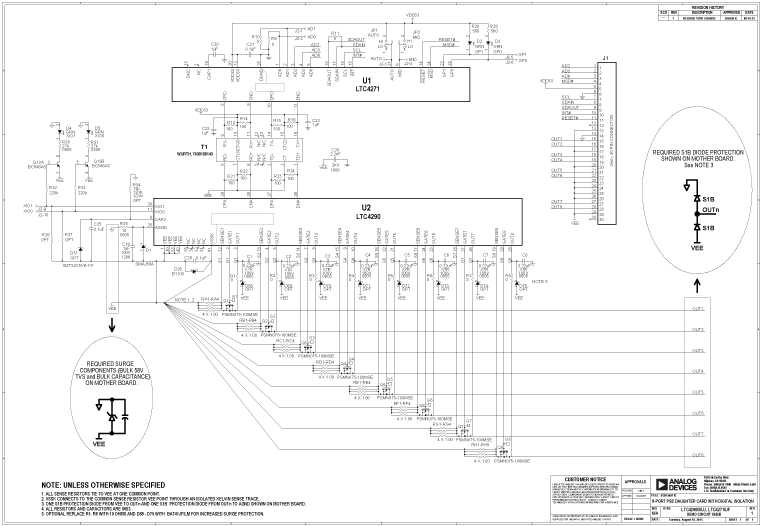

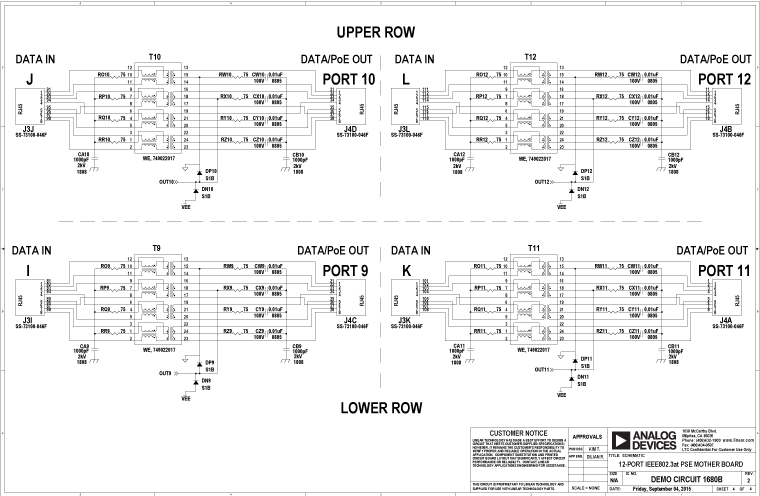

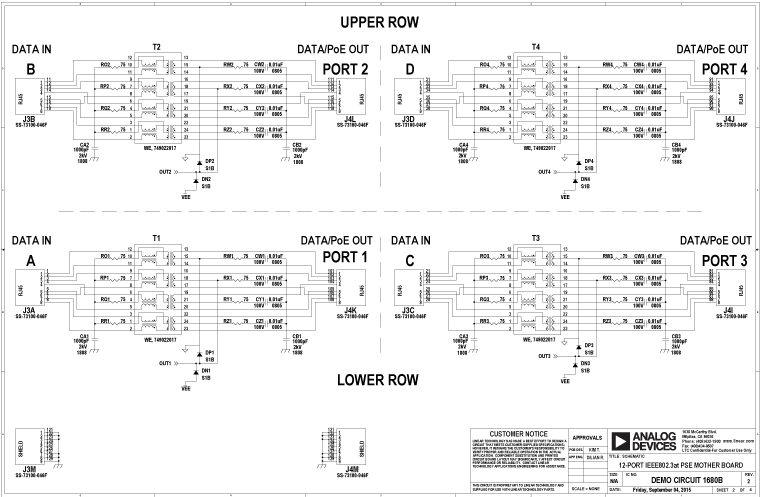

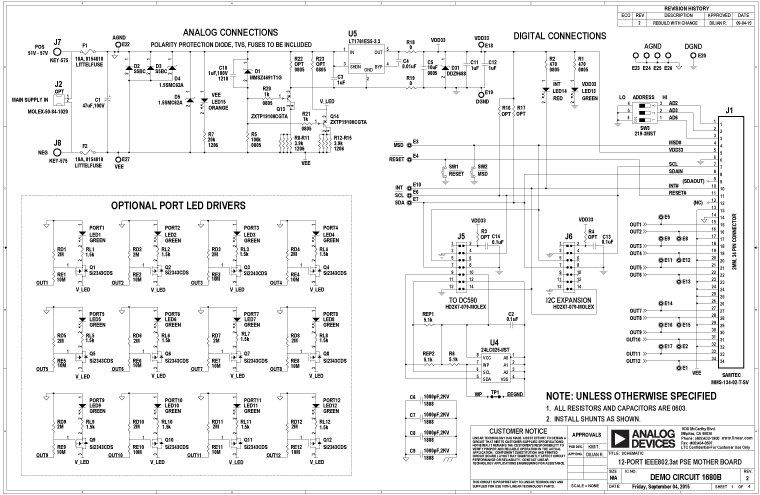

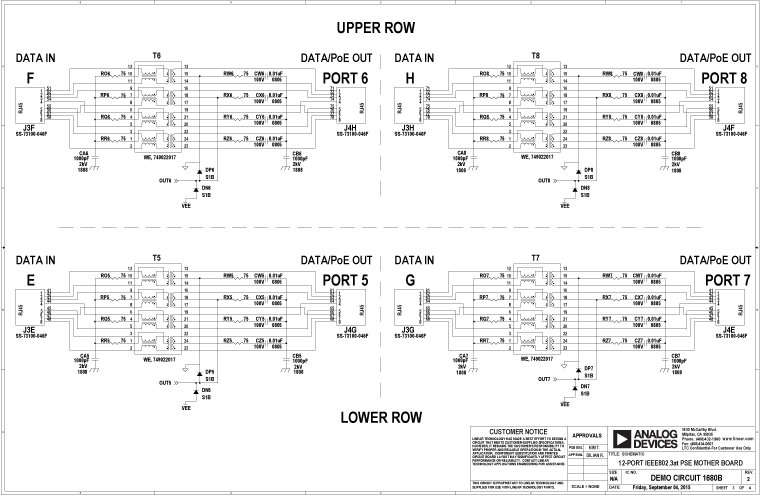

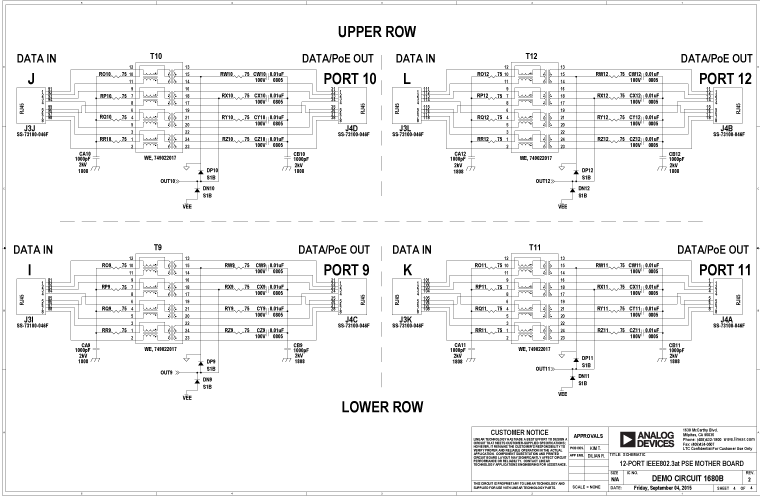

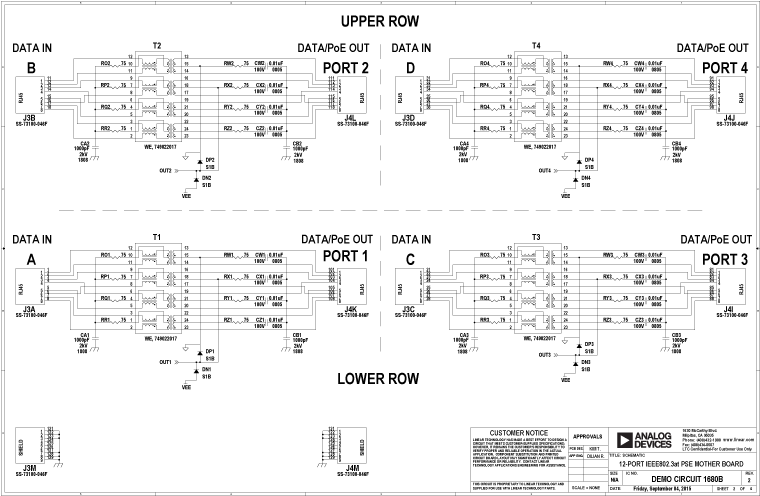

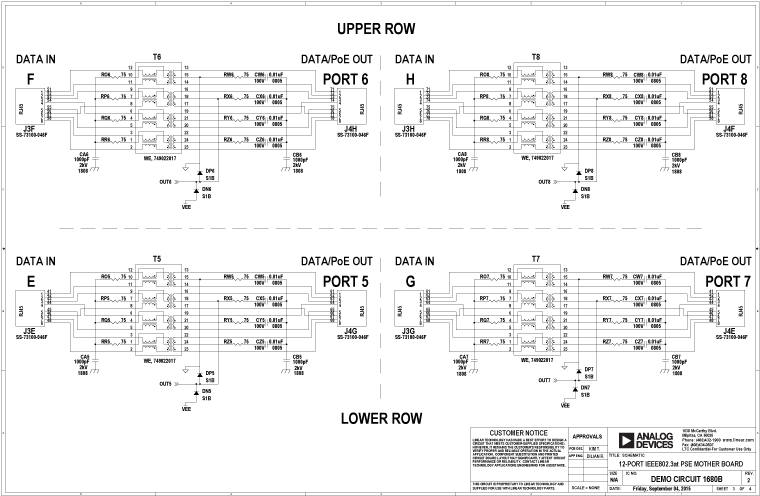

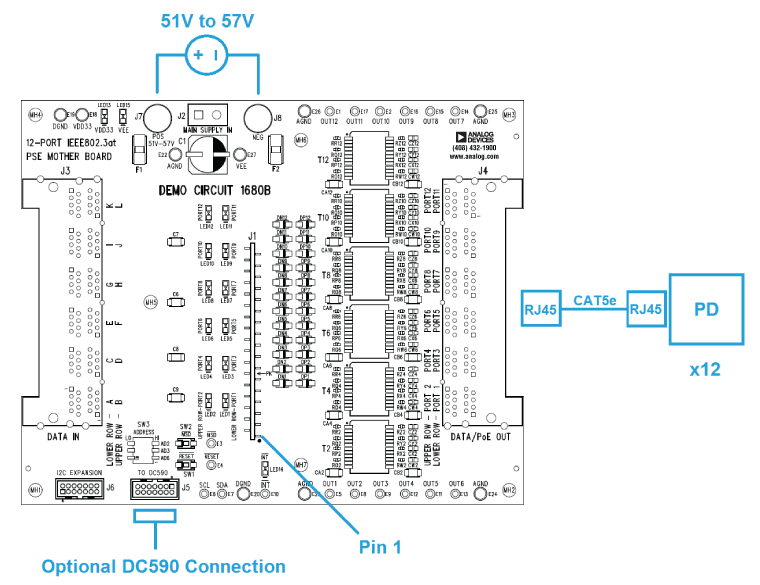

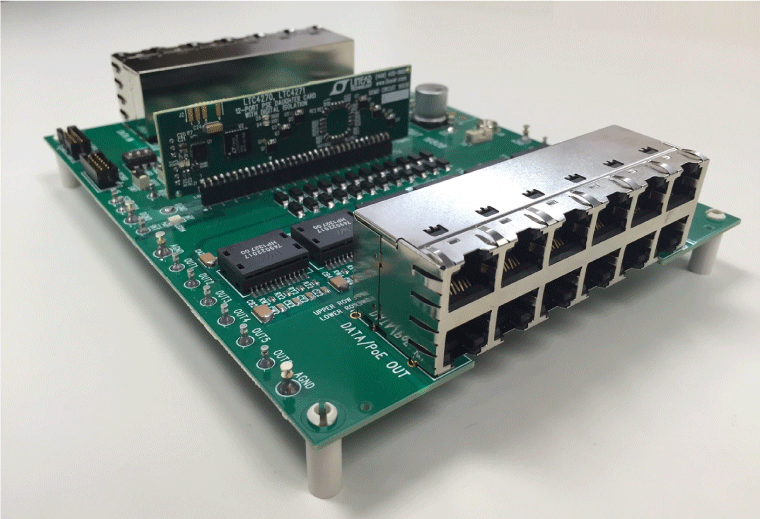

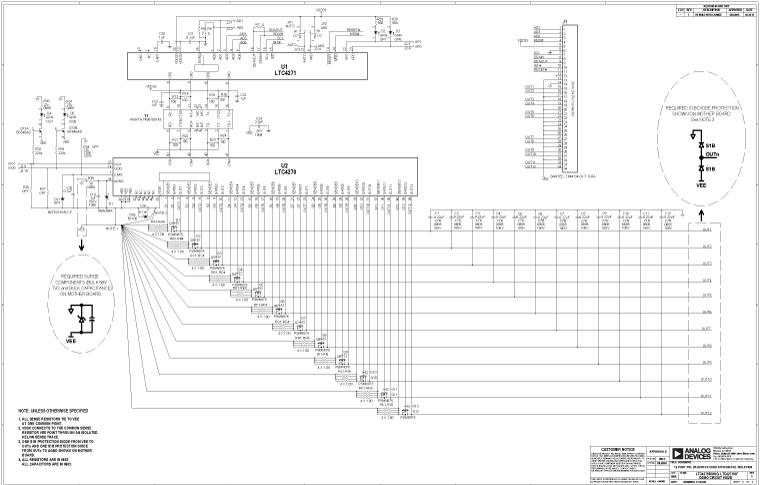

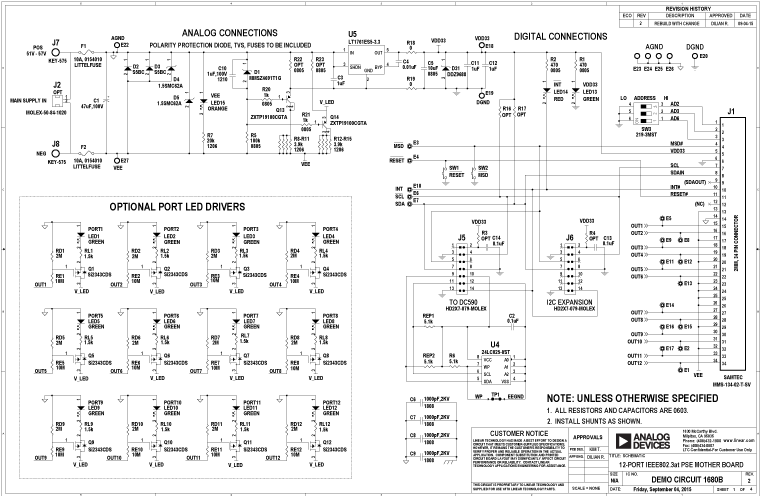

評価キット (3)
