LTC4270

12ポート PoE/PoE+/LTPoE++ PSE アナログ・コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$10.67
特長
  • 12の独立したPSEチャネル
  • IEEE 802.3at タイプ1およびタイプ2に準拠
  • 電気的絶縁を実現するチップセット
    • BOM(部品表)コストを削減
    • 最多6個の高速オプトカプラが不要
    • 絶縁型3.3V電源が不要
  • 低消費電力
    • センス抵抗:0.25Ω/チャネル
  • 信頼性の高い4ポイントPD検出
    • 2ポイントの強制電圧
    • 2ポイントの強制電流
  • VEEおよびVPORTのモニタリング
  • 1秒のポート電流の移動平均化
  • 2ベアおよび4ペアの出力電力をサポート
  • 1MHzのI2C互換シリアル制御インタフェース
  • 3つの電力グレード
    • Aグレード - LTPoE++:38.7W~90W
    • Bグレード - PoE+ :25.5W
    • Cグレード - PoE :13W
  • 52ピン 7mm×8mm (LTC4270) および 24ピン 4mm×4mm (LTC4271) QFN パッケージ
製品概要
show more Icon

LTC4270/LTC4271チップセットは、IEEE 802.3atタイプ1およびタイプ2(高電力)準拠のPower over Ethernet(PoE)システム向けに設計された12ポートPower Sourcing Equipment(PSE:給電装置)コントローラです。高価なオプトカプラと複雑な絶縁型3.3V電源に代わり、トランスで絶縁された通信プロトコルを使用しているため、BOMコストが大幅に削減されます。LTC4270/LTC4271 チップセットは、RDS(ON)の小さいMOSFETと0.25Ωのセンス抵抗を外付けすることで、熱損失を業界最小に抑えています。

高度なパワーマネージメント機能として、ポートごとの12ビットの電流モニタリングADC、DACでプログラム可能な電流制限、多用途に使える予め選択されたポートの高速シャットダウン機能を備えています。高度なパワーマネージメント・ホスト・ソフトウェアの無料ライセンスを提供中です。PDの検出は、独自のデュアルモード4ポイント検出メカニズムを使用して行われ、PDの検出誤りを最大限防止できます。ミッドスパンPSEは、2イベント分類と2秒のバックオフ・タイマでサポートされています。LTC4270/LTC4271は最大1MHzまで動作可能なI2Cシリアル・インタフェースを内蔵しています。

LTC4270/LTC4271には複数の電力グレードがあり、最大90Wの電力をPDに供給できます。


アプリケーション

  • PoE PSE スイッチ/ルータ
  • PoE PSE ミッドスパン

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$10.67

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4270AIUKG#PBF
  • HTML
  • HTML
LTC4270AIUKG#TRPBF
  • HTML
  • HTML
LTC4270BIUKG#PBF
  • HTML
  • HTML
LTC4270BIUKG#TRPBF
  • HTML
  • HTML
LTC4270CIUKG#PBF
  • HTML
  • HTML
LTC4270CIUKG#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 29, 2022

- 22_0212

LTC4270 Datasheet Limit Change

LTC4270AIUKG#PBF

製造中

LTC4270AIUKG#TRPBF

製造中

LTC4270BIUKG#PBF

製造中

LTC4270BIUKG#TRPBF

製造中

LTC4270CIUKG#PBF

製造中

LTC4270CIUKG#TRPBF

製造中

8 24, 2021

- 21_0168

LTC4270 Bond Wire Diameter Change from 1.3mil to 0.8mil

LTC4270AIUKG#PBF

製造中

LTC4270AIUKG#TRPBF

製造中

LTC4270BIUKG#PBF

製造中

LTC4270BIUKG#TRPBF

製造中

LTC4270CIUKG#PBF

製造中

LTC4270CIUKG#TRPBF

製造中

7 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4270AIUKG#PBF

製造中

LTC4270AIUKG#TRPBF

製造中

LTC4270BIUKG#PBF

製造中

LTC4270BIUKG#TRPBF

製造中

LTC4270CIUKG#PBF

製造中

LTC4270CIUKG#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 29, 2022

- 22_0212

arrow down

LTC4270 Datasheet Limit Change

LTC4270AIUKG#PBF

製造中

LTC4270AIUKG#TRPBF

製造中

LTC4270BIUKG#PBF

製造中

LTC4270BIUKG#TRPBF

製造中

LTC4270CIUKG#PBF

製造中

LTC4270CIUKG#TRPBF

製造中

8 24, 2021

- 21_0168

arrow down

LTC4270 Bond Wire Diameter Change from 1.3mil to 0.8mil

LTC4270AIUKG#PBF

製造中

LTC4270AIUKG#TRPBF

製造中

LTC4270BIUKG#PBF

製造中

LTC4270BIUKG#TRPBF

製造中

LTC4270CIUKG#PBF

製造中

LTC4270CIUKG#TRPBF

製造中

7 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4270AIUKG#PBF

製造中

LTC4270AIUKG#TRPBF

製造中

LTC4270BIUKG#PBF

製造中

LTC4270BIUKG#TRPBF

製造中

LTC4270CIUKG#PBF

製造中

LTC4270CIUKG#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

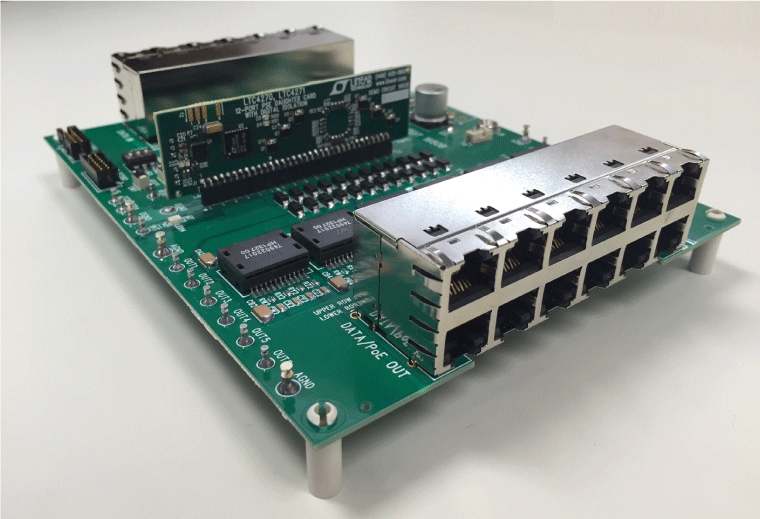

DC1840C

LTC4270B/LTC4271 Demo Board Kit | DC1680 + DC1682, 12-Port 25.5W PSE (Requires DC590)

zoom

DC1840C

LTC4270B/LTC4271 Demo Board Kit | DC1680 + DC1682, 12-Port 25.5W PSE (Requires DC590)

LTC4270B/LTC4271 Demo Board Kit | DC1680 + DC1682, 12-Port 25.5W PSE (Requires DC590)

製品の詳細

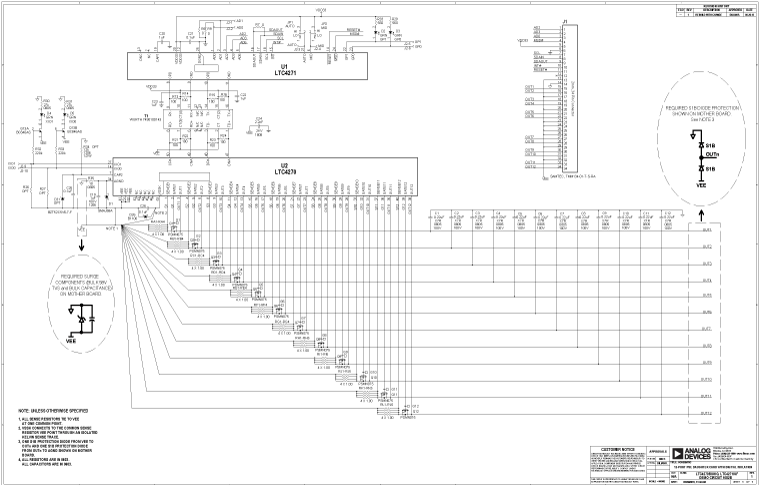

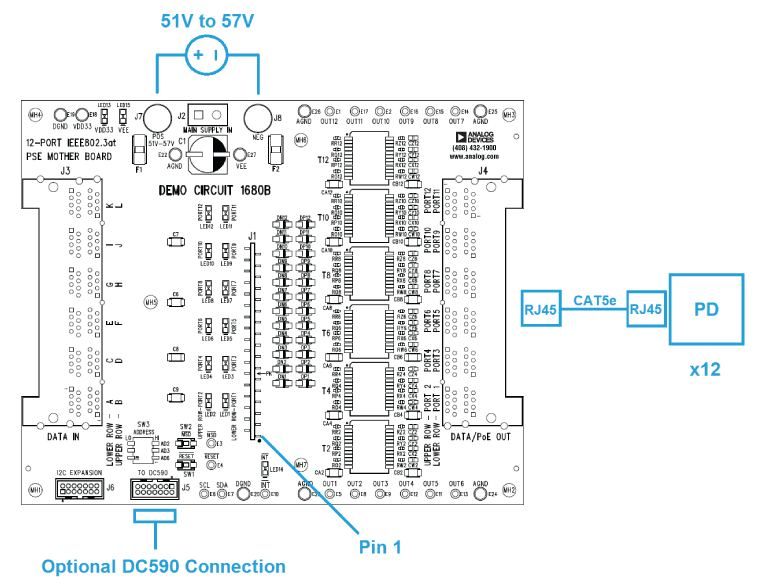

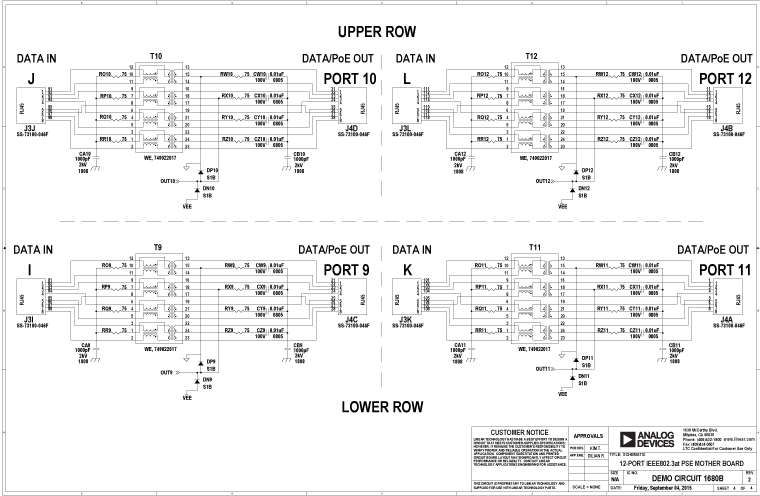

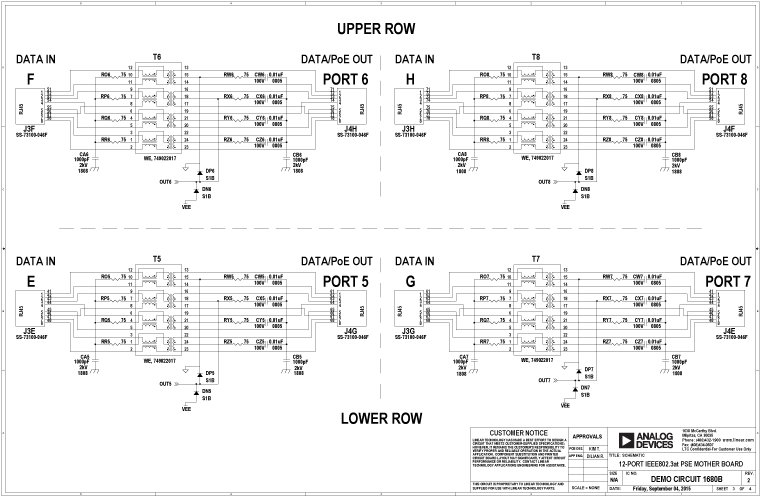

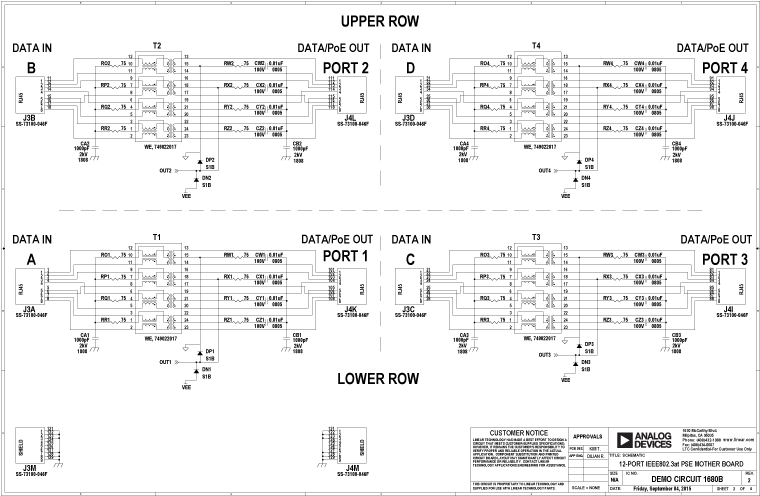

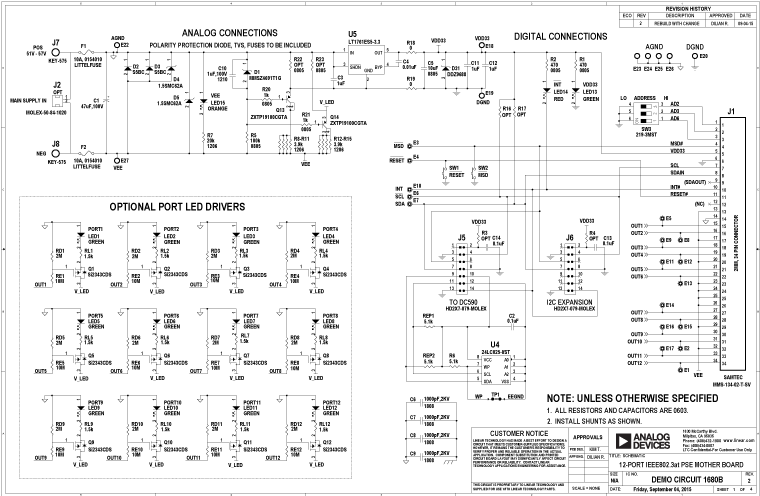

Demonstration kit DC1840C is a 12-port Ethernet Alliance certified IEEE 802.3at Type 2 power sourcing equipment (PSE) composed of a DC1682B daughter card and DC1680B mother board. The kit is used for evaluation of the LTC4270B and LTC4271 PSE chipset. Up to 12 powered devices (PDs) can be connected and powered from this system using a single power supply. A DC590 is connected to the DC1840 for I2C interfacing with QuikEval. This demonstration manual provides a Quick Start Procedure, a DC1682 overview, a DC1680 overview, schematics, and layout printouts.

ソフトウェア

pdf icon

ZIP

14.18 M

reference details image

DC590B

QuikEval対応デモ・ボード用絶縁型USBシリアル・コントローラ
