製品概要
機能と利点
- 電源間のシームレスな遷移:リチウムイオン・バッテリ、USB、6V~36Vの外部電源

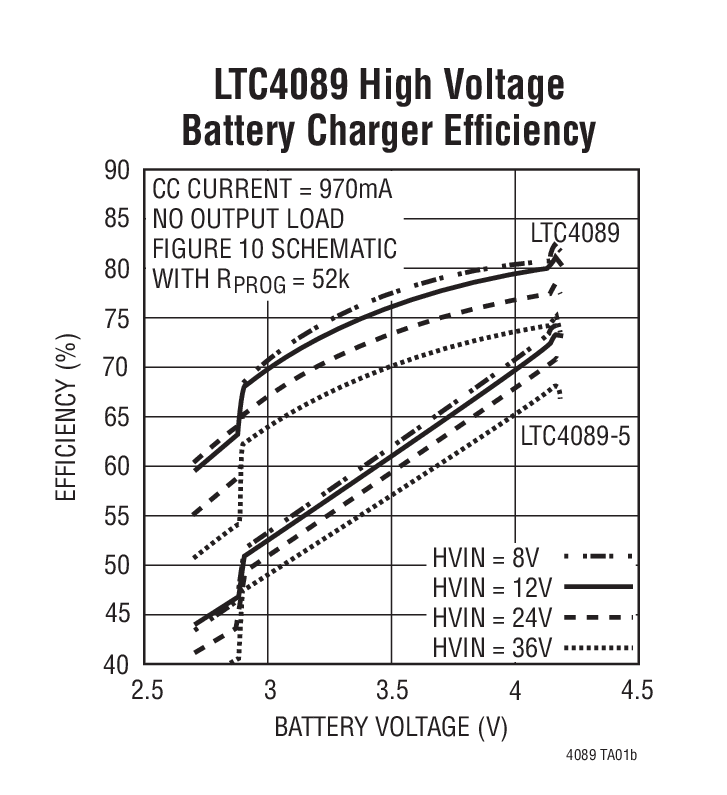

- 適応出力制御付き、6V~36V入力の高効率1.2Aチャージャ(LTC4089)
- 負荷に応じたUSB入力からの充電により、電流コンプライアンスを保証
- 内蔵の215mΩ理想ダイオードとオプションの外付け理想ダイオード・コントローラにより、外部電源/USBが接続されていない場合に低損失Power Pathを実現
- サーマル・フィードバック付きの定電流/定電圧動作により、過熱の恐れなしに最大充電レートを実現
- USB入力からの電流制限を100%または20%のいずれかに選択可能(たとえば、500mA/100mA)
- 0.8%精度のプリセット4.2V充電電圧
- C/10充電電流検出出力
- NTCサーミスタ入力により、温度規定充電用が可能

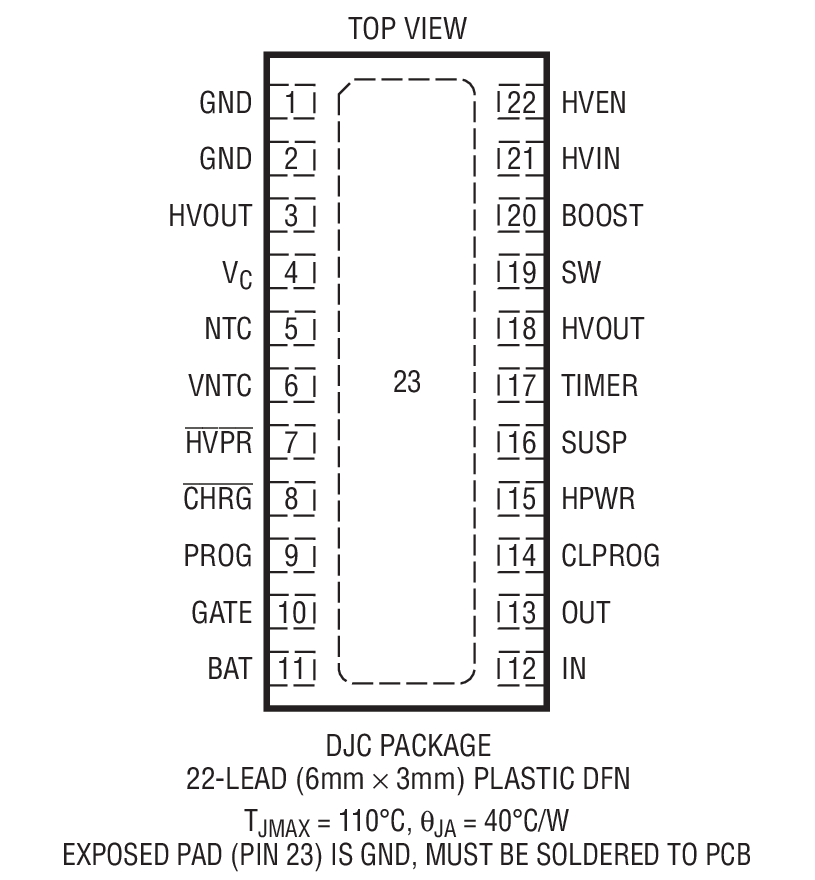

- 小型の(6mm×3mm×0.75mm)22ピンDFNパッケージ
製品概要
LTC4089/LTC4089-5は高電圧リチウムイオン・バッテリ・チャージャを備えたUSBパワー・マネージャです。これらのデバイスはUSB周辺機器の動作とバッテリ充電に使われる総電流を管理します。負荷電流と充電電流の合計がプログラムされた入力電流リミットを超えないように、バッテリ充電電流を自動的に減少させます。LTC4089/LTC4089-5は、12VのAC-DCアダプタ、FireWire、車載用電源などの高電圧電源にも適応します。
LTC4089は、高電圧入力から高効率で充電するための、バッテリ電圧をトラッキングする適応型出力を備えています。LTC4089-5は、1セルのリチウムイオン・バッテリの充電用に、高電圧入力から固定5V出力を供給します。充電電流をプログラム可能で、充電終了状態出力(CHRG)が満充電を知らせます。プログラム可能な総充電時間、充電中にバッテリ温度をモニタするのに使用するNTCサーミスタ入力、およびバッテリの自動再充電機能も備えています。
Part Number | Float Voltage | NTC Hot Threshold | Bat-Track HV Output |
LTC4089 | 4.2V | 29% Vvntc | Yes |
LTC4089-1 | 4.1V | 32.6% Vvntc | No |
LTC4089-3 | 3.95V | 32.6% Vvntc | Yes |
LTC4089-5 | 4.2V | 29% Vvntc | No |
アプリケーション
- 携帯USB機器-GPS受信機、カメラ、MP3プレーヤ、PDA
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R540 Reliability Data3/26/2018PDF23 K
-

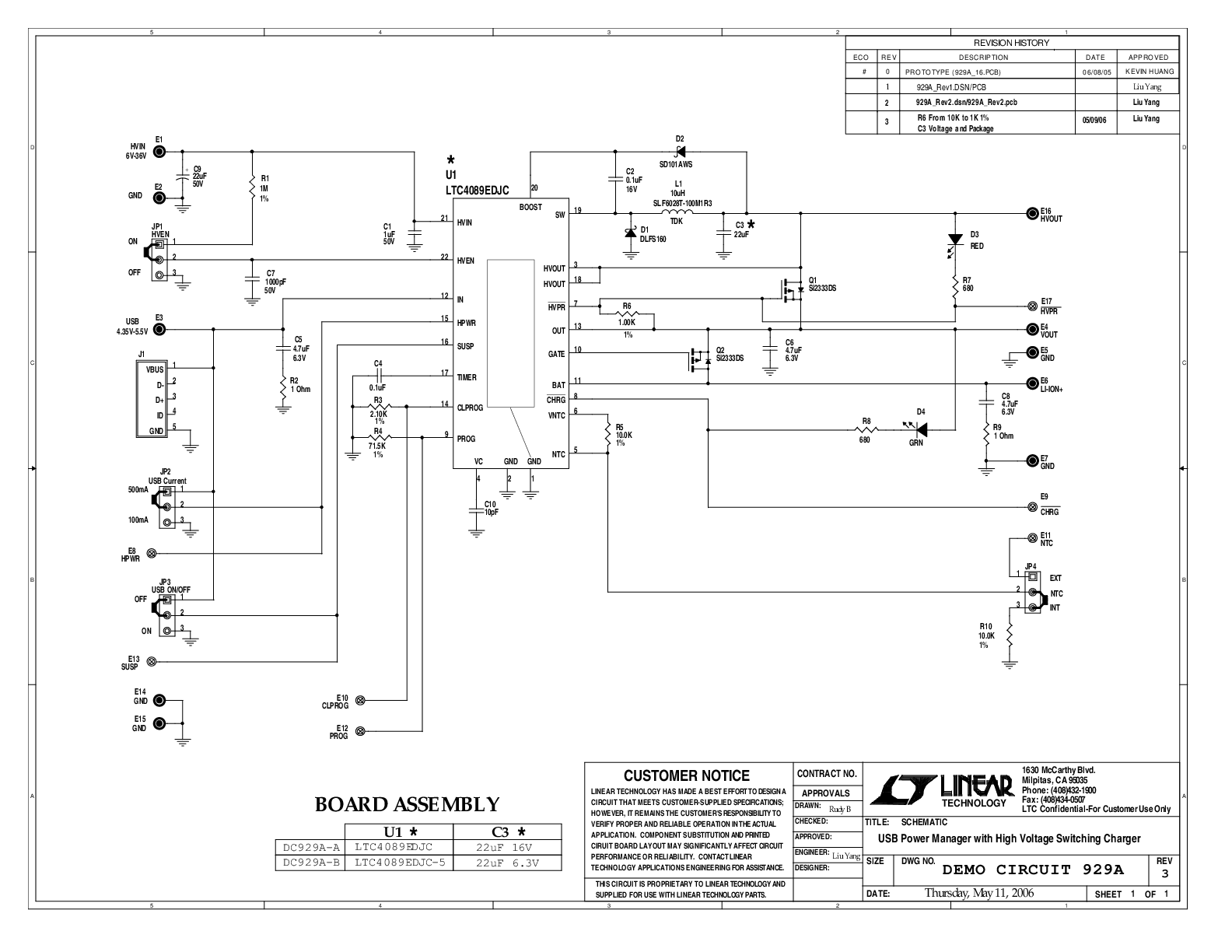

DC929A - Demo Manual9/24/2009PDF378K
-
DN395 - USBおよび6V~36Vの入力で動作する、わずか2cm2の万能リチウムイオン・バッテリ・チャージャ12/20/2006PDF216K
-
I2C Battery Gas Gauges11/17/2011PDF980K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
製品番号 | 材料宣誓書(MD) | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
---|---|---|---|---|
LTC4089EDJC#PBF | 材料宣誓書(MD) | 信頼性データ | 22-Lead DFN (6mm x 3mm w/ EP) | |
LTC4089EDJC#TRPBF | 材料宣誓書(MD) | 信頼性データ | 22-Lead DFN (6mm x 3mm w/ EP) | |
LTC4089EDJC-5#PBF | 材料宣誓書(MD) | 信頼性データ | 22-Lead DFN (6mm x 3mm w/ EP) | |
LTC4089EDJC-5#TRPBF | 材料宣誓書(MD) | 信頼性データ | 22-Lead DFN (6mm x 3mm w/ EP) | |
ウェハ・ファブリケーション・データ | R540 Reliability Data |
