LTC4089-3

新規設計に推奨

高電圧スイッチング・チャージャを備えたUSBパワー・マネージャ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 電源間の継ぎ目のない移行：リチウムイオン・バッテリ、USB、および6V～36Vの外部電源
  • 適応型出力制御を備えた6V～36V入力の高効率1.2Aチャージャ
  • 3.95Vのフロート電圧によりバッテリ寿命と高温時の安全余裕度を向上
  • USB入力からの負荷に応じた充電により電流適合性を保証
  • 215mΩの内部理想ダイオードとオプションの外部理想ダイオード・コントローラにより、外部電源/USBを接続していないときに低損失の電力経路を形成
  • 過熱の危険性なく充電速度を最大化するための熱帰還機能を備えた定電流/定電圧動作
  • USB入力の電流制限値を100%または20%（例：500mA/100mA）から選択可能
  • 精度が±0.8%の3.95Vプリセット充電電圧
  • C/10充電電流検出出力
  • 温度条件付き充電用のNTCサーミスタ入力

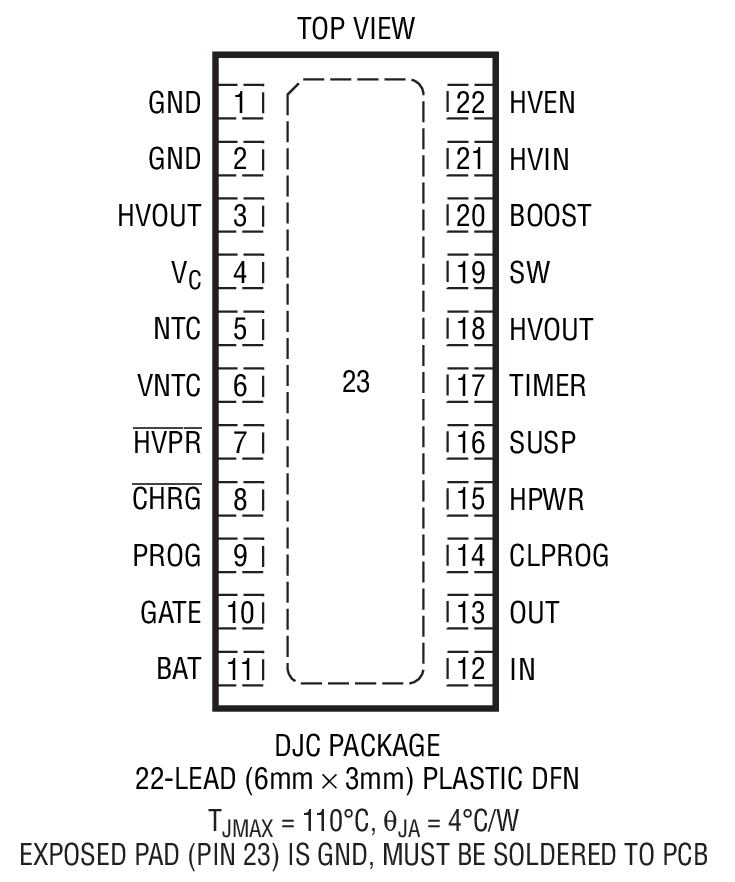

  • 小型（6mm × 3mm × 0.75mm）22ピンDFNパッケージ

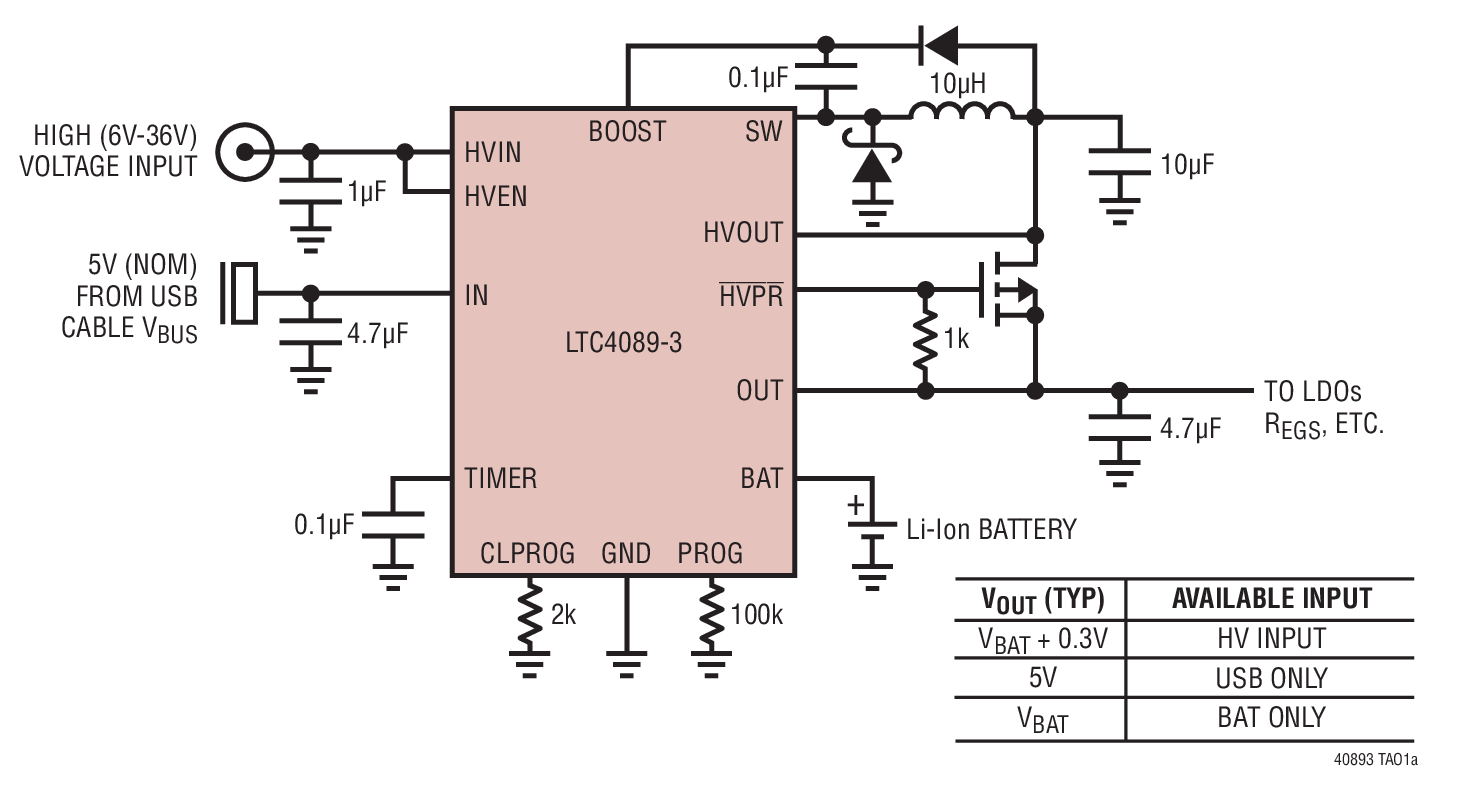

LTC4089-3は、USBパワー・マネージャと高電圧のリチウムイオン・バッテリ・チャージャを兼ね備えています。このデバイスは、USB周辺機器が動作とバッテリ充電に使用する全電流を制御します。負荷電流と充電電流の合計がプログラム済みの入力電流制限値を超えないように、バッテリ充電電流は自動的に減少します。LTC4089-3は、12VのAC/DCアダプタ、Firewire、自動車用電源などの高電圧電源にも対応しています。

LTC4089-3は、高電圧の入力から高効率で充電するために、バッテリ電圧を追跡する適応型出力を備えています。標準のLTC4089の3.95Vバージョンであるこのデバイスは、バッテリの長寿命化要件を持つアプリケーションや高温（約60℃超）動作または高温保存が必要なアプリケーションを対象としています。こうした条件では、フロート電圧を低くすることでバッテリの全寿命にわたって保持容量を増やすのと引き換えに、初期電池容量を犠牲にすることになります。充電電流はプログラム可能であり、充電完了ステータス出力（CHRG）は満充電状態を示します。その他の特長としては、プログラム可能な全充電時間、充電中のバッテリ温度をモニタするために使用するNTCサーミスタ入力、バッテリの自動再充電があります。

Part Number Float Voltage NTC Hot Threshold Bat-Track HV Output
LTC4089 4.2V 29% VVNTC あり
LTC4089-1 4.1V 32.6% VVNTC なし
LTC4089-3 3.95V 32.6% VVNTC あり
LTC4089-5 4.2V 29% VVNTC なし

アプリケーション

  • 携帯用USB機器—GPS受信機、カメラ、MP3プレーヤ、PDA
LTC4089-3
高電圧スイッチング・チャージャを備えたUSBパワー・マネージャ

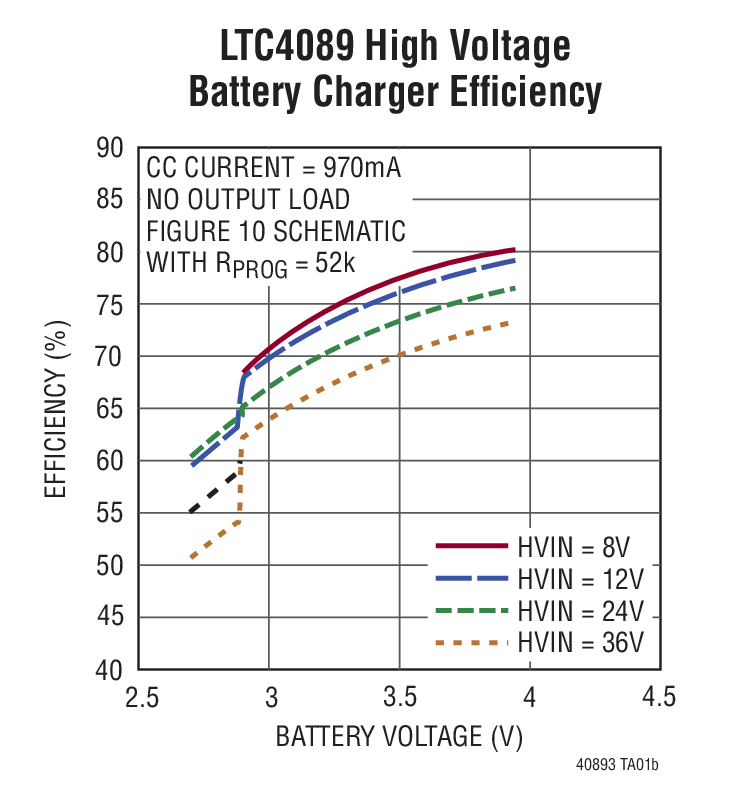

LTC4089 High Voltage Battery Charger Efficiency Product Package 1
