LTM2884

製造中

絶縁電源を備えた絶縁型USBトランシーバ

データシート (Rev. D)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • LTM2884：2500VRMS（1分間）
  • LTM2884(a)：3000VRMS（1分間）
  • LTM2884：UL Recognized File #E151738
  • LTM2884(a)：CSA Recognized File #E255632
  • USB 2.0 Full SpeedおよびLow Speed互換
  • 絶縁型DC/DCコンバータ内蔵、外部電源またはバスから電力を供給
  • バス速度の自動構成
  • 出力電力：2.5W（500mA/5V）、外部入力電源時（VCC = 8.6V～16.5V）
  • 出力電力：1W（200mA/5V）、USBバス電源時（VBUS）
  • 3.3V LDO出力電源信号リファレンス：VLO、VLO2
  • 同相トランジェント耐性が高い：30kV/μs
  • ESD：USBインタフェース・ピンで±15kV（人体モデル）
  • 15mm × 15mm × 5mmの表面実装型BGAパッケージ

LTM2884は、電気的に絶縁されたUSB 2.0互換の完全なμModule®（マイクロモジュール）トランシーバです。上流の電源により、一体化された絶縁型DC/DCコンバータを介してインタフェースの両側に電力を供給します。

LTM2884は、ホスト、ハブ、バス・スプリッタ、または周辺機器アプリケーションでの絶縁に最適です。USB 2.0 Full Speed（12Mbps）動作およびLow Speed（1.5Mbps）動作と互換性があります。速度自動選択機能により、上流のポートで組み込みのプルアップ抵抗を構成して、下流のデバイスで検出した抵抗と一致させます。

アイソレータのμModule技術により、結合インダクタおよび絶縁電源トランスを使用して、上流と下流のUSBインタフェース間の絶縁を実現します。このデバイスは、絶縁されたグランド帰路、または広い同相電圧変動幅が必要なシステムに最適です。同相トランジェントが30kV/μsを超える場合にも通信が遮断されないことが保証されています。

強化されたESD保護機能により、USBトランシーバのインタフェース・ピンは、ローカル電源に対して最大±15kV（人体モデル）のESD、絶縁障壁を介した電源に対して±15kVのESDに耐えることが可能であり、ラッチアップや損傷が発生することはありません。


アプリケーション

  • 絶縁型USBインタフェース
  • ホスト、ハブ、またはデバイスの絶縁
  • 産業用/医療用データ収集
LTM2884
絶縁電源を備えた絶縁型USBトランシーバ

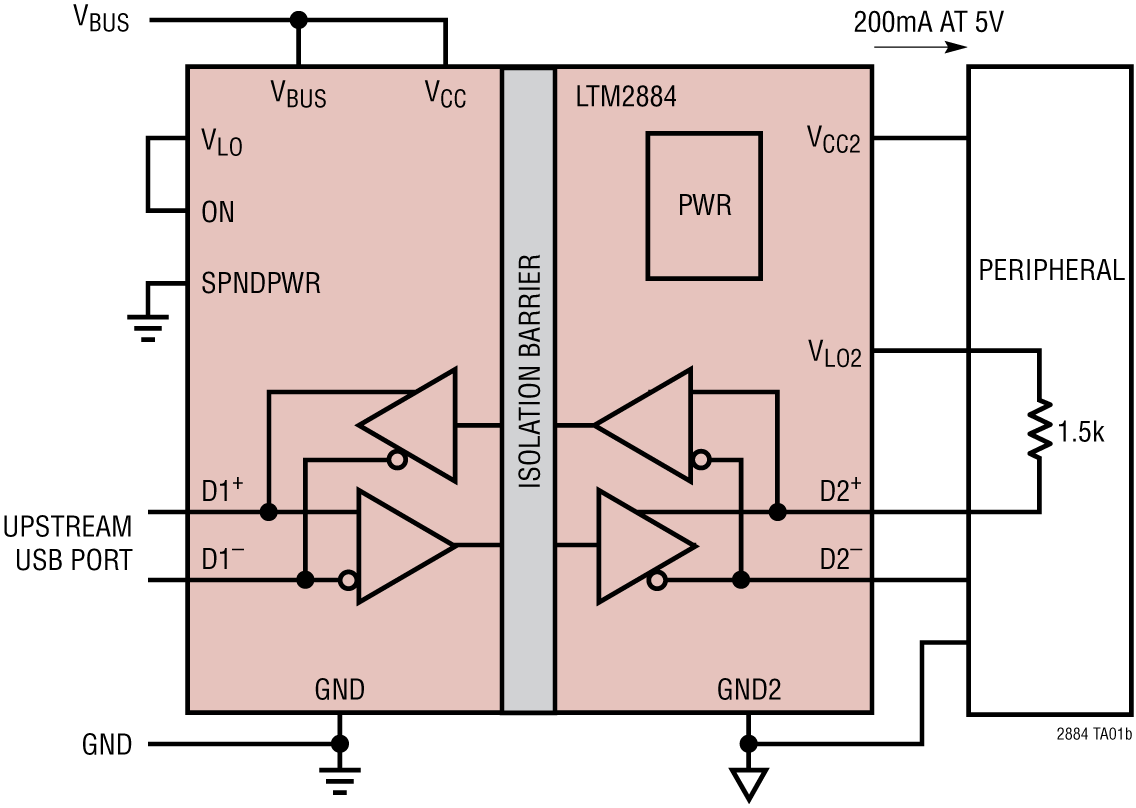

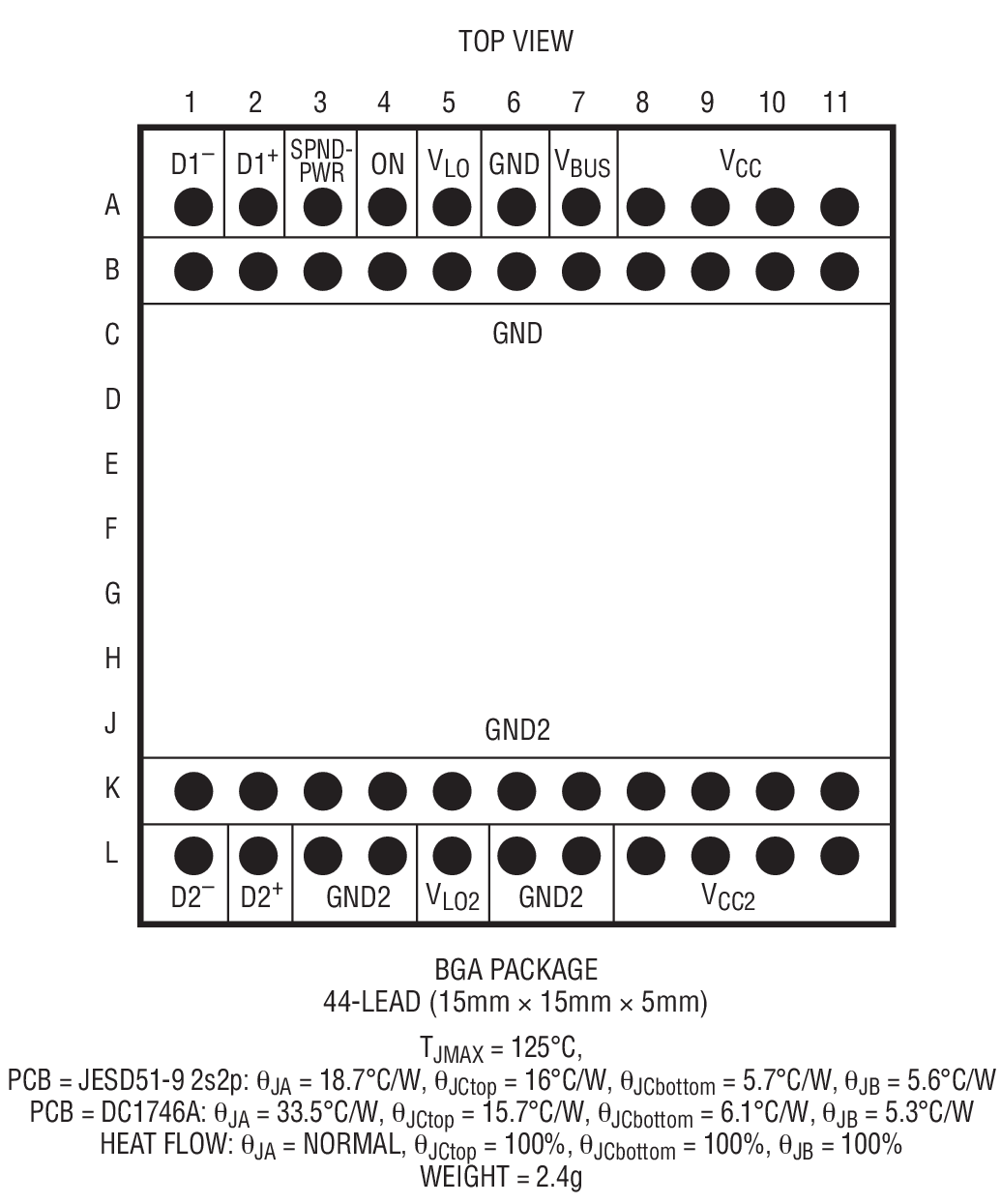

Powered 2.5W Isolated Hub Port Bus Powered 1W Isolated Peripheral Device Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

安全性および規制遵守 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ ＆ コントローラ 1
LTC4362
新規設計に推奨 1.2A過電圧/過電流保護デバイス
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC1789A

LTM2884 Demo Board | Isolated USB Transceiver with Power

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1789A is an isolated USB transceiver with isolated power featuring the LTM2884. The demo circuit features an EMI optimized circuit configuration and printed circuit board layout. All components are integrated into the μModule® isolator. The demo circuit operates from a supply on VCC and/or VBUS. The part generates an isolated output voltage on VCC2 and communicates all necessary signaling across the isolation barrier through LTC’s isolator μModule technology.

eval board
schematic 5
schematic 6
LTP2884

In-line USB Isolator

今すぐ購入 詳細を表示

製品詳細

The LTP2884 is a complete USB isolator solution, ideal for any application requiring ground isolation, protection from large common mode voltage variations, or protection from spikes and surges. Built with convenience in mind, this robust isolator brings comprehensive protection to a wide variety of applications without the need for any configuration or additional software.
DC1789A
LTM2884 Demo Board | Isolated USB Transceiver with Power
DC1789A- Demo Board DC1789A Demo Board DC1789A Demo Board DC1789A - Schematic
LTP2884
In-line USB Isolator
LTP2884 USB Isolator DC2092A - Schematic
