製品概要

機能と利点

  • 絶縁型USBトランシーバ:7500VRMS(1 分間)
  • UL-CSA規格認定取得中
  • 強化された絶縁
  • USB 2.0 Full SpeedおよびLow Speed互換
  • バス速度の自動構成
  • VBUSおよびVBUS2の動作範囲:4.4V ~36V
  • 3.3V LDO出力電源信号リファレンスVLOおよびVLO2
  • 同相トランジェント耐性:50kV/μs
  • USBインタフェース・ピンでのESD(人体モデル):±20kV
  • 最大連続使用電圧:1414VPEAK
  • 沿面距離:17.4mm
  • 22mm×6.25mmの表面実装型BGAパッケージ

製品概要

LTM2894は、電気的に絶縁されたUSB 2.0互換の完全なμModule®(マイクロモジュール)トランシーバです。

LTM2894は、ホスト、ハブ、バス・スプリッタ、または周辺機器アプリケーションでの絶縁に最適です。USB 2.0 Full Speed(12Mbps)動作およびLow Speed(1.5Mbps)動作と互換性があります。速度自動選択機能により、上流のポートで組み込みのプルップ抵抗を構成して、下流のデバイスで検出した抵抗と一致させます。

アイソレータのμModule技術により、結合インダクタを使用して、上流と下流のUSBインタフェース間で7500VRMSの絶縁および17.4mmの沿面距離を実現します。このデバイスは、絶縁されたグランド帰路、または広い同相電圧変動幅が必要なシステムに最適です。同相トランジェントが50kV/μsを超える場合にも通信が遮断されないことが保証されています。

強化されたESD保護機能により、USBトランシーバのインタフェース・ピンは、ローカル電源に対して最大±20kV(人体モデル)のESD、絶縁障壁を介した電源に対して±20kVのESDに耐えることが可能であり、ラッチアップや損傷が発生することはありません。


アプリケーション

  • 絶縁型USBインタフェース
  • ホスト、ハブ、またはデバイスの絶縁
  • 産業用/ 医療用データ収集

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

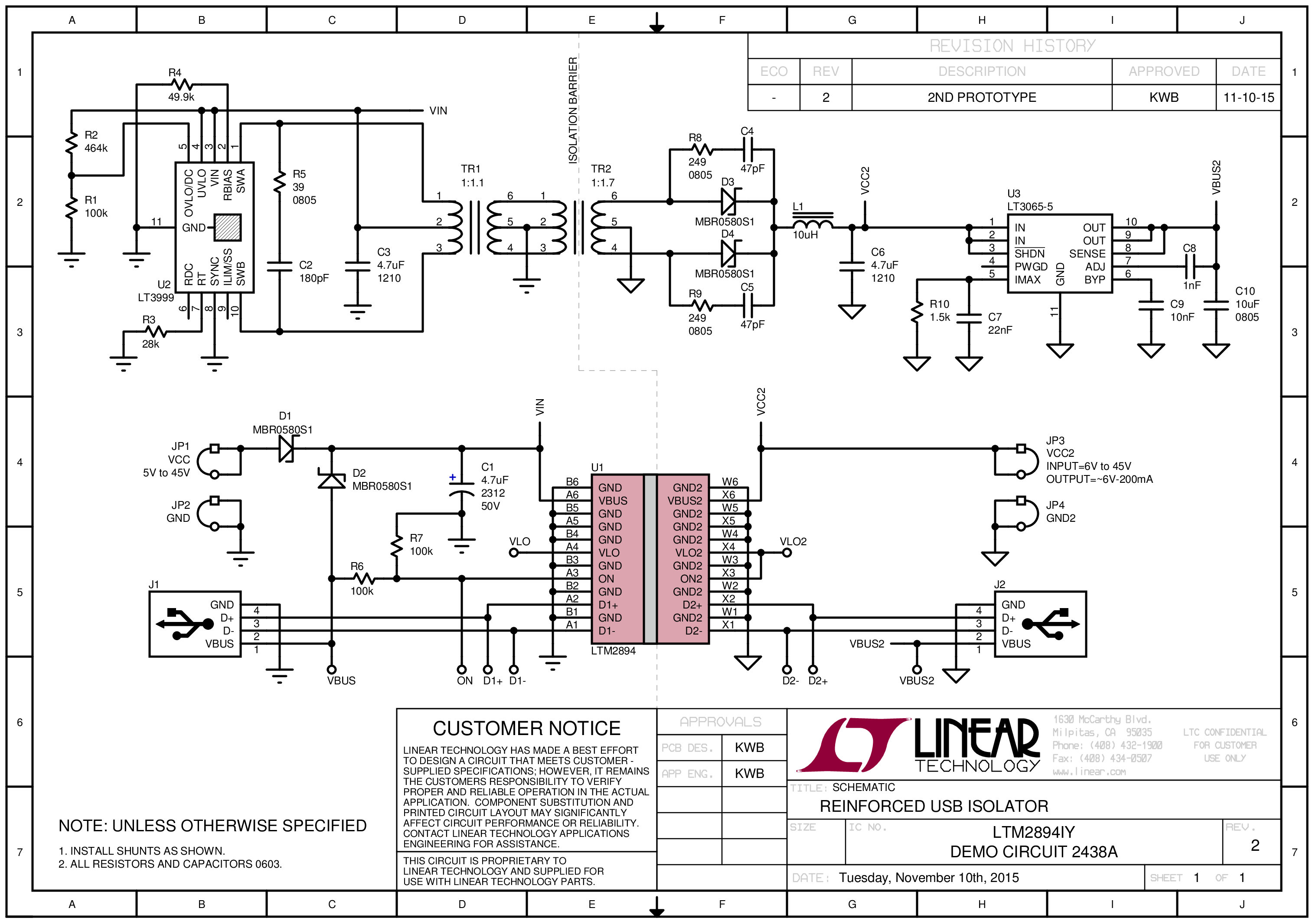

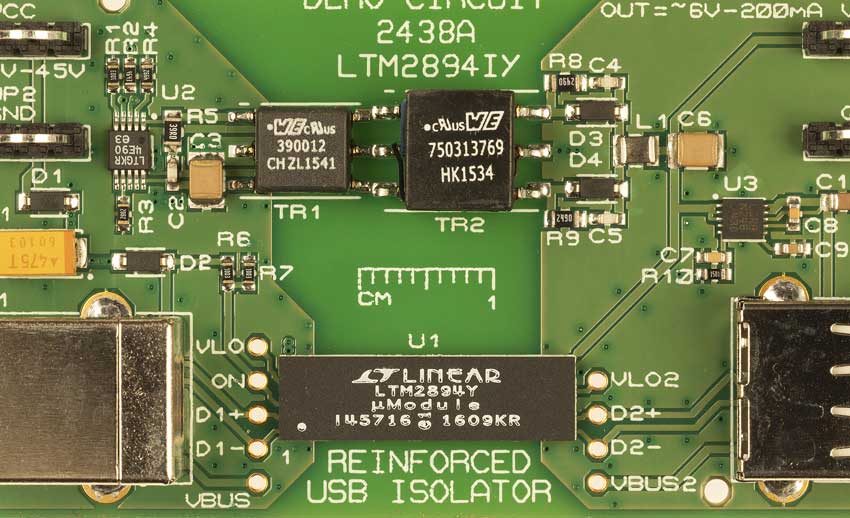

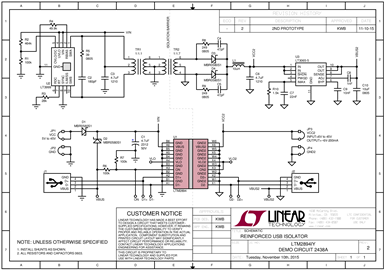

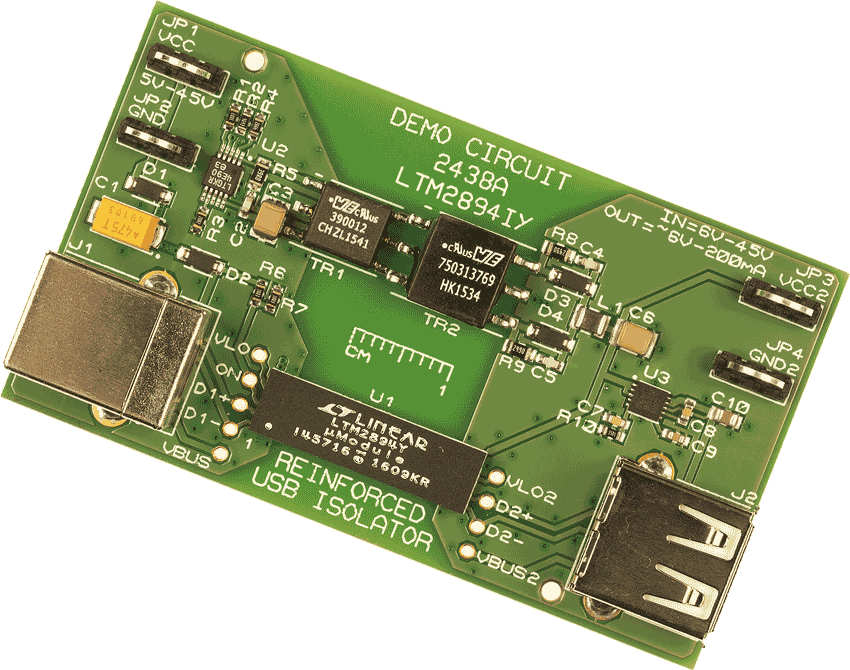

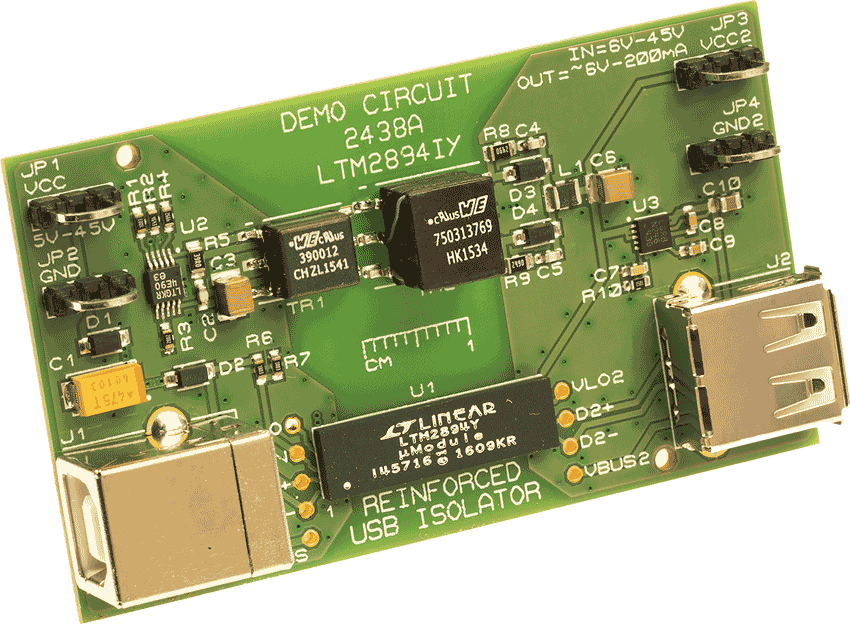

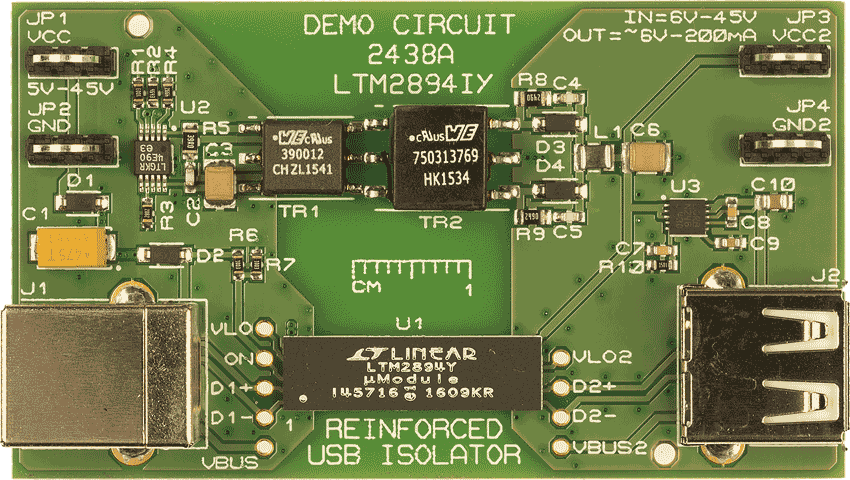

評価キット (1)
