特長
- 低消費電力
- 充電電流：最大2A
- 外付けMOSFET、センス抵抗、ブロッキングダイオードが不要
- バッテリ端子でのリモートセンス
- プログラム可能な充電終了タイマ
- ±0.5%精度のプリセット4.2Vフロート電圧
- プログラム可能な充電電流検出/終了
- 自動再充電
- サーミスタ入力により、温度規定充電が可能
- 電流制限付きACアダプタに対応可能
- 高さの低い16ピン4mm×4mm QFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC4001は、5V ACアダプタ向けの2Aリチウムイオン・バッテリ・チャージャです。このデバイスは1.5MHz同期整流式降圧コンバータ方式を採用し、充電時の消費電力を低減します。低消費電力で、MOSFETとセンス抵抗を内蔵しているので、広範囲のハンドヘルド・アプリケーションに物理的に小型チャージャを組み込むことができます。LTC4001は、完全な充電終了回路、自動再充電、±1%精度の4.2Vフロート電圧を特長としています。入力短絡回路保護機能を搭載しているので、ブロッキングダイオードが不要です。
バッテリ充電電流、充電タイムアウト、充電終了表示のパラメータは外付け部品で設定されます。この他に、短絡セル検出、温度規定充電、熱保護などを特長としています。LTC4001は高さの低い（0.75mm）16ピン（4mm×4mm）QFNパッケージで供給されます。
| Float Voltage | |
| LTC4001 | 4.2V |
| LTC4001-1 | 4.1V |
アプリケーション
- ハンドヘルド・バッテリ駆動機器
- ハンドヘルド・コンピュータ
- 充電ドックおよび据置型チャージャ
- デジタルカメラ
- スマート電話
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC4001
資料
Filters
1つが該当
-
すべて
-
デザイン・ノート
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
技術記事
-
アプリケーション・ノート
-
すべて
-
English
-
中国語
-
日本語
データシート
2
デザイン・ノート
3
753.00K
220.00K
ユーザ・ガイド
1
449.00K
信頼性データ
1
23.32 K
技術記事
1
HTML
アプリケーション・ノート
2
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
アプリケーション・ノート 1
デザイン・ノート 1
技術記事 1
製品セレクタ・カード 1
プレス・リリース 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC4001EUF#PBF |
16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC4001EUF#TRPBF |
16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
- LTC4001EUF#PBF
- ピン／パッケージ図
-
16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC4001EUF#TRPBF
- ピン／パッケージ図
-
16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
PowerPath、理想ダイオード（Ideal Diodes）、負荷スイッチ1 |
||||
|
新規設計に推奨 |
優先順位付け PowerPath™ コントローラ |
|||
|
サージ・ストッパ、過電圧および過電流保護1 |
||||
|
新規設計に推奨 |
低電圧、過電圧および逆電源保護コントローラ |
|||
|
バッテリ残量ゲージおよびクーロン・カウンタ1 |
||||
|
製造中 |
温度、電圧、電流を測定するマルチセル・バッテリ・ガスゲージ |
|||
|
単電源監視2 |
||||
|
製造中 |
パワーフェール出力付き、スレッショルドを選択可能な超低消費電力モニタ |
|||
|
新規設計に推奨 |
電圧モニタ付きプッシュボタン・オン/オフ･コントローラ |
|||
評価用キット 1

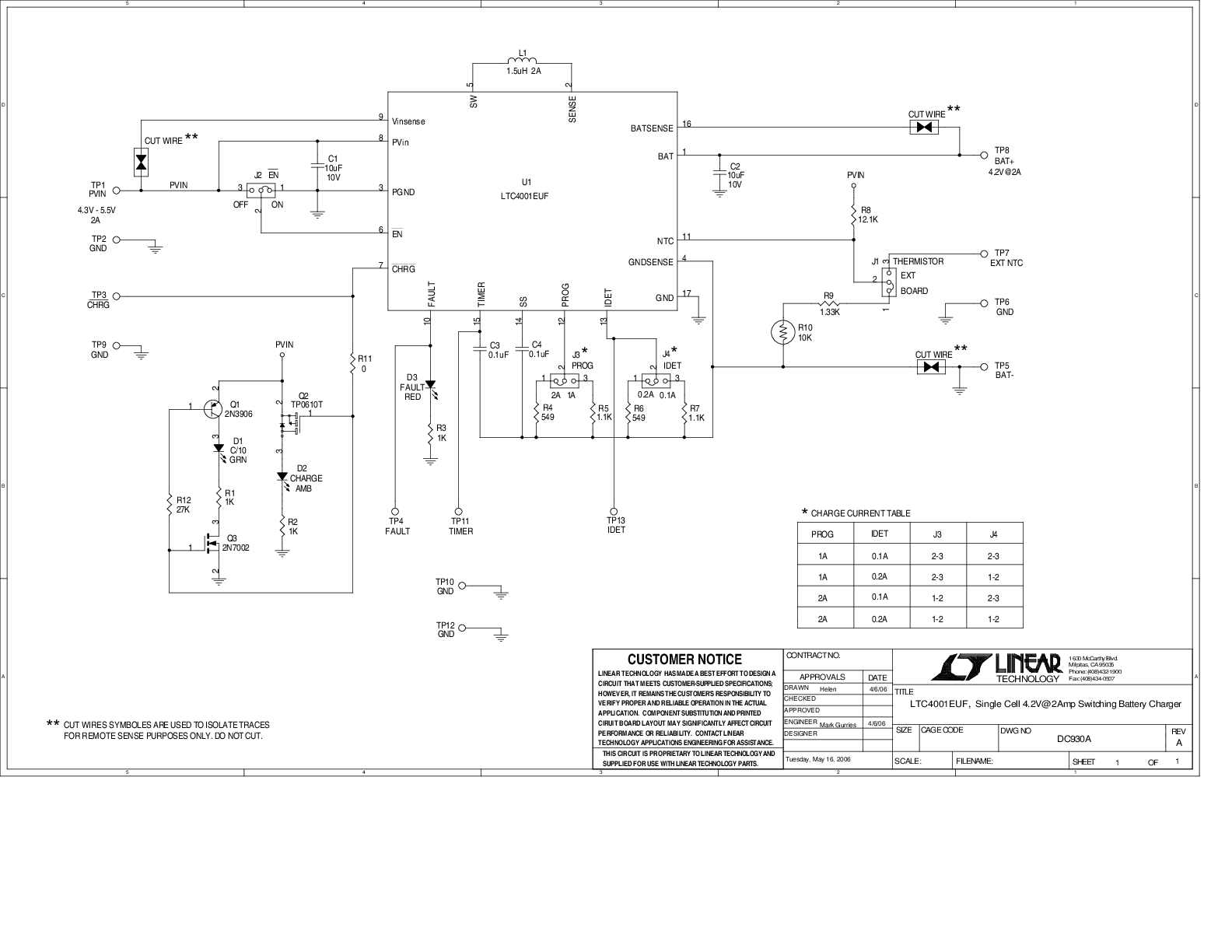

DC930A
LTC4001EUF Demo Board
製品の詳細
DC930A: Demo Board for the LTC4001 2A Synchronous Buck Li-Ion Charger.
