製品概要
機能と利点
- 広い動作電圧範囲：2.7V～27V
- システム電源のプッシュボタン制御
- 低消費電流：14μA
- パワーフェール･コンパレータにより、警告を発生
- UVLOコンパレータにより、電源をスムーズにラッチオフ
- 200msリセット付きの調整可能な電源モニタ
- 調整可能なパワーダウン･タイマ
- 低リークEN 出力（LTC2953-1）により、DC/DC コンバータ制御が可能
- 高電圧EN 出力（LTC2953-2）により、回路ブレーカ制御が可能
- シンプルなインターフェイスにより、システムの順序立ったパワーアップとパワーダウンが可能
- スレッショルド精度：±1.5%
- PB入力に対する±10kV ESD（人体モデル）

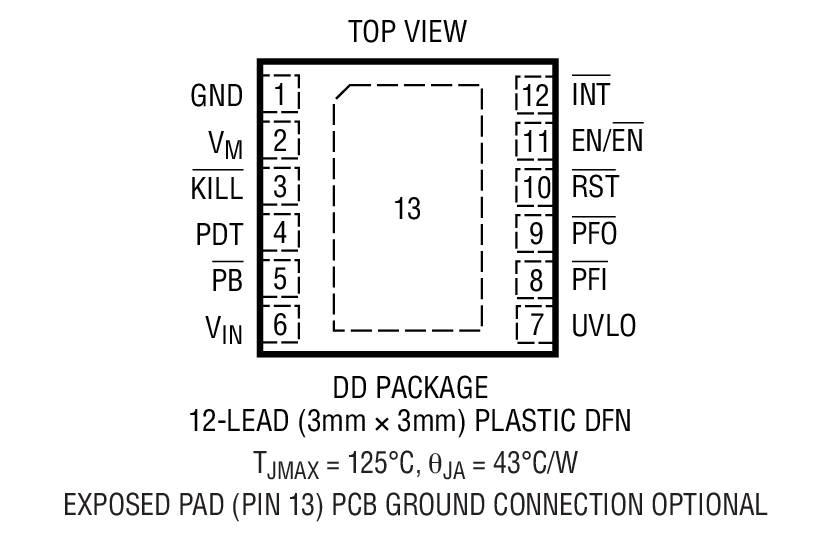

- 12ピン3mm×3mm DFNパッケージ
製品概要

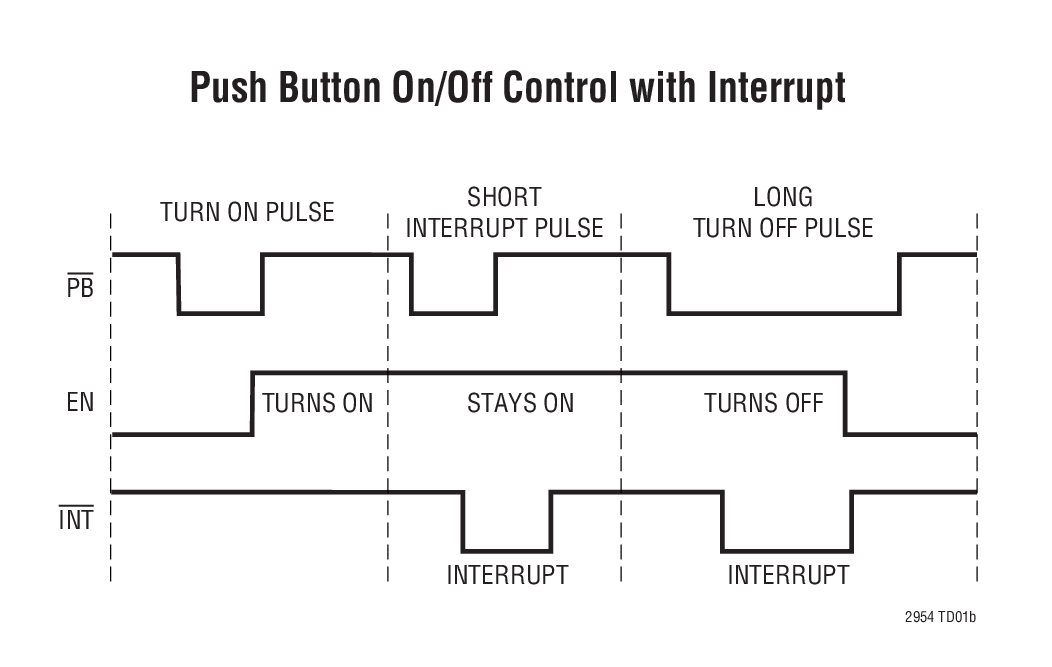

LTC2953は、プッシュボタン式インターフェイスを介してシステム電源を管理するプッシュボタン式オン/オフ･コントローラです。割り込み出力がデバウンス付きプッシュボタンの状態を知らせると、イネーブル出力がシステム電源をトグルします。メニュードリブンのアプリケーションで割り込み出力を使用することにより、システムのパワーダウンを要求できます。
また、LTC2953は入力用と出力用の電源モニタを搭載しています。用途が限定されていないパワーフェール･コンパレータによってリアルタイムの入力モニタ情報を提供し、グリッチのない低電圧ロックアウト･コンパレータによってシステム･パワーダウンをスムーズに開始します。この低電圧ロックアウト･コンパレータにより、システムが低電圧電源から給電するのを防ぎます。
調整可能な電源モニタ入力は高精度の内部0.5Vリファレンスと比較されます。電源モニタ入力が条件を満たしてから200msの間、リセット出力は“L”のままです。
入力電圧範囲は2.7V～27Vと広く、消費電流はわずか14μAです。LTC2953には、イネーブル極性が正および負の2つのバージョンがあります。
アプリケーション
- プッシュボタン･パワーパス制御
- バッテリ電力スーパーバイザ
- 携帯用計測器、PDA
- ブレードサーバ
- デスクトップおよびノートブック･コンピュータ
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

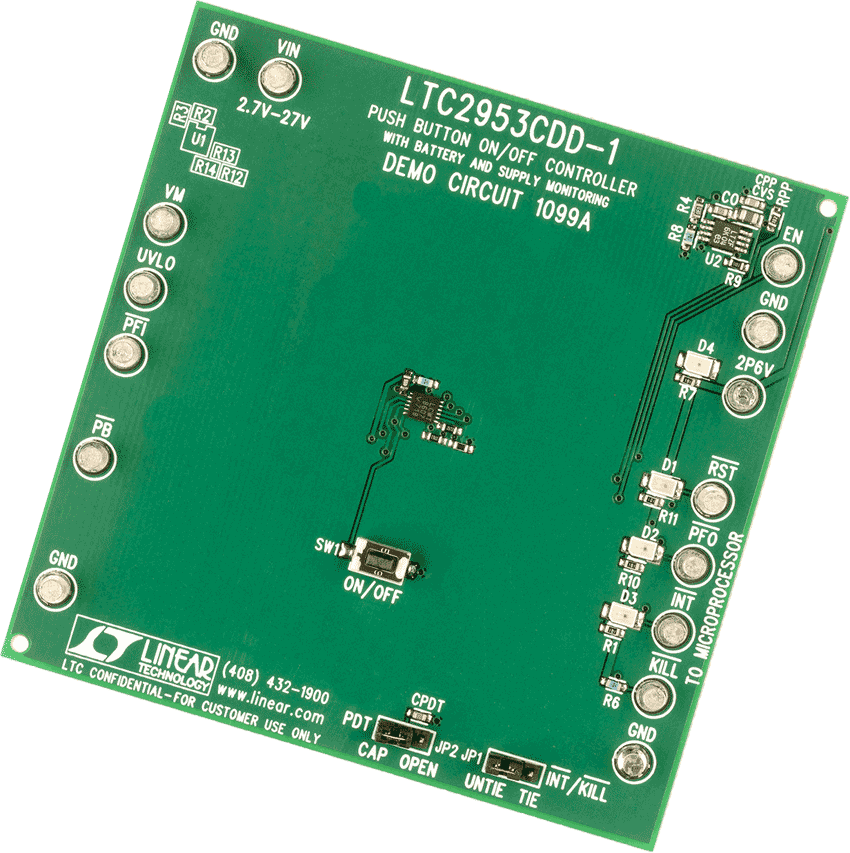

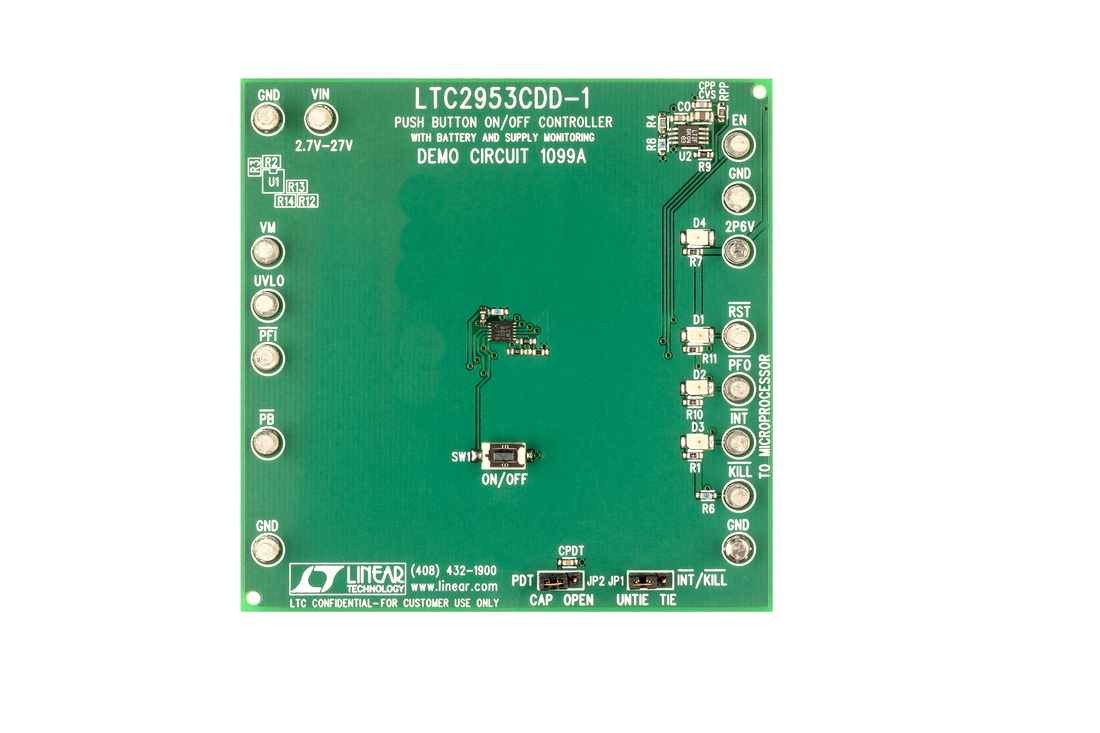

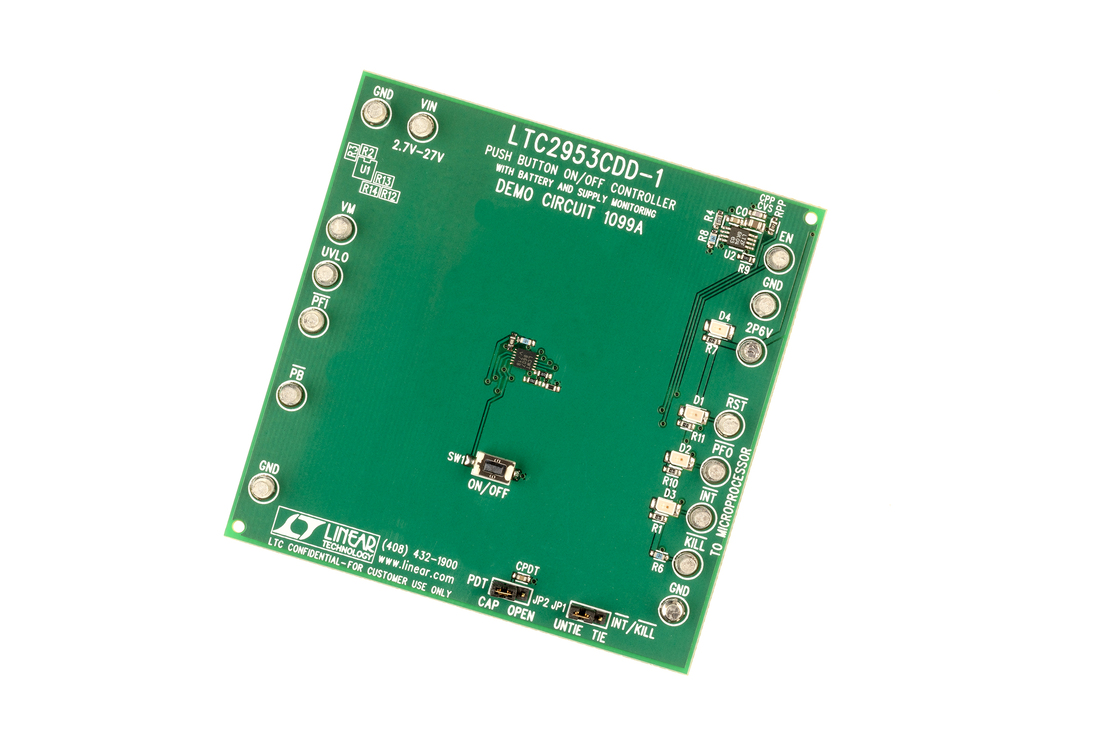

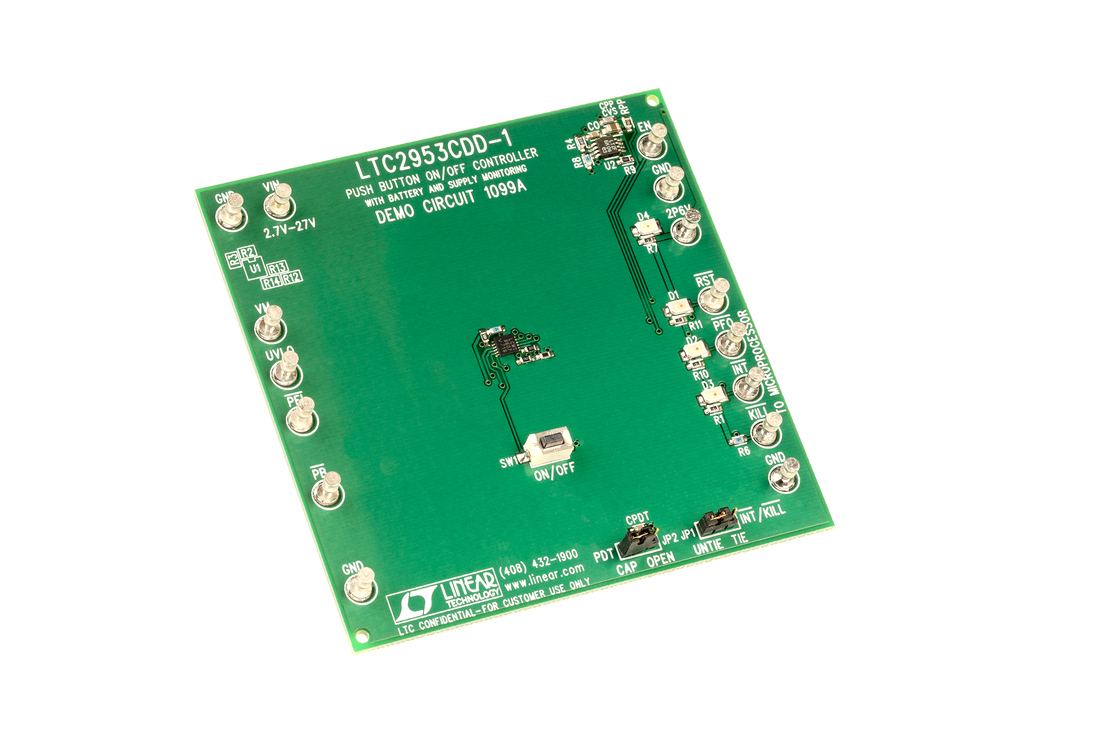

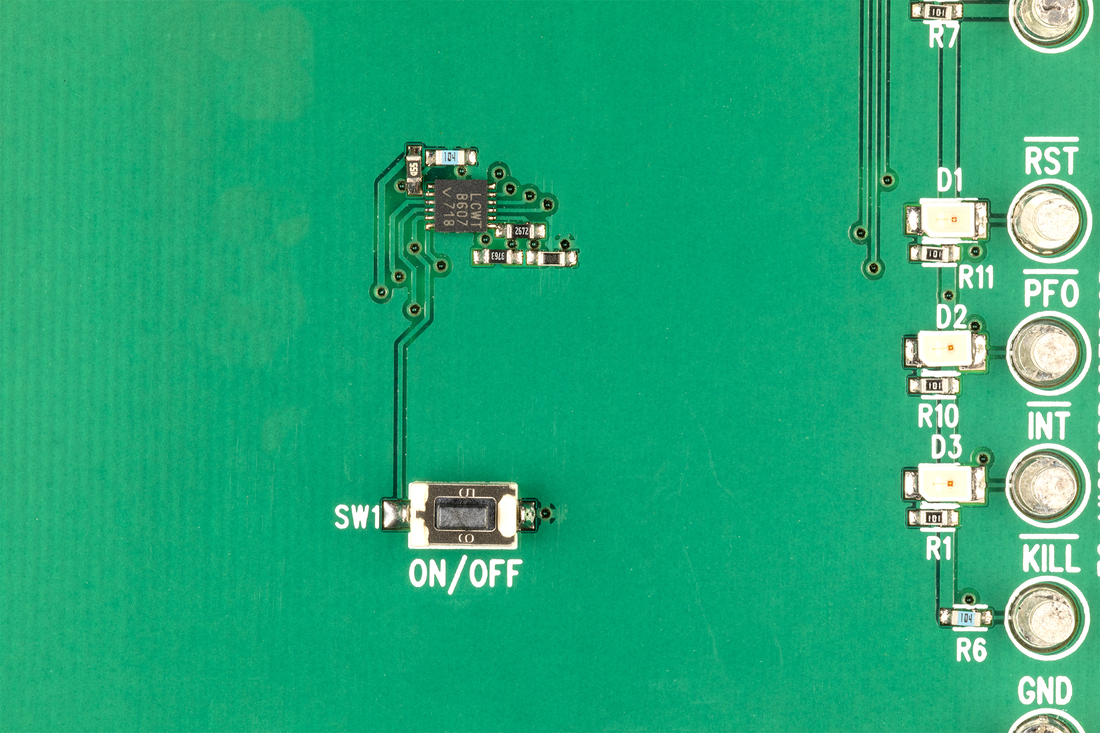

評価キット (1)
参考資料
-
R536 Reliability Data3/26/2018
-

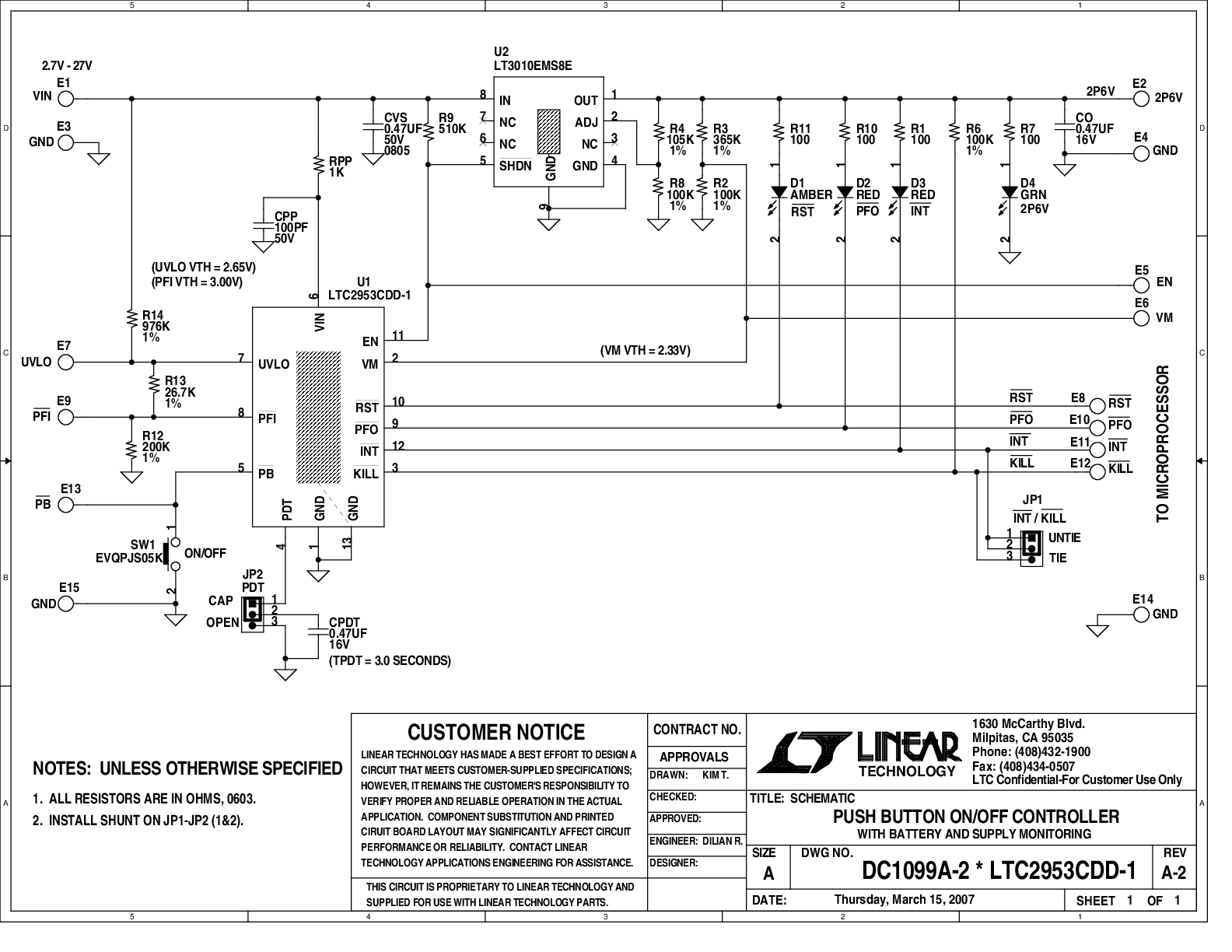

DC1099A - Demo Manual9/24/2009
-
DN427 - フェールセーフ電圧モニタ付きプッシュボタン・オン/オフ・コントローラ11/29/2007
-
プッシュボタン・コントローラ10/26/2012
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC2953-1
LTC2953-2
