製品概要

機能と利点

  • 広い入力電圧範囲: 4V~60V (絶対最大定格は65V)
  • 動作時の低消費電流: 50μA (片方のチャネルがオン状態の場合)
  • 広い出力電圧範囲: 0.8V ≤ VOUT ≤ 24V
  • RSENSEまたはDCR による電流検出
  • 位相をずらしたコントローラにより、必要な入力容量と電源によるノイズを低減
  • フェーズロック可能な周波数:75kHz~850kHz
  • プログラム可能な固定周波数:50kHz~900kHz
  • 軽負荷時に連続動作、パルススキップ動作、低リップルBurst Mode®動作のいずれかを選択可能
  • 選択可能な電流制限
  • 低損失動作: 99% デューティサイクル
  • 出力電圧のソフトスタートまたはトラッキングを調整可能
  • パワーグッド出力電圧モニタ
  • 出力の過電圧保護
  • シャットダウン時の低消費電流:< 14μA
  • 内部LDOがVIN またはEXTVCCからゲートドライブに電力を供給
  • 起動時の電流フォールドバックなし
  • 高さの低い小型 (0.75mm) 5mm × 5mm QFN パッケージ

製品概要

LTC3890は、すべてNチャネルの同期パワーMOSFET段をドライブする、高性能なデュアル降圧スイッチング・レギュレータDC/DCコントローラです。 固定周波数電流モード・アーキテクチャにより、最大850kHzの周波数にフェーズロック可能です。2つのコントローラの出力段を位相をずらして動作させることによって、入力コンデンサのESRに起因する電力損失とノイズを最小限に抑えます。

無負荷時の消費電流が50μAなので、バッテリ駆動システムの動作時間を延ばします。 OPTI-LOOP®補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。LTC3890は高精度の0.8Vリファレンスとパワーグッド出力インジケータを備えています。入力電源範囲が4V~60Vと広いので、様々な中間バス電圧やバッテリの種類に対応できます。

各コントローラに備わっている個別のTRACK/SSピンにより、起動時に出力電圧をランプアップします。短絡が発生した場合は、電流フォールドバックによって MOSFETの熱損失を制限します。 また、PLLIN/MODEピンにより、軽負荷時にBurst Mode 動作、パルススキップ・モード、連続導通モードのいずれかを選択します。リード付きパッケージ・バージョン(28ピン細型SSOP)については、LTC3890-1 のデータシートを参照してください。


LTC3890 LTC3890-1 LTC3890-2 LTC3890-3
Adjustable Current Limit LimitYes No Yes No
CLKOUT/PHASMD for
Multiphase Operation
Yes No Yes No
Number of PGood
Outputs

2
1 2 1
OVP – Bottom Gate
Crowbar
Yes Yes No No
Current Limit Foldback Yes Yes No No
Light Load Operation
when Synced to External
Clock
Forced Continuous Forced Continuous Pulse Skipping Pulse Skipping
SENSE Pins Common
Mode Range
Common Mode < 0.5V
Requires VFB < 0.65V
Common Mode < 0.5V
Requires VFB < 0.65V
Not Dependant on
VFB. Easy to make a
non-synchronous
Boost or SEPIC
Not Dependant on
VFB. Easy to make a
non-synchronous
Boost or SEPIC
Package 5 × 5 QFN-32 SSOP-28 5 × 5 QFN-32 SSOP-28

アプリケーション

  • 車載向け常時オン・システム
  • バッテリ駆動デジタル機器
  • DC 配電システム


製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

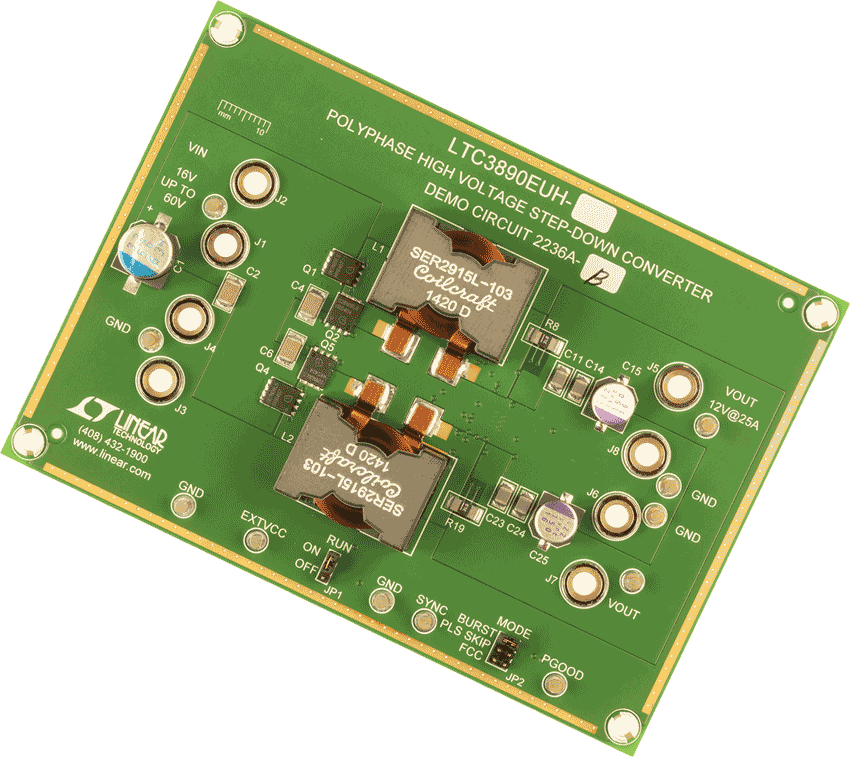

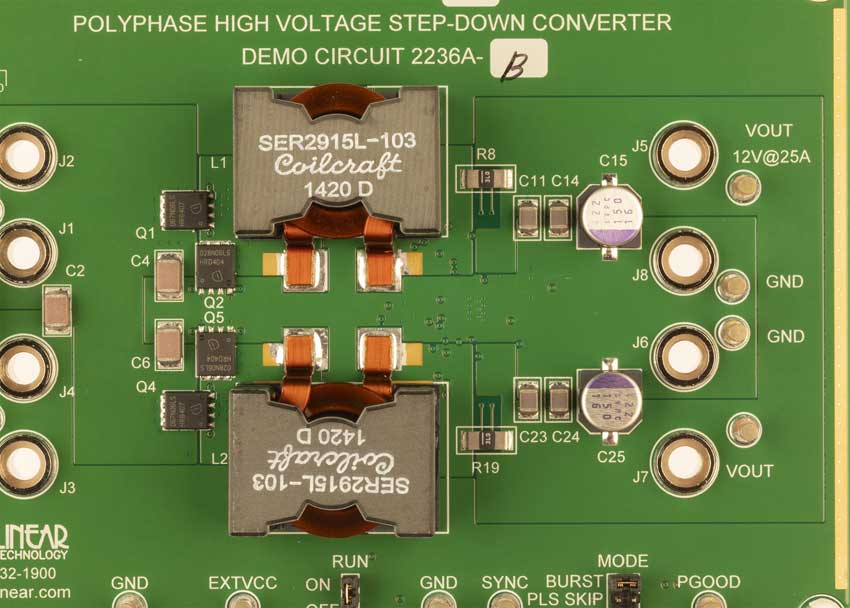

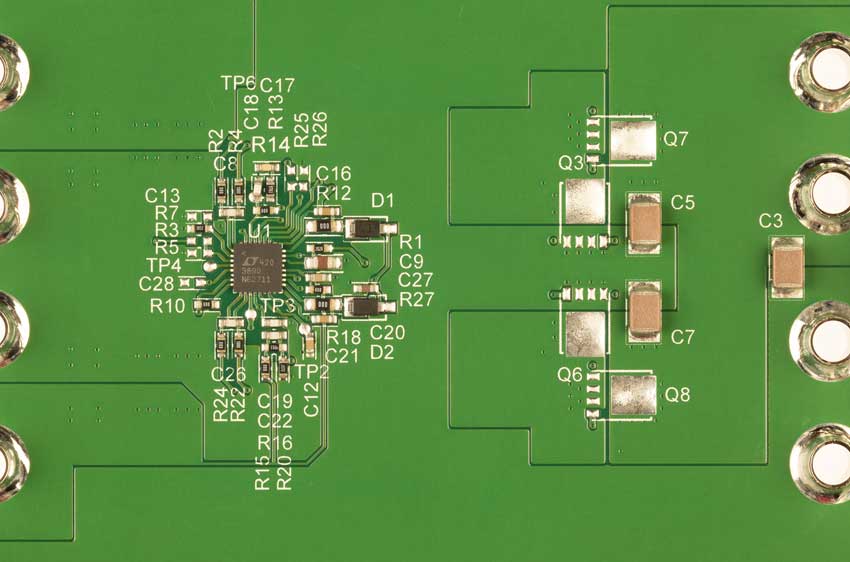

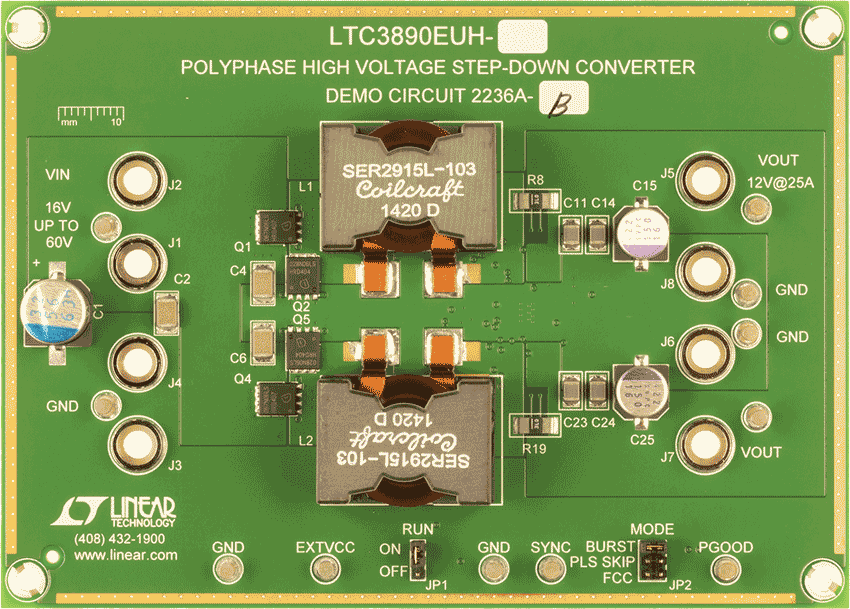

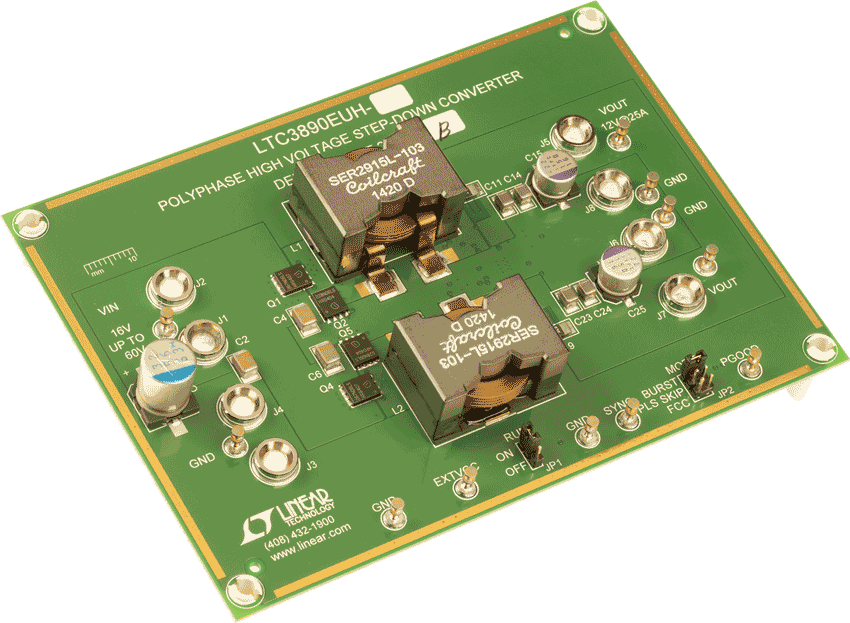

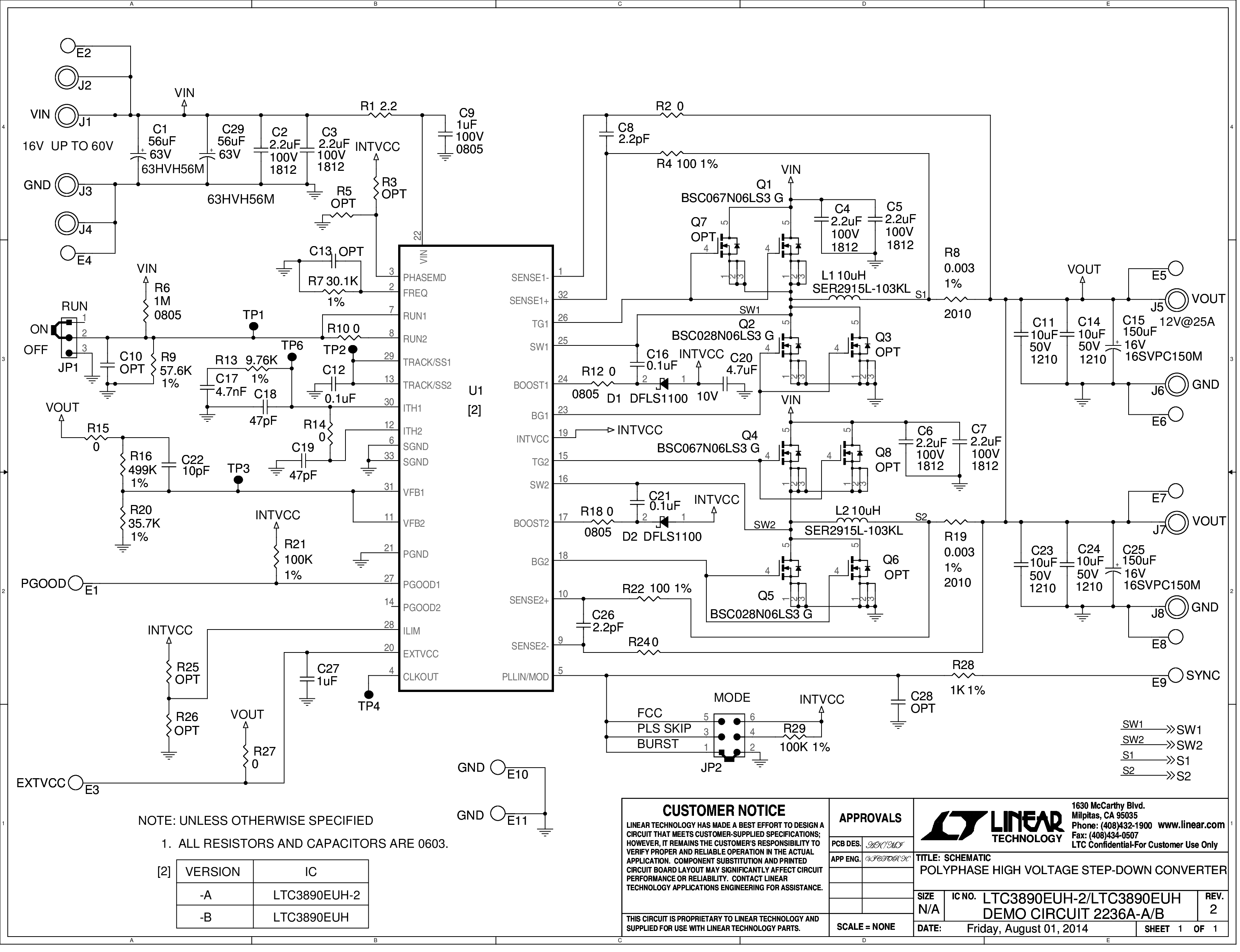

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC3890
LTC3890-1
LTC3890-2
LTC3890-3

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTC3890
LTC3890 PARALLEL
LTC3890-2
LTC3890-2PARALLEL
LTC3890PARALLEL
