製品概要
機能と利点
- 広い入力電圧範囲：4V～60V（絶対最大定格：65V）
- 低い動作時IQ：50μA（1チャネルがオンしているとき）
- 広い出力電圧範囲：0.8V ≤ VOUT ≤ 24V
- RSENSEまたはDCRによる電流検出
- 位相をずらしたコントローラにより、入力容量と電源起因のノイズを低減
- 位相同期可能な周波数（75kHz～850kHz）
- プログラム可能な固定周波数（50kHz～900kHz）
- 軽負荷時に連続動作、パルス・スキップ動作、低リップルBurst Mode®動作のいずれかを選択可能
- 電流制限値を選択可能
- ドロップアウト電圧の非常に低い動作：デューティ・サイクル99%
- 出力電圧のソフトスタートまたはトラッキングを調整可能
- パワーグッド出力電圧モニタ
- 低いシャットダウン時IQ：14μA未満
- 内蔵のLDOがVINまたはEXTVCCからゲート駆動回路に電力を供給
- 高さの低い（0.75mm）5mm × 5mmの小型QFNパッケージ
製品概要
LTC3890-2は、すべてのNチャネル同期パワーMOSFET段を駆動する、高性能デュアル降圧スイッチング・レギュレータDC/DCコントローラです。固定周波数電流モード・アーキテクチャにより、850kHzまでの周波数に位相同期可能です。2つのコントローラ出力段の位相をずらして動作させることにより、入力コンデンサのESRによる電力損失とノイズを最小限に抑えます。
無負荷時の静止電流が50μAなので、バッテリ駆動システムでの動作時間が長くなります。OPTI-LOOP®補償回路により、幅広い出力容量値およびESR値にわたってトランジェント応答を最適化することができます。入力電源範囲が4V～60Vと広いので、さまざまな中間バス電圧および各種のバッテリ組成に対応します。
コントローラごとに独立しているTRACK/SSピンにより、出力電圧は起動時に緩やかに立ち上がります。電流モード制御により、短絡状態時のインダクタ電流が制限されます。また、PLLIN/MODEピンにより、軽負荷時の動作をBurst Mode動作、パルス・スキップ・モード動作、連続導通モード動作のいずれかに選択できます。別の機能や追加機能を備えたいくつかのバージョンについては、このデータシートの「ピン機能」セクションにあるLTC3890ファミリのまとめ（表1）を参照してください。
| LTC3890 | LTC3890-1 | LTC3890-2 | LTC3890-3 | |
| Adjustable Current Limit | Yes | No | Yes | No |
| CLKOUT/PHASMD for Multiphase Operation |
Yes | No | Yes | No |
| Number of PGood Outputs |
2 | 1 | 2 | 1 |
| OVP – Bottom Gate Crowbar |
Yes | Yes | No | No |
| Current Limit Foldback | Yes | Yes | No | No |
| Light Load Operation when Synced to External Clock |
Forced Continuous | Forced Continuous | Pulse Skipping | Pulse Skipping |
| SENSE Pins Common Mode Range |
Common Mode < 0.5V Requires VFB < 0.65V |
Common Mode < 0.5V Requires VFB < 0.65V |
Not Dependant on VFB. Easy to make a non-synchronous Boost or SEPIC |
Not Dependant on VFB. Easy to make a non-synchronous Boost or SEPIC |
| Package | 5X5 QFN-32 | SSOP-28 | 5X5 QFN-32 | SSOP-28 |
アプリケーション
- 自動車用常時稼動システム
- バッテリ駆動のデジタル装置
- 分散DC電源システム
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

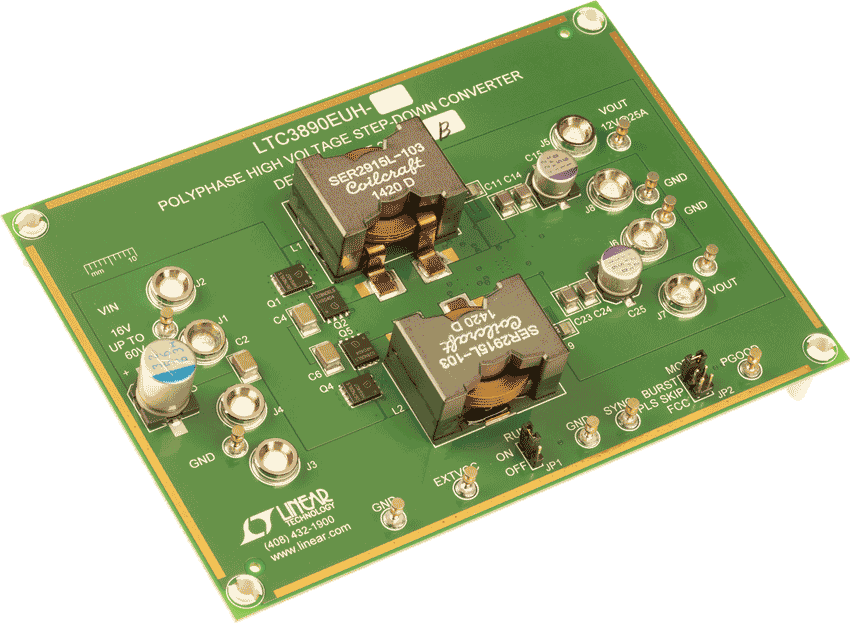

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3890
LTC3890-1
LTC3890-2
LTC3890-3
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
この回路のプロジェクト・ファイルを開くには：
ステップ1：LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。
ステップ2：以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。
ステップ3：プロジェクト・ファイルが実行できない場合、リンクを右クリックして［対象をファイルに保存］を選択します。次に、LTpowerCADツールを起動し、［ファイル］メニューで［プロジェクトを開く］を選択してプロジェクト・ファイルを開きます。
LTpowerCADプロジェクト・ファイル
次のデバイス用の設計ツールがLTpowerCADでご使用になれます。
LTC3890
LTC3890-2
