LTC3789

高効率、同期整流式4スイッチ昇降圧コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$5.60
特長
  • シングル・インダクタ・アーキテクチャにより、安定化出力電圧より高い、低い、または等しい入力電圧が可能
  • 入力電流または出力電流をプログラム可能
  • 広い入力電圧範囲:4V~38V
  • 1%の出力電圧精度: 0.8V < VOUT < 38V
  • 同期整流動作:最大98%の効率
  • 電流モード制御
  • フェーズロック可能な固定周波数:200kHz~600kHz
  • 起動時の逆電流なし
  • パワーグッド出力による電圧モニタ
  • 内部5.5V LDO
  • クワッドNチャネルMOSFET同期ドライブ
  • シャットダウン時にVINからVOUTを切断
  • 真のソフトスタートおよび出力短絡保護(昇圧モードでも対応)

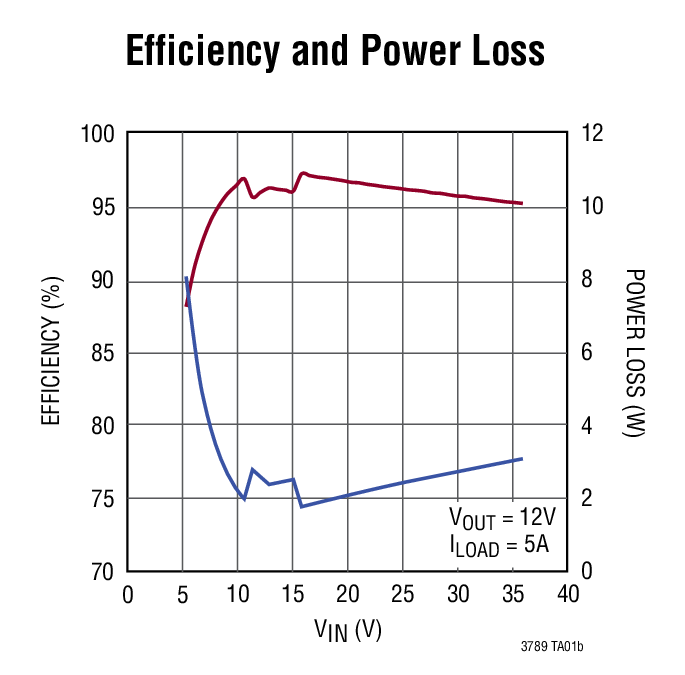

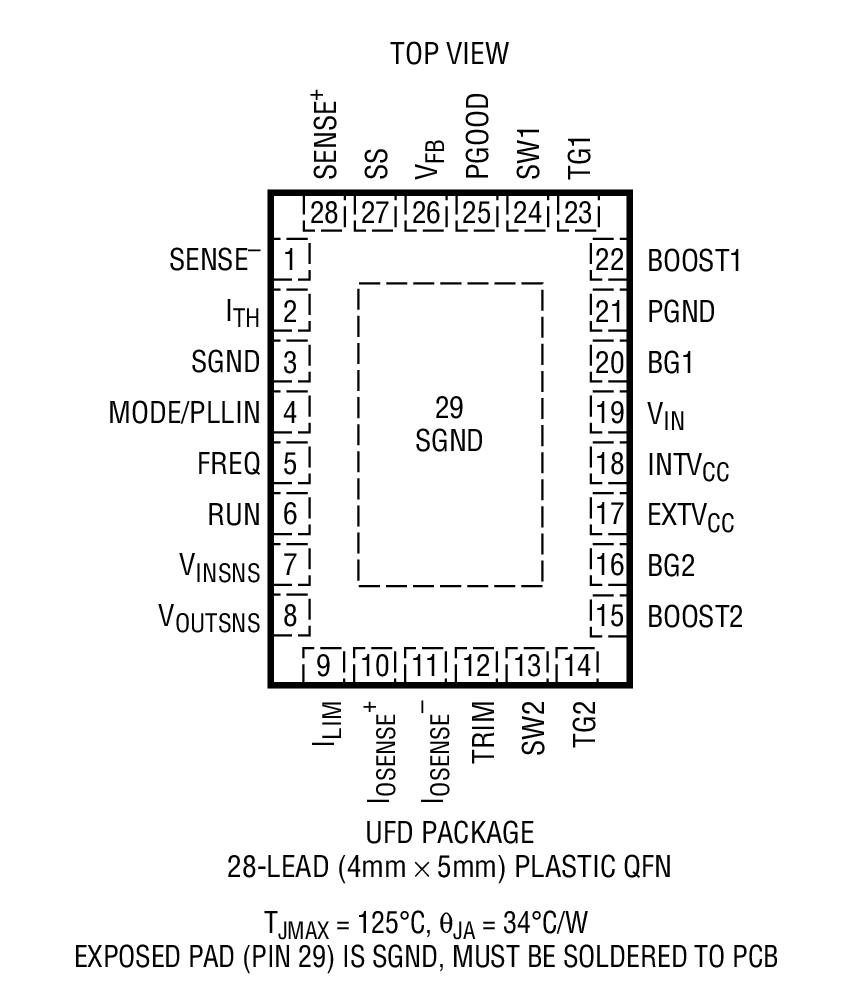

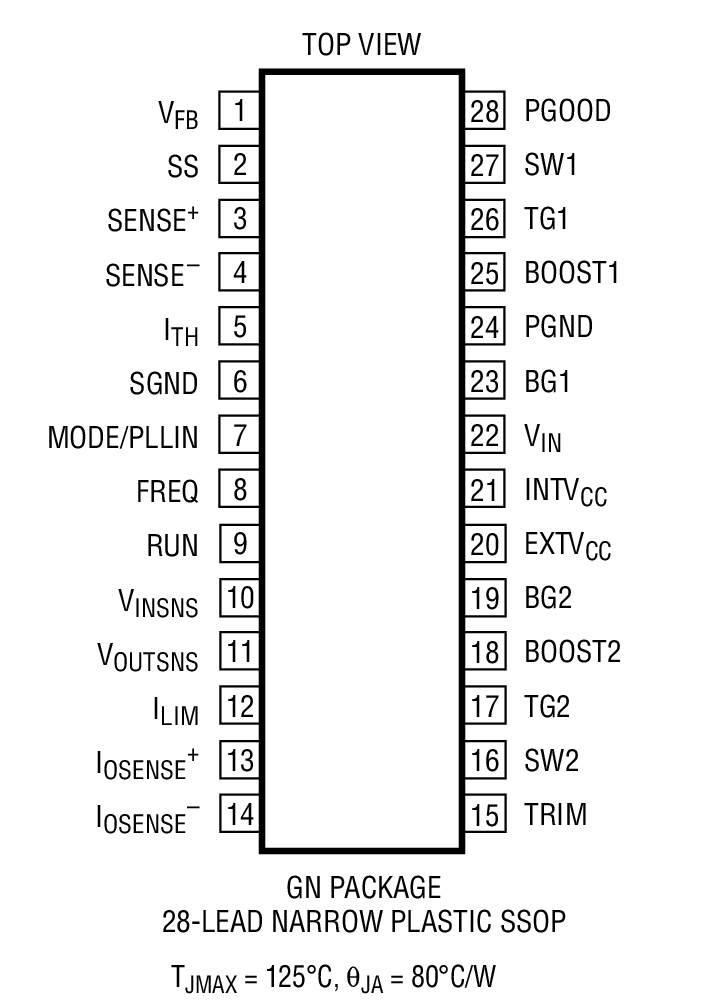

  • 28ピンQFN (4mm × 5mm) および28ピンSSOPパッケージ
製品概要
show more Icon

LTC3789は、出力電圧より高い、低い、または等しい入力電圧で動作する高性能の昇降圧スイッチング・レギュレータ・コントローラです。固定周波数の電流モード・アーキテクチャにより、最大600kHzの周波数まで位相同期可能である一方で、出力電流帰還ループによってバッテリの充電をサポートします。入力および出力電圧範囲が4V~38V(最大40V)と広く、動作領域間を継ぎ目なく低ノイズで移行するので、LTC3789は自動車システム、通信システム、および電池駆動システムに最適です。

このコントローラの動作モードは、MODE/PLLINピンによって決まります。MODE/PLLINピンによってパルス・スキップ・モード動作と強制連続モード動作のいずれかを選択でき、さらにデバイスを外部クロックに同期させることもできます。パルス・スキップ・モードでは軽負荷時に高い効率と低リップルを実現しますが、強制連続モードでは固定周波数で動作して、ノイズの影響を受けやすいアプリケーションに対応します。

PGOODピンは、出力が設計上の設定点の10%以内に入っていることを示します。LTC3789は高さの低い28ピン4mm × 5mm QFNパッケージおよび縦型SSOPパッケージで供給されます。


アプリケーション

  • 自動車用システム
  • 分散DC電源システム
  • 高電力バッテリ駆動機器
  • 産業用制御

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$5.60

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3789EGN#PBF
  • HTML
  • HTML
LTC3789EGN#TRPBF
  • HTML
  • HTML
LTC3789EUFD#PBF
  • HTML
  • HTML
LTC3789EUFD#TRPBF
  • HTML
  • HTML
LTC3789IGN#PBF
  • HTML
  • HTML
LTC3789IGN#TRPBF
  • HTML
  • HTML
LTC3789IUFD#PBF
  • HTML
  • HTML
LTC3789IUFD#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC3789EGN#PBF

製造中

LTC3789EGN#TRPBF

製造中

LTC3789IGN#PBF

製造中

LTC3789IGN#TRPBF

製造中

7 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3789EGN#PBF

製造中

LTC3789EGN#TRPBF

製造中

LTC3789EUFD#PBF

製造中

LTC3789EUFD#TRPBF

製造中

LTC3789IGN#PBF

製造中

LTC3789IGN#TRPBF

製造中

LTC3789IUFD#PBF

製造中

LTC3789IUFD#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC3789EGN#PBF

製造中

LTC3789EGN#TRPBF

製造中

LTC3789IGN#PBF

製造中

LTC3789IGN#TRPBF

製造中

7 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3789EGN#PBF

製造中

LTC3789EGN#TRPBF

製造中

LTC3789EUFD#PBF

製造中

LTC3789EUFD#TRPBF

製造中

LTC3789IGN#PBF

製造中

LTC3789IGN#TRPBF

製造中

LTC3789IUFD#PBF

製造中

LTC3789IUFD#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 6

reference details image

DC1881A

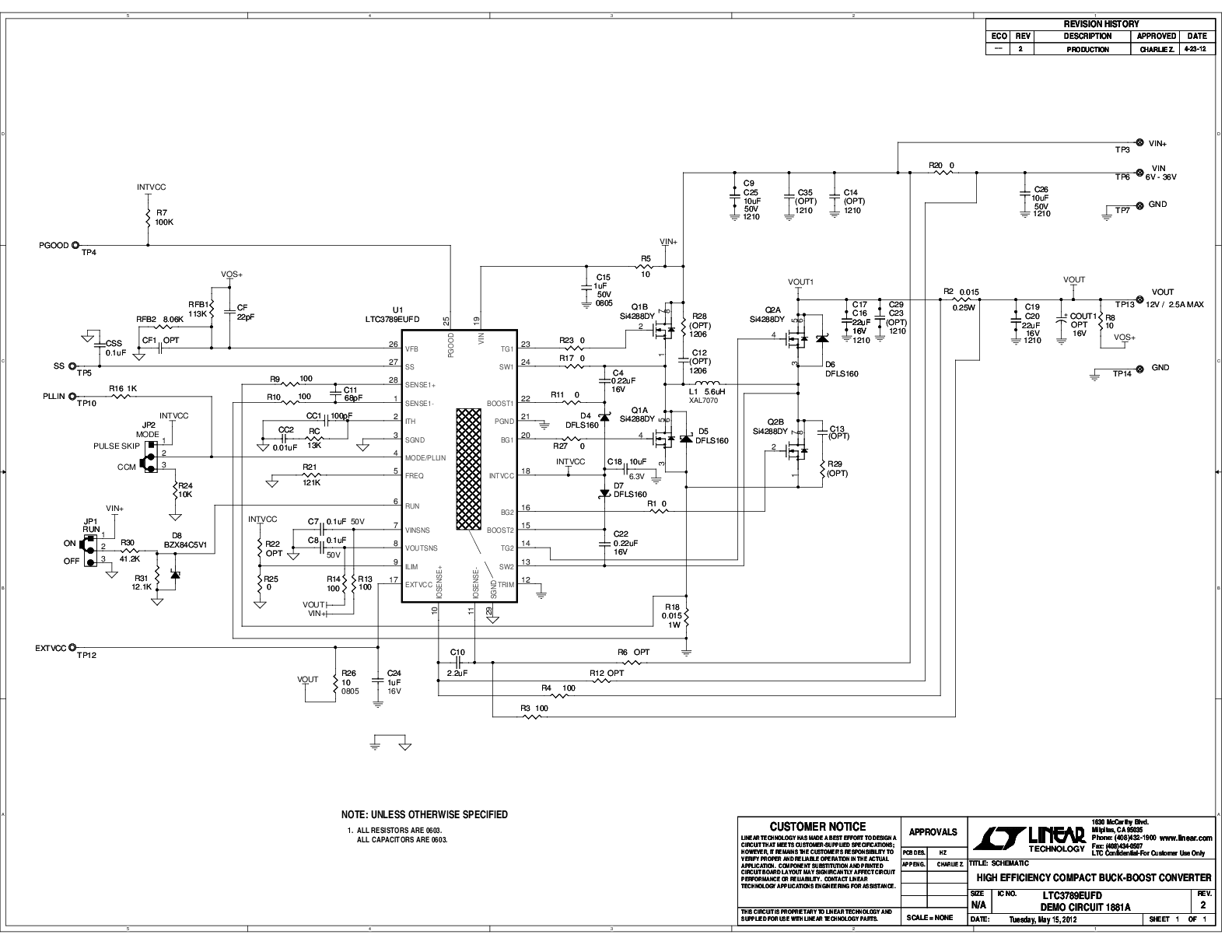

LTC3789EUFD Buck-Boost Demo Board | VIN = 6V to 36V, VOUT = 12V @ 2.5A

zoom

DC1881A

LTC3789EUFD Buck-Boost Demo Board | VIN = 6V to 36V, VOUT = 12V @ 2.5A

LTC3789EUFD Buck-Boost Demo Board | VIN = 6V to 36V, VOUT = 12V @ 2.5A

製品の詳細

Demonstration circuit 1881A is a high efficiency synchronous buck-boost DC/DC converter with 6V to 36V input range. It can supply 2.5A maximum load current at 12V output. The demo board features the LTC3789EUFD controller. The constant-frequency current mode architecture allows a phase-lockable frequency of up to 600kHz, while an optional output current feedback loop provides support for applications such as battery charging. With a wide input range, wide output range and seamless transfers between operation modes, the LTC3789 is ideal for automotive, telecom, distributed DC power systems and battery-powered applications. This board has a compact solution size with dual SO-8 MOSFETs, small inductor and capacitor footprints. The package of LTC3789EUFD is a small, low thermal impedance 4mm × 5mm 28-Lead QFN.

reference details image

DC1878A

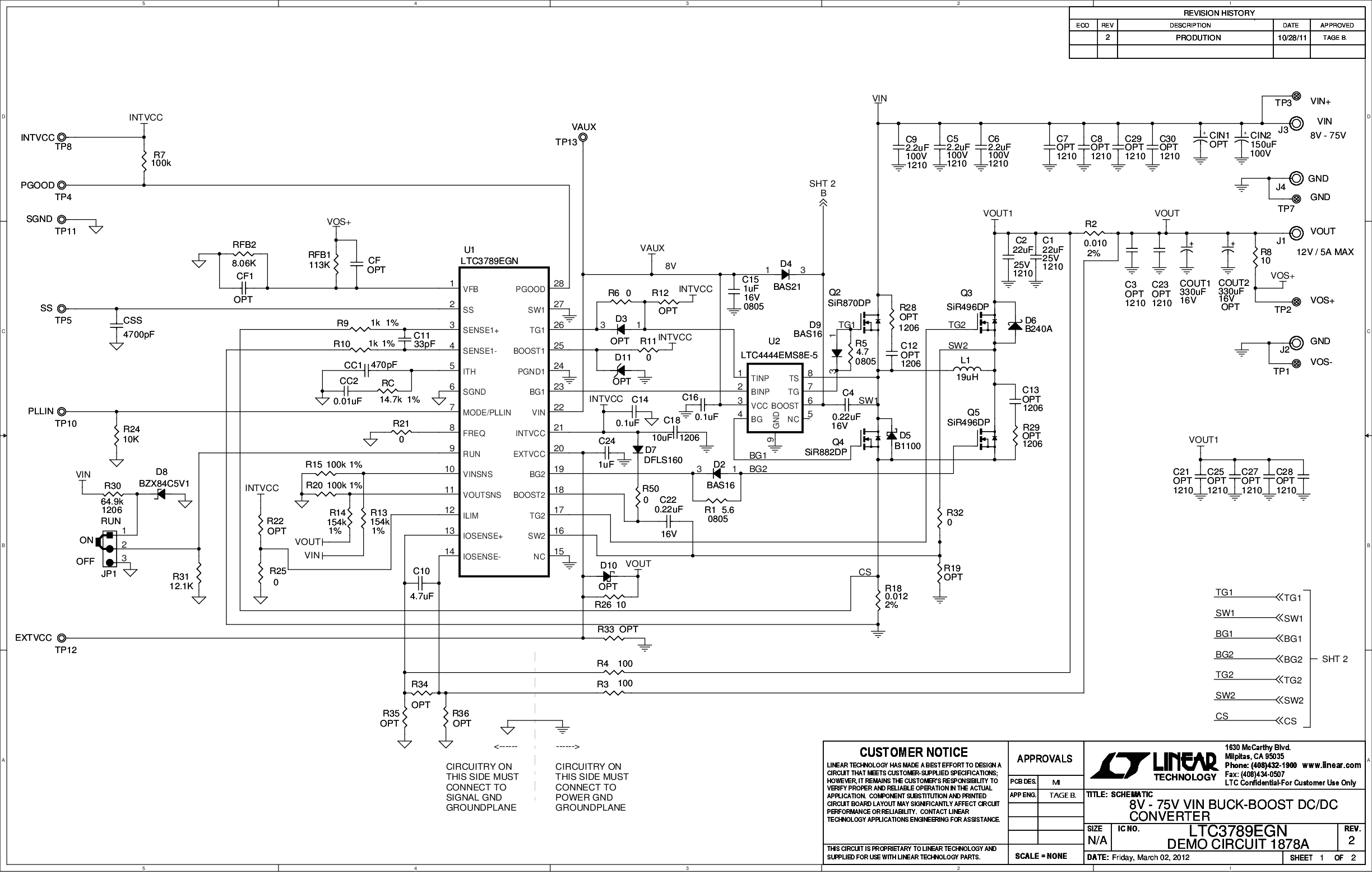

OBSOLETE: LTC3789EGN Demo Board I VIN Range: 8V to 75V, VOUT: 12V @ 5A

zoom

DC1878A

OBSOLETE: LTC3789EGN Demo Board I VIN Range: 8V to 75V, VOUT: 12V @ 5A

OBSOLETE: LTC3789EGN Demo Board I VIN Range: 8V to 75V, VOUT: 12V @ 5A

製品の詳細

This evaluation board is obsolete and no longer recommended. The replacement board is the DC2519A.

Demonstration circuit 1878A features the LTC3789EGN, a high efficiency switching step-up/down controller. The input range has been extended to 75V by using a LTC4444-5 MOSFET driver on the input side. The minimum input voltage is 8V. The output voltage is 12V. The board is capable of delivering up to 5A of output current over the input voltage range. The LTC3789EGN is a high performance switching regulator controller designed to regulate the output using input voltages above, below or equal to the output voltage.

Synchronous operation provides very high efficiency, up to 97%. Constant frequency current mode architecture allows phase-lockable frequency from 200kHz to 600kHz. An accurate output current limit provides support for battery charging.

reference details image

DC2253A

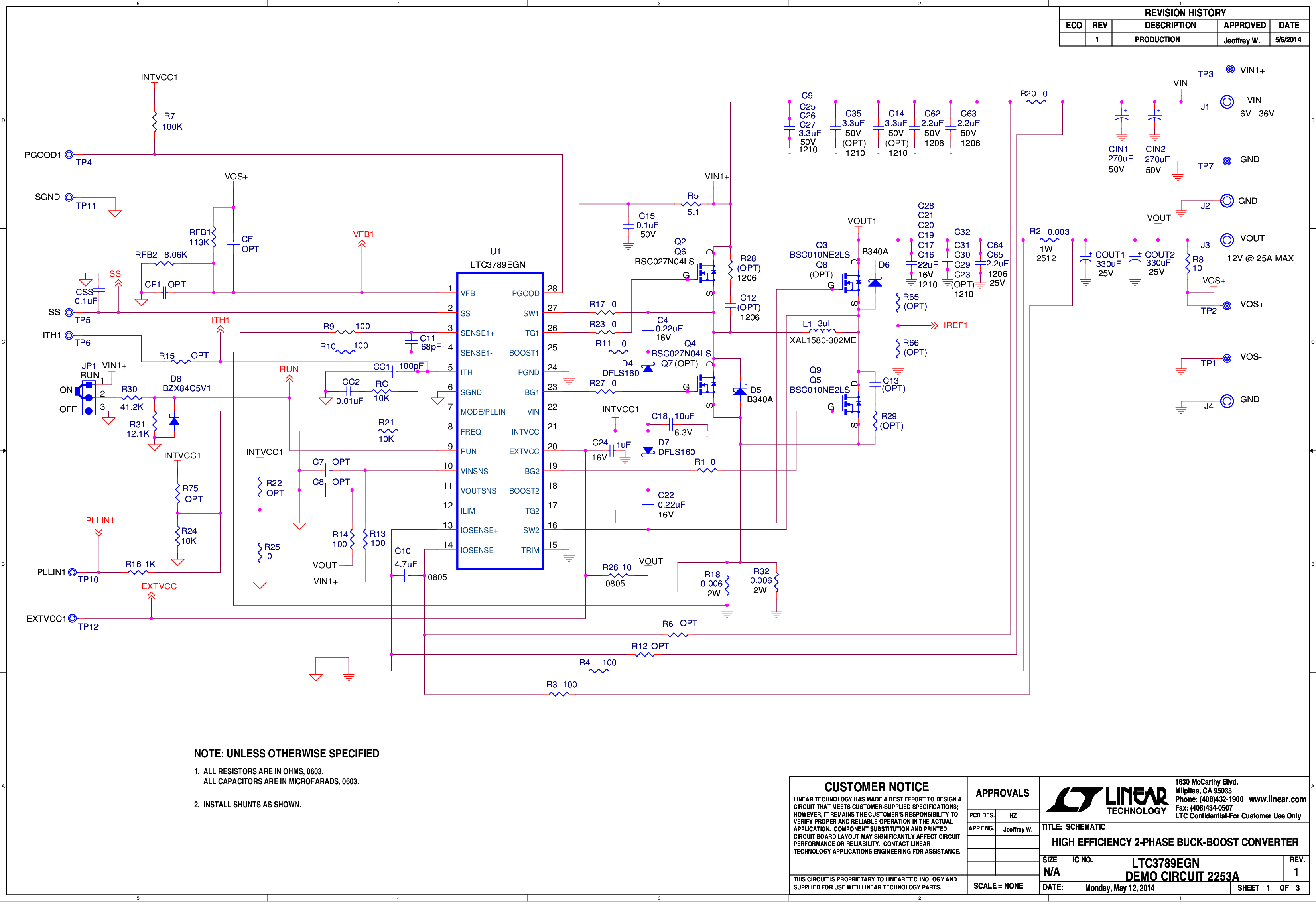

LTC3789EGN Demo Board | Synchronous Buck-Boost, 6V ≤ VIN ≤ 36V; VOUT = 12V @ 25A

zoom

DC2253A

LTC3789EGN Demo Board | Synchronous Buck-Boost, 6V ≤ VIN ≤ 36V; VOUT = 12V @ 25A

LTC3789EGN Demo Board | Synchronous Buck-Boost, 6V ≤ VIN ≤ 36V; VOUT = 12V @ 25A

製品の詳細

Demonstration circuit 2253A is a high power, high efficiency, 2-phase interleaved synchronous buck-boost converter with a 6V to 36V input range. It can supply a 25A maximum load current with a 12V output. This demo board features 2x LTC3789EGN controllers.

reference details image

DC1721A

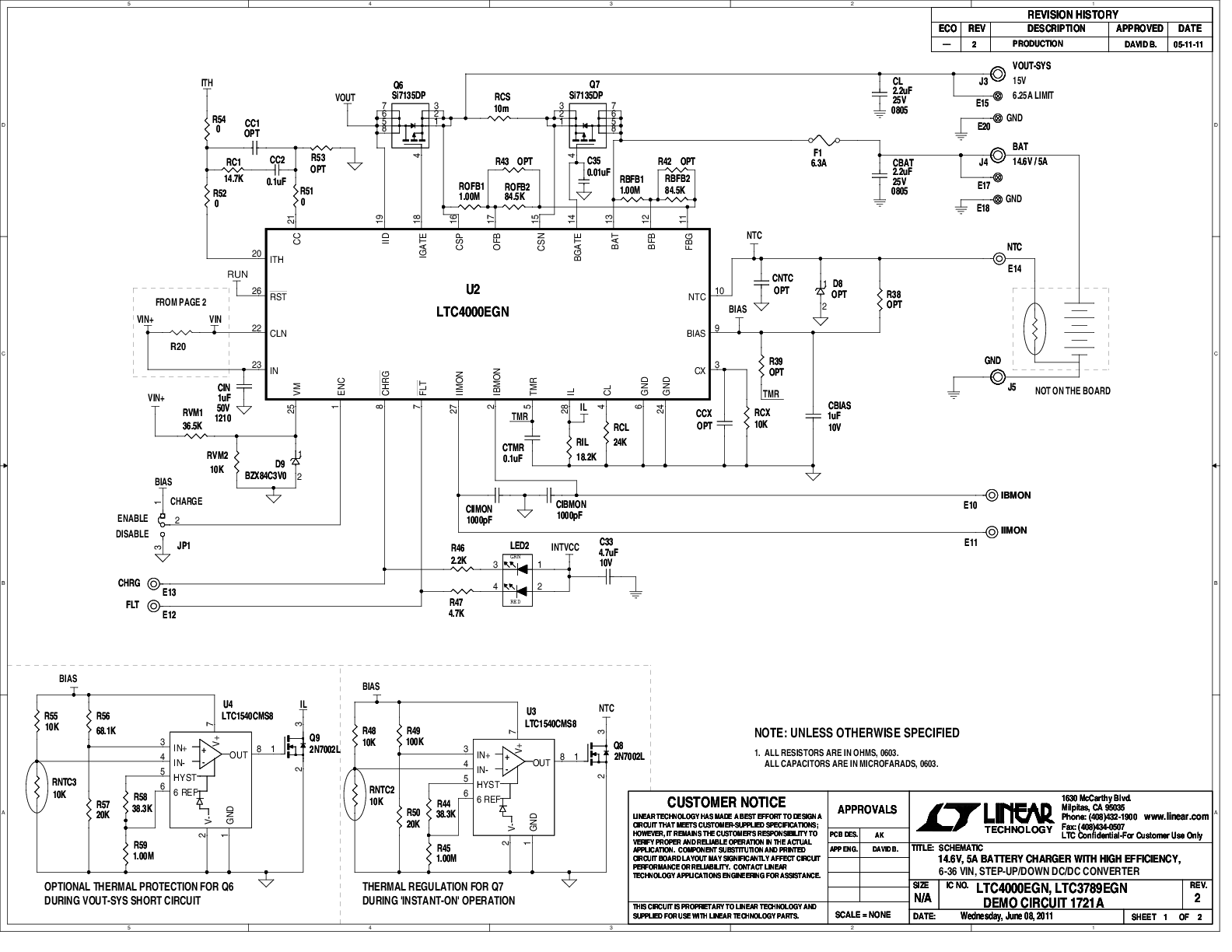

LTC4000EGN/LTC3789EGN Demo Board u 14.6V, 5A Battery Charger with 6VIN to 36VIN Buck-Boost Converter

zoom

DC1721A

LTC4000EGN/LTC3789EGN Demo Board u 14.6V, 5A Battery Charger with 6VIN to 36VIN Buck-Boost Converter

LTC4000EGN/LTC3789EGN Demo Board u 14.6V, 5A Battery Charger with 6VIN to 36VIN Buck-Boost Converter

製品の詳細

DC1721A Demo Board for:
LTC4000 High Voltage High Current Controller for Battery Charging and Power Management
LTC3789 High Efficiency, Synchronous, 4-Switch. Buck-Boost Controller





reference details image

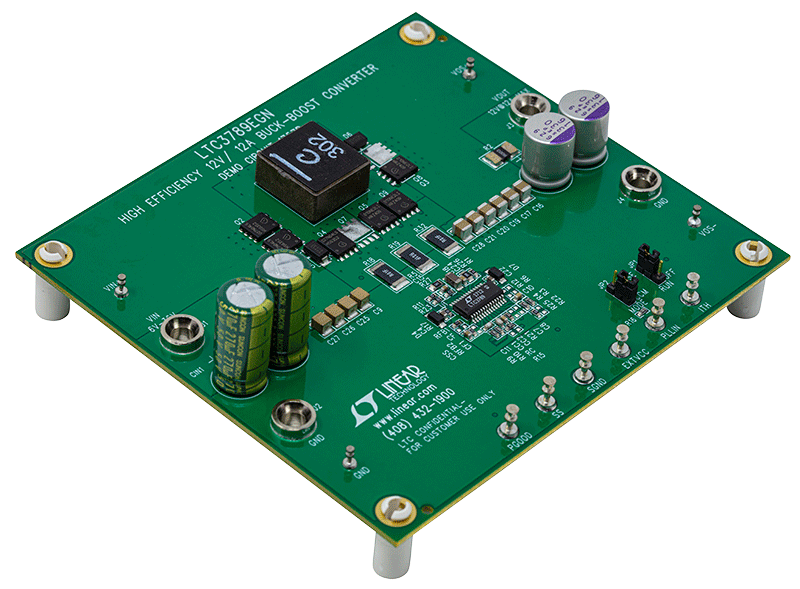

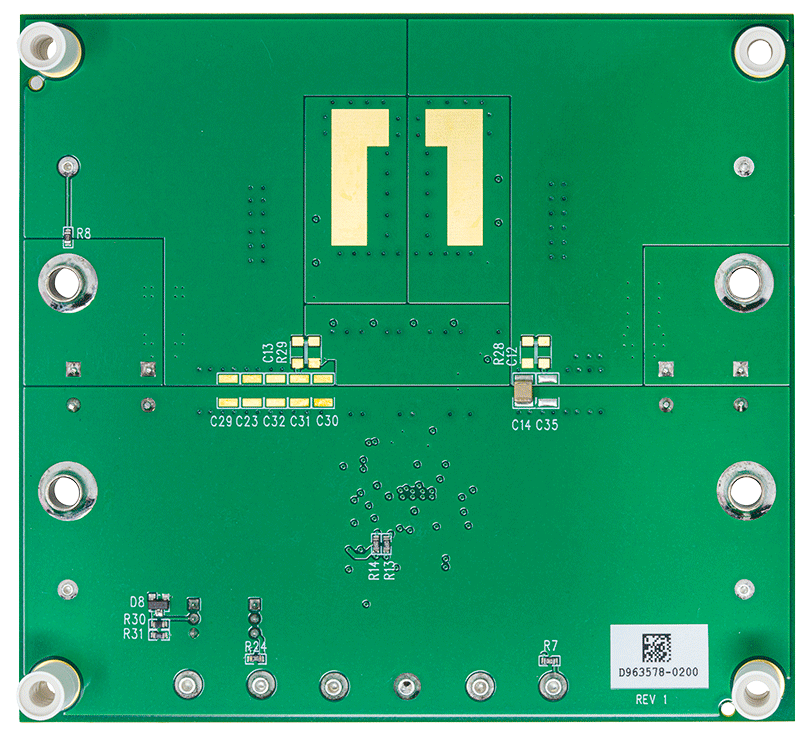

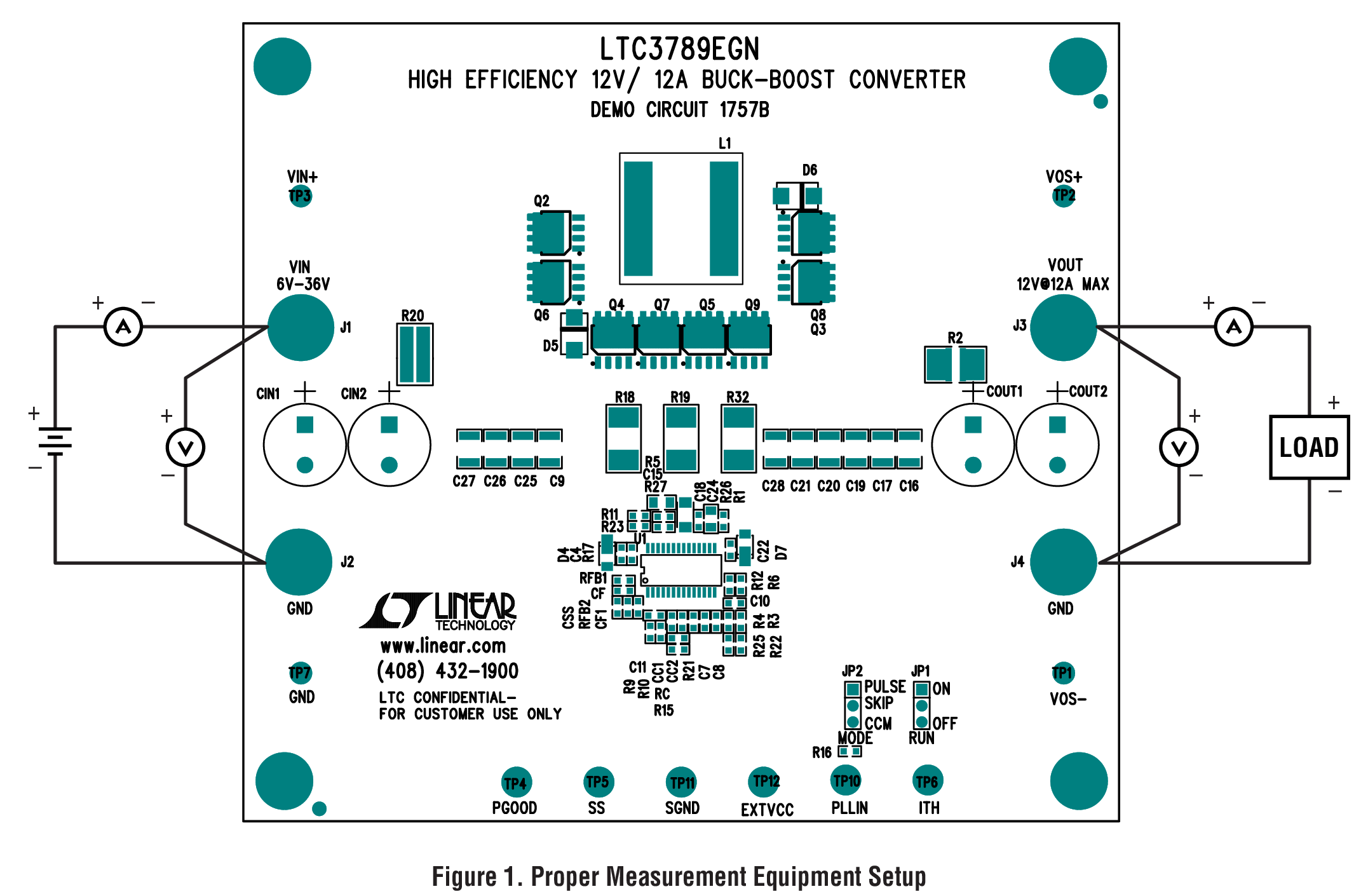

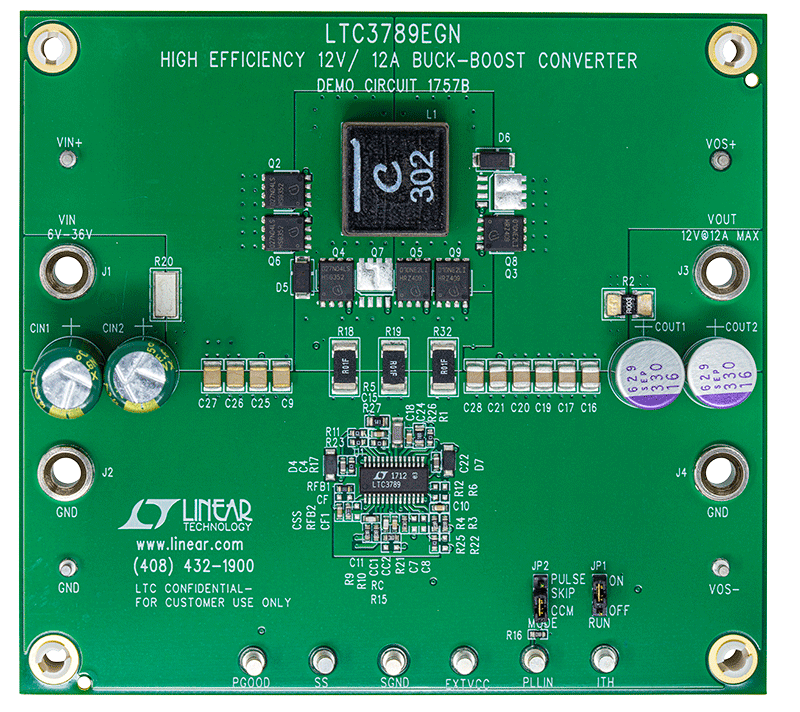

DC1757B

LTC3789EGN Buck-Boost Demo Board | VIN = 6V to 36V, VOUT = 12V @ 12A

zoom

DC1757B

LTC3789EGN Buck-Boost Demo Board | VIN = 6V to 36V, VOUT = 12V @ 12A

LTC3789EGN Buck-Boost Demo Board | VIN = 6V to 36V, VOUT = 12V @ 12A

製品の詳細

Demonstration circuit 1757B is a high efficiency synchronous buck-boost DC/DC converter with a 6V to 36V input voltage range. It can supply a 12A maximum load current with a 12V output. The demo board features the LTC3789EGN controller. The constant frequency current mode architecture allows a phase-lockable frequency of up to 600kHz, while an optional output current feedback loop provides support for applications such as battery charging. With a wide input range, wide output range and seamless transfers between operation modes, the LTC3789 is ideal for automotive, telecom, distributed DC power systems and battery-powered applications.








reference details image

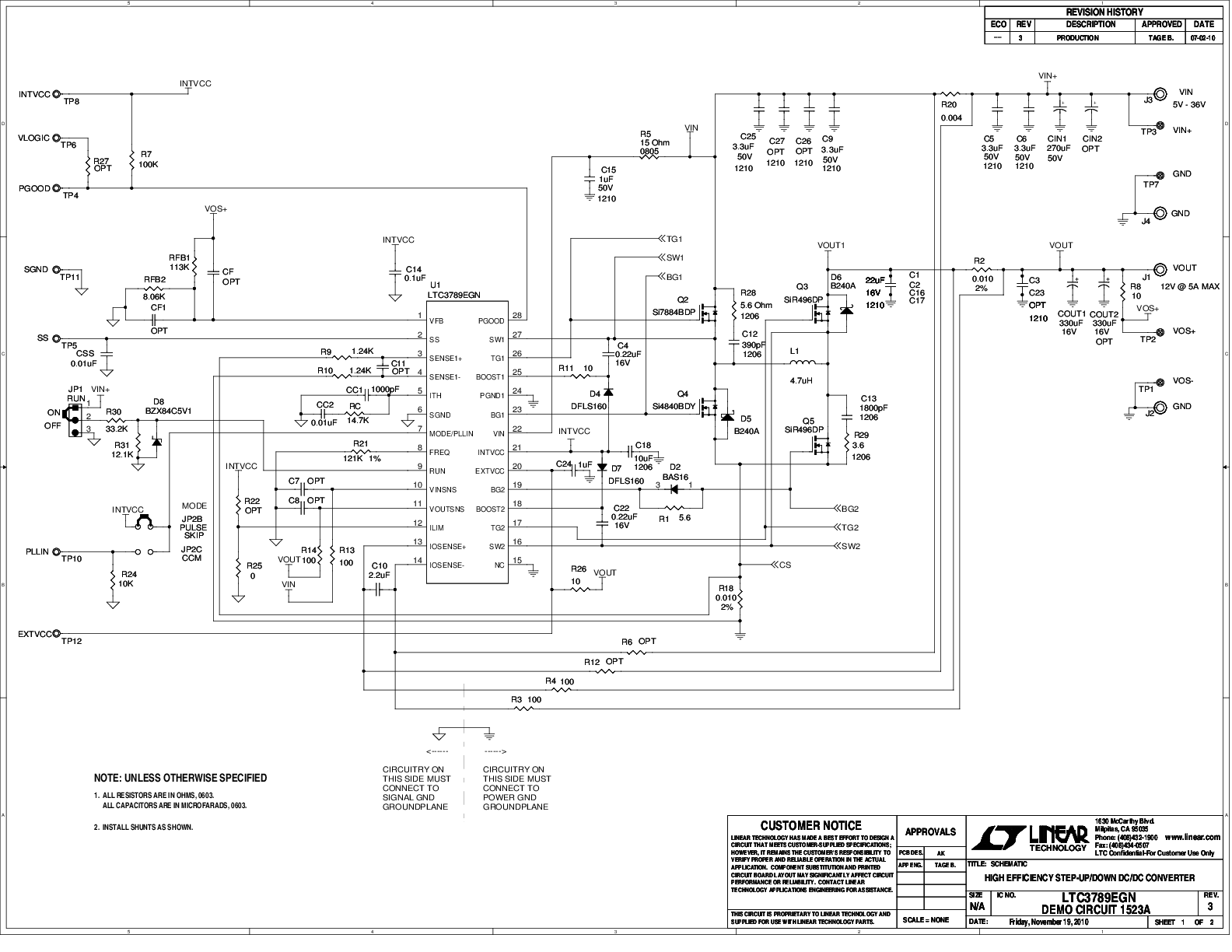

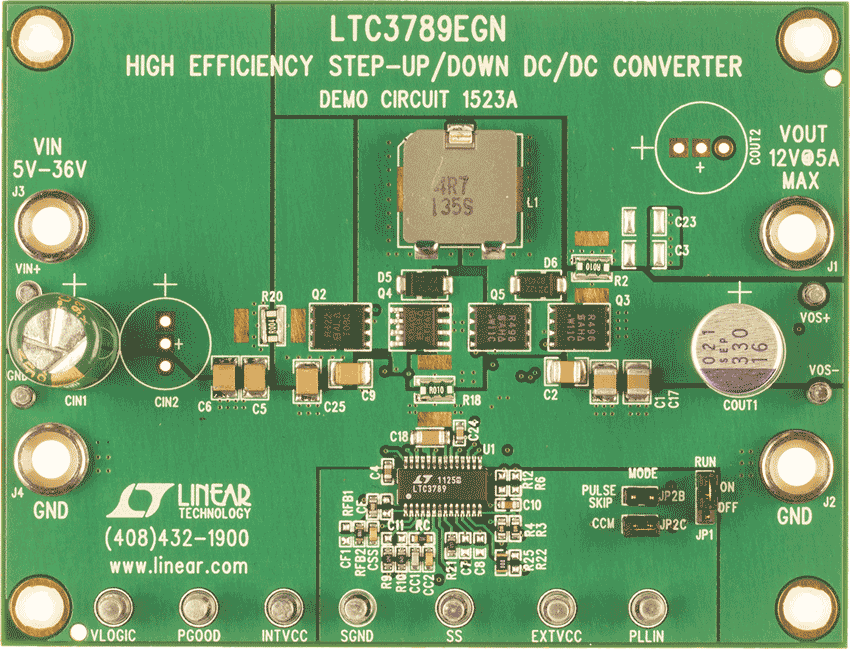

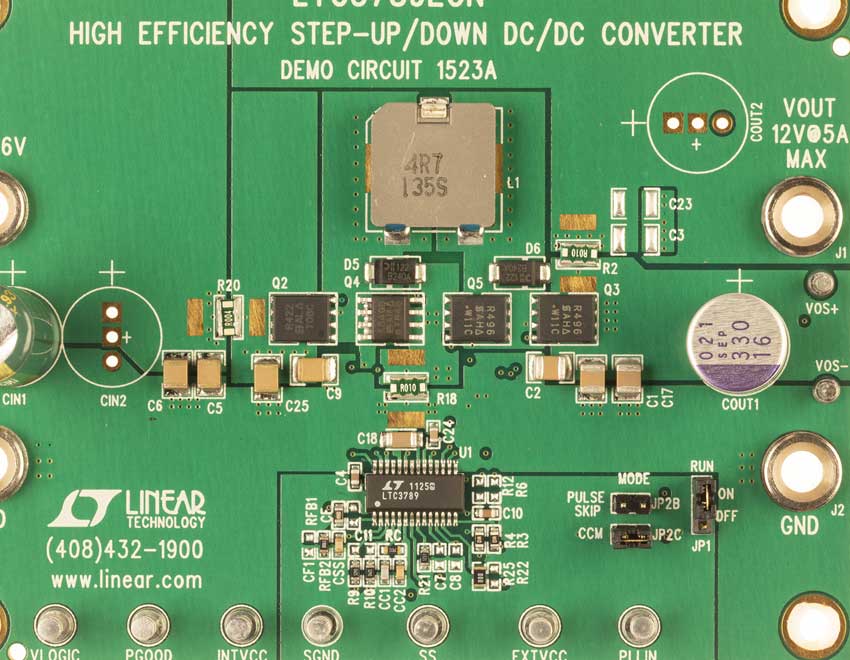

DC1523A

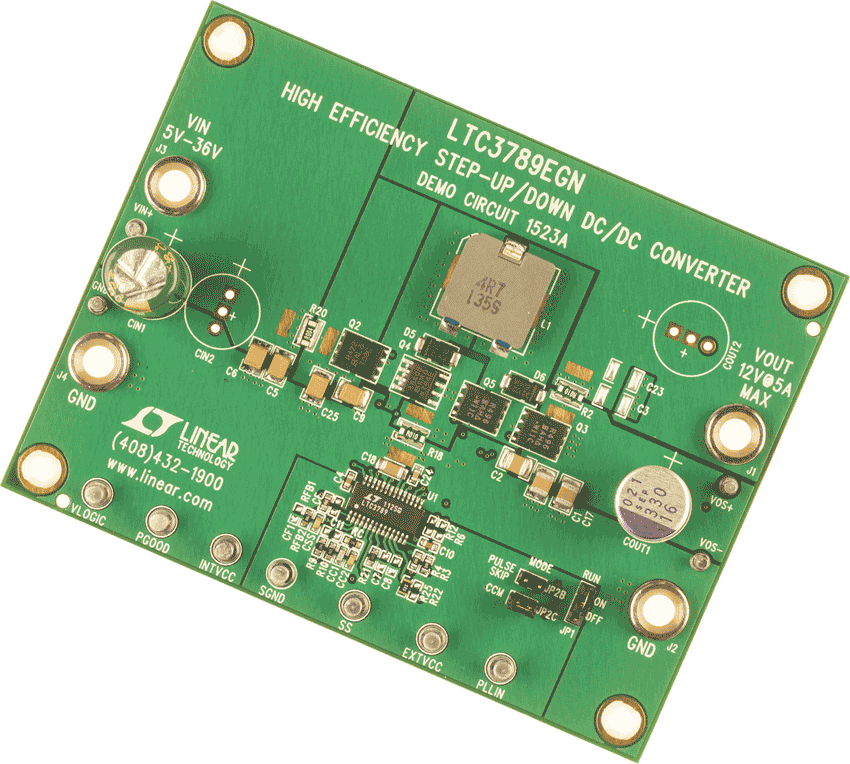

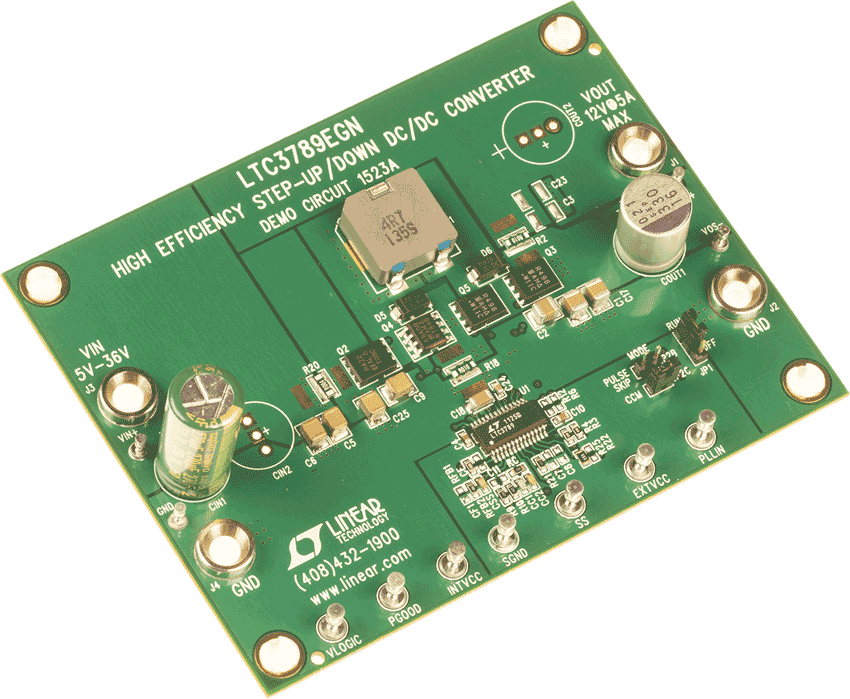

LTC3789EGN Demo Board | Synchronous Buck-Boost Controller, 5V ≤ VIN ≤ 36V, VOUT = 12V @ 5A

zoom

DC1523A

LTC3789EGN Demo Board | Synchronous Buck-Boost Controller, 5V ≤ VIN ≤ 36V, VOUT = 12V @ 5A

LTC3789EGN Demo Board | Synchronous Buck-Boost Controller, 5V ≤ VIN ≤ 36V, VOUT = 12V @ 5A

製品の詳細

Demonstration circuit 1523A features the LTC3789EGN, a high efficiency switching step-up/down controller. The DC1523A input range is from 5V to 36V. The output voltage is 12V. The board is capable of delivering up to 5A of output current over the input voltage range. The LTC3789EGN is a high performance switching regulator controller designed to regulate the output using input voltages above, below or equal to the output voltage.


Synchronous operation provides very high efficiency, up to 97%. Constant frequency current mode architecture allows phase-lockable frequency from 200kHz to 600kHz. An accurate output current limit provides support for battery charging.

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法
