LTC3891

低消費電流の、60V、同期整流式降圧コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$4.15
特長
  • 広いVIN範囲: 4V~60V (絶対最大定格は65V)
  • 動作時の低消費電流:50μA
  • 広い出力電圧範囲: 0.8V ≤ VOUT ≤ 24V
  • RSENSEまたはDCRによる電流検出
  • フェーズロック可能な周波数: 75kHz~750kHz
  • プログラム可能な固定周波数: 50kHz~900kHz
  • 軽負荷時に連続動作、パルス・スキップ動作、低リップルBurst Mode®動作のいずれかを選択可能
  • 選択可能な電流制限
  • 低損失動作: 99%デューティサイクル
  • 出力電圧のソフトスタートまたはトラッキングを調整可能
  • パワーグッド出力電圧モニタ
  • 出力過電圧保護
  • シャットダウン時の低消費電流: 14μA未満
  • 内部LDOがVINまたはEXTVCCからゲートドライブに電力を供給
  • 起動時に電流フォールドバックなし

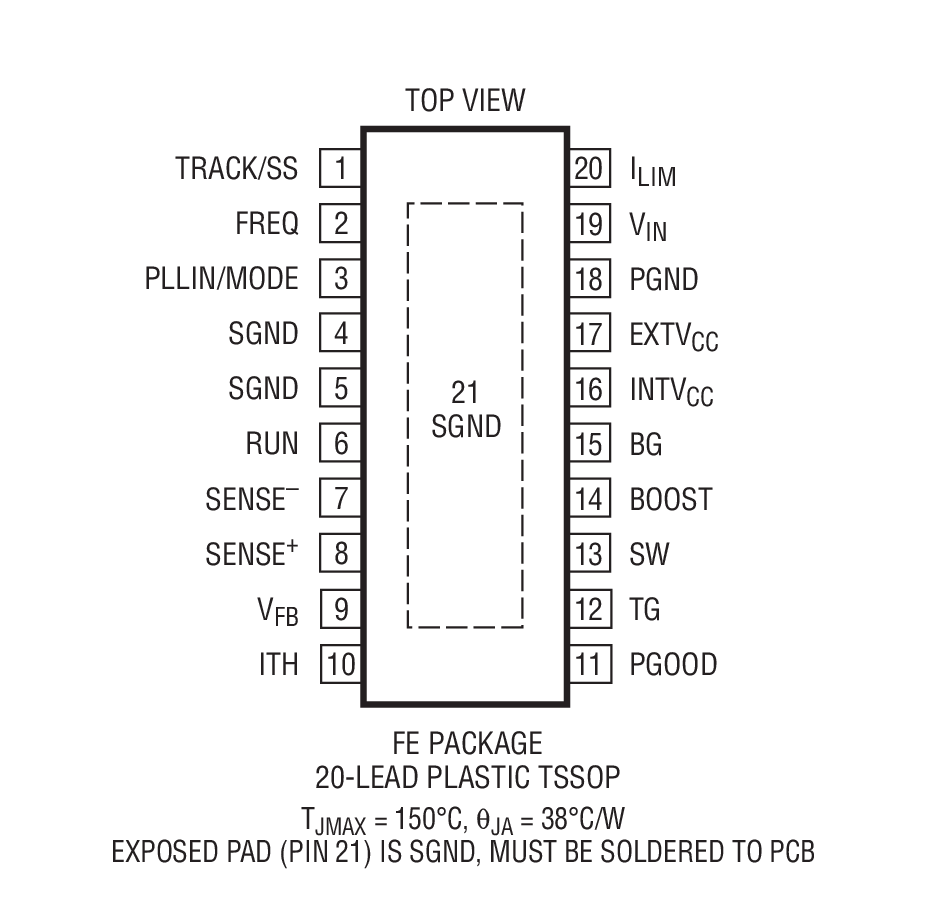

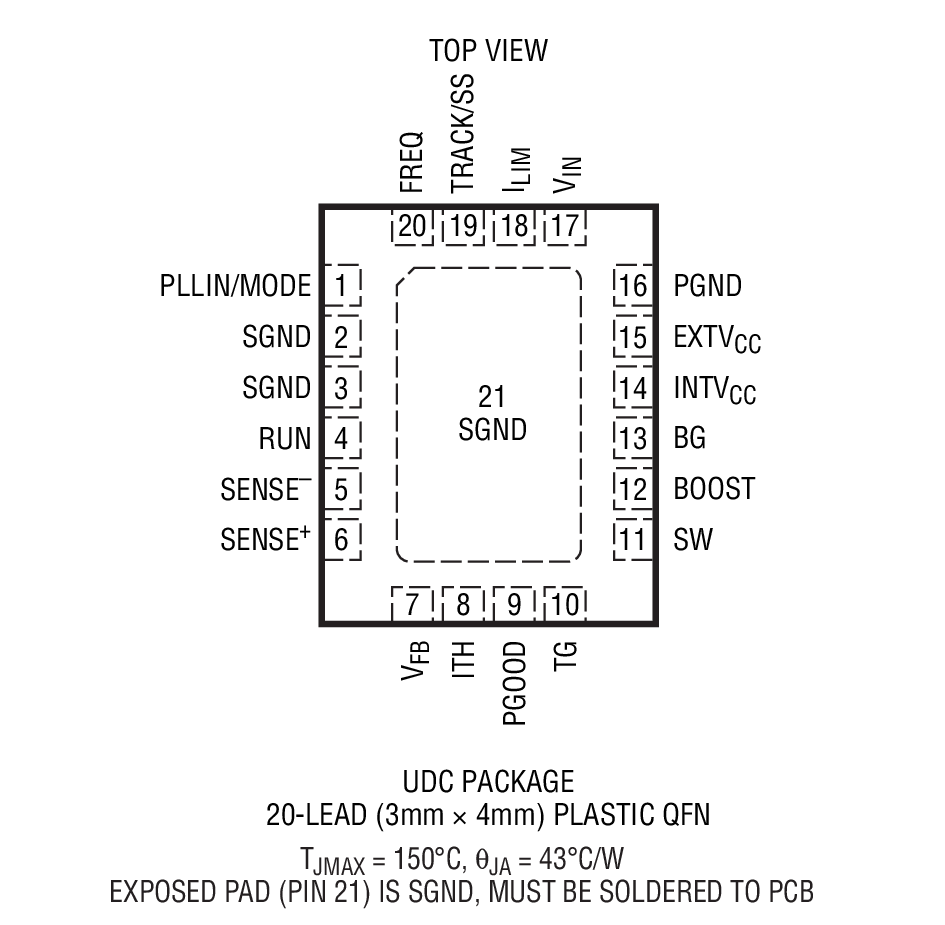

  • 小型20ピン3mm × 4mm QFNおよびTSSOPパッケージ

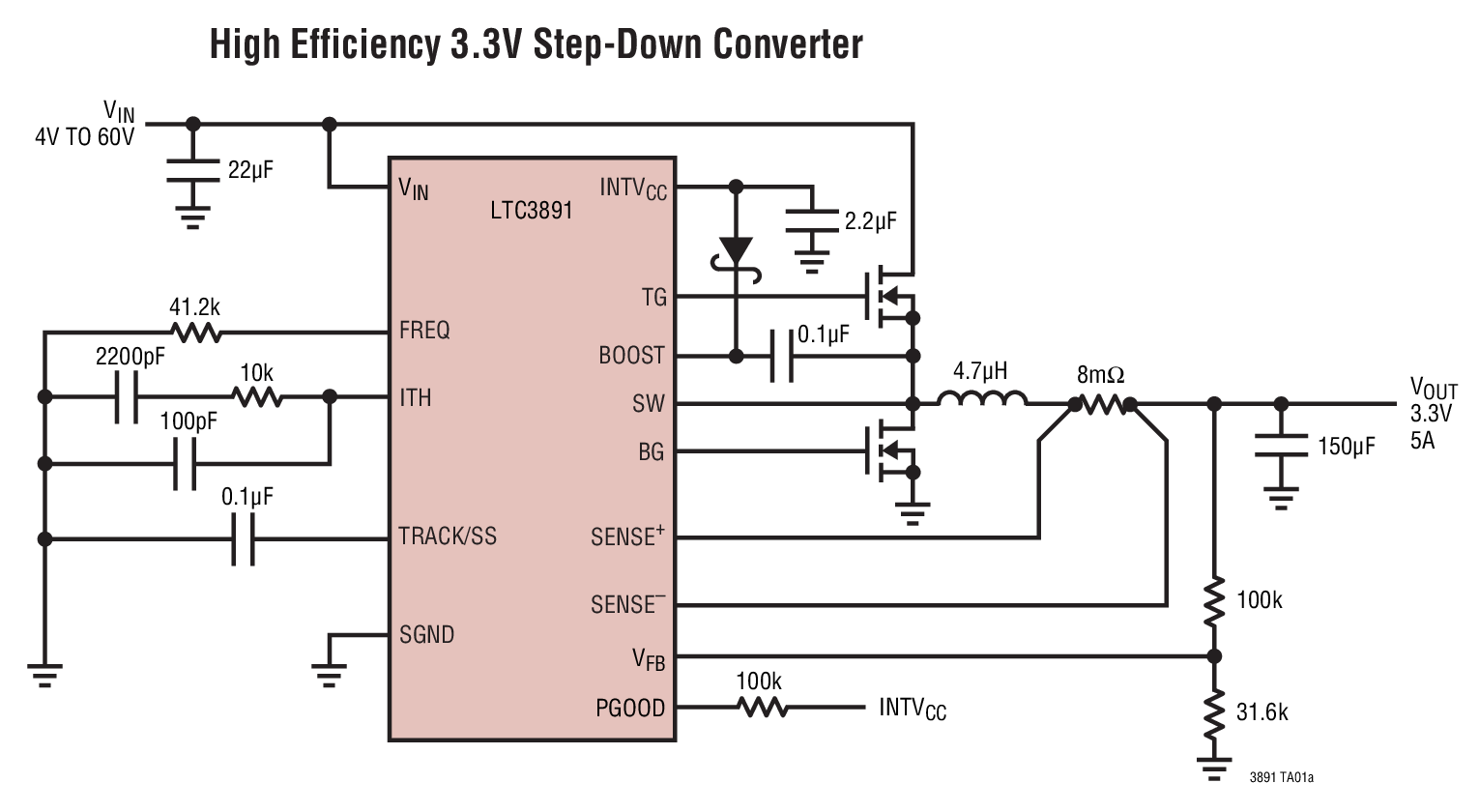

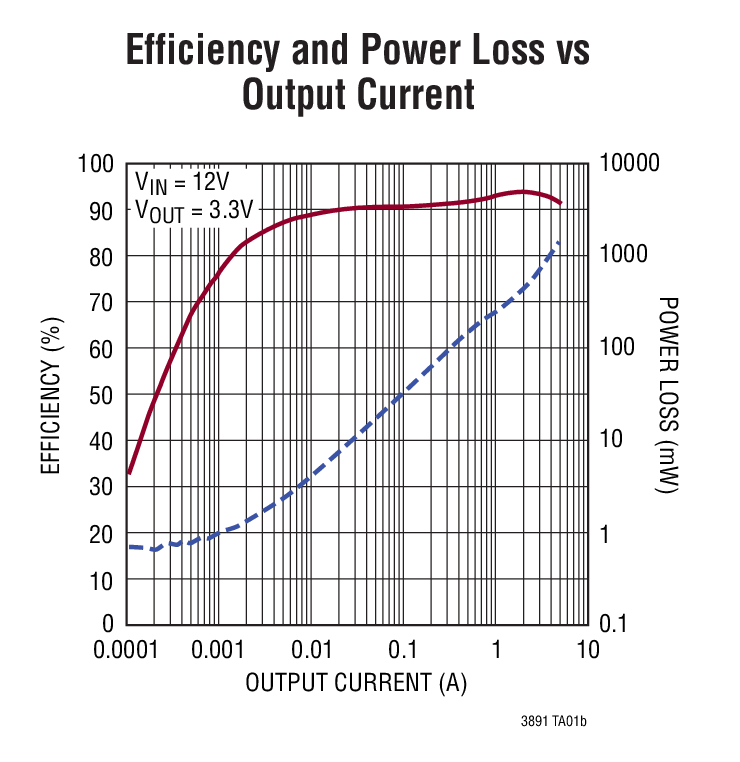

製品概要
show more Icon

LTC3891は、全てNチャネルの同期パワーMOSFET段をドライブする、高性能な降圧スイッチング・レギュレータDC/DCコントローラです。固定周波数電流モード・アーキテクチャにより、最大750kHzまでの周波数にフェーズロック可能です。

無負荷時の消費電流が50μAなので、バッテリ駆動システムの動作時間を延ばします。OPTI-LOOP®補償により、広範な出力容量とESR値に対して過渡応答を最適化することができます。LTC3891は高精度の0.8Vリファレンスとパワーグッド出力インジケータを備えています。入力電源範囲が4V~60Vと広いので、様々な中間バス電圧やバッテリの種類に対応できます。出力電圧は0.8V~24Vの範囲で設定可能です。

TRACK/SSピンにより、起動時に出力電圧をランプアップします。短絡が発生した場合は、電流フォールドバックによってMOSFETの熱損失を制限します。また、PLLIN/MODEピンにより、軽負荷時にBurst Mode動作、パルス・スキップ・モード、連続導通モードのいずれかを選択します。


アプリケーション

  • 車載向け常時オン・システム
  • バッテリ駆動デジタル機器
  • DC配電システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$4.15

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3891EFE#PBF
  • HTML
  • HTML
LTC3891EFE#TRPBF
  • HTML
  • HTML
LTC3891EUDC#PBF
  • HTML
  • HTML
LTC3891EUDC#TRPBF
  • HTML
  • HTML
LTC3891HFE#PBF
  • HTML
  • HTML
LTC3891HFE#TRPBF
  • HTML
  • HTML
LTC3891HUDC#PBF
  • HTML
  • HTML
LTC3891HUDC#TRPBF
  • HTML
  • HTML
LTC3891IFE#PBF
  • HTML
  • HTML
LTC3891IFE#TRPBF
  • HTML
  • HTML
LTC3891IUDC#PBF
  • HTML
  • HTML
LTC3891IUDC#TRPBF
  • HTML
  • HTML
LTC3891MPFE#PBF
  • HTML
  • HTML
LTC3891MPFE#TRPBF
  • HTML
  • HTML
LTC3891MPUDC#PBF
  • HTML
  • HTML
LTC3891MPUDC#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3891EFE#PBF

製造中

LTC3891EFE#TRPBF

製造中

LTC3891HFE#PBF

製造中

LTC3891HFE#TRPBF

製造中

LTC3891IFE#PBF

製造中

LTC3891IFE#TRPBF

製造中

LTC3891MPFE#PBF

製造中

LTC3891MPFE#TRPBF

製造中

7 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3891EFE#PBF

製造中

LTC3891EFE#TRPBF

製造中

LTC3891EUDC#PBF

製造中

LTC3891EUDC#TRPBF

製造中

LTC3891HFE#PBF

製造中

LTC3891HFE#TRPBF

製造中

LTC3891HUDC#PBF

製造中

LTC3891HUDC#TRPBF

製造中

LTC3891IFE#PBF

製造中

LTC3891IFE#TRPBF

製造中

LTC3891IUDC#PBF

製造中

LTC3891IUDC#TRPBF

製造中

LTC3891MPFE#PBF

製造中

LTC3891MPFE#TRPBF

製造中

LTC3891MPUDC#PBF

製造中

LTC3891MPUDC#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3891EFE#PBF

製造中

LTC3891EFE#TRPBF

製造中

LTC3891HFE#PBF

製造中

LTC3891HFE#TRPBF

製造中

LTC3891IFE#PBF

製造中

LTC3891IFE#TRPBF

製造中

LTC3891MPFE#PBF

製造中

LTC3891MPFE#TRPBF

製造中

7 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3891EFE#PBF

製造中

LTC3891EFE#TRPBF

製造中

LTC3891EUDC#PBF

製造中

LTC3891EUDC#TRPBF

製造中

LTC3891HFE#PBF

製造中

LTC3891HFE#TRPBF

製造中

LTC3891HUDC#PBF

製造中

LTC3891HUDC#TRPBF

製造中

LTC3891IFE#PBF

製造中

LTC3891IFE#TRPBF

製造中

LTC3891IUDC#PBF

製造中

LTC3891IUDC#TRPBF

製造中

LTC3891MPFE#PBF

製造中

LTC3891MPFE#TRPBF

製造中

LTC3891MPUDC#PBF

製造中

LTC3891MPUDC#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 2

reference details image

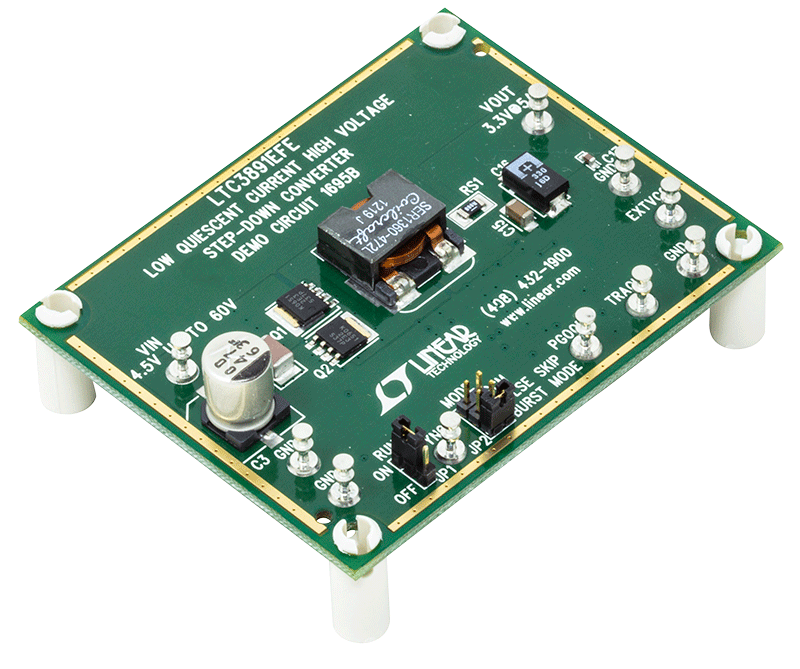

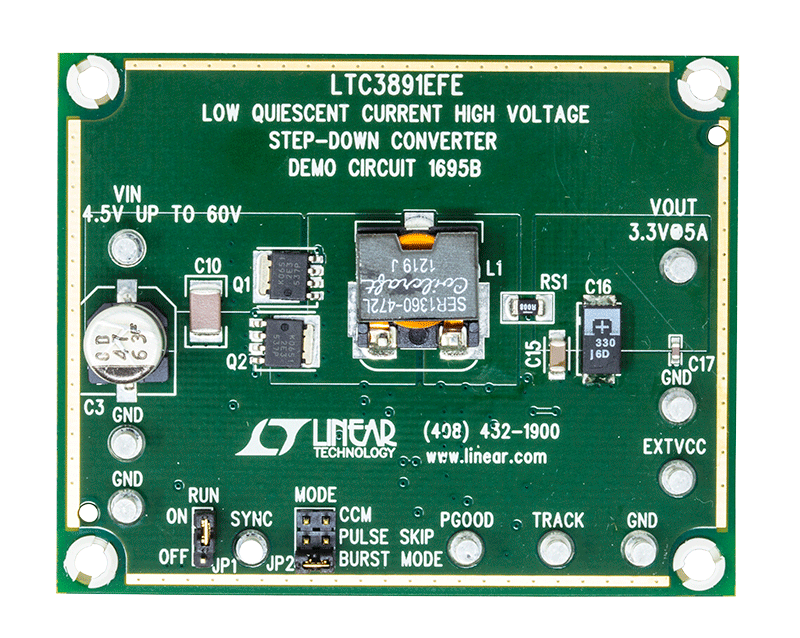

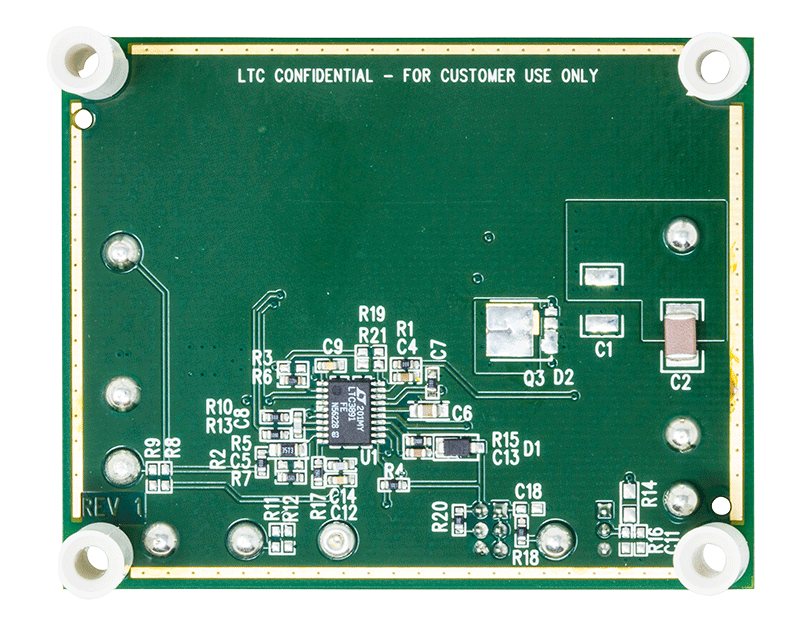

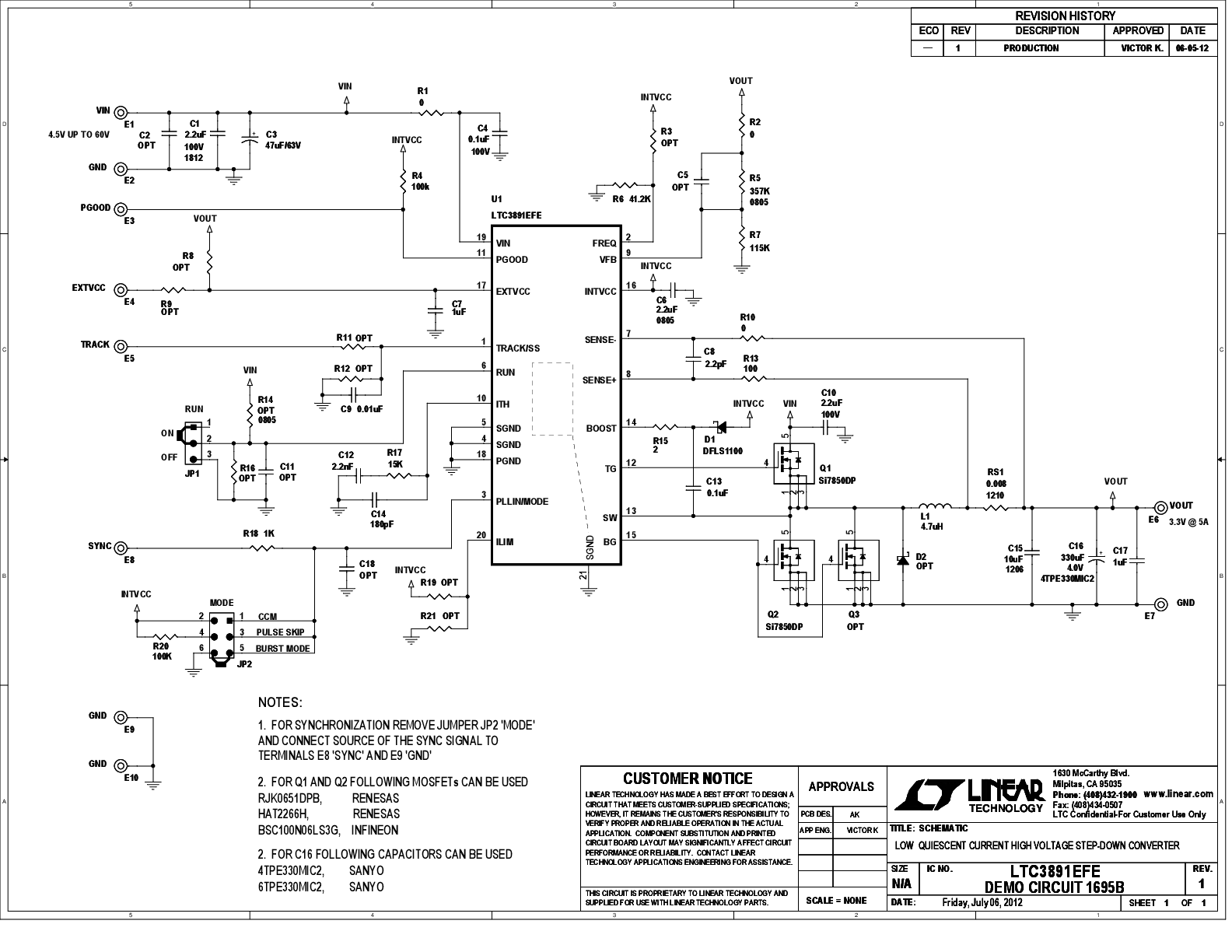

DC1695B

LTC3891EFE Demo Board | 4.5V ≤ VIN ≤ 60V, VOUT = 3.3V @ 5A

zoom

DC1695B

LTC3891EFE Demo Board | 4.5V ≤ VIN ≤ 60V, VOUT = 3.3V @ 5A

LTC3891EFE Demo Board | 4.5V ≤ VIN ≤ 60V, VOUT = 3.3V @ 5A

製品の詳細

Demonstration circuit 1695 is a Low Quiescent Current, Synchronous Buck Converter featuring the LTC3891EFE. DC1695 converts a 4.5V-60V voltage source to 3.3V at 5.0A. The main features of the board include an internal LDO for power gate driver from VIN or EXTVCC, RUN and PGOOD pins and a Mode selector that allows converter to run in CCM, Pulse Skipping or Burst Mode operation, selectable current limit. DC1695 supports also adjustable output voltage, Soft-Start and Tracking. Synchronization to an external clock is possible as well. The wide input voltage range of 4.5V to 60V is suitable for automotive or other battery fed application and Distributed DC Power Systems where low quiescent current is important.





reference details image

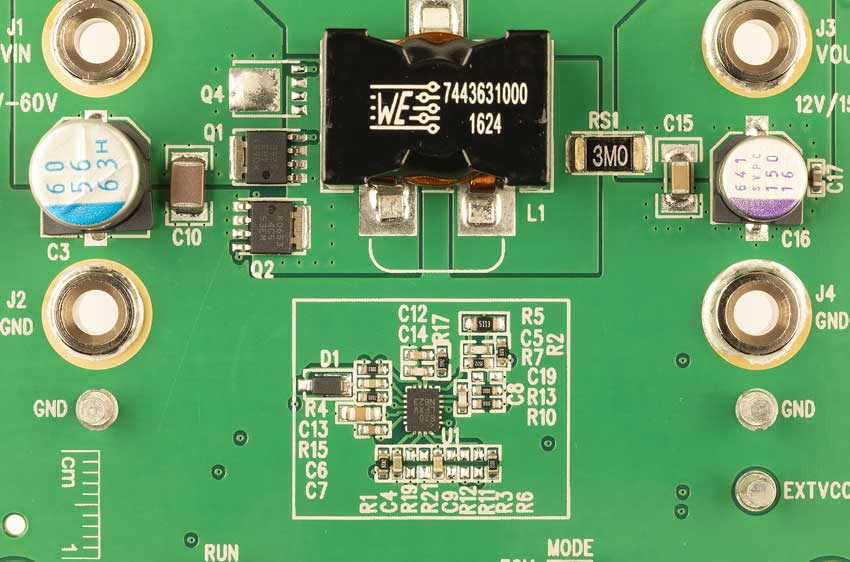

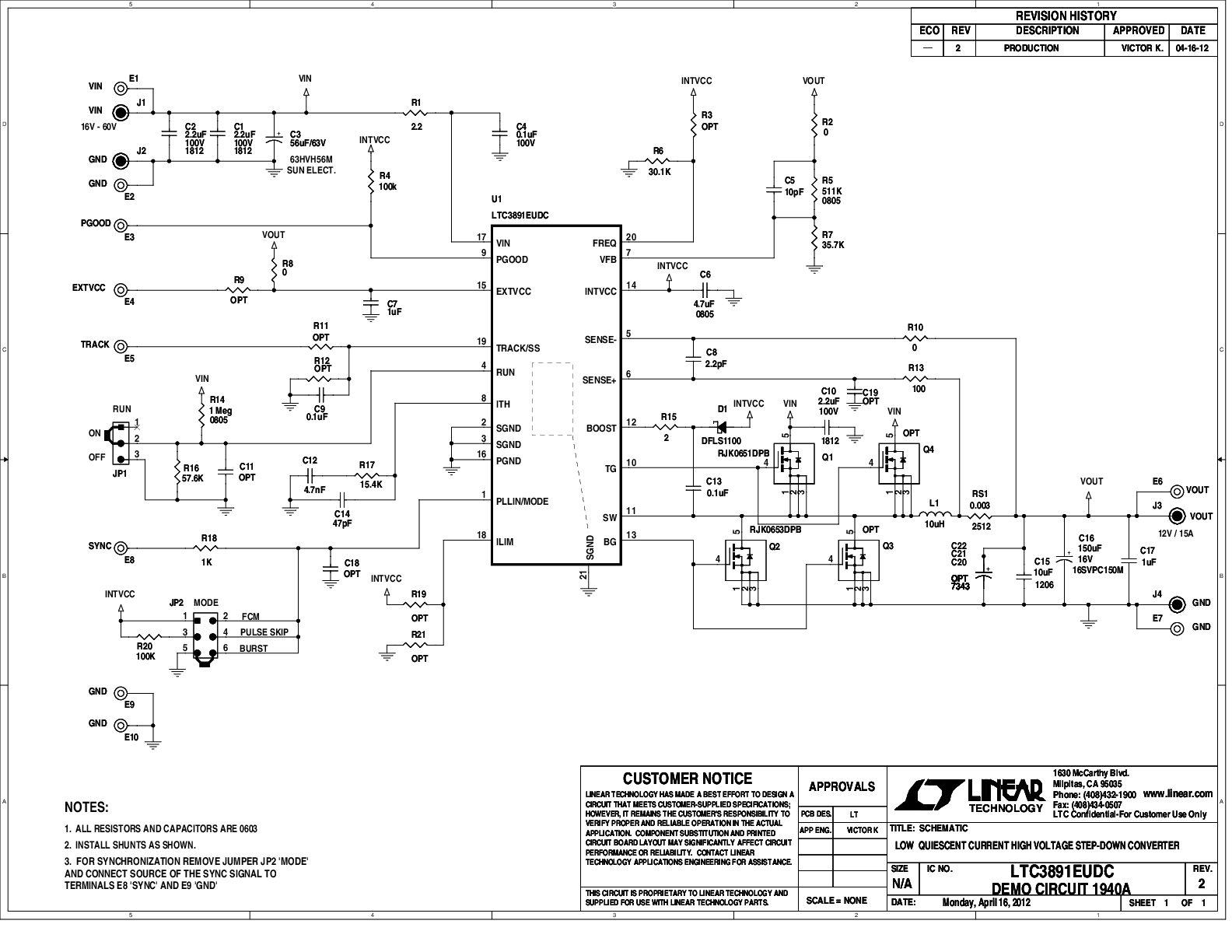

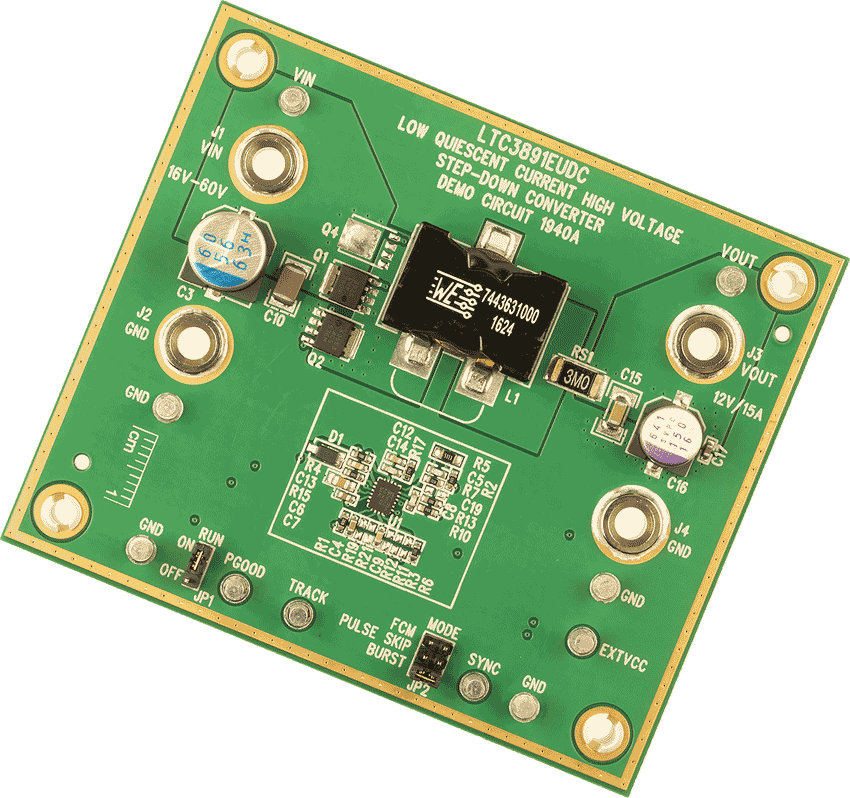

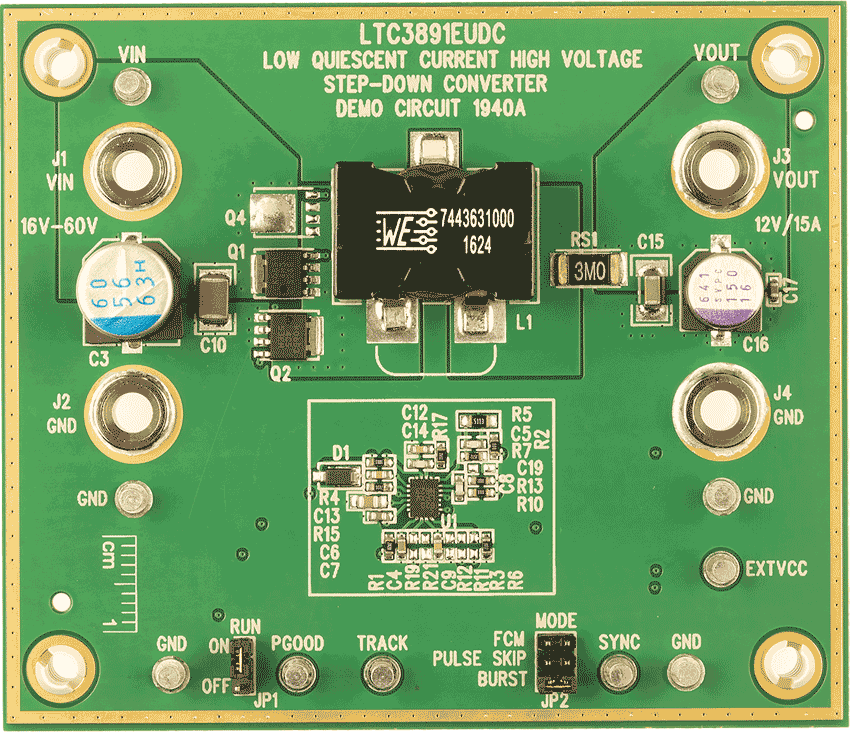

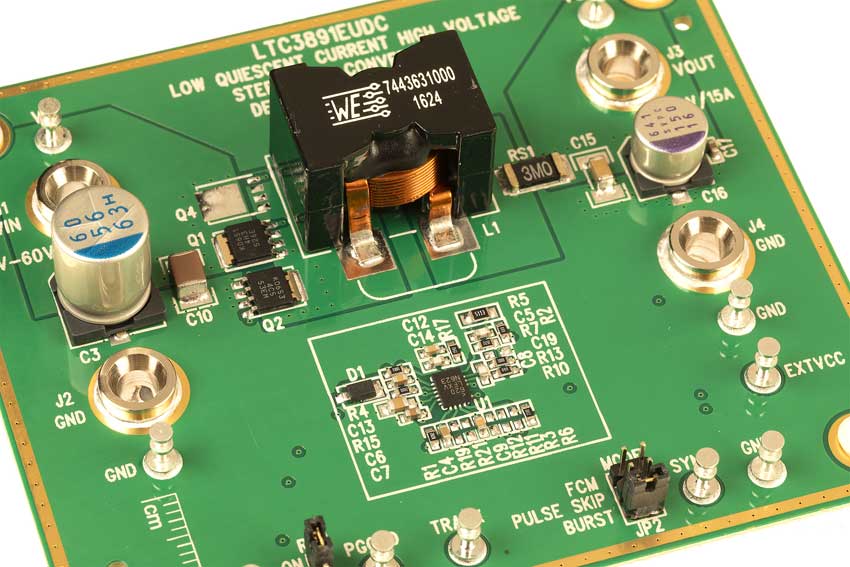

DC1940A
