製品概要
機能と利点
- 1本のインダクタで、安定化出力電圧より高い、低い、または等しい入力電圧が可能
- 入力電圧範囲：2.8V（EXTVCC > 6.4Vが必要）～80V
- 出力電圧範囲：1.3V～80V
- NチャネルMOSFETゲート・ドライバ4回路入り
- 同期整流動作：最大98%の効率
- 入力電流と出力電流のモニタ・ピン
- 同期可能な固定周波数：100kHz～400kHz
- 入力電流、入力電圧、出力電流、および出力電圧の帰還ループを内蔵
- クロック出力を使用してダイ温度をモニタ可能
- 38ピン(5mm × 7mm) QFNパッケージおよびTSSOPパッケージで供給。TSSOPパッケージは、改善された電圧動作に合わせて修正
製品概要
LT8705は、出力電圧より高い、低い、または等しい入力電圧で動作する高性能の昇降圧スイッチング・レギュレータ・コントローラです。このデバイスは、入力電流、入力電圧、出力電流、および出力電圧の帰還ループを内蔵しています。入力電圧範囲が2.8V～80V、出力電圧範囲が1.3V～80Vと広いので、LT8705はほとんどの太陽電池システム、自動車システム、通信システム、電池駆動システムに適合します。
LT8705には、どの帰還ループがアクティブであるかを示すサーボ・ピンがあります。また、MODEピンにより、軽負荷時の動作をBurst Mode®、不連続導通モード、連続導通モードのいずれかに選択できます。この他に、3.3V/12mAのLDO、同期可能な固定動作周波数、内蔵ゲート・ドライバ、調整可能なUVLO、最大レベルをプログラム可能な入力電流および出力電流モニタ機能を備えています。
| LT8705 | |
| LT8705A | Improved, pin-to-pin compatible version of LT8705. Recommended for all new designs |
アプリケーション
- 高電圧の昇降圧コンバータ
- 入力電流または出力電流制限コンバータ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R530 Reliability Data3/26/2018
-

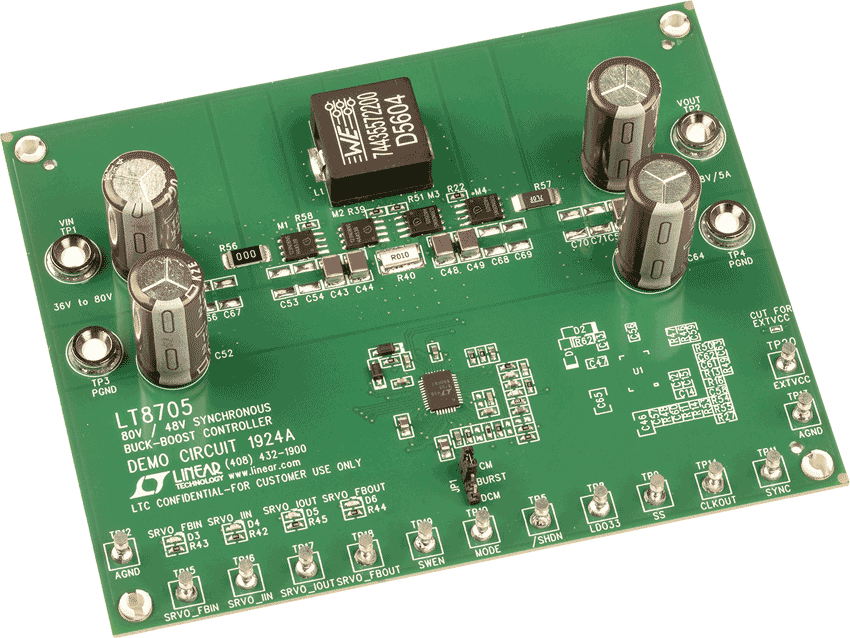

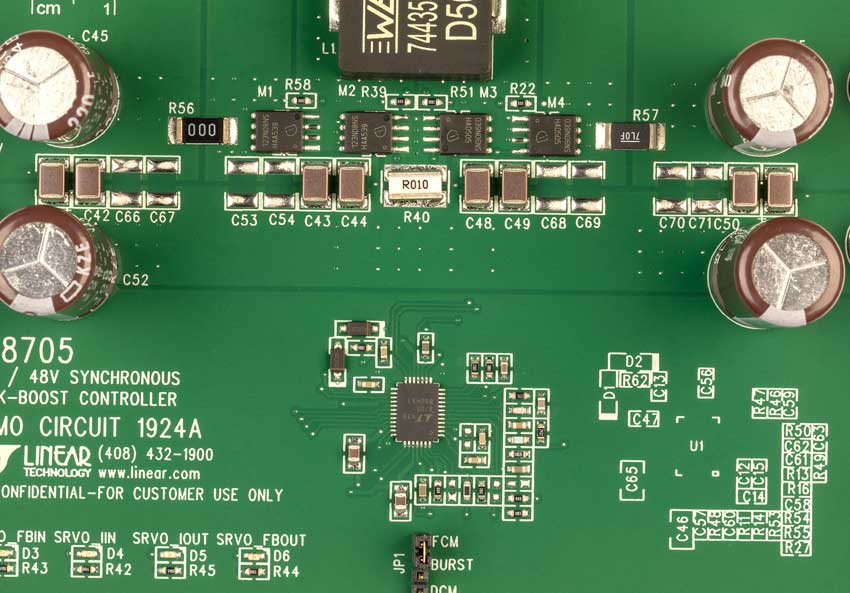

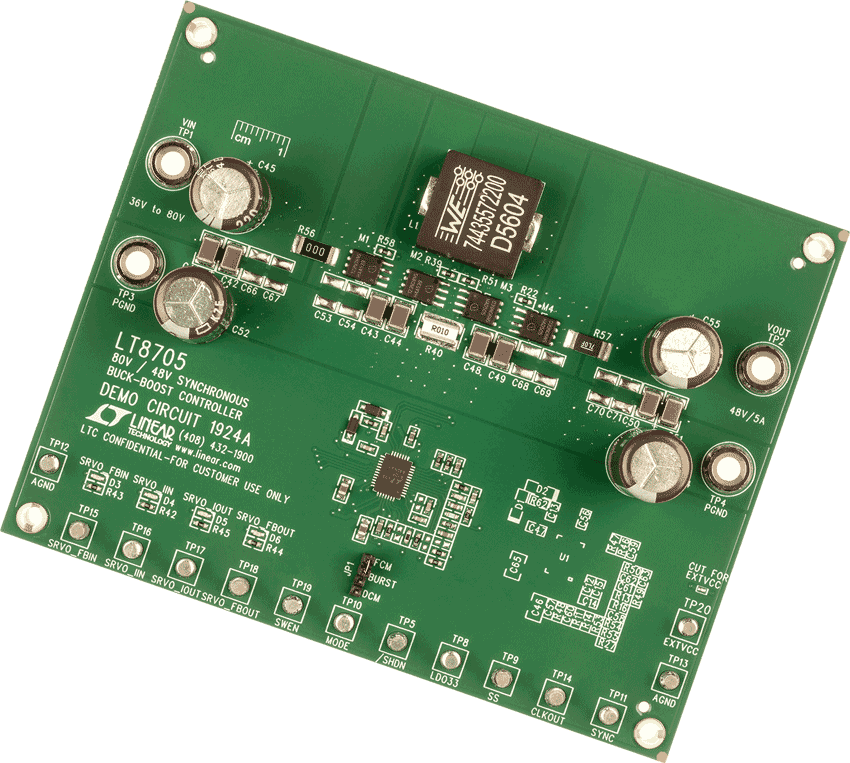

DC1924A - Demo Manual7/11/2014
-
80V to 150V Non-Isolated DC/DC2/6/2018
-
LT8705 - 80Vの同期整流式昇降圧 コントローラ7/3/2013
-
AN-140: リニア・レギュレータとスイッチング電源の基本概念9/1/2019
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT8705
LT8705A
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
この回路のプロジェクト・ファイルを開くには：
ステップ1：LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。
ステップ2：以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。
ステップ3：プロジェクト・ファイルが実行できない場合、リンクを右クリックして［対象をファイルに保存］を選択します。次に、LTpowerCADツールを起動し、［ファイル］メニューで［プロジェクトを開く］を選択してプロジェクト・ファイルを開きます。
LTpowerCADプロジェクト・ファイル
次のデバイス用の設計ツールがLTpowerCADでご使用になれます。
LT8705
LT8705A
おすすめ製品
LT8705 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT8705EFE#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LT8705EFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LT8705EUHF#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LT8705EUHF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LT8705HFE#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LT8705HFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LT8705IFE#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LT8705IFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LT8705IUHF#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LT8705IUHF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LT8705MPFE#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LT8705MPFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R530 Reliability Data |
