LT8390

スペクトラム拡散機能付き60V同期整流式4スイッチ昇降圧コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 32
1Ku当たりの価格 最低価格:$5.48
特長
  • 4スイッチのシングル・インダクタ・アーキテクチャにより、出力電圧より高い、低い、または等しい入力電圧が可能
  • 同期スイッチング:最大98%の効率
  • 独自のピーク降圧ピーク昇圧電流モード
  • 広いVIN の範囲:4V~60V
  • ±1.5%の出力電圧精度:(1V≤VOUT≤60V)
  • モニタ付き入力電流または出力電流の精度:±3%
  • 低EMIを実現するスペクトラム拡散変調
  • 高電位側PMOS負荷スイッチ・ドライバ
  • ブートストラップ・ダイオードを内蔵
  •  降圧または昇圧動作時に上側MOSFETのリフレッシュ・ノイズなし
  •  調整可能および同期可能な周波数:150kHz ~650kHz
  • シャットダウン時にVINからVOUTを切断
  • 露出パッド付き28ピンTSSOPパッケージおよび28ピンQFNパッケージ(4mm×5mm)で供給
製品概要
show more Icon

LT8390は、出力電圧より高い、低い、または等しい入力電圧から出力電圧、入力電流、または出力電流を安定化する同期整流式4スイッチ昇降圧DC/DCコントローラです。独自のピーク降圧/ピーク昇圧電流モード制御方式により、調整可能および同期可能な150kHz~650kHzの固定周波数動作を可能にし、内蔵された±15%のトライアングル・スペクトラム拡散周波数変調機能により低EMIを実現します。4V~60Vの入力電圧範囲および0V~60Vの出力電圧が可能であり、動作領域間を継ぎ目なく低ノイズで遷移できるので、LT8390は自動車、産業用、通信、さらにはバッテリ駆動システムでの電圧レギュレータ、バッテリ、およびスーパーキャパシタ・チャージャ・アプリケーションに最適です。

LT8390は、入力または出力電流モニタおよびパワーグッド・フラグを提供します。出力短絡状態を検出するためのフォルト保護も提供されており、出力短絡状態の発生時に、LT8390はリトライするか、ラッチオフするか、動作を維持します。

Max Switching Frequency Max Output Power
LT8390 650kHz 450W+
LT8390A 2MHz 50W+

アプリケーション

  • 自動車用、産業用、通信システム
  • 大電力バッテリ駆動システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 32
1Ku当たりの価格 最低価格:$5.48

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT8390EFE#PBF
  • HTML
  • HTML
LT8390EFE#TRPBF
  • HTML
  • HTML
LT8390EFE#WPBF
  • HTML
  • HTML
LT8390EFE#WTRPBF
  • HTML
  • HTML
LT8390EUFD#PBF
  • HTML
  • HTML
LT8390EUFD#TRPBF
  • HTML
  • HTML
LT8390EUFD#WPBF
  • HTML
  • HTML
LT8390EUFD#WTRPBF
  • HTML
  • HTML
LT8390HFE#PBF
  • HTML
  • HTML
LT8390HFE#TRPBF
  • HTML
  • HTML
LT8390HFE#WPBF
  • HTML
  • HTML
LT8390HFE#WTRPBF
  • HTML
  • HTML
LT8390HUFD#PBF
  • HTML
  • HTML
LT8390HUFD#TRPBF
  • HTML
  • HTML
LT8390HUFD#WPBF
  • HTML
  • HTML
LT8390HUFD#WTRPBF
  • HTML
  • HTML
LT8390IFE#PBF
  • HTML
  • HTML
LT8390IFE#TRPBF
  • HTML
  • HTML
LT8390IFE#WPBF
  • HTML
  • HTML
LT8390IFE#WTRPBF
  • HTML
  • HTML
LT8390IUFD#PBF
  • HTML
  • HTML
LT8390IUFD#TRPBF
  • HTML
  • HTML
LT8390IUFD#WPBF
  • HTML
  • HTML
LT8390IUFD#WTRPBF
  • HTML
  • HTML
LT8390JFE#PBF
  • HTML
  • HTML
LT8390JFE#TRPBF
  • HTML
  • HTML
LT8390JFE#WPBF
  • HTML
  • HTML
LT8390JFE#WTRPBF
  • HTML
  • HTML
LT8390JUFD#PBF
  • HTML
  • HTML
LT8390JUFD#TRPBF
  • HTML
  • HTML
LT8390JUFD#WPBF
  • HTML
  • HTML
LT8390JUFD#WTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 1, 2023

- 23_0012

LT8390 Data Sheet Electrical Characteristic Changes

LT8390EFE#PBF

製造中

LT8390EFE#TRPBF

製造中

LT8390EFE#WPBF

LT8390EFE#WTRPBF

LT8390EUFD#PBF

製造中

LT8390EUFD#TRPBF

製造中

LT8390EUFD#WPBF

LT8390EUFD#WTRPBF

LT8390HFE#PBF

製造中

LT8390HFE#TRPBF

製造中

LT8390HFE#WPBF

LT8390HFE#WTRPBF

LT8390HUFD#PBF

製造中

LT8390HUFD#TRPBF

製造中

LT8390HUFD#WPBF

LT8390HUFD#WTRPBF

LT8390IFE#PBF

製造中

LT8390IFE#TRPBF

製造中

LT8390IFE#WPBF

LT8390IFE#WTRPBF

LT8390IUFD#PBF

製造中

LT8390IUFD#TRPBF

製造中

LT8390IUFD#WPBF

LT8390IUFD#WTRPBF

LT8390JFE#PBF

製造中

LT8390JFE#TRPBF

製造中

LT8390JFE#WPBF

LT8390JFE#WTRPBF

LT8390JUFD#PBF

製造中

LT8390JUFD#TRPBF

製造中

LT8390JUFD#WPBF

LT8390JUFD#WTRPBF

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8390EFE#PBF

製造中

LT8390EFE#TRPBF

製造中

LT8390EFE#WPBF

LT8390EFE#WTRPBF

LT8390HFE#PBF

製造中

LT8390HFE#TRPBF

製造中

LT8390HFE#WPBF

LT8390HFE#WTRPBF

LT8390IFE#PBF

製造中

LT8390IFE#TRPBF

製造中

LT8390IFE#WPBF

LT8390IFE#WTRPBF

LT8390JFE#PBF

製造中

LT8390JFE#TRPBF

製造中

LT8390JFE#WPBF

LT8390JFE#WTRPBF

4 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8390EFE#PBF

製造中

LT8390EFE#TRPBF

製造中

LT8390EUFD#PBF

製造中

LT8390EUFD#TRPBF

製造中

LT8390HFE#PBF

製造中

LT8390HFE#TRPBF

製造中

LT8390HUFD#PBF

製造中

LT8390HUFD#TRPBF

製造中

LT8390IFE#PBF

製造中

LT8390IFE#TRPBF

製造中

LT8390IUFD#PBF

製造中

LT8390IUFD#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 1, 2023

- 23_0012

arrow down

LT8390 Data Sheet Electrical Characteristic Changes

LT8390EFE#PBF

製造中

LT8390EFE#TRPBF

製造中

LT8390EFE#WPBF

LT8390EFE#WTRPBF

LT8390EUFD#PBF

製造中

LT8390EUFD#TRPBF

製造中

LT8390EUFD#WPBF

LT8390EUFD#WTRPBF

LT8390HFE#PBF

製造中

LT8390HFE#TRPBF

製造中

LT8390HFE#WPBF

LT8390HFE#WTRPBF

LT8390HUFD#PBF

製造中

LT8390HUFD#TRPBF

製造中

LT8390HUFD#WPBF

LT8390HUFD#WTRPBF

LT8390IFE#PBF

製造中

LT8390IFE#TRPBF

製造中

LT8390IFE#WPBF

LT8390IFE#WTRPBF

LT8390IUFD#PBF

製造中

LT8390IUFD#TRPBF

製造中

LT8390IUFD#WPBF

LT8390IUFD#WTRPBF

LT8390JFE#PBF

製造中

LT8390JFE#TRPBF

製造中

LT8390JFE#WPBF

LT8390JFE#WTRPBF

LT8390JUFD#PBF

製造中

LT8390JUFD#TRPBF

製造中

LT8390JUFD#WPBF

LT8390JUFD#WTRPBF

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8390EFE#PBF

製造中

LT8390EFE#TRPBF

製造中

LT8390EFE#WPBF

LT8390EFE#WTRPBF

LT8390HFE#PBF

製造中

LT8390HFE#TRPBF

製造中

LT8390HFE#WPBF

LT8390HFE#WTRPBF

LT8390IFE#PBF

製造中

LT8390IFE#TRPBF

製造中

LT8390IFE#WPBF

LT8390IFE#WTRPBF

LT8390JFE#PBF

製造中

LT8390JFE#TRPBF

製造中

LT8390JFE#WPBF

LT8390JFE#WTRPBF

4 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8390EFE#PBF

製造中

LT8390EFE#TRPBF

製造中

LT8390EUFD#PBF

製造中

LT8390EUFD#TRPBF

製造中

LT8390HFE#PBF

製造中

LT8390HFE#TRPBF

製造中

LT8390HUFD#PBF

製造中

LT8390HUFD#TRPBF

製造中

LT8390IFE#PBF

製造中

LT8390IFE#TRPBF

製造中

LT8390IUFD#PBF

製造中

LT8390IUFD#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

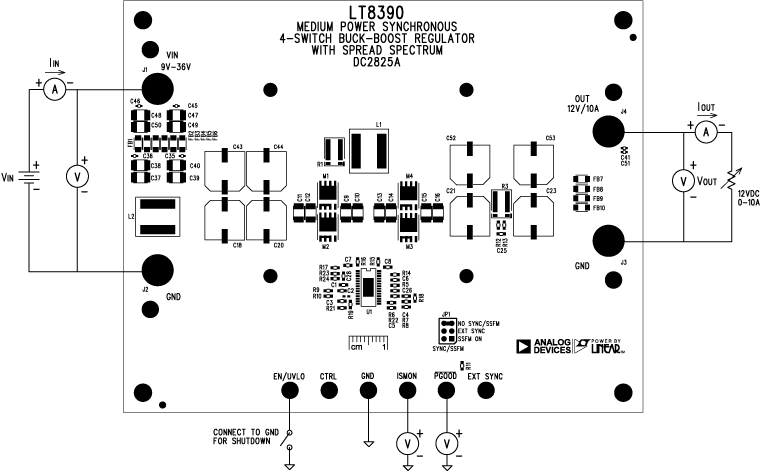

DC2825A

LT8390 デモ用ボード | 12VOUT、120W同期4スイッチ昇降圧レギュレータ

zoom

DC2825A

LT8390 デモ用ボード | 12VOUT、120W同期4スイッチ昇降圧レギュレータ

LT8390 デモ用ボード | 12VOUT、120W同期4スイッチ昇降圧レギュレータ

製品の詳細

デモンストレーション回路2825Aは、LT8390の中出力能力を実証する、4スイッチ同期昇降圧レギュレータです。出力は12V、最大出力電流は10Aで、最大120Wの電力を供給します。スイッチング周波数は 300 kHz で、効率は96%超です。

DC2825Aの定常状態での動作入力電圧範囲(部品温度が90°C未満の場合)は、9V〜22Vです。DC2825Aのトランジェント動作の入力電圧範囲は、7V~36V です。出力電圧およびEN/UVLOは、すべて抵抗分圧器を使用して設定します。EN/UVLO が設定され、入力電圧が7Vを下回ると回路の電源が切れ、入力電圧が8Vを越えると電源が入ります。

reference details image

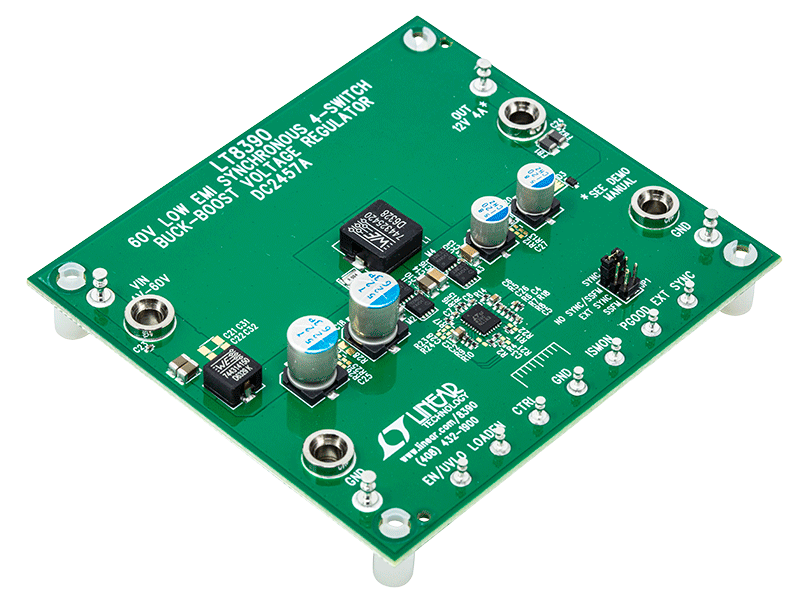

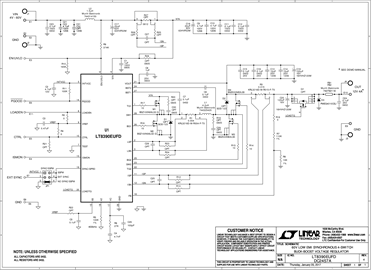

DC2457A

LT8390デモ・ボード | 同期昇降圧コントローラ、4V ≤ VIN ≤ 60V、VOUT = 12V @ 4A(Fsw=400kHz)

zoom

DC2457A

LT8390デモ・ボード | 同期昇降圧コントローラ、4V ≤ VIN ≤ 60V、VOUT = 12V @ 4A(Fsw=400kHz)

LT8390デモ・ボード | 同期昇降圧コントローラ、4V ≤ VIN ≤ 60V、VOUT = 12V @ 4A(Fsw=400kHz)

製品の詳細

デモ回路DC2457Aは、低EMIノイズと小型フットプリントが特長の12V、4A、4スイッチ同期昇降圧レギュレータです。400kHzのスイッチング周波数で動作します。シンプルなジャンパでスペクトラム拡散周波数変調(SSFM)を有効にして、EMIを低減できます。DC2457Aには、最適化されたレイアウトや入出力フィルタなどその他の低EMI機能も備わっています。この回路はCISPR 25クラス5の伝導および放射EMIに適合しています。



reference details image

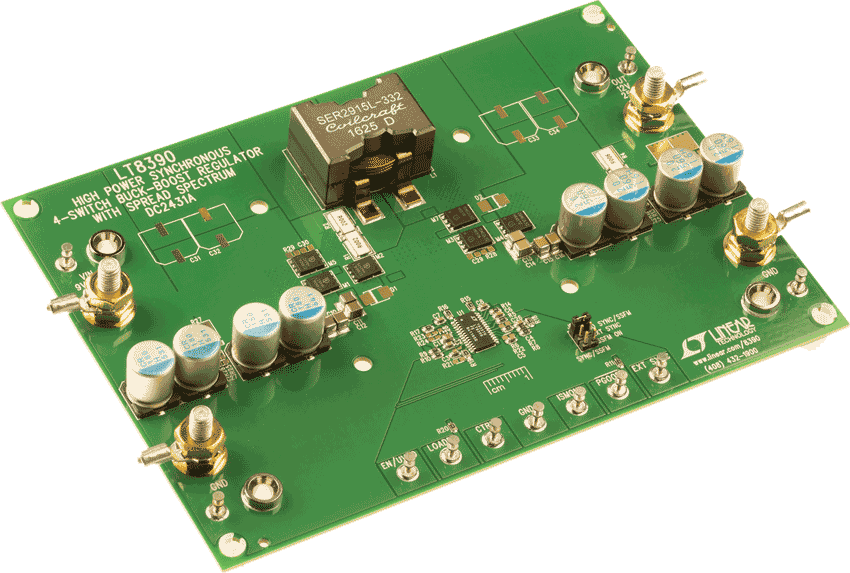

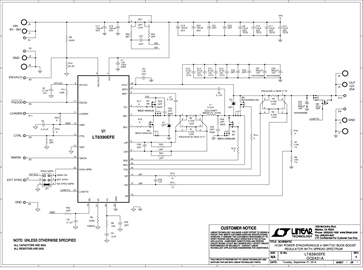

DC2431A
