LT8390A

スペクトラム拡散機能を備える60V/2MHz同期整流式4スイッチ昇降圧コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 26
1Ku当たりの価格 最低価格:$5.48
特長
  • 4スイッチのシングル・インダクタ・アーキテクチャにより、出力電圧より高い、低い、または等しい入力電圧が可能
  • 効率:最大95%(2MHz時)
  • 独自のピーク降圧ピーク昇圧電流モード
  • 広いVINの範囲:4V~60V
  • ±1.5%の出力電圧精度:(1V ≤ VOUT ≤ 60V)
  • モニタ付き入力電流または出力電流の精度:±3%
  • 低EMIを実現するスペクトラム拡散変調
  • 高電位側PMOS負荷スイッチ・ドライバ
  • 降圧または昇圧動作時に上側MOSFETのリフレッシュ・ノイズなし
  • 調整可能および同期可能な周波数:600kHz~2MHz
  • シャットダウン時にVINからVOUTを切断
  • 露出パッド付き28ピンTSSOPパッケージおよび28ピンQFNパッケージ(4mm×5mm)で供給
製品概要
show more Icon

LT8390Aは、出力電圧より高い、低い、または等しい入力電圧から出力電圧、入力電流、または出力電流を安定化する同期整流式4スイッチ昇降圧DC/DCコントローラです。独自のピーク降圧/ピーク昇圧電流モード制御方式により、調整可能および同期可能な600kHz~2MHzの固定周波数動作を可能にし、内蔵された25%のトライアングル・スペクトラム拡散周波数変調機能により低EMIを実現します。4V~60Vの入力電圧範囲および0V~60Vの出力電圧が可能であり、動作領域間を継ぎ目なく低ノイズで遷移できるので、LT8390Aは自動車、産業用、通信、さらにはバッテリ駆動システムでの電圧レギュレータ、バッテリ、およびスーパーキャパシタ・チャージャ・アプリケーションに最適です。

LT8390Aは、入力または出力電流モニタおよびパワーグッド・フラグを提供します。出力短絡状態を検出するためのフォルト保護も提供されており、出力短絡状態の発生時に、LT8390Aはリトライするか、ラッチオフするか、動作を維持します。


スイッチング周波数(MAX) 出力(最大)
LT8390 650kHz 450W+
LT8390A 2MHz 50W+

アプリケーション

  • 自動車用、産業用、通信システム
  • 高周波数バッテリ駆動システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 26
1Ku当たりの価格 最低価格:$5.48

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT8390AEFE#PBF
  • HTML
  • HTML
LT8390AEFE#TRPBF
  • HTML
  • HTML
LT8390AEFE#WPBF
  • HTML
  • HTML
LT8390AEFE#WTRPBF
  • HTML
  • HTML
LT8390AEUFD#PBF
  • HTML
  • HTML
LT8390AEUFD#TRPBF
  • HTML
  • HTML
LT8390AHFE#PBF
  • HTML
  • HTML
LT8390AHFE#TRPBF
  • HTML
  • HTML
LT8390AHFE#WPBF
  • HTML
  • HTML
LT8390AHFE#WTRPBF
  • HTML
  • HTML
LT8390AHUFD#PBF
  • HTML
  • HTML
LT8390AHUFD#TRPBF
  • HTML
  • HTML
LT8390AHUFD#WPBF
  • HTML
  • HTML
LT8390AHUFD#WTRPBF
  • HTML
  • HTML
LT8390AIFE#PBF
  • HTML
  • HTML
LT8390AIFE#TRPBF
  • HTML
  • HTML
LT8390AIUFD#PBF
  • HTML
  • HTML
LT8390AIUFD#TRPBF
  • HTML
  • HTML
LT8390AJFE#PBF
  • HTML
  • HTML
LT8390AJFE#TRPBF
  • HTML
  • HTML
LT8390AJFE#WPBF
  • HTML
  • HTML
LT8390AJFE#WTRPBF
  • HTML
  • HTML
LT8390AJUFD#PBF
  • HTML
  • HTML
LT8390AJUFD#TRPBF
  • HTML
  • HTML
LT8390AJUFD#WPBF
  • HTML
  • HTML
LT8390AJUFD#WTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8390AEFE#PBF

製造中

LT8390AEFE#TRPBF

製造中

LT8390AEFE#WPBF

製造中

LT8390AEFE#WTRPBF

製造中

LT8390AHFE#PBF

製造中

LT8390AHFE#TRPBF

製造中

LT8390AHFE#WPBF

製造中

LT8390AHFE#WTRPBF

製造中

LT8390AIFE#PBF

製造中

LT8390AIFE#TRPBF

製造中

LT8390AJFE#PBF

製造中

LT8390AJFE#TRPBF

製造中

LT8390AJFE#WPBF

製造中

LT8390AJFE#WTRPBF

製造中

4 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8390AEFE#PBF

製造中

LT8390AEFE#TRPBF

製造中

LT8390AEUFD#PBF

製造中

LT8390AEUFD#TRPBF

製造中

LT8390AHFE#PBF

製造中

LT8390AHFE#TRPBF

製造中

LT8390AHUFD#PBF

製造中

LT8390AHUFD#TRPBF

製造中

LT8390AIFE#PBF

製造中

LT8390AIFE#TRPBF

製造中

LT8390AIUFD#PBF

製造中

LT8390AIUFD#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8390AEFE#PBF

製造中

LT8390AEFE#TRPBF

製造中

LT8390AEFE#WPBF

製造中

LT8390AEFE#WTRPBF

製造中

LT8390AHFE#PBF

製造中

LT8390AHFE#TRPBF

製造中

LT8390AHFE#WPBF

製造中

LT8390AHFE#WTRPBF

製造中

LT8390AIFE#PBF

製造中

LT8390AIFE#TRPBF

製造中

LT8390AJFE#PBF

製造中

LT8390AJFE#TRPBF

製造中

LT8390AJFE#WPBF

製造中

LT8390AJFE#WTRPBF

製造中

4 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8390AEFE#PBF

製造中

LT8390AEFE#TRPBF

製造中

LT8390AEUFD#PBF

製造中

LT8390AEUFD#TRPBF

製造中

LT8390AHFE#PBF

製造中

LT8390AHFE#TRPBF

製造中

LT8390AHUFD#PBF

製造中

LT8390AHUFD#TRPBF

製造中

LT8390AIFE#PBF

製造中

LT8390AIFE#TRPBF

製造中

LT8390AIUFD#PBF

製造中

LT8390AIUFD#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

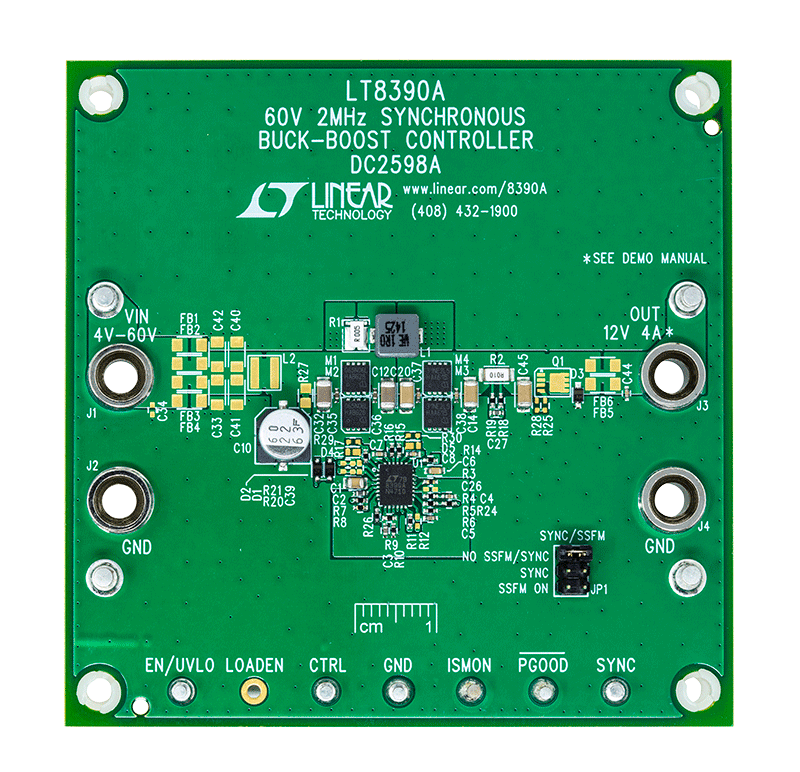

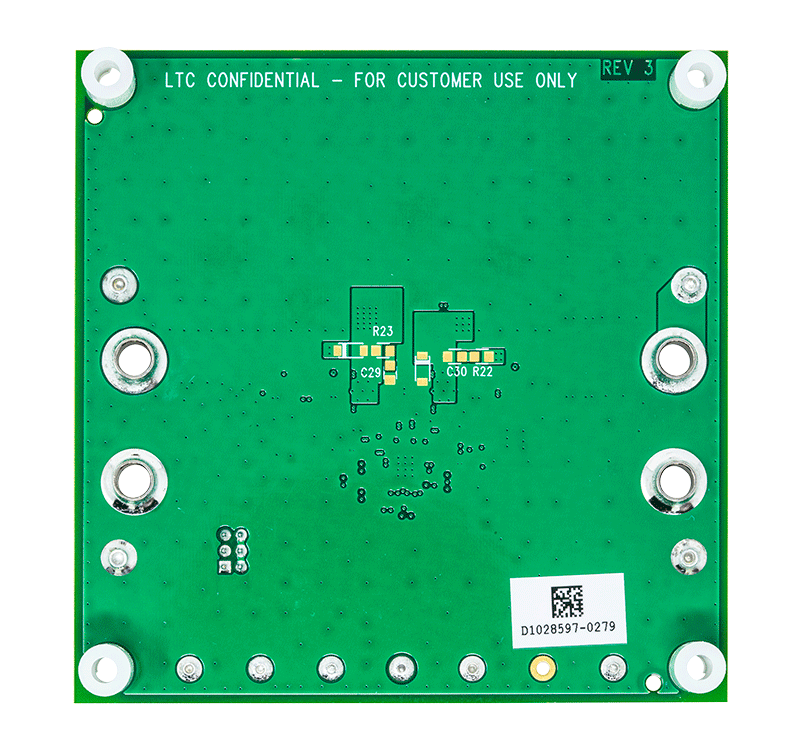

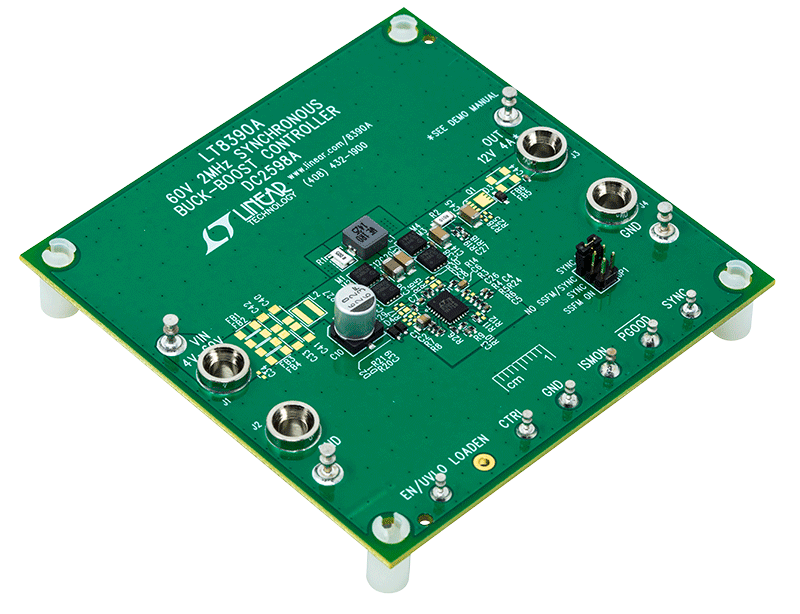

DC2598A

LT8390Aデモ・ボード | VIN = 4V to 24V(60Vのトランジェント)、VOUT = 12V(4A @ 2MHz時)

zoom

DC2598A

LT8390Aデモ・ボード | VIN = 4V to 24V(60Vのトランジェント)、VOUT = 12V(4A @ 2MHz時)

LT8390Aデモ・ボード | VIN = 4V to 24V(60Vのトランジェント)、VOUT = 12V(4A @ 2MHz時)

製品の詳細

デモ回路2598Aは、LT8390Aを使用する60V、2MHzの同期昇降圧コントローラです。この回路は、4V~24Vの入力電圧を受け取り(トランジェントは60V)、最大4Aで12Vの出力をレギュレーションします。DC2598Aは高効率でスイッチング周波数が2MHzの高速な4スイッチ昇降圧コントローラを搭載しています。PGOOD出力、短絡回路故障保護、ISMON電流監視出力信号、更には拡散スペクトラム周波数変調(SSFM)または周波数同期機能を備えています。

reference details image

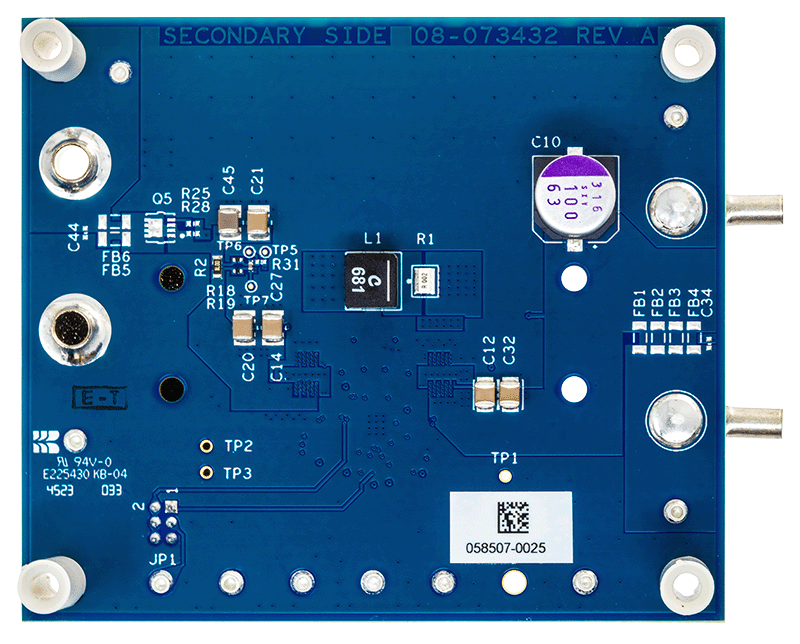

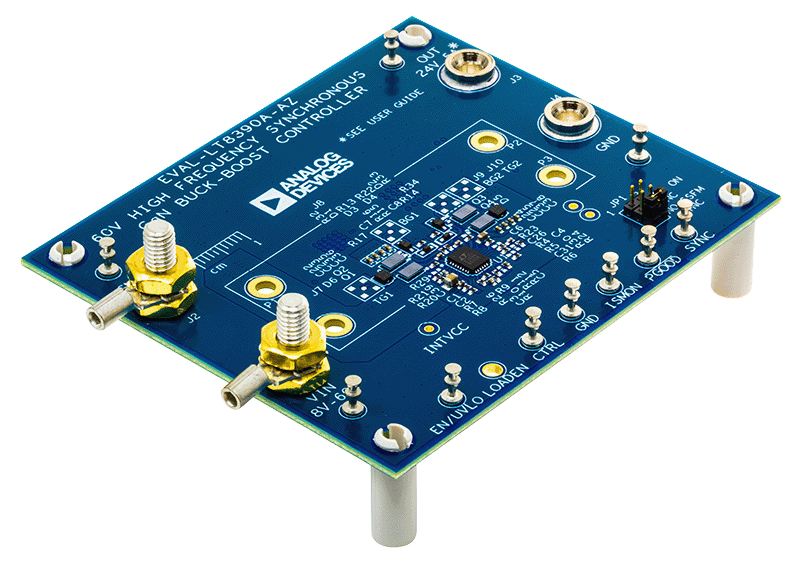

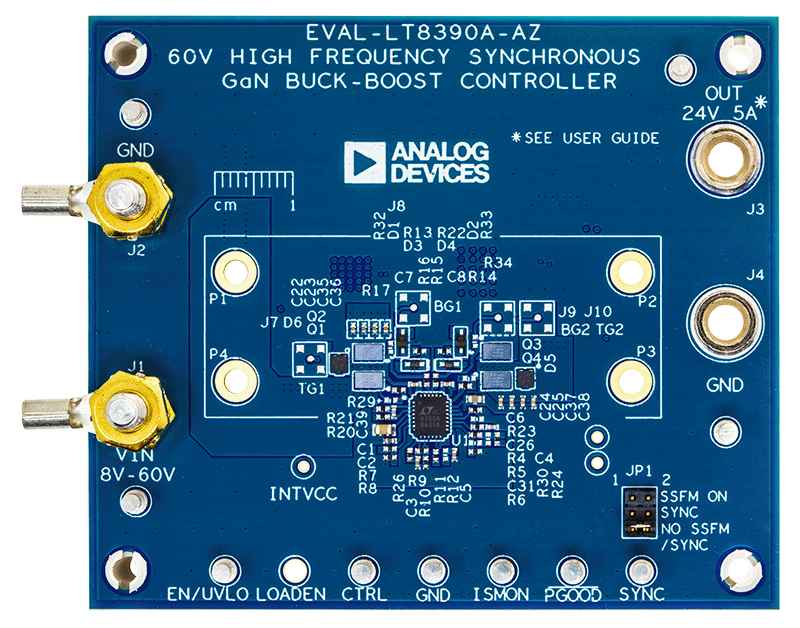

EVAL-LT8390A-AZ

60V高周波同期整流式GaN昇降圧コントローラ

zoom

EVAL-LT8390A-AZ

60V高周波同期整流式GaN昇降圧コントローラ

60V高周波同期整流式GaN昇降圧コントローラ

製品の詳細

評価用回路EVAL-LT8390A-AZは、LT8390Aと4つのEPC GaN FETを搭載した同期整流式4スイッチ昇降圧コントローラです。この回路は出力が24Vで、入力電圧8V~60Vで負荷電流5Aまでの厳密なレギュレーションを維持します。2MHzのスイッチング周波数により、6mm x 6mm x 6mmのインダクタを1つだけ使用した小さなフットプリントを実現し、同時に高い効率を維持します。

LT8390A は5Vのゲート・ドライバを搭載し、これを使用してGaNFETを安全に駆動することができます。また、EVAL-LT8390A-AZボードは、ブートストラップ・コンデンサの周りに外部クランプ回路を搭載しており、これによって上側FETのゲート・ドライブが確実にGaNFETの最大ゲート-ソース間電圧の絶対値以下で駆動されます。加えて、LT8390Aの25nsのデッド・タイム中に発生する逆導通に対処するために、ショットキー・ダイオードが同期GaNFETに対してアンチパラレルに配置されています。

LT8390Aは4V~60Vの広い入力電圧範囲で動作します。出力を昇圧、降圧、または4スイッチ昇降圧コントローラとして調整できます。また、600kHz~2MHzの調整可能なスイッチング周波数を提供しています。外部周波数同期またはスペクトラム拡散周波数変調を選択できます。その高いスイッチング周波数は昇降圧コントローラICに特有のものです。このため、入力が出力と比べて高い、低い、または等しい場合でも高い電力に対応できます。

LT8390A とその動作、およびアプリケーションの詳細は、この部品のデータシートに記載されています。このユーザ・ガイドと併せて、LT8390Aのデータシートも参照してください。LT8390AJUFDは、熱強化型露出グラウンド・パッドを備えた28ピン4mm x 5mmプラスチックQFNパッケージを採用しています。LT8390Aは、28ピン・プラスチックTSSOP(FE)パッケージでも提供されています。最大の熱性能を得るため、ボードを適切にレイアウトすることが重要です。詳細については、データシートのPCボード・レイアウト時のチェックリストのセクションを参照してください。

この回路基板の設計ファイルは、アナログ・デバイセズの設計支援サイト(製品評価用ボードおよびキット)から入手できます。

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
