製品概要

機能と利点

  • USB2.0互換
  • IEC61000-4-Xに対応する強化システム・レベルESD性能
  • 4.0V～5.5V動作
    アップストリーム供給電流：7mA（max）＠1.5Mbps
    アップストリーム供給電流：8mA（max）＠12Mbps
    アップストリーム・アイドリング電流：2.5mA（max）
  • 双方向通信
  • アップストリーム短絡回路保護
  • 高温動作:105°C
  • 低速とフル・スピードのデータ・レートに対応：1.5Mbpsと12Mbps
  • 高いコモンモード過渡電圧耐性：25kV／µs以上
  • 評価ボードとユーザ・ガイドの提供も可能
  • 16ピン・ワイド・ボディSOICパッケージ
  • 安全性規定の認定：
    UL規格UL1577：2500Vrms 1分間
    CSAコンポーネント認定：Notice#5A、IEC-60950-1≦400Vrms（強化）
  • VDE規制の認定
    DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
    VIORM=560V peak

製品概要

ADuM3160は、アナログ・デバイセズのiCoupler® 技術に基づく、USBポート・アイソレータです。高速CMOSとモノリシック空心コアのトランス技術の組み合わせにより、これらのアイソレーション製品は並外れた性能特性を提供し、低速およびフル・スピードのUSB互換周辺デバイスに容易に集積することができます。

多くのマイクロコントローラは、D+とD-ラインのみを外部ピンに提供してUSBを導入しています。これは、外部部品を最小化し設計を簡素化しますので、多くのケースで好ましいことですが、アイソレーションを必要とする場合は、特別な課題が起こります。USBラインは動的にD+/D-のドライブを切り替えねばならなく、外部抵抗によってバスの状態を設定しますが、ADuM3160はデータの流れる方向を検出する機構を提供し、出力バッファの状態を制御します。データの方向は、パケット基準によってパケット毎に決定されます。

ADuM3160は、iCoupler技術に基づくエッジ検出技術と、わかりやすく、簡単に構成された、ポート・アイソレータに対するアップストリームを実装するための内部ロジックの組み合わせを使っています。アイソレーションされたアップストリーム・ポートは、簡単なパワー・マネージメント機能と堅牢な動作など、いくつかの優位性を提供します。

アイソレータは、標準的なハブやケーブルに匹敵する伝播遅延を備えています。この製品はどちら側も3.0V～5.5Vの電源電圧範囲で動作し、信号レベルの電圧に内部で安定化することで直接VBUSxに接続することができます。ADuM3160は、プルアップ抵抗のアイソレーション制御を提供し、ペリフェラルの接続タイミングを制御することができます。この製品は充分低いアイドル電流を使うため、サスペンド状態は必要ありません。


アプリケーション

  • USBペリフェラルのアイソレーション
  • アイソレートしたUSBハブ
  • リピータ

製品カテゴリ

マーケット＆テクノロジー

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

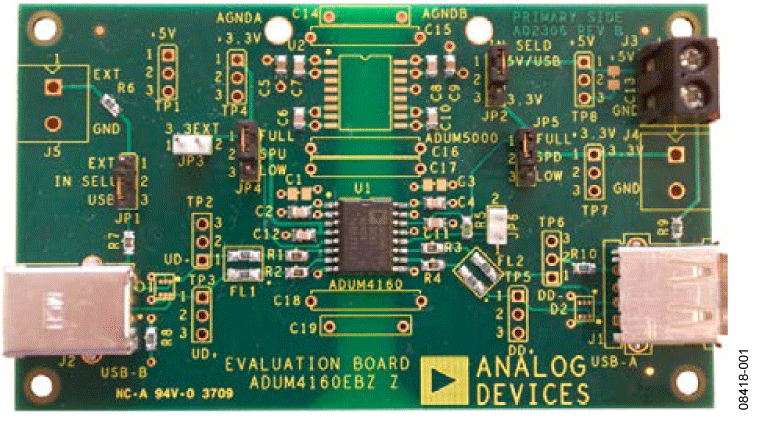

評価キット (2)
