製品概要
機能と利点
- 400MHz/800MMACの性能により、マルチメディア・アプリケーションにおけるマルチチャンネル・オーディオおよびVGA/D1ビデオ処理が可能
- 内蔵電圧レギュレーション回路による拡張ダイナミック・パワー・マネジメントにより0.8Vまでの動作が可能で、携帯型アプリケーションにおいてバッテリー寿命の延長を実現
- アプリケーションに適合したペリフェラルにより、データ取得アプリケーションにおいて汎用コンバータへのグルーレスな接続が可能
- 低コスト、ピン＆コード互換の複数の派生品により、コスト要求の厳しい民生アプリケーションにおけるソフトウェアの差別化が可能
製品概要
ADSP-BF531、ADSP-BF532、ADSP-BF533はすべて、オリジナルのBlackfinプロセッサの使いやすさとアーキテクチャの特長を備えています。3つのプロセッサはすべてコードとピンについて完全に互換（相違点は性能とオンチップ・メモリの容量のみ）であるため、対象アプリケーションのニーズに応じてスケールアップやスケールダウンが簡単にでき、設計のリスクを低減します。3製品とも、低価格から高性能製品まで性能をさまざまに調整できますが、消費電力はいずれも低くなっています。
ADSP-BF532は、高い信号処理性能、大容量オンチップメモリ、アプリケーションの合わせたペリフェラルを提供します。高度に集約された機能とコストは、オートモーティブ・テレマトリクス、情報設備、コミュニケーションシステムのよな低コストでかつ高い機能を求められるアプリケーションに最適です。
ハイレベルの統合
- 84Kバイトのオンチップ L1メモリ:
48KバイトのL1命令SRAM／キャッシュ
32KバイトのL1データSRAM／キャッシュ
4KバイトのL1スクラッチパッドSRAM - ITU-R656ビデオ・データ・フォーマットに対応するパラレル・ペリフェラル・インターフェース
- 8チャンネルのステレオI2S信号に対応する2つの2チャンネル全二重同期シリアル・ポート
- 1次元と2次元のデータ転送に対応する12チャンネルのDMA
- 外部SDRAM、SRAM、フラッシュ、ROMの複数のバンクとグルーレスに接続するメモリ・コントローラ
- PWMおよびパルス幅／イベント・カウントの各モードに対応する3個のタイマ
- IrDA®に対応するUART
- SPI互換ポート
- イベント・ハンドラ
- リアルタイム・クロック
- ウォッチドッグ・タイマ
- 1～63倍の周波数乗算が可能なPLL
- 160ボール・ミニBGA（12mm x 12mm）、 176ピンLQFP（24mm x 24mm）、
169ボールPBGA(19mm x 19mm、鉛フリー)
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

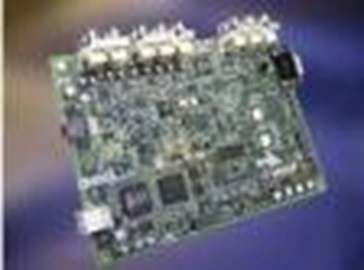

評価キット (4)
