ADM3202

RS-232/V.28インターフェース・デバイス、高速、2チャンネル

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.E)

pdf

9 8, 2008 ellipse 日本語

ADM1385/ADM3202/ADM3222: RS-232ライン・ドライバ／レシーバ、低消費電力、+3.3V (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 108 kB
Documentation すべてのドキュメントを表示
IBISモデル ADM3202 SOICN Package Download 88.19 K IBISモデル ADM3202 SOICW Package Download 89.14 K IBISモデル ADM3202 TSSOP Package Download 88.66 K

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 10
1Ku当たりの価格 最低価格：$1.40
特長
  • 460 kbpsのデータ・レート
  • ＋3.3 Vで仕様を規定
  • EIA-232E規格に適合
  • 0.1μFチャージ・ポンプ・コンデンサ
  • MAX3222/32およびLTC1385の上位互換バージョン
  • 低消費電力シャットダウン（ADM3222EとADM1385）
  • DIP、SO、SOIC、SSOP、およびTSSOPパッケージ・オプション
  • IEC1000-4-2（801.2）に対応したESD保護（ADM3202の外部入／出ピンのみ）
    ±8kV：接触放電
    ±15kV：空気ギャップ放電

製品概要
show more Icon

ADM3202/ADM3222/ADM1385は、＋3.3V単電源で動作する高速2チャンネルRS-232/V.28インターフェース・デバイスです。ADM3222/ADM1385は低消費電力、シャットダウン機能を備えているため、バッテリ駆動の携帯型計測器に最適です。

ADM3202/ADM3222/ADM1385はEIA-232EとCCITT V.28仕様に準拠しており、最高230kbpsのデータ速度で動作します。4個の外部0.1μFチャージ・ポンプ・コンデンサを電圧ダブラー／インバータに使用し、＋3.3V単電源での動作が可能になっています。

ADM3222/ADM1385には、イネーブル回路とシャットダウン回路が追加されています。EN入力は、レシーバ出力をスリーステートにする場合に使用できます。SD入力は、チャージ・ポンプ出力とトランスミッタ出力をパワーダウンするときに使用し、静止電流を1μA未満に削減します。レシーバはENを使ってディスエーブルにしない限り、シャットダウン中もイネーブル状態を維持します。

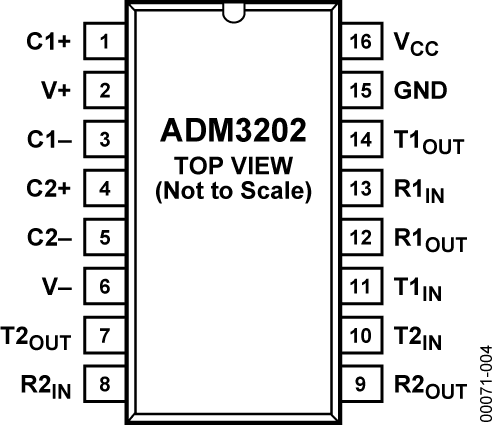

ADM3202には、16ピンDIP、ナローSO、ワイドSO、省スペースのTSSOPパッケージがあります。ADM3222には、18ピンDIP、18ピンSO、20ピンSSOP、20ピンTSSOPパッケージがあります。ADM1385は、20ピンSSOPパッケージを採用しており、LTC1385 CGとピン互換です。

Show More Arrow image
file データシートを表示 (Rev.E)
Documentation すべてのドキュメントを表示
IBISモデル ADM3202 SOICN Package Download 88.19 K IBISモデル ADM3202 SOICW Package Download 89.14 K IBISモデル ADM3202 TSSOP Package Download 88.66 K

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 10
1Ku当たりの価格 最低価格：$1.40
