製品概要
機能と利点
- 2.4 GFLOPSのピーク性能を持つ400MHz SIMD SHARCコアを採用
- 2MビットSRAMと6 MビットのROMを内蔵
- SDRAM、SRAM、FLASHへのグルーレス・インターフェースをサポートする広帯域32ビット外部メモリ・インターフェース
- 8つのシリアルポート（SPORT）、S/PDIF Tx/Rx、8チャンネルの非同期 サンプル・レート・コンバータ、4系統の高精度クロック・ジェネレータなどのシステム・ペリフェラルに対するユーザー定義可能なアクセスを可能にするデジタル・オーディオ・インターフェース（DAI）
- 2つのSPI互換ポート 、2系統のUART、3個のフル機能タイマ、I2C 規格準拠の2線式インターフェースなどのシステム・ペリフェラルに対するユーザー定義可能なアクセスを可能にするデジタル・ペリフェラル・インターフェース（DPI）
- ゼロ・オーバーヘッドDMAチャンネル×34
- パルス幅変調（PWM）チャンネル×16
- 208ピンリードLQFP-EP、または256ボールSBGAパッケージを採用
- コマーシャル温度範囲および工業温度範囲
- LQFPパッケージ向けに最大コア性能を削減

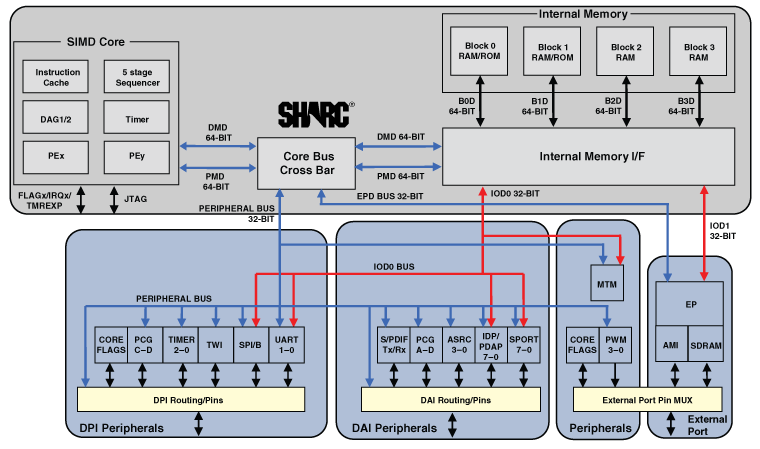

製品概要
第3世代のSHARC®プロセッサは、強化されたコア性能、オーディオとアプリケーションに特化したペリフェラル、新しい構成のメモリを提供します。ADSP-21369では性能を400MHzまで強化し、同時に広帯域で柔軟な外部メモリ・インターフェースを内蔵することによりアルゴリズム開発を簡素化します。ADSP-21369は、単一命令複数データ（SIMD）コアを採用しています。このコアは、32ビット固定小数点と32／40ビット浮動小数点の両演算フォーマットをサポートし、これまでのすべてのSHARCプロセッサと完全なコード互換性を持っているため、既存コードを最大限再利用することができます。ADSP-21369では内蔵メモリを2MビットSRAMと6MビットROMに増やし、さらに種々のオーディオ専用および汎用ペリフェラルを内蔵しています。ADSP-21369は、全デジタル化S/PDIFトランスミッタ／レシーバ、8チャンネルの非同期サンプル・レート・コンバータ、8ポートの高速シリアル、4系統の高精度クロック・ジェネレータ、複数のシリアル・インターフェースのようなペリフェラルの組み合わせにより、システム・スループットを最大化すると同時にシステムの部品コストを最小化します。
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

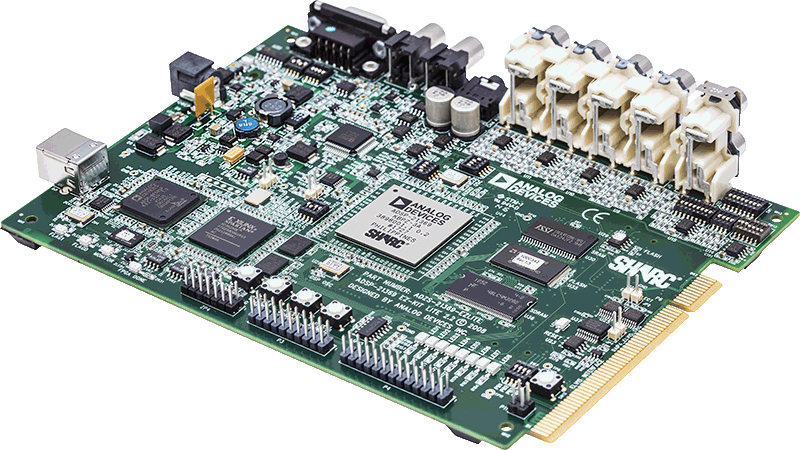

評価キット (3)
参考資料
-
EE-112: Class Implementation in Analog C++11/14/2016PDF31 K
-
EE-356: エミュレータ／評価ハードウェアのトラブルシューティング・ガイド CCES 対応版 (Rev. 1)10/4/2012PDF0
-
• EE-356: Associated Files (Rev 1, 09/2012)
ZIP -
EE-355: Expert In-Circuit FLASH Programmer for SHARC® Processors (Rev. 1)8/20/2012PDF1045 kB
-
• EE-355: Code Example (Rev 1, 08/2012)
ZIP -
EE-243: Using the Expert DAI for SHARC® Processors (Rev. 7)7/6/2010PDF337 kB
-
• EE-243: Code example (Rev 7, 06/2010)
ZIP -
EE-286: SDRAMメモリとADSP-21368/ADSP-2137x SHARC®プロセッサとのインターフェース (Rev. 4)2/24/2010PDF1604 kB
-
• EE-286: Code example (Rev 4, 01/2008)
ZIP -
EE-345: Boot Kernel Customization and Firmware Upgradeability on SHARC Processors® (Rev. 1)10/6/2009PDF331 kB
-
• EE-345: Code example (Rev 1, 10/2009)
ZIP -
EE-332: Cycle Counting and Profiling (Rev. 2)8/18/2009PDF142 kB
-
• EE-332: Code example
ZIP -
EE-299: Estimating Power Dissipation for ADSP-21368 SHARC Processors6/22/2009PDF188 kB
-
EE-322: Expert Code Generator for SHARC® Processors (Rev. 5)6/15/2009PDF742 kB
-
• EE-322: Code Example (Rev 5, 01/2012)
ZIP -
EE-340: SPIによるSHARC®とBlackfin®間接続 (Rev. 1)7/11/2008PDF682 kB
-
• EE-340: Code example (Rev 1, 07/2008)
ZIP -
EE-320: Implementing an Ogg Vorbis Decoder on SHARC® Processors (Rev. 1)6/26/2008PDF731 kB
-
• EE-320: Code example (Rev 1, 06/2008)
ZIP -
EE-323: Implementing Dynamically Loaded Software Modules (Rev. 1)3/8/2008PDF0
-
• EE-323: Associated Code
ZIP -
EE-329: Running FAT16 File Systems and DOS Commands on SHARC® Processors (Rev. 1)10/4/2007PDF868 kB
-
• EE-329: Code Example (Rev 1, 09/2007)
ZIP -
EE-330: Windows Vista Compatibility in VisualDSP++ 5.0 Development Tools (Rev. 1)8/31/2007PDF276 kB
-
EE-266: Programming S/PDIF on ADSP-2136x and ADSP-21371 SHARC® Processors (Rev. 2)8/28/2007PDF1147 kB
-
• EE-266: Code example (Rev 2, 08/2007)
ZIP -
EE-231: In-Circuit Programming of an SPI Flash with SHARC® Processors (Rev. 2)8/27/2007PDF74 kB
-
• EE-231: Code example (Rev 2, 08/2007)
ZIP -
EE-328: Migrating from ADSP-2106x/2116x to ADSP-2126x/2136x/2137x SHARC® Processors (Rev. 1)7/27/2007PDF101 kB
-
EE-175: Emulator and Evaluation Hardware Troubleshooting Guide for VisualDSP++ Users (Rev. 14)5/21/2007PDF183 kB
-
• EE-175: Associated Files
ZIP -
EE-313: Land Pattern Compatibility Between 28x28 MQFP and LQFP Packages (Rev. 1)3/19/2007PDF41 kB
-
EE-56: Tips and Tricks on SHARC® EPROM and Host Boot Loader (Rev. 3)3/7/2007PDF108 kB
-
EE-84: External Port DMA Modes of Operation for SHARC Processors (Rev. 2)3/2/2007PDF99K
-
• EE-84: Code Example (Rev 2, 2/2007)
ZIP -
EE-223: In-Circuit Flash Programming on SHARC® Processors (Rev. 2)2/23/2007PDF258 kB
-
• EE-223: Code Example (Rev 2, 02/2007)
ZIP -
EE-253: Power Bypass Decoupling of SHARC® Processors (Rev. 1)12/5/2006PDF354 kB
-
EE-296: Using the UART Port Controller on SHARC® Processors (Rev. 2)11/22/2006PDF114 kB
-
EE-295: Implementing Delay Lines on SHARC® Processors (Rev. 1)11/15/2006PDF0 kB
-
• EE-295: Code Example (Rev 1, 10/2006)
ZIP -
EE-305: SHARC®プロセッサ採用システムのデザインとデバッグ (Rev. 1)11/15/2006PDF350 kB
-
EE-290: Managing the Core PLL on SHARC® Processors (Rev. 5)7/12/2006PDF409 kB
-
• EE-290: Code Example (Rev 5, 03/2012)
ZIP -
EE-270: Extended-Precision Fixed-Point Arithmetic on SIMD SHARC® Processors (Rev. 1)7/8/2005PDF86 kB
-
• EE-270 Software Code
ZIP -
EE-264: Interfacing MultiMediaCard™ with ADSP-2126x SHARC® Processors (Rev. 1)5/6/2005PDF975 kB
-
• EE-264 Software Code
ZIP -
EE-268: Programming Asynchronous Sample Rate Converters on ADSP-2136x SHARC® Processors (Rev. 1)4/28/2005PDF2688 kB
-
• EE-268 Software Code (04/2005)
ZIP -
EE-267: Implementing In-Place FFTs on SISD and SIMD SHARC® Processors (Rev. 1)4/4/2005PDF32 kB
-
• EE-267 Software Code
ZIP -
EE-261: Understanding Jitter Requirements of PLL-Based Processors (Rev. 1)2/15/2005PDF90 kB
-
EE-260: Interfacing AD7865 Parallel ADCs to ADSP-2136x SHARC® Processors (Rev. 1)12/17/2004PDF500 kB
-
• EE-260 Software Code
ZIP -
EE-202: Using the Expert Linker for Multiprocessor LDFs (Rev. 3)9/15/2004PDF1186 kB
-
• EE-202 Software Code
ZIP -
EE-232: Configuring the Signal Routing Unit of ADSP-2126x SHARC® DSPs (Rev. 1)2/18/2004PDF70 kB
-
EE-189: Link Port Tips & Tricks For ADSP-2106x & ADSP-2116x SHARC® DSPs10/27/2003PDF105 kB
-
EE-191: Implementing a Glueless UART Using The SHARC® DSP SPORTs5/21/2003PDF174 kB
-
• EE-191 Software Code
ZIP -
EE-177: SHARC® SPI Slave Booting (Rev. 3)5/2/2003PDF43 kB
-
• EE-177: Code Example (Rev 3, 01/2007)
ZIP -
EE-68: Analog Devices JTAG Emulation Technical Reference (Rev. 10)12/20/2002PDF293 kB
-
EE-128: DSP in C++: Calling Assembly Class Member Functions From C++9/18/2002PDF172 kB
-
EE-69: Understanding and Using Linker Description Files on SHARC Processors (Rev. 2)9/17/2002PDF88 kB
-
• EE-69: Code Example (Rev 2, 01/2007)
ZIP -
EE-110: A Quick Primer on ELF and DWARF File Formats5/17/2000PDF19 kB
-
EE-69: リンカー記述ファイルを使いこなす1/1/2000PDF
-
• EE-69 Software Code
-
EE-104: Setting Up Streams with the VisualDSP Debugger11/5/1999PDF120 kB
-
• EE-104 Software Code
ZIP
-
SHARC® Audio EZ-Extender® Manual (Rev. 1.1)11/11/2009PDF617 kB
-
Blackfin®/SHARC® USB EZ-Extender® Manual (Rev. 1.1)5/7/2009PDF359 kB
-
ADSP-21369 EZ-KIT Lite® Evaluation System Manual (Rev. 2.4)9/15/2006PDF1912 kB
-
SHARC® USB EZ-Extender® Manual (Rev. 2.1)7/26/2006PDF222 kB
-
SHARC® EZ-Extender® Manual (Rev. 3.1)7/26/2006PDF235 kB
-
SHARCプロセッサ：マニュアル5/17/2023
-
Getting Started with SHARC2/14/2015
-
SHARC® Processor Programming Reference (Includes ADSP-2136x, ADSP-2137x, and ADSP-214xx Processors) (Rev. 2.4)3/14/2007PDF5387 kB
-
Documentation Errata
-
ADSP-2137x SHARC® Processor Hardware Reference (Rev. 2.2)9/28/2006PDF7425 kB
-
Documentation Errata
-
VisualDSP++® 5.0 Assembler and Preprocessor Manual (Rev. 3.4)11/15/2009PDF3197 kB
-
VisualDSP++® 5.0 C/C++ Compiler Manual for SHARC® Processors (Rev. 1.5)11/13/2009PDF2277 kB
-
Documentation Errata
-
VisualDSP++® 5.0 Loader and Utilities Manual (Rev. 2.5)11/13/2009PDF2246 kB
-
Documentation Errata
-
VisualDSP++® 5.0 Licensing Guide (Rev. 1.4)11/13/2009PDF392 kB
-
VisualDSP++® 5.0 Kernel (VDK) Users Guide (Rev. 3.5)11/13/2009PDF2401 kB
-
VisualDSP++® 5.0 Linker and Utilities Manual (Rev. 3.5)11/13/2009PDF2290 kB
-
VisualDSP++® 5.0 Run-Time Library Manual for SHARC® Processors (Rev. 1.5)11/12/2009PDF2298 kB
-
VisualDSP++® 5.0 Users Guide (Rev. 3.0)12/9/2007PDF2738 kB
-
VisualDSP++® 5.0 Quick Installation Reference Card (Rev. 3.1)8/30/2007PDF91 kB
-
VisualDSP++® 5.0 Getting Started Guide (Rev. 3.0)8/30/2007PDF2035 kB
-
Documentation Errata
-
VisualDSP++® 5.0 Product Release Bulletin (Rev. 3.0)8/30/2007PDF774 kB
-
ICE-1000/ICE-2000 Emulator User’s Guide (Rev. 1.2)6/3/2014PDF321 kB
-
HPUSB, USB, and HPPCI Emulator User’s Guide (Rev. 3.2)11/11/2009PDF746 kB
-
ICE-100B Emulator User’s Guide (Rev. 1.1)11/11/2009PDF348 kB
-
ADSP-21369 SHARCアノーマリ・リスト レビジョン 0.0, 0.1, 0.2 (Rev G, 06-16-2009) (Rev. I)2/3/2010PDF698 kB
-
SHARCプロセッサ・ファミリー1/23/2011PDF1737 kB
-
EZ-KIT Lite for Analog Devices ADSP-21369 SHARC Processor4/2/2008PDF77 kB
-
アナログ・デバイセズADSP-21369 SHARCプロセッサ向けEZ-KIT Lite1/1/2000PDF
-
FAQ7/26/2017
-
ADI Complementary Parts Guide - Supervisory Devices and DSP Processors2/12/2015PDF93 K
ソフトウェア & システム
Software & Tools Anomalies
Code Examples
ADSP-2136x Application Code Examples - Single Channel
ADSP-2136x Application Code Examples - Multi Channel
Software Development Tools
CrossCore® Embedded Studio
CrossCore Embedded Studioは、アナログ・デバイセズのBlackfin®、SHARC®、Arm®の各プロセッサ・ファミリ向けに用意された、世界トップクラスの統合開発環境（IDE）です。
SigmaStudio®
アナログ・デバイセズのDSPオーディオ・プロセッサおよびA2B®（オートモーティブ・オーディオ・バス）トランシーバー向けにプログラミング、開発、チューニングを行うソフトウェアのグラフィック開発ツール
Software Modules
SRS TruVolume, SHARC
The SRS TruVolume® library for the SHARC processor implements automatic volume-control post-processing that adjusts the amplitude of a stereo audio signal to maintain a constant perceived level of loudness in spite of level changes in the input audio material.
ツールおよびシミュレーション
設計ツール
SHARC プロセッサ ソフトウェア＆ツール
SHARC プロセッサ ソフトウェア＆ツールの一覧を掲載しております。
IBIS Models
BSDL Model Files
Designing with BGA
Surface Mount Assembly Recommendations for Plastic Ball Grid Array (PBGA) Packages
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADSP-21369BBPZ-2A | 材料宣誓書（MD） | 信頼性データ | 256-Ball BGA (27mm x 27mm x 2.65mm w/EP) | |
| ADSP-21369BSWZ-1A | 材料宣誓書（MD） | 信頼性データ | 208-Lead LQFP (28mm x 28mm w/ EP) | |
| ADSP-21369BSWZ-2A | 材料宣誓書（MD） | 信頼性データ | 208-Lead LQFP (28mm x 28mm w/ EP) | |
| ADSP-21369KBPZ-2A | 材料宣誓書（MD） | 信頼性データ | 256-Ball BGA (27mm x 27mm x 2.65mm w/EP) | |
| ADSP-21369KBPZ-3A | 材料宣誓書（MD） | 信頼性データ | 256-Ball BGA (27mm x 27mm x 2.65mm w/EP) | |
| ADSP-21369KSWZ-1A | 材料宣誓書（MD） | 信頼性データ | 208-Lead LQFP (28mm x 28mm w/ EP) | |
| ADSP-21369KSWZ-2A | 材料宣誓書（MD） | 信頼性データ | 208-Lead LQFP (28mm x 28mm w/ EP) | |
| ADSP-21369KSWZ-4A | 材料宣誓書（MD） | 信頼性データ | 208-Lead LQFP (28mm x 28mm w/ EP) | |
| ADSP-21369KSWZ-5A | 材料宣誓書（MD） | 信頼性データ | 208-Lead LQFP (28mm x 28mm w/ EP) | |
| ADSP-21369KSWZ-6A | 材料宣誓書（MD） | 信頼性データ | 208-Lead LQFP (28mm x 28mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
