AD1835A: 2 ADC, 8 DAC, 96 kHz, 24-Bit Sigma Delta Codecs Data Sheet (Rev. A)5/5/2003PDF275 kB
製品概要
機能と利点
- 3.3V許容デジタル・インターフェスを備えた
5Vステレオ・オーディオ・システム - 最大96kHzのサンプル・レートをサポート
- 1つのDACは192kHzサンプル・レートが可能
- 16 / 20 / 24ビット・ワード長をサポート
- アイドル・トーンとノイズフロアを低減する「完全差動直線性復元（パーフェクト・ディファレンシャル・リニアリティ・レストレーション）」機能を備えたマルチビットΣ⊿モジュレータ
- データ・ダイレクト・スクランブリングDAC－ジッターによる影響を最小化
- 最適性能を実現する差動出力
ADC－THD+N：-95dB、SNRとダイナミック・レンジ：105dB
DAC－THD+N：-95dB、SNRとダイナミック・レンジ：108dB
各チャンネルに1024ステップのリニアー・スケールを持ったボリューム・コントロールを内蔵 - DACとADCに、ソフト制御のクリックレス・ミュート機能
- デジタル・ディエンファシス処理
- 256×fs、512×fs、768×fsのマスター・クロックをサポート
- パワーダウン・モード、ソフト・パワーダウン・モード
製品概要

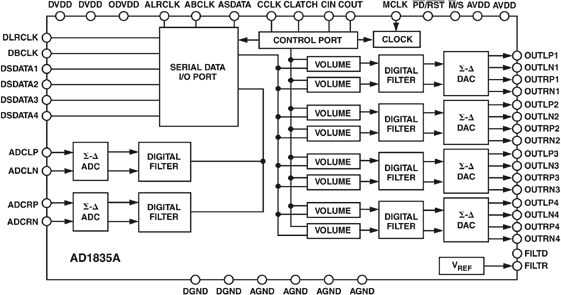

AD1835Aは、4個のステレオD/Aコンバータ（DAC）と1個のステレオA/Dコンバータ（ADC）を備えた高性能シングルチップ・コーデックです。各DACは、高性能デジタル・インターポレーション・フィルタ、アナログ・デバイセズの特許取得済み技術に基づくマルチビット・シグマ・デルタ（SD）変調器、連続時間電圧出力アナログ部で構成されています。各DACには、それぞれ独立したボリューム・コントロールとクリックレス・ミュート機能があります。ADCには、マルチビットSD変調器とデシメーション・フィルタを備えた24ビット変換チャンネルが2個あります。
AD1835Aには、公称値2.25Vのオンチップ・リファレンスがあります。
AD1835Aは柔軟なシリアル・インターフェースを備えており、さまざまなDSPチップ、AES/EBUレシーバ、サンプル・レート・コンバータに外付け回路なしで接続できます。左詰め、右詰め、I2S、DSP互換のシリアル・モードの設定が可能です。SPI互換のシリアル・ポート経由で制御します。＋5V単電源で動作しますが、デジタル・インターフェース用の電源供給ピンも別にあり、3.3Vの電源を使用して他のデバイスとインターフェースも可能です。
AD1835Aは52ピンMQFPパッケージで提供しており、－40～＋85℃の拡張工業用温度範囲（1）で仕様規定されています。
アプリケーション
- DVDビデオ / オーディオ・プレーヤ
- ホーム・シアター・システム
- カーオーディオ・システム
- オーディオ / ビジュアル・レシーバ
- デジタル・オーディオ・エフェクト・プロセッサ
製品カテゴリ
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
参考資料
ソフトウェア & システム
デバイス・ドライバ
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD1835AASZ | 成分表 | 品質および信頼性 | 52-Lead MQFP (13.2mm x 10mm) | |
| AD1835AASZ-REEL | 成分表 | 品質および信頼性 | 52-Lead MQFP (13.2mm x 10mm) | |
| Wafer Fabrication Data |
