ADN2873

新規設計には非推奨

レーザー・ダイオード・ドライバ、3.3V、シングル・ループ、50Mbps～4.25Gbps

データシート (Rev. B) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • SFP/SFFおよびSFF-8472 MSA規格に適合
  • SFPリファレンス設計を提供可能
  • 50Mbps～4.25Gbps動作
  • 自動的な平均パワー制御
  • 出力の立上がり／立下がり時間：60ps（typ）
  • VCSEL、DFB、FPレーザに対応
  • バイアス電流範囲：2～100mA
  • 変調電流範囲：5 mA ～ 90 mA
  • レーザー障害アラームおよび自動レーザー・シャットダウン(ALS)
  • バイアス電流と変調電流のモニタリング
  • 電圧の設定ポイント制御
  • 抵抗の設定ポイント制御
  • 電源：3.3V
  • 24ピン4 mm × 4 mm LFCSP
  • ADN2870とピン互換


ADN2870と同様に、ADN2873レーザー・ダイオード・ドライバ（LDD）は、SFF-8472デジタル診断方式を採用した最新型のSFPおよびSFFモジュール向けとして設計されています。ADN2873は、50Mbpsから4.25GbpsまでのNRZデータ送信動作に対応します。このデバイスは新しいアラーム方式によって、各種レーザから発生するシステム・トランジェントが原因で起こるシャットダウンの問題を回避します。

ADN2873は、レーザのバイアスおよび変調電流をモニタし、障害アラームとALSを出力します。マイクロコントローラDACのセットアップ電圧を使用するか、またはトリム可能な抵抗分圧器を使用して、レーザ光の平均出力パワーと消光比を設定できます。光の平均パワー・コントロール・ループは、フォトダイオードからの光帰還、コンパレータ、ステータス・ホルダーで構成されます。ADN2873は、アナログ・デバイセズのADuC7019/ADuC7020/ADuC7023ファミリーMicroConverter®デバイスおよびADN2890/ADN2891/ADN2892ファミリーのリミティング・アンプと併用して容易に動作し、これらのデバイスとあわせて完全なSFP/SFFトランシーバ・チップセット・ソリューションを構成します。

ADN2873は、ADN2870デュアル・ループLDDとのピン互換性を備えているため、同じ設計でこのいずれかのデバイスを選択して使用することができます。デュアル・ループ・コントロールのアプリケーションの場合は、ADN2870のデータシートをご参照ください。

この製品は4mm×4mmの省スペースの24ピンLFCSPパッケージで提供され、－40～＋85°Cの温度範囲で仕様規定されています。

アプリケーション

  • 1倍／2倍／4倍の光ファイバ・チャンネルSFP/SFFモジュール
  • マルチレートOC3～OC48-FEC SFP/SFFモジュール
  • LX-4モジュール
  • DWDM/CWDMレーザ・トランスミッタ
  • HDTV（SMPTEファミリー）レーザ・トランスミッタ
ADN2873
レーザー・ダイオード・ドライバ、3.3V、シングル・ループ、50Mbps～4.25Gbps

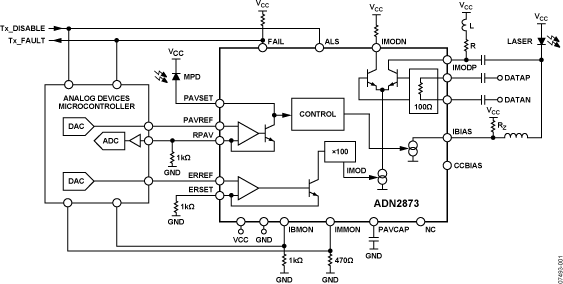

ADN2873 Functional Block Diagram ADN2873 Pin Configuration
