製品概要
機能と利点
- 入力感度：3.5 mVp-p
- 70psの立上がり／立下がり時間
- CML出力：差動750mVp-p
- 帯域幅の選択によりマルチレートの1x/2x/4x FCモジュールをサポート
- オプションのLOS出力反転
- プログラマブルLOS検出器：3.5～35mV
- 受信信号強度インジケータ（RSSI）
- SFF-8472準拠の平均
- 電力測定単電源動作：3.3V
- 低消費電力：160mW
- 3mm×3mmの省スペース16ピンLFCSPパッケージ
- 拡張温度範囲：－40～＋95℃
- SFPリファレンス・デザインを提供
製品概要
ADN2892は、4.25Gbpsのリミット・アンプで、信号喪失（LOS）検出回路と受信信号強度表示器(RSSI)を内蔵しています。この製品はファイバ・チャンネル(FC)やギガビット・イーサーネット（GbE）の光電子変換アプリケーションに最適化されています。ADN2982は3.5mVp-pの差動入力感度があり、最大2.0Vp-pの差動入力過負荷電圧を受け入れます。ADN2892は、制御された立上り／立下り時間の電流モード・ロジック(CML)出力に対応します。
ADN2892は-3dBカットオフ周波数が1.5GHzの選択可能なローパス・フィルタを内蔵しています。BW_SEL をロジック”0”に設定する事により、フィルタは既存の1Gbpsのファイバ・チャンネル(FC)トランスミッタに使用されている低価格CDレーザの緩和発振を制限する事ができます。帯域を制限することにより、又rmsノイズも低減し、1xFCや1GbEなどの低速データ・レート・アプリケーションで、レシーバの光感度も改善します。
内蔵のRSSI検出器は、フォトダイオードを流れるバイアス電流をモニターする事により、フォトダイオードの全有効範囲を通して2%（typ）の直線性で受光平均電力を測定します。オンチップRSSI検出器により、外部 RSSI 検出回路が必要なく、SFF-8472準拠の光トランシーバが容易です。
他に内蔵している機能にはプログラマブル信号喪失(LOS)検出器と出力スケルチがあります。ADN2892は3 mm×4mm、16ピンLFCSPパッケージを採用しています。
アプリケーション
- 1×、2×、4× FCトランシーバ
- SFP/SFF/GBIC光トランシーバ
- GbE トランシーバ
- バックプレーン・レシーバ
製品カテゴリ
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
評価キット (1)
参考資料
-
SFPチップセットと参考デザインにより4.25GBPSトランシーバを簡素化2/10/2015
-
SFP Reference Design Kit1/1/2000
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

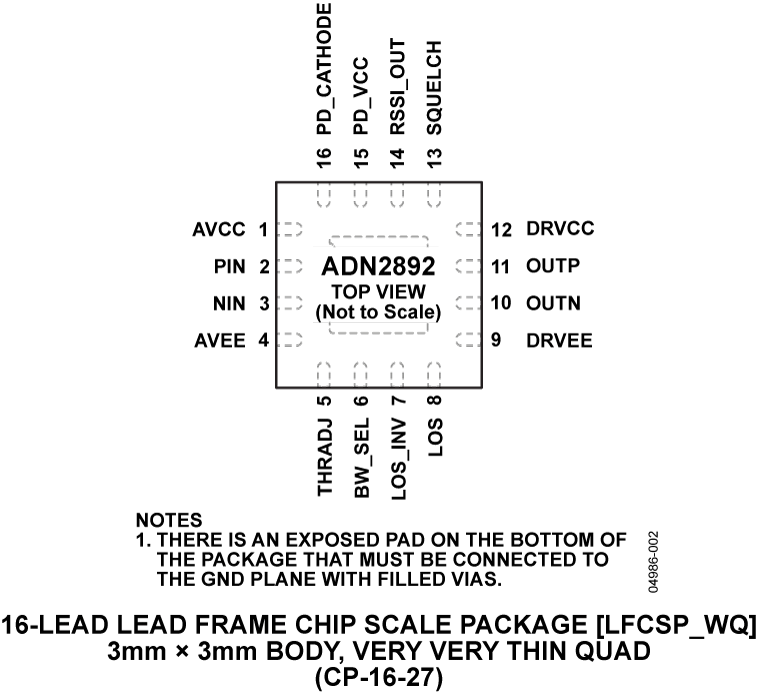

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADN2892ACPZ-500RL7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm w/ EP) | |
| ADN2892ACPZ-RL7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm w/ EP) | |
