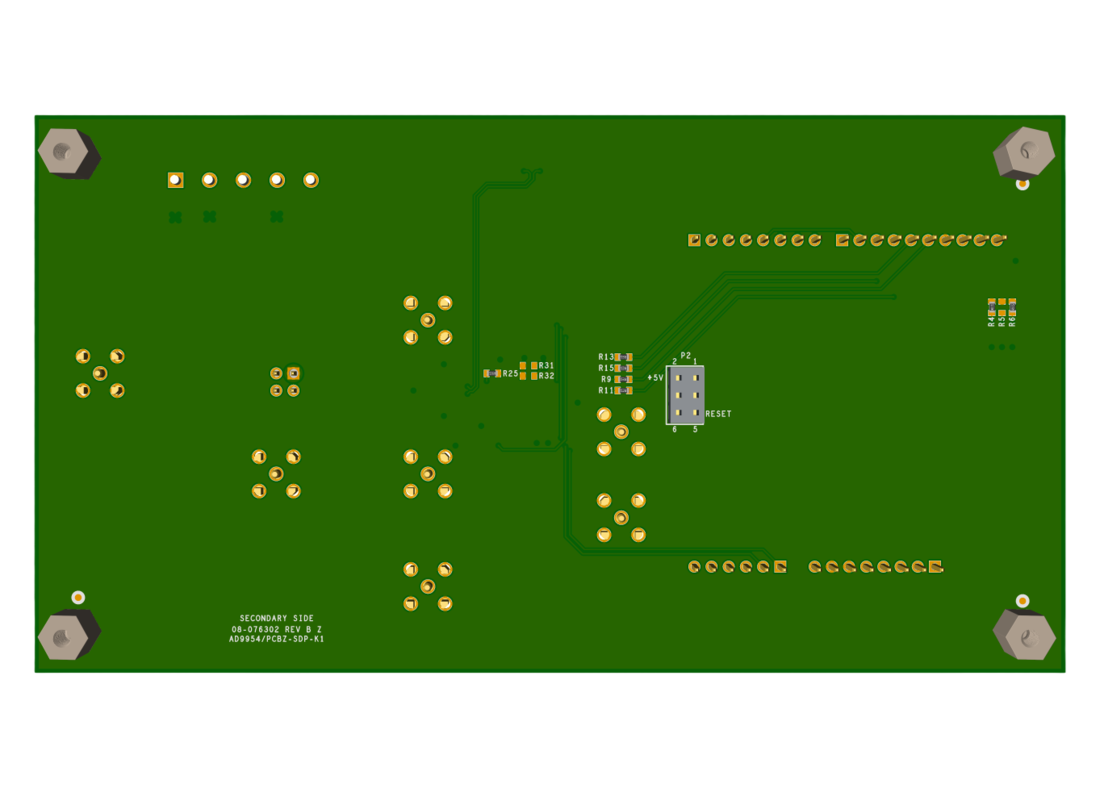

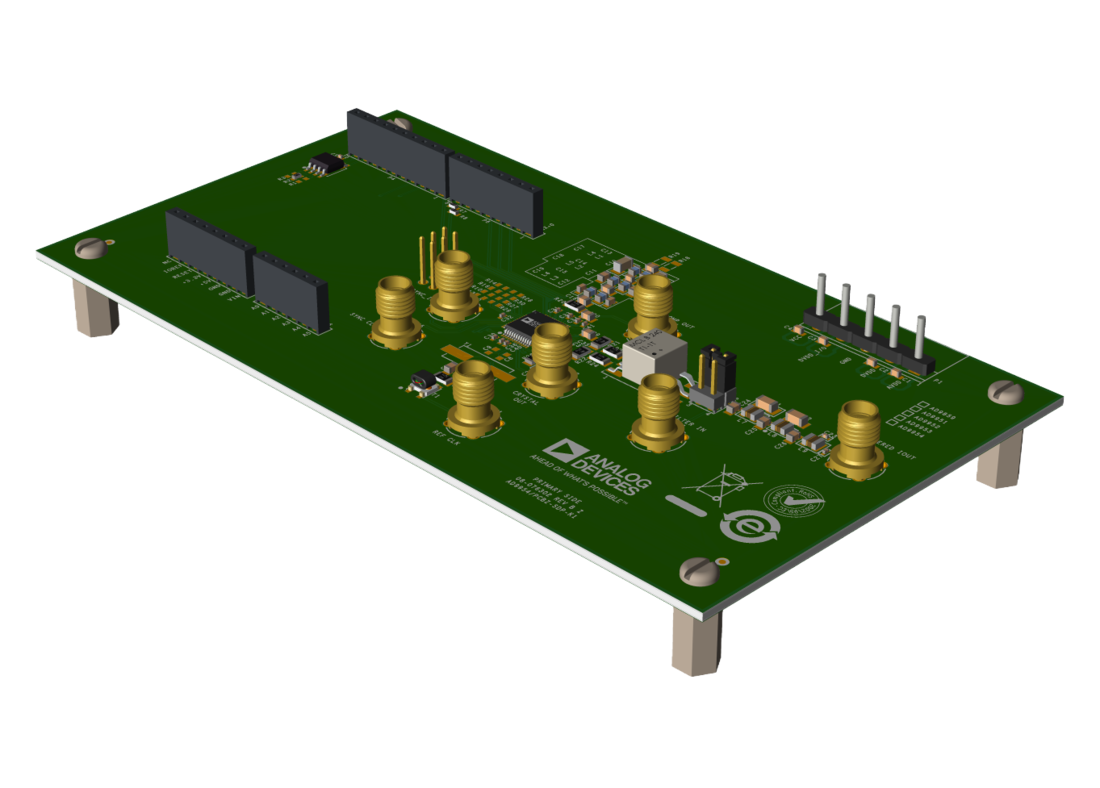

AD9951

DDS、400MSPS、14ビットDAC内蔵、1.8V、CMOS

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.D)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 1
1Ku当たりの価格 最低価格：$21.24
特長
  • 内部DDSクロック速度：400MSPS
  • 14ビットDACを内蔵
  • 32ビットのチュニング・ワード
  • 位相ノイズ：－120dBc/Hz以下＠1kHzオフセット（DAC出力）
  • 優れたダイナミック性能
    • SFDR：80dB以上＠160MHz（±100kHzオフセット）AOUT
  • シリアルI/O制御
  • 電源電圧：1.8V
  • ソフトウェアとハードウェア制御によるパワーダウン
  • 48ピンTQFP/EPパッケージ
  • PLL REFCLK逓倍器（4～20倍）
  • 内部発振器（単一水晶発振器で駆動可能）
  • 位相変調機能
  • マルチチップ同期
製品概要
show more Icon

AD9951は、最大400GSPSまで動作する14ビットDACを内蔵したダイレクト・デジタル・シンセサイザ（DDS）です。AD9951では、高度なDDS技術と内蔵の高速高性能D/Aコンバータの組み合わせにより、デジタル的に設定可能で、かつ周波数即応性に優れた最大200MHzまでのアナログ出力正弦波を発生させる完璧な高周波シンセサイザ機能を構成しています。AD9951は、高速な周波数ポッピングとファイン・チューニングの分解能（32ビット周波数チューニング・ワード）を提供できるように設計されています。周波数チューニングとコントロール・ワードはシリアルI/Oポートを介してAD9951にロードされます。

AD9951は、拡張工業温度範囲－40℃～＋105℃にわたっての動作が仕様規定されています。

アプリケーション
  • 即応性に優れたLO周波数合成
  • プログラマブルなクロック発振器
  • テスト／測定機器
  • 音響-光学デバイス・ドライバ
