AD9915
AD9915
新規設計に推奨DDS、2.5GSPS、12ビットD/Aコンバータ内蔵
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$139.16
Viewing:
製品の詳細
- 内部クロック速度:2.5GSPS
- 12ビットDACを内蔵
- 周波数チューニング分解能:135pHz
- 16ビット位相チューニング分解能
- 12ビット振幅スケーリング
- プログラマブルなモジュール
- 自動線形および非線形の周波数スイープ機能
- 32ビットのパラレル・データ・パス・インターフェース
- 8つの周波数/位相オフセット・プロファイル
- 位相ノイズ:-128dBc/Hz(1kHzオフセット@978MHz)
- ワイドバンドSFDR:< -57dBc
詳細はデータシートをご参照ください。

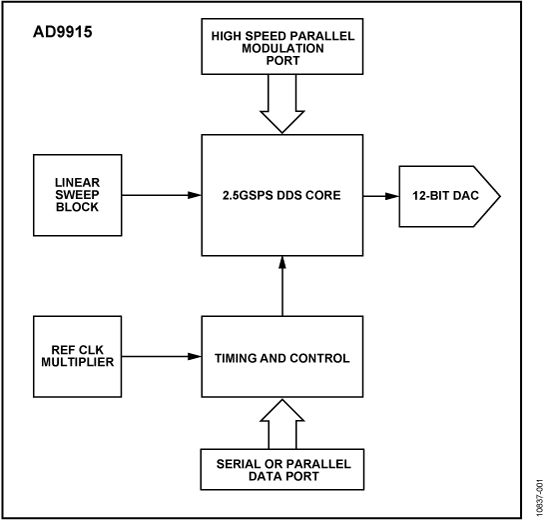

AD9915は、12ビットDACを内蔵したダイレクト・デジタル・シンセサイザ(DDS)です。AD9915は、高度なDDS技術と内蔵の高速高性能D/Aコンバータの組み合わせにより、デジタル的に設定可能で、かつ迅速に周波数切り替え可能な最大1.0GHzまでのアナログ出力正弦波を発生させる高周波シンセサイザです。AD9915は、迅速な周波数ポッピングとファイン・チューニングの分解能(プログラマブル・モジュール・モードを使って64ビットが許容可能)が可能です。また、AD9915は迅速な位相および振幅のホッピング機能も提供します。周波数チューニングとコントロール・ワードはシリアルまたはパラレルI/Oポートを介してAD9915にロードされます。またAD9915は、周波数、位相または振幅の、高い直線性を持った掃引波形・発生のための動作である、ユーザー定義のリニア・スイープ・モードもサポートしています。高速の32ビット・パラレル・データ入力ポートは、極座標モジュレーション機能用の高速データレートと位相、周波数および振幅のチューニング・ワードの迅速な再プログラミングを可能にします。
AD9915は、拡張工業用温度範囲にわたっての動作が仕様規定されています。
アプリケーション
- 即応型LO周波数シンセサイズ
- プログラマブル・クロック生成
- レーダー、スキャニング・システムのFMチャープ源
- テスト装置および計測装置
- 音響光学デバイスのドライバ
- 偏光変調器
- 高速周波数ホッピング
ドキュメント
データシート 1

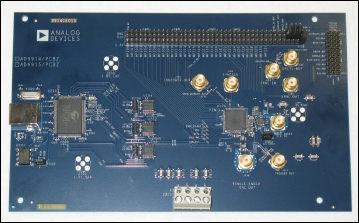

ユーザ・ガイド 1
アプリケーション・ノート 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
AD9915BCPZ | 88-Lead LFCSP (12mm x 12mm w/ EP) | ||
AD9915BCPZ-REEL7 | 88-Lead LFCSP (12mm x 12mm w/ EP) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
4 20, 2023 - 23_0018 Conversion of 12x12 LFCSP Package Outline from Punch to Sawn and Transfer of Assembly Site to UTAC Thailand |
||
AD9915BCPZ | 製造中 | |
AD9915BCPZ-REEL7 | 製造中 | |
9 14, 2021 - 20_0257 CANCELLED: Assembly Site Transfer of Select LFCSP Products to UTAC Thailand |
||
AD9915BCPZ | 製造中 | |
AD9915BCPZ-REEL7 | 製造中 | |
1 13, 2014 - 13_0260 AD9914 and AD9915 Datasheet specification change |
||
AD9915BCPZ | 製造中 | |
AD9915BCPZ-REEL7 | 製造中 |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
VCO内蔵PLL 1 | ||
ADF4377 | 新規設計に推奨 | VCO内蔵マイクロ波広帯域シンセサイザ |
クロック生成デバイス 3 | ||
LTC6951 | 最終販売 | 超低ジッタ VCO内蔵の複数出力 クロック・シンセサイザ |
LTC6952 | 最終販売 | 11 の出力を備えた、JESD204B/JESD204C をサポートする超低ジッタ 4.5 GHz PLL |
HMC7044 | 新規設計に推奨 |
JESD204B / JESD204 用機能付き、3.2 GHz、14 出力、高性能ジッター減衰器 |
クロック分配器 (クロック・ディストリビューション) 3 | ||
LTC6955 | 最終販売 | 超低ジッタ、7.5 GHz、11 出力ファンアウト・バッファ・ファミリー |
LTC6953 | 最終販売 | 11 の出力を備えた、JESD204B/JESD204C をサポートする超低ジッタ 4.5 GHz クロック分配器 |
HMC7043 | 新規設計に推奨 |
JESD204B/JESD204C 用機能付き、3.2 GHz、14 出力、高性能ファンアウト・バッファ |
ツールおよびシミュレーション
ADIsimDDS(ダイレクト・デジタル・シンセサイザ)評価ツール ー ベータ版
ADIsimDDS は、選択したデバイスの総合的な性能を数式に基づいてモデル化し、表示します。リファレンス・クロック周波数と所望の出力周波数を入力すると、ADIsimDDS が必要な FTW を計算します。また、総合的なスペクトル性能の推定値をモデル化できるため、外付け再生フィルタの効果を確認できます。
