製品概要
機能と利点
- 8チャンネルのLNA、VGA、AAF、ADCとデジタルRFデシメータ
- 低消費電力：
- 150mW/チャンネル、TGCモード、40MSPS
- 62.5mW/チャンネル、CWモード
- 10mm×10mm、144ボールCSP-BGA
- TGCチャンネルの入力換算ノイズ：0.82nV/√Hz（最大ゲイン）
- 柔軟なパワーダウン・モード
- 低電源スタンバイ・モードからの高速回復：2μs
- 低消費電力：
- ローノイズ・プリアンプ（LNA）
- 入力換算ノイズ：0.78NV√Hz、ゲイン21.6dB
- プログラマブル・ゲイン：15.6dB、17.9dB、21.6dB
- 0.1dBコンプレッション：、1,000mV p-p/750mV p-p/450mV p-p
- 柔軟なアクティブ入力インピーダンス・マッチング
- 可変ゲイン・アンプ（VGA）
- 減衰範囲：45dB、デシベル・リニアのゲイン制御機能
- ポスト・アンプ・ゲイン（PGA）：21dB、24dB、27dB/30dB
- アンチ・エリアッシング・フィルタ（AAF）
- プログラマブル2次LPF（8MHz～18MHzまたは13.5MHz～30MHz）とHPF
- A/Dコンバータ（ADC）
- SNR：75dB、14ビット、最大125MSPS
- JESD204Bサブクラス0にコード化されるシリアル・デジタル出力
詳細はデータシートをご参照ください。
製品概要
AD9675は、医療用超音波のために、低価格、低消費電力、小型で使い易いように設計されています。この製品は、8チャンネルの、低ノイズ・プリアンプ（LNA）を伴った可変ゲイン・アンプ（VGA）、プログマブルな位相ローテーションを備えたCW高調波除去のI/Q復調器、アンチ・エリアッシング・フィルタ（AAF）、およびA/Dコンバータ（ADC）、デジタル・ハイパス・フィルタと2のRFデシメーションで構成されています。
各チャンネルは、最大52dBまでのゲイン、完全差動信号パス、アクティブ入力プリアンプ・ターミネーション、などの機能を備えています。各チャンネルは、小型パッケージ・サイズを重要とするアプリケーションでの、ダイナミック性能と低消費電力化において最適化されています。
LNAは、SPIを介して選択可能なシングルエンド-差動のゲイン段を備えています。15MHzのノイズ帯域幅（NBW）とLNAの21.6dBゲインを仮定した場合、LNA入力のSNRは約94dBとなります。CWドップラー・モードでは、各LNA出力は、独立に16種の位相設定の出来る、プログラム可能な位相ローテーションを備えたI/Q復調器をドライブします。
個々のチャンネルのパワーダウン機能を使用すれば、ポータブル・アプリケーションにおいてバッテリ寿命を延ばすことができます。スタンバイ・モードではパワー・サイクルでの瞬時パワーアップを可能にします。CWドップラー動作では、VGA、AAFとADCはパワーダウンされます。このADCは、プログラマブルなクロック、データ・アライメントおよびプログラマブル・デジタル・テスト・パターン発生器など、柔軟性を最大化しシステム・コストを最小化するような設計のための、いくつかの特長を備えています。デジタル・テスト・パターンとしては、固定パターン、擬似乱数パターンを含んでおり、カスタムのユーザー定義のテスト・パターンもSPIを介して入力することも可能です。
アプリケーション- 医療用画像／超音波
- 非破壊検査（NDT）
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

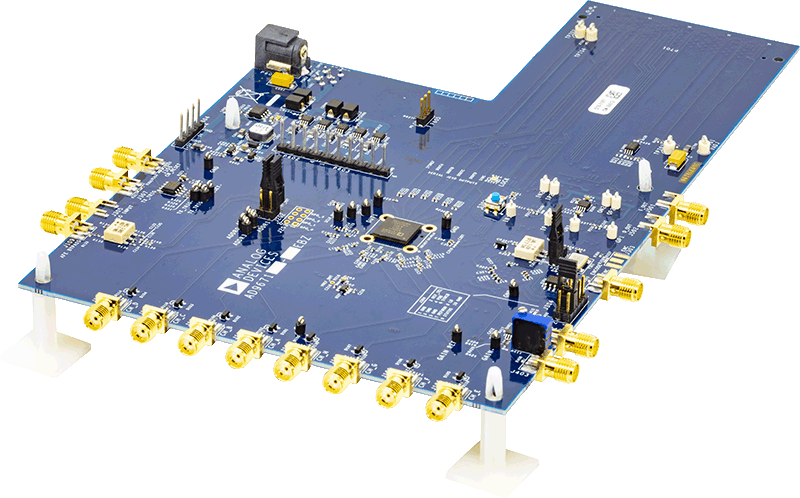

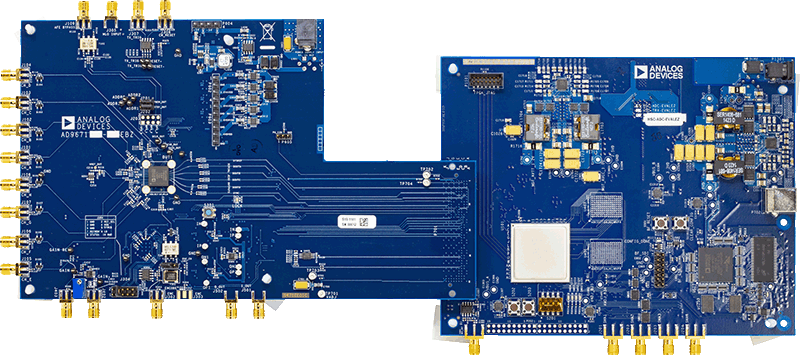

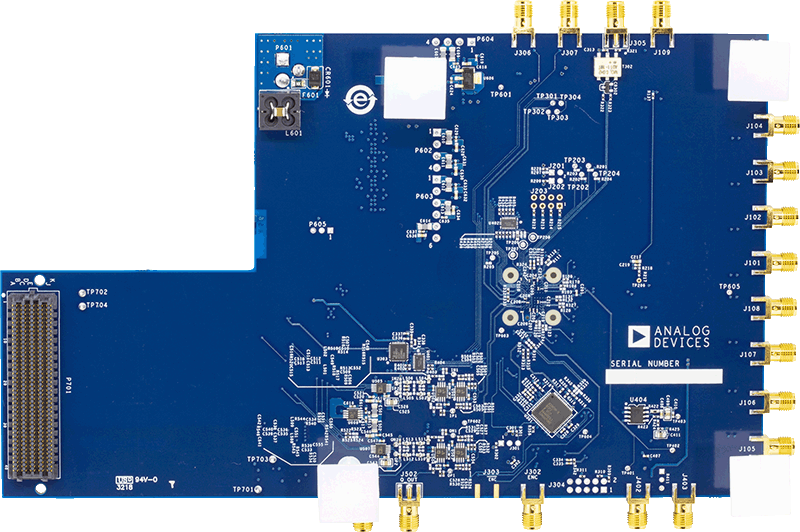

評価キット (1)
参考資料
おすすめ製品
AD9675 コンパニオン製品
推奨 Clock Drivers
- For low jitter performance: AD9510, AD9511, AD9512, AD9513, AD9514, AD9515.
- For low jitter, low power, clock fanout buffers: ADCLK846, ADCLK946.
推奨 A/D Converter
- For sampling the I and Q signals in analog beamforming applications: AD7982.
推奨 Driver Amplifiers
- For I-to-V conversion and ADC driver in CW signal path: ADA4896-2, ADA4897-2.
推奨 Gain Control of VGA
