特長
- 8チャンネルのLNA、VGA、AAF、ADC、デジタル復調器／デシメーター
- 低消費電力：
- 150 mW／チャンネル＠タイム・ゲイン補正（TGC）モード、40 MSPS
- 62.5 mW／チャンネル＠連続波（CW）モード、<30 mW：パワーダウン・モード
- 10 mm×10 mmの144ボールCSP_BGA
- TGCチャンネル、入力換算ノイズ電圧：0.82 nV/√Hz＠最大ゲイン
- 柔軟なパワーダウン・モード
- 低消費スタンバイ・モードからの高速回復時間：<2μs
- 低消費電力：
- 低ノイズ・アンプ（LNA）
- 入力換算ノイズ：0.78 nV/√Hz＠ゲイン＝21.6 dB
- プログラマブル・ゲイン：15.6 dB、17.9 dB、21.6 dB
- 0.1 dB圧縮：1000 mV p-p、0.75 V p-p、450 mV p-p
- 柔軟な入力インピーダンスのアクティブ・マッチング
- 可変ゲイン・アンプ（VGA）
- 減衰範囲：デシベルリニアのゲイン制御：45 dB
- ポストアンプ（PGA）のゲイン：21 dB、24 dB、27 dB、30 dB
- 詳細については、データシートを参照してください
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD9671は医用超音波アプリケーション向けに低価格、低消費電力、小型で使い易く設計されています。データ処理と帯域幅短縮のためにLNA付きVGA、プログラマブル位相ローテーション付きCW高調波除去I/Q復調器、AAF、ADCとデジタル復調器／デシメーターを8チャンネル内蔵しています。
各チャンネルの特長は52 dBまでの最大ゲイン、完全な差動信号経路、アクティブ入力のプリアンプ終端です。チャンネルは、パッケージ・サイズが小さなことが重要なアプリケーションにおいて、高ダイナミック性能と低消費電力となるように最適化されています。
LNAは、シリアル・ポート・インターフェース（SPI）を介して選択可能なシングルエンド-差動のゲイン段を備えています。ノイズ帯域幅（NBW）が15 MHzでLNAのゲインが21.6 dBと仮定した場合、LNA入力のSNRは約94 dBとなります。各LNA出力は、CWドップラーモードにおいて16通りの位相設定を独立に設定できる位相ローテーションを備えたI/Q復調器を駆動します。
個々のチャンネルのパワーダウン機能を使用すれば携帯用アプリケーションにおいてバッテリ寿命を延ばすことができます。スタンバイ・モードはパワー・サイクルでの瞬時パワーアップを可能にします。CWドップラー動作では、VGA、AAF、ADCがパワーダウンします。このADCは、プログラマブル・クロック、データ・アライメントおよびプログラマブル・デジタル・テスト・パターン発生器など、柔軟性を最大化し、システム・コストを最小化するいくつかの特長を備えています。デジタル・テスト・パターンには、組み込み固定パターン、組み込み擬似ランダム・パターンがあり、カスタムのユーザー定義テスト・パターンもSPIを介して入力することもできます。
アプリケーション
- 医用画像処理／超音波
- 非破壊検査（NDT）
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD9671
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
情報
-
すべて
-
English
-
中国語
-
日本語
データシート
1
ユーザ・ガイド
1
情報
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD9671KBCZ |
144-Ball CSPBGA (10mm x 10mm x 1.4mm)
|
|
- AD9671KBCZ
- ピン／パッケージ図
-
144-Ball CSPBGA (10mm x 10mm x 1.4mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 23, 2015
- 15_0033
AD9671/AD9675 Die Revision
AD9671KBCZ
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 23, 2015
- 15_0033
AD9671/AD9675 Die Revision
ソフトウェアおよび製品のエコシステム
FPGA/HDL
評価用ソフトをお探しですか？ ここで見つけることができます。
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
クロック生成デバイス3 |
||||
|
新規設計に推奨 |
クロック分配器、1.2 GHz、PLL内蔵、分周器内蔵、遅延調整、8出力 |
|||
|
新規設計に推奨 |
クロック分配器、800MHz、PLL内蔵、分周器内蔵、遅延調整、5出力 |
|||
|
新規設計に推奨 |
クロック分配IC、1.2GHz、2つの1.6GHz入力、分周器／遅延調整内蔵、5出力 |
|||
|
クロック分配器 （クロック・ディストリビューション）5 |
||||
|
新規設計に推奨 |
クロック分配IC、800 MHz、分周機能、遅延調整機能、3出力 |
|||
|
新規設計に推奨 |
クロック分配IC、1.6GHz、分周器、遅延調整、3出力 |
|||
|
新規設計に推奨 |
1.6 GHZクロック分配IC、ドライバ、遅延調整、2出力 |
|||
|
新規設計に推奨 |
クロック・ファンアウト・バッファ、1.8V、低消費、6LVDS/12CMOS出力 |
|||
|
新規設計に推奨 |
クロック・ファンアウト・バッファ、6出力、LVPECL、SiGe |
|||
|
シングル・チャンネルA/Dコンバータ1 |
||||
|
製造中 |
18ビットA/Dコンバータ、1MSPS、PulSAR®、7.0mW、MSOP/LFCSPパッケージ |
|||
|
シングルエンド入力差動出力アンプ2 |
||||
|
製造中 |
差動A/Dコンバータ・ドライバ、低歪み |
|||
|
新規設計に推奨 |
差動A/Dコンバータ・ドライバ、低消費電力 |
|||
|
低ノイズ・アンプ（≦10nV/√Hz）2 |
||||
|
新規設計に推奨 |
オペアンプ、ローノイズ（1nV/√Hz）、低消費電力、レールtoレール出力 |
|||
|
新規設計に推奨 |
オペアンプ、1nV/√Hz、低消費電力 |
|||
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1
EVAL-AD9671
AD9671 評価用ボード
製品の詳細

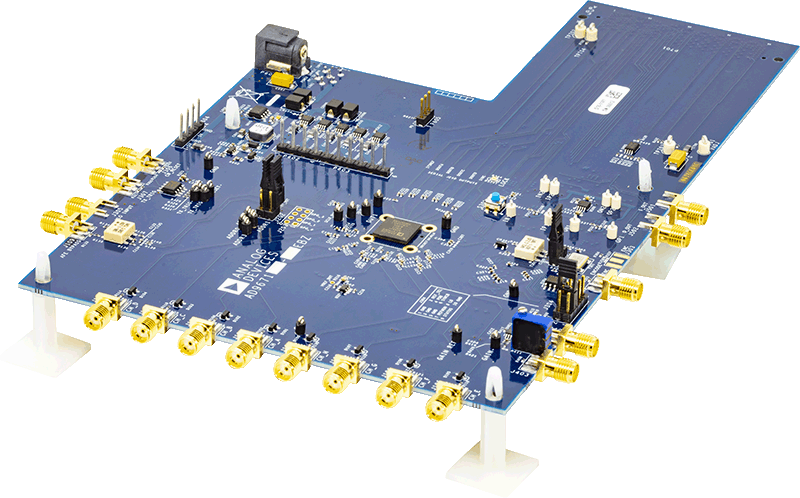

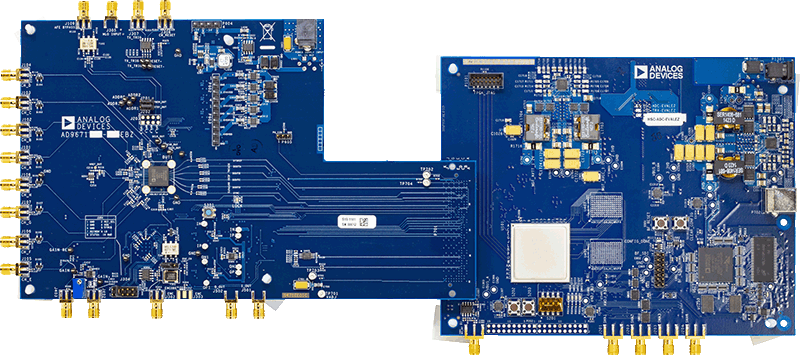

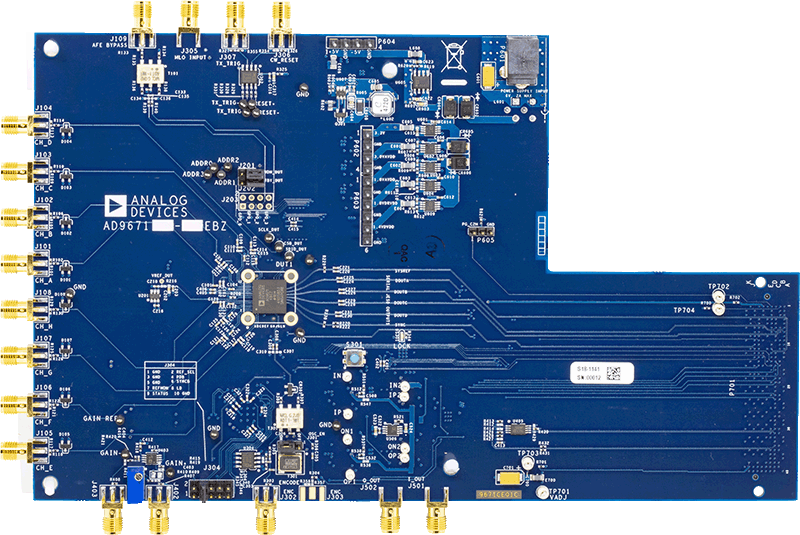

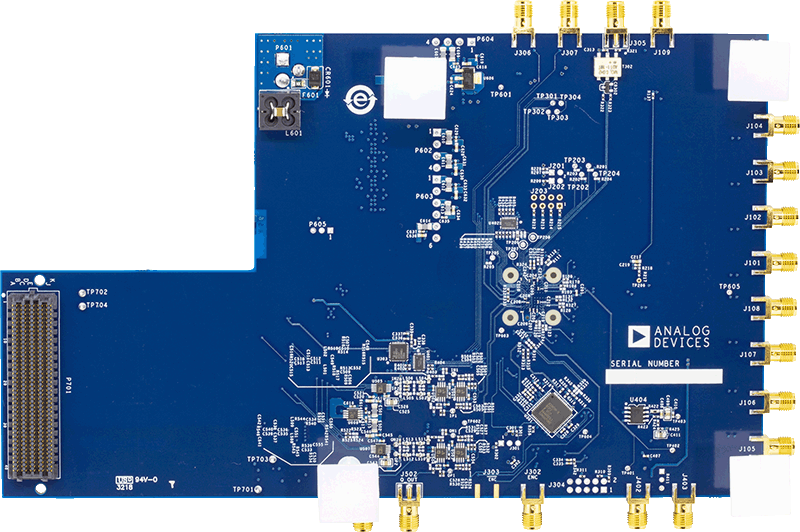

AD9671EBZ 評価用ボードは、8チャンネルの AD9671 超音波アナログ・フロント・エンド（AFE）デバイスのテストと評価に使用できます。AD9671EBZ 評価用ボードは 8 つの SMA（Subminiature Version A）コネクタ入力を備え、8 チャンネルすべてに接続できます。AD9671EBZ 評価用ボードは HSC-ADC-EVALEZ の FPGA（フィールド・プログラマブル・ゲート・アレイ）のデータ・キャプチャ・ボードに接続し、PC に USB 接続してデータをキャプチャできます。SPIController ソフトウェアを使用して AD9671 を柔軟に構成でき、VisualAnalog® ソフトウェアには強力なデータ・キャプチャ機能や信号解析ツールも搭載されています。
