製品概要
機能と利点
- ノーミッッシング・コードが保証された16ビット分解能
- スループット：1MSPS
- 低消費電力：
7.0mW＠1MSPS（VDD1とVDD2のみ）
12.0mW＠1MSPS（total）
140μW＠10kSPS - INL：±1.0LSB（typ）、±2.5LSB（max）
- 擬似差動アナログ入力範囲：
0V～VREF（VREF＝2.4V～5.1V）
ADA4841-X、ドライバを使えば、あらゆる入力範囲が可能
- SINAD：91dB＠1kHz
- THD：－105dB＠1kHz
- パイプライン遅延なし
- 1.8V/2.5V/3V/5Vロジック・インターフェースで単電源2.5Vで動作
- シリアル・インターフェース： SPI/QSPI/MICROWIRE/DSP互換
- 20ピンQSOPパッケージ
- 広い動作温度範囲：－40℃～＋125℃
製品概要
AD7902は、デュアル、16ビット、逐次比較型A/Dコンバータ（ADC）で、ADCごとに単電源電圧、VDDxで動作します。このデバイスは、2つの、低消費、高速16ビット・サンプリングADCと、汎用的なシリアル・ポート・インターフェース（SPI）を備えています。CNVxの立ち上がりエッジで、AD7902はアナログ入力信号（グランドセンス、IN－に対する0V～VREF範囲のIN＋）をサンプリングします。REFxピン（VREF）のリファレンス電圧は外部より与えられますが、電源電圧ピン（VDDx）とは独立して設定することができます。デバイスの消費電力は、スループットに直線的に比例します。
またSDIx入力を使って、SPI互換のシリアル・インターフェースは、シングルの3線式バス上の複数のADCをデイジーチェーン接続することもでき、さらにオプションとしてビジーを表示することもできます。別電源VIOxを使って、1.8V、2.5V、3V、または5Vロジックとインターフェースすることができます。
AD7902は、20ピンQSOPパッケージで供給され、－40℃～＋125℃での動作が仕様規定されています。
アプリケーション- バッテリ駆動の装置
- 通信関連
- 自動テスト装置（ATE）
- データ・アクイジション
- 医療用計測機器
- 2重化計測
- 同時サンプリング
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

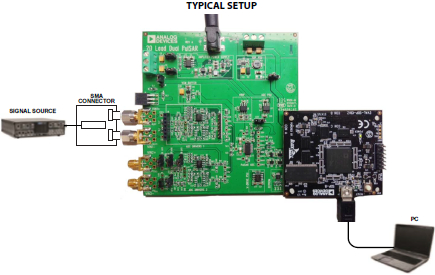

評価キット (1)
ドキュメント
アプリケーション・ノート (8)
ツール
高精度ADC ドライバ・ツール
高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。
IBIS Models
おすすめ製品
AD7902 互換製品
推奨製品 Digital Isolators
- For SPI Interface, low power, 5.0 kVrms isolation: ADUM4401.
- For SPI Interface, lowest power, 2.5 kVrms isolation: ADUM1401.
- For SPI Interface, smallest package, low voltage I/O (1.8 V to 5.5 V): ADUM3481.
- For SPI Interface, enhanced system-level ESD performance, 2.5 kVrms isolation: ADUM3401.
推奨製品 External Voltage References
推奨製品 Driver Amplifiers
- For low frequency, precision, low bias current applications: ADA4627-1, ADA4637-1, AD8610.
- For precision, low power, low distortion applications: ADA4805-1, ADA4805-2, ADA4841-1, ADA4841-2.
- For high frequency, low noise, low distortion applications: ADA4807-1, ADA4807-2, ADA4897-1, ADA4897-2.
