製品概要
機能と利点
- ノー・ミスコードが保証された18ビット分解能
- スループット：250kSPS
- INL：±0.75LSB（typ）、±1.5LSB（max）（FSRの±6ppm）
- ダイナミック・レンジ：102dB（typ）＠250kSPS
- オーバーサンプリング・ダイナミック・レンジ：125dB＠1kSPS
- ノイズフリーのコード分解能：20bits＠1kSPS
- 有効分解能：22.7ビット＠1kSPS
- その他の機能については、データシートを参照してください。
AD7691-EPは、防衛および宇宙航空アプリケーション（AQEC）をサポートします。
- AD7691-EPのデータシート（pdf)はこちらからダウンロードできます。
- ミリタリ温度範囲：−55°C ～+105°C
- 製造ベースラインにて制御
- 組み立て/テストは同一工場
- 製造工場は一箇所に限定
- PCN（製品変更通知）を強化
- 品質データは要求に応じて入手可能
- DSCC図面番号：V62/14632-01XE
製品概要

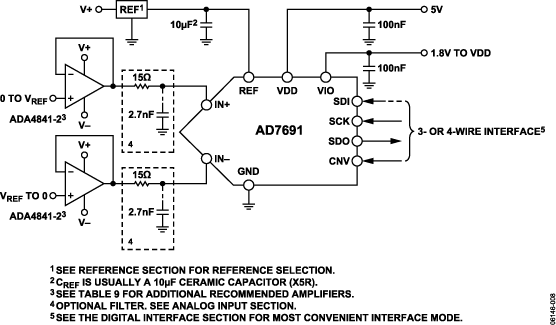

AD7691は、2.3Vと5V間の単電源VDDで動作する、電荷再配分型の18ビットの逐次比較型A/Dコンバータ（ADC）です。この各デバイスには、低消費電力で高速、ミッシング・コード無しで高速の18ビット・サンプリングADCと内部変換クロック、および融通性の高いシリアル・インターフェース・ポートが内蔵されています。CNV信号の立ち上がりエッジで、IN＋とIN－入力ピン間の電圧差をサンプリングします。これらのピンの電圧は通常、0V～REFの電圧範囲で反対位相でスイングします。リファレンス電圧REFは外部から供給し、これを電源電圧に設定することができます。
消費電力はスループットに比例します。
SPI互換のシリアル・インターフェースはその特長として、SDI入力を使用して1本の3線バス上で複数個のADCをデイジーチェーン接続でき、さらにオプションのBUSYインジケータを利用することも可能です。このシリアル・インターフェースは1.8V、2.5V、3V、5Vのロジックと互換で、独立したVIO電源を使用します。

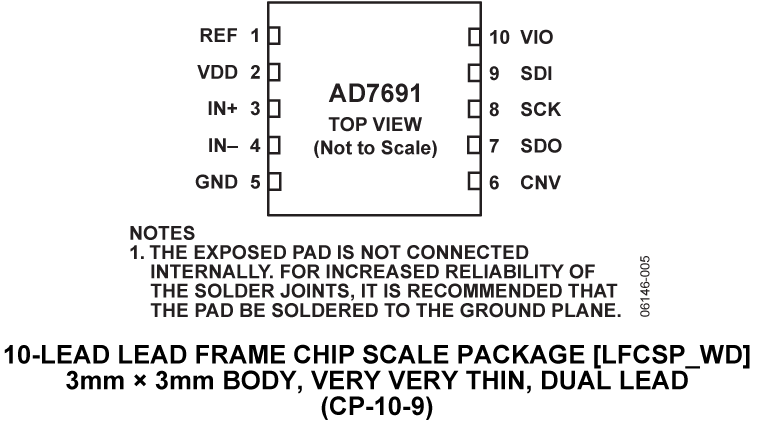

AD7691は、10ピンのMSOPパッケージまたは10ピンのQFN（LFCSP）パッケージで提供され、－40～＋85℃の温度範囲で動作するように仕様が規定されています。
アプリケーション- バッテリ駆動機器
- データ・アクイジション
- 地震データ収集システム
- 計測機器
- 医療機器
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

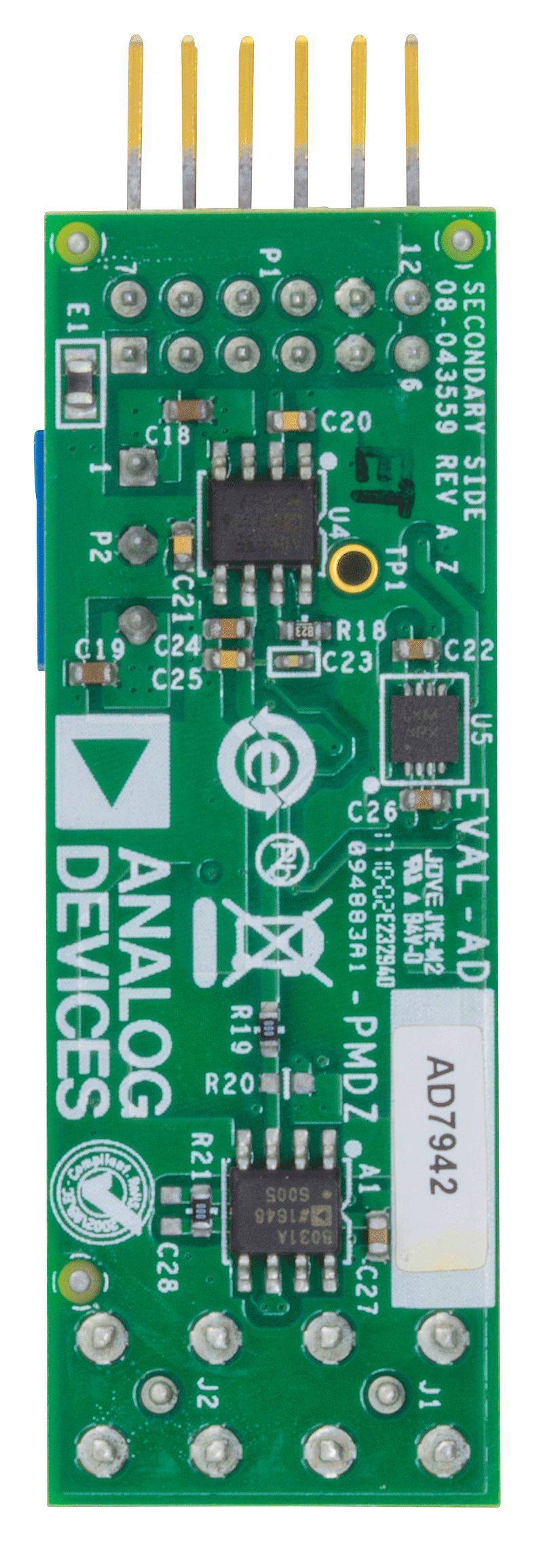

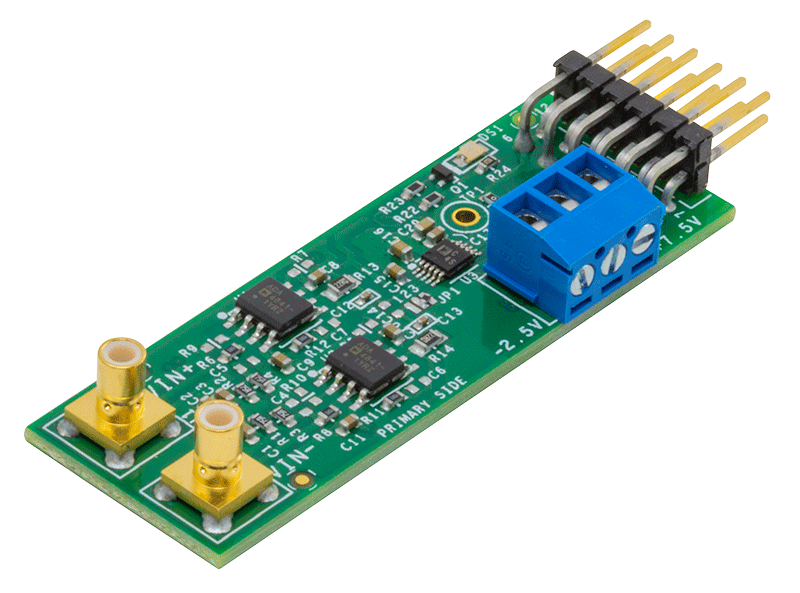

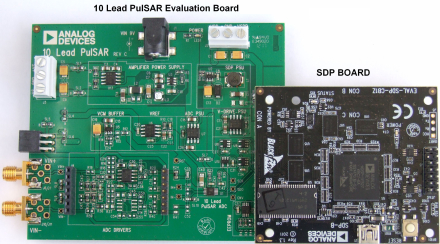

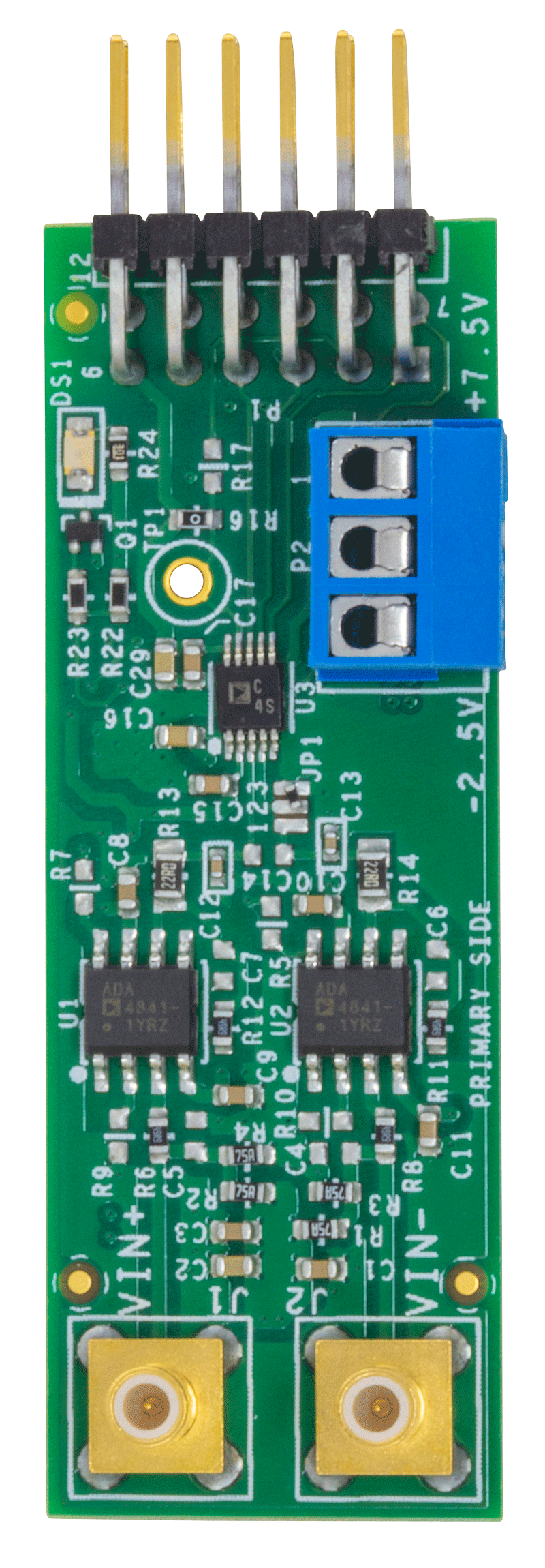

評価キット (2)
参考資料
-
Understanding PulSAR ADC Support Circuitry7/30/2020
-
AN-742: スイッチド・キャパシタADCの周波数領域応答 (Rev. B)12/14/2004
-
AD7691 Results8/28/2019
-
The Data Conversion Handbook, 20051/2/2005
-
FAQ7/26/2017
-
MT-031: データ・コンバータのグラウンディングと、「AGND」および「DGND」に関する疑問の解消3/20/2009
-
MT-002:「ナイキストの基準」を、現実のADC システムの設計に活かす3/4/2009
-
MT-001:「S/N 比＝6.02N＋1.76DB」、その意味と利用上の注意点3/4/2009
-
MT-074: 高精度 A/D コンバータ用の差動ドライバ2/3/2009
-
SAR ADC & Driver Quick-Match Guide9/13/2013
-
ADC 入力の保護4/1/2017
-
高速 ADC の電源回路設計で考慮すべきこと2/1/2012
ツールおよびシミュレーション
高精度ADC ドライバ・ツール
高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。

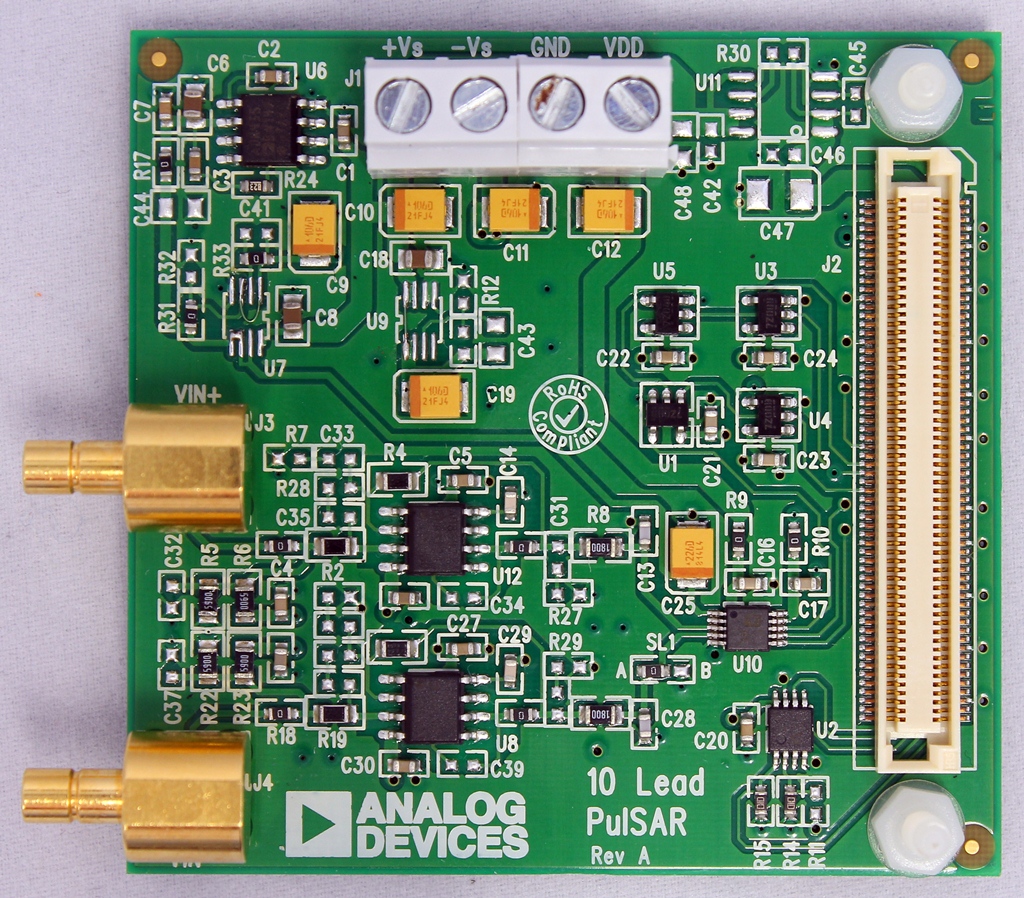

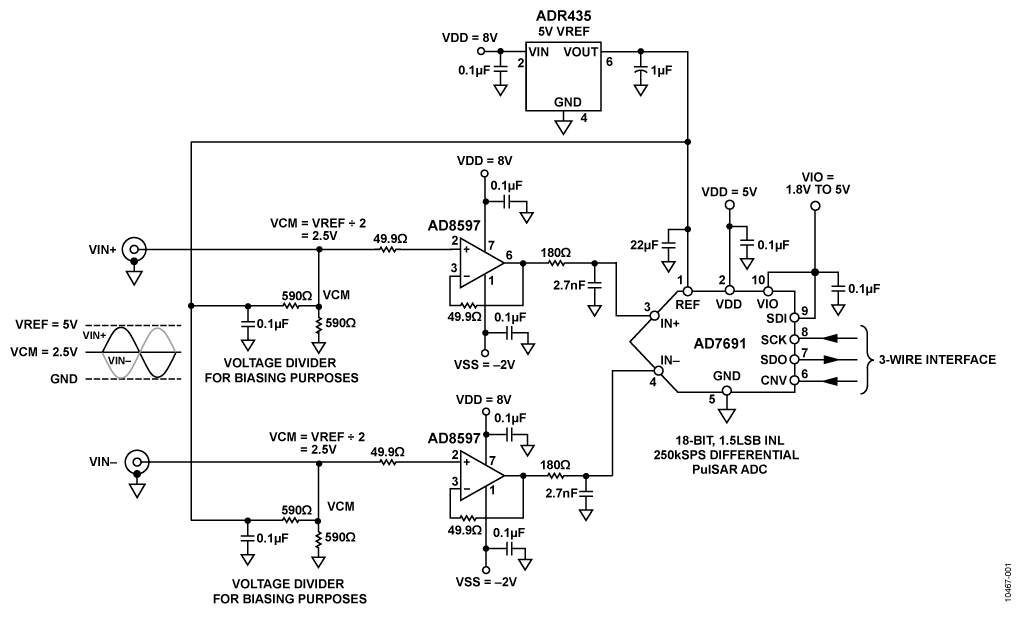

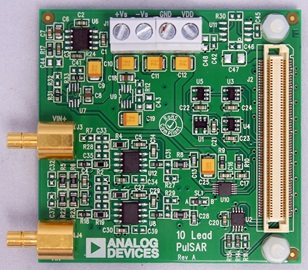

リファレンス・デザイン (1)
おすすめ製品
AD7691 コンパニオン製品
推奨 Digital Isolators
- For SPI Interface, low power, 5.0 kVrms isolation: ADUM4401.
- For SPI Interface, smallest package, low voltage I/O (1.8 V to 5.5 V): ADUM3481.
- For SPI Interface, enhanced system-level ESD performance, 2.5 kVrms isolation: ADUM3401.
- For SPI Interface, lowest power, 2.5 kVrms isolation: ADUM1401.
推奨 External Voltage References
推奨 Driver Amplifiers
- For precision, low power, low distortion applications: ADA4841-1, ADA4940-1, ADA4941-1.
- For low frequency, precision, low bias current applications: ADA4627-1, ADA4610-2, AD8476.
- For high frequency, low noise, low distortion applications: ADA4897-1, AD8021.
