製品概要
機能と利点
- 16ビット分解能-AD5546
14ビット分解能-AD5556 - 2象限または4象限乗算DAC
- DNL：±1LSB
- INL：±1LSB
- 動作電源電圧：2.7V～5.5V
- 低ノイズ：12nV/√Hz
- 低消費電力：IDD＝10μA
- セトリング時間：0.5μs
- 内蔵RFBにより電流 / 電圧変換が可能
- 4象限抵抗の内蔵により、0～－10V、0～＋10Vまたは±10Vの出力が可能
- 詳細はデータシートをご参照ください。
製品概要
AD5546 / AD5556 は高精度の16ビット / 14ビット、乗算型、低消費電力、電流出力、パラレル入力D/Aコンバータ（DAC）です。各デバイスは2.7～＋5Vの単電源で動作し±10Vの乗算電圧リファレンスを使用して4象限出力を供給するように設計されています。
内蔵の4象限抵抗により、抵抗値のマッチングと温度トラッキングが容易になり、多象限アプリケーションで必要とされる使用部品の数が最小になります。さらに、フィードバック抵抗（RFB）の内蔵により、バッファを外付けして構成される電流 / 電圧変換回路もシンプルになります。
AD5546 / AD5556には、コンパクトな28ピンTSSOPパッケージがあり、－40～＋125℃の温度範囲で動作します。
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

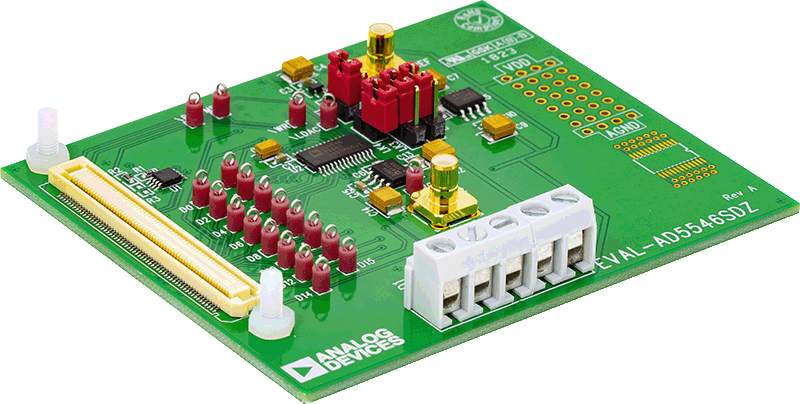

評価キット (1)
参考資料
-
AN-1488: Precision, AC Reference Signal Attenuator Using the AD5546/AD5556 Multiplying DAC (Rev. A)12/21/2017
-
AN-1486: Precision, Unipolar, Noninverting Configuration for the AD5546/AD5556 DAC (Rev. C)11/24/2017
-
AN-1487: Precision, Bipolar Configuration for the AD5546/AD5556 DAC (Rev. C)11/21/2017
-
AN-1426: Precision, Unipolar, Inverting Conversion Using the AD5546/AD5556 DAC (Rev. B)12/1/2016
-
AN-912: 平衡電流出力DACによるセンタータップ付きトランスの駆動 (Rev. 0)5/21/2007
-
CMOS DACとオペアンプをベースにしたプログラマブル・ゲイン・アンプ Part I (Rev. AN-320A)10/15/2004
-
AN-137: A Digitally Programmable Gain and Attenuation Amplifier Design9/26/2002
-
FAQ7/26/2017
-
AD5546 / AD5556 16/14ビット 乗算型DAC11/28/2018
-
Fundamentals of Data Converters8/8/2016
ソフトウェア & システム
ツールおよびシミュレーション
Precision DAC Error Budget Tool
Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
