AD5328

2.5V~5.5Vオクタル電圧出力16ピンTSSOP、12ビットDAC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$9.37
特長
  • AD5308:16ピンTSSOPに8chのバッファ付き8ビットDACを内蔵
  • A バージョン: ±1 LSB INL、B バージョン: ±0.75 LSB INL
  • AD5318:16ピンTSSOPに8chのバッファ付き10ビットDACを内蔵
  • Aバージョン: ±4 LSB INL、B バージョン: ±3 LSB INL
  • AD5328:16ピンTSSOPに8chのバッファ付き12ビットDACを内蔵
  • Aバージョン: ±16 LSB INL、Bバージョン: ±12 LSB INL
  • ローパワー動作:0.7mA @ 3V
  • 消費電流を120nA(3V時)、400nA(5V時)まで低減するパワーダウン
  • ダブルバッファ入力ロジック
  • 全コード範囲で単調増加性を設計保証
  • バッファ/非バッファ/VDDのリファレンス入力オプション
  • 出力電圧範囲:0~VREFまたは0~2VREF
  • 0Vにパワーオン・リセット
  • 以下のプログラミング設定が可能:
    個別チャンネルのパワーダウン
    出力の同時更新(LDAC
  • ローパワーでSPI™、QSPI™、MICROWIRE™、DSP互換の3線 式シリアル・インターフェース
製品概要
show more Icon
AD5308(8ビット)、AD5318(10ビット)、AD5328(12ビット)は、16ピンTSSOPパッケージのバッファ付きオクタル電圧出力DACです。各デバイスは2.5V~5.5Vの単電源で動作し、3V電源動作時の消費電流は0.7mA(代表値)です。内蔵の出力アンプによって、0.7V/µsのスルーレートでレールtoレールの出力振幅動作が可能です。AD5308/AD5318/AD5328は、最大で30MHzまでのクロック・レートで動作する多様性の優れた3線式シリアル・インターフェースを使用し、標準のSPI、QSPI、MICROWIRE、DSPインターフェース規格と互換性があります。

8個の内蔵DACのリファレンスは、2本のリファレンス・ピン(4個のDACにつき1本)から供給されます。これらのリファレン ス入力をバッファ入力、非バッファ入力、またはVDDの各入力として構成することが可能です。 この各デバイスにはパワーオン・リセット回路が内蔵されているので、パワーアップ時にDACの出力が0Vに 設定され、デバイスに対して有効な書き込み動作が行われるまで、その状態に維持されることが確実に保証されます。非同期の LDAC入力を使用して、すべてのDAC出力を同時に更新できます。各デバイスには、その消費電流を400nA(5V時)(3V時では120nA)まで低減するパワーダウン機能が用意されています。DACの8つのチャンネルを個別にパワーダウンすることが可能です。

この3つの製品はすべてピン配置が同じなので、回路基板の設計変更をせずに、それぞれのアプリケーションに適した分解能の製品を選択できます。

アプリケーション

  • バッテリ電源動作の携帯型計測機器
  • デジタル・ゲインおよびオフセット調整
  • プログラマブル電圧および電流ソース
  • 光ネットワーク
  • 自動テスト装置
  • 移動体通信
  • プログラマブル減衰器
  • 産業用プロセス制御

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$9.37

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5328ARUZ
  • HTML
  • HTML
AD5328ARUZ-REEL7
  • HTML
  • HTML
AD5328BRUZ
  • HTML
  • HTML
AD5328BRUZ-REEL
  • HTML
  • HTML
AD5328BRUZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 20, 2012

- 11_0218

Halogen Free Material Change for Certain TSSOP Products at Carsem

2 8, 2010

- 04_0080

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

AD5328ARUZ

製造中

AD5328ARUZ-REEL7

製造中

AD5328BRUZ

製造中

AD5328BRUZ-REEL

製造中

AD5328BRUZ-REEL7

製造中

2 11, 2011

- 10_0005

Halogen Free Material Change for TSSOP Products Assembled at Amkor

AD5328BRUZ

製造中

AD5328BRUZ-REEL

製造中

AD5328BRUZ-REEL7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 20, 2012

- 11_0218

arrow down

Halogen Free Material Change for Certain TSSOP Products at Carsem

2 8, 2010

- 04_0080

arrow down

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

AD5328ARUZ

製造中

AD5328ARUZ-REEL7

製造中

AD5328BRUZ

製造中

AD5328BRUZ-REEL

製造中

AD5328BRUZ-REEL7

製造中

2 11, 2011

- 10_0005

arrow down

Halogen Free Material Change for TSSOP Products Assembled at Amkor

AD5328BRUZ

製造中

AD5328BRUZ-REEL

製造中

AD5328BRUZ-REEL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

EVAL-AD5328

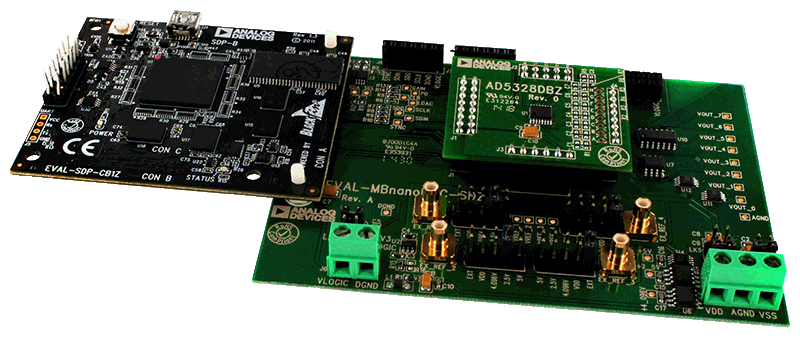

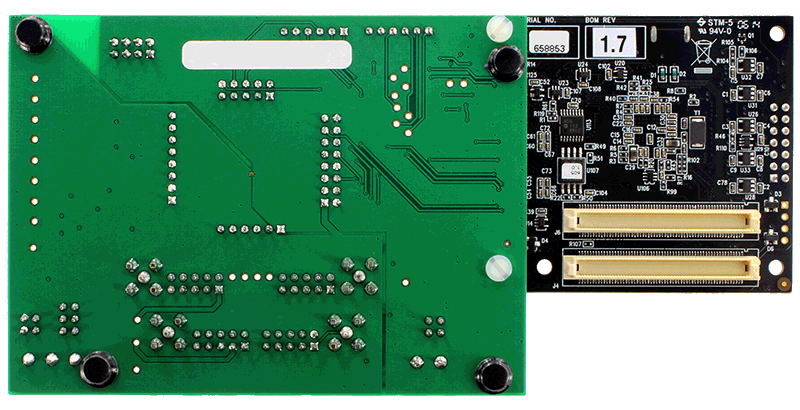

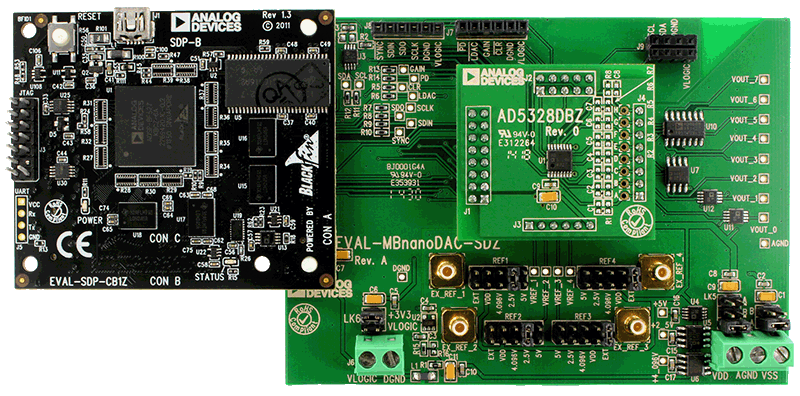

AD5328DBZ Evaluation Board
